Vishay全系列SMD薄膜贴片电阻三维模型

　　做消费电子、通讯板卡的PCB结构设计这十几年，最容易在细节上踩坑的就是贴片无源器件的三维建模——别看着一颗0402或者1206的电阻尺寸小，要是焊盘边界、器件本体高度、端电极的爬锡空间没卡准，回流焊之后要么立碑、要么端电极虚焊，更麻烦的是做整机结构干涉检查的时候，要是电阻模型的尺寸公差留错了，和上方的屏蔽罩、结构件的间隙算小了，量产的时候直接顶壳，整批板子返工的成本根本兜不住。这次做的这组Vishay贴片薄膜电阻模型，覆盖了0402到1206的全常规封装尺寸，建模的时候完全是照着实际量产器件的实测尺寸来做的，没有拿公版封装的通用尺寸凑数。

　　先从实际应用场景说，这类SMD薄膜电阻现在用的范围太广了，通讯类的射频前端阻抗匹配、消费电子的电源分压回路、工业控制板的信号采样、汽车电子的传感信号调理，只要是用表面贴装工艺的PCB，基本都绕不开这类器件。和传统的插件电阻比，贴片电阻的贴装效率高、高频特性好，占板面积只有插件电阻的几十分之一，但是对建模的精度要求反而更高——插件电阻的引脚还有一定的装配容错空间，贴片电阻是直接焊在PCB焊盘上的，本体和焊盘的相对位置、端电极的金属层厚度、甚至器件顶面的丝印凸起高度，都会影响后续的装配校验。

　　建模的时候最先敲定的是安装边界的尺寸，每个封装的电阻都严格对应IPC-7351的焊盘设计规范，端电极的三个面——也就是和焊盘接触的底面、侧面的爬锡面、还有端电极顶部的镀层边界，都做了单独的特征拆分，不是简单拉个长方体贴两个黑块凑数。比如0402封装的电阻，本体长度实测是1.0mm±0.05mm，宽度0.5mm±0.05mm，本体高度根据Vishay的薄膜电阻规格，薄型款是0.35mm，常规款是0.5mm，建模的时候把两种高度的特征都做了参数化预留，设计的时候可以根据实际选型的料号直接切换，不用重新改模型。端电极的金属部分做了0.02mm的厚度差，和陶瓷本体的衔接处做了微小的倒角，还原实际器件的端电极包边结构，做DFM检查的时候，可以直接模拟回流焊时焊锡的爬锡高度，不会因为模型是直角结构导致焊锡体积计算错误。

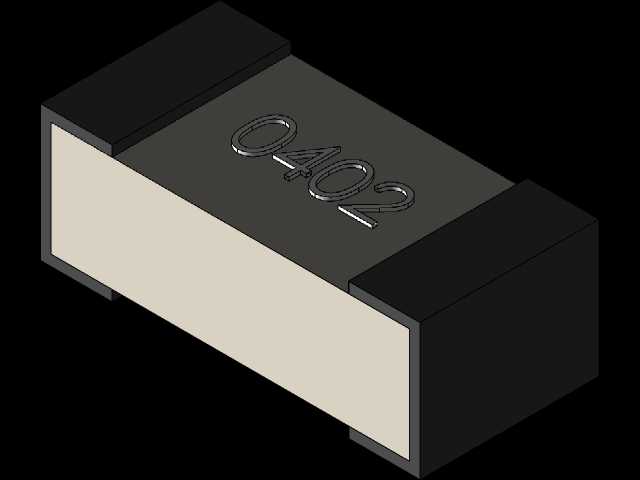

　　产品功能特性上，这组模型对应的是Vishay的专业薄膜芯片电阻系列，也就是MCS0402、MCT0603、MCU0805、MCA1206这几个料号序列，这类电阻和普通厚膜贴片电阻比，温度系数更小、精度更高，高频下的寄生参数更低，所以在射频通讯电路、高精度采样电路里用的特别多。建模的时候特意把本体顶面的丝印特征做了还原，比如0402的丝印是凹印在黑色保护层上的，不是凸出来的字，实际器件的丝印深度大概在0.01mm左右，虽然这个尺寸很小，但是做整机的外观透明件校验、或者做产品的爆炸图渲染的时候，这个细节能让整个PCB装配的真实感提升很多，不会像公版模型那样光溜溜的一个黑块。

　　设计思路上，没有把所有封装做成单独的离散文件那种零散结构，而是把同系列的电阻做了参数化的特征配置，每个封装的安装定位原点都设在器件本体的几何中心，和EDA软件导出的PCB坐标系统一，导入三维装配环境的时候，不需要重新调整坐标原点，直接按照坐标贴装就能和焊盘完全对齐。端电极的金属材质、陶瓷本体的浅灰色哑光材质、顶面保护层的黑色哑光材质都做了分层，做热仿真的时候，可以直接给不同的部分赋予对应的材料参数——陶瓷本体的导热系数、端电极的金属导热率、保护层的隔热参数都能直接匹配，不用重新拆分模型面。另外考虑到回流焊组装的场景，模型特意预留了焊盘和器件端电极之间的0.05mm焊锡间隙，做焊盘组装模拟的时候，不会出现器件和焊盘干涉穿模的问题，也不会因为间隙留的太大，导致焊锡模型填充的时候出现空洞。

　　外形尺寸这块，每个封装的尺寸边界都卡了器件的最大实体尺寸，也就是公差带的上限，做结构干涉检查的时候，按照最大实体尺寸校验，就能把所有公差范围内的器件装配风险都覆盖掉，不会出现选了公差上限的料就和结构件顶到的问题。比如1206封装的电阻，最大长度是3.2mm，最大宽度1.6mm，最大高度0.65mm，模型的外轮廓就严格按照这个最大尺寸做，端电极的宽度每边是0.4mm，中间的陶瓷本体长度是2.4mm，和实际器件的拆分结构完全一致。另外考虑到手工焊接或者返修的场景，模型的端电极侧面没有做多余的凸起特征，模拟烙铁头接触端电极的时候，不会因为模型有多余的面导致干涉判断错误。

　　很多工程师做PCB三维建模的时候，总觉得电阻电容这类小器件随便找个通用模型凑数就行，真到做整机装配的时候，要么是高度不对顶到屏蔽罩，要么是端电极位置不对和相邻的走线焊盘干涉，等到打样回来才发现问题，改板的周期和成本都浪费了。这组模型从实际量产的器件尺寸倒推建模特征，不管是做通讯设备的板卡装配校验、消费电子的整机结构检查、还是做生产工艺的回流焊模拟，都能直接匹配实际的生产场景，不用再花时间逐个修正小器件的尺寸误差。尤其是做高密度互联的PCB设计的时候，0402、0603这类小封装电阻的布置密度很高，相邻器件之间的间隙本来就只有0.2mm左右，要是模型本身的尺寸差了0.1mm，干涉检查的结果就完全不准，很容易出现漏判的问题。建模的时候特意把相邻器件的安全装配距离也做了隐含的校验基准，按照模型的外轮廓布置器件的时候，只要满足贴装的最小间隙要求，就不会出现贴装头吸料的时候和相邻器件碰撞的问题，完全匹配SMT产线的实际贴装工艺要求。
