多封装规格零欧姆SMT跳线三维结构

　　在消费电子、通讯设备、工业控制板卡的PCB设计环节，零欧姆跳线是解决布线跨接、单点接地、预留调试位、兼容不同版本电路的常用贴片元件，这类元件的封装尺寸直接决定了PCB焊盘设计、钢网开孔、贴片机吸嘴选型以及回流焊工艺参数的匹配度，很多刚入行的结构工程师在绘制PCB封装库时，容易忽略不同封装跳线的本体高度、焊盘接触区长度、端部缺口的避让尺寸，导致贴装时出现元件偏移、立碑、焊盘虚焊，甚至和周边贴片电容、电阻的安全间距不足，引发焊接短路或者后期测试探针无法接触的问题。

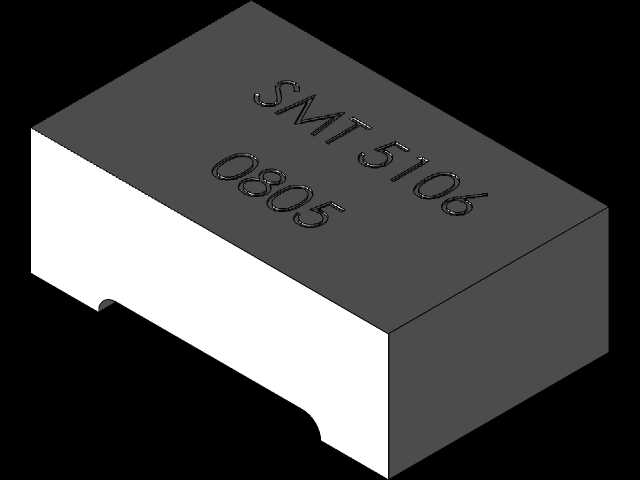

　　这套三维结构覆盖了0402到1206全系列常用的零欧姆SMT跳线规格，建模时完全参照实际量产元件的真实外形做还原，没有做简化处理：本体部分采用标准贴片元件的长方体基座，顶面蚀刻清晰的规格标识字符，方便产线目视检料时快速区分封装，避免错料；元件两端做了和焊盘匹配的电极接触面，底部预留了符合焊接工艺要求的弧形缺口，这个缺口的弧度和深度是按照回流焊时锡膏的爬升张力做的匹配设计，能让熔融锡膏顺利填充电极与焊盘之间的缝隙，避免锡膏堆积在元件底部造成应力集中，也能减少焊接后元件本体的浮高问题。

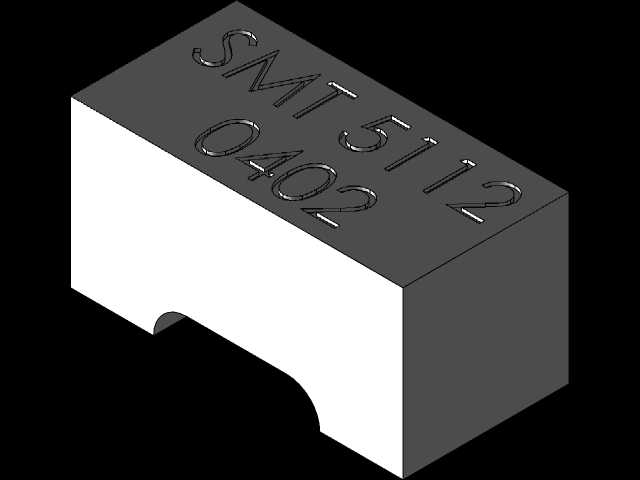

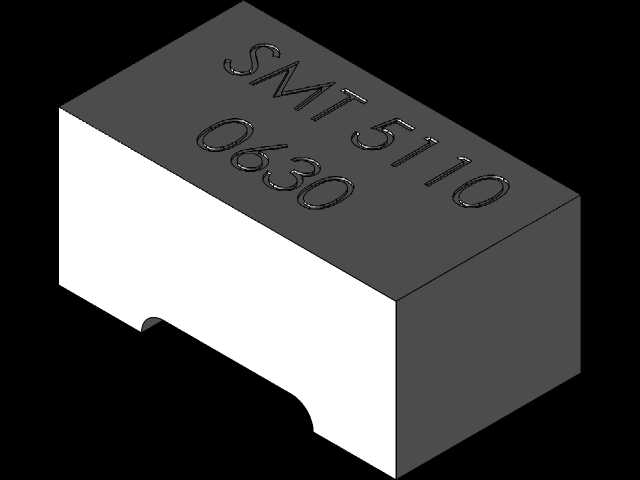

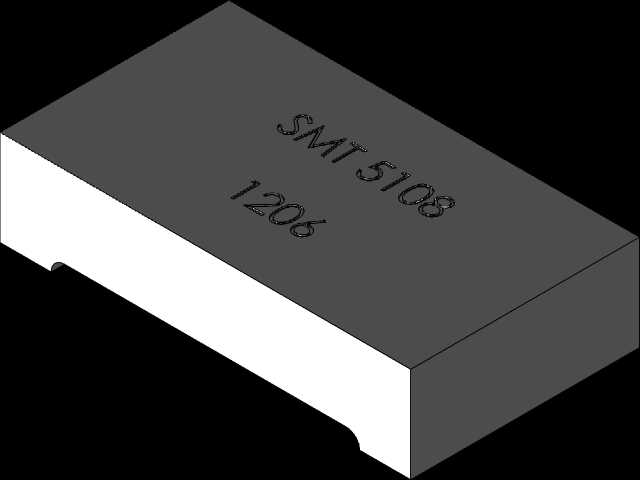

　　从安装边界来看，不同封装的跳线尺寸严格遵循行业通用的贴片元件封装规范：0402规格的本体长宽控制在1.0mm*0.5mm，本体高度不超过0.35mm，适合高密度布线的便携通讯设备主板，在间距0.65mm的BGA扇出区域做跨接时，不会和周边过孔、走线产生干涉；0603、0805规格的本体尺寸依次递增，电极接触面积更大，能承受更大的过电流，适合电源回路的单点接地、大电流路径的跨接使用，安装时和周边元件的安全间距预留0.2mm以上即可满足爬电距离要求；1206规格的跳线过流能力最强，适合工业控制板卡上的电源路径跨接、不同功能地的单点连接，本体高度控制在0.55mm以内，不会和上方的结构件、屏蔽罩产生装配干涉。

　　建模时特意还原了元件顶面的字符标识深度，这个细节在做PCB整板装配仿真、产线AOI检测程序编写时非常实用，AOI设备可以通过识别顶面的字符来判定元件是否贴装正确、是否存在反向偏移，很多简化模型忽略了这个特征，导致仿真时无法模拟AOI的检测视角，提前发现不了字符被周边元件遮挡的问题。另外，所有封装的电极端面都做了微小的倒角处理，这是实际量产元件为了避免贴装时吸嘴吸附打滑、电极边缘刮蹭钢网做的工艺结构，倒角尺寸控制在0.05mm，既不影响焊盘的接触面积，也能提升贴装的良率。

　　在实际电路应用中，零欧姆跳线并非真正的零电阻，其实际阻抗在毫欧级，不同封装的跳线过流能力和自身的导体截面直接相关，这套模型的内部导体截面尺寸完全按照实际元件的参数做等比例还原，在做板卡热仿真时，可以直接赋予对应的材料参数，模拟大电流通过时跳线的温升情况，避免因为导体截面估算错误，导致实际工作时跳线过热引发焊盘脱落、周边元件老化加速的问题。很多工程师在选型时只看封装尺寸，忽略了不同厂家跳线的本体高度差异，在做结构干涉检查时容易出现误判，这套模型的尺寸公差控制在±0.02mm，完全覆盖主流厂家的量产元件尺寸范围，在做整板装配检查时，可以直接调用，不需要再额外调整尺寸参数。

　　对于PCB布局工程师来说，在布线遇到无法绕过的电源平面、信号走线时，选用对应封装的零欧姆跳线跨接，比用过孔跨接的寄生参数更小，对高频信号的影响更低，这套模型可以直接导入PCB设计软件的3D预览环境，实时检查跳线和周边元件、结构件的间距，比如在设计通讯模块的射频区域时，跳线的高度如果过高，会影响射频信号的阻抗连续性，通过3D模型可以提前测量跳线和射频走线的间距，调整布局位置，避免后期打样后出现信号性能不达标需要改版的问题。另外，在做可制造性设计检查时，通过模型可以直观判断跳线的焊盘是否和丝印字符重叠、钢网开孔是否和电极位置对齐，减少生产前的工程确认时间，提升板卡的一次贴装良率。
