PCB板载SMT零欧姆跳线封装三维结构

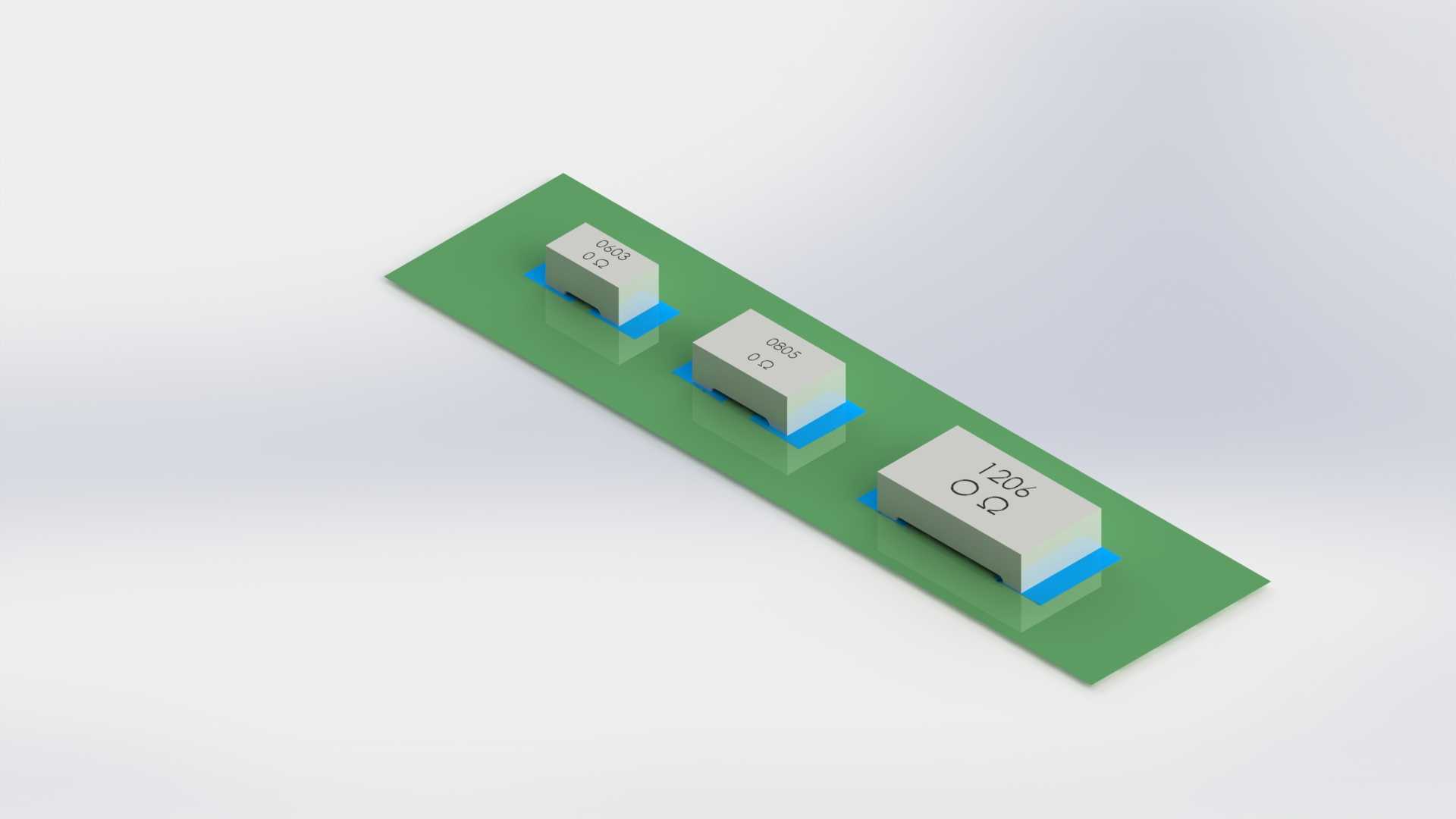

　　在消费电子、通讯设备、工业控制板卡的PCB Layout环节，零欧姆跳线是极为常用的被动器件，很多刚入行的结构工程师容易忽略这类小型表贴元件的安装边界建模，等到SMT产线试产时才发现焊盘干涉、元件高度冲突、钢网开孔不匹配等问题，反而拖慢整板打样进度。这套三维结构覆盖了0603、0805、1206三种行业通用封装规格的零欧姆跳线，同时搭配对应规格的标准焊盘、PCB板载安装位，完全按照实际SMT生产的装配公差搭建模型，能直接导入各类PCB结构校验场景使用。

　　从实际应用场景来看，零欧姆跳线在电路板上的作用远不止“导线”这么简单：单面板布线时可以用它跨接无法走通的线路，省去跳飞线的繁琐工序；不同功能模块的供电分割处，预留零欧姆电阻位可以灵活选择是否连通，方便后期调试时切断某路供电排查故障；高频信号回路里，合适封装的零欧姆电阻还能充当窄带衰减器，抑制部分尖峰干扰；甚至在量产阶段，不同硬件版本的板卡可以通过是否焊接对应位置的零欧姆跳线来区分配置，不用重新改版开PCB模具，大幅降低小批量多版本生产的成本。

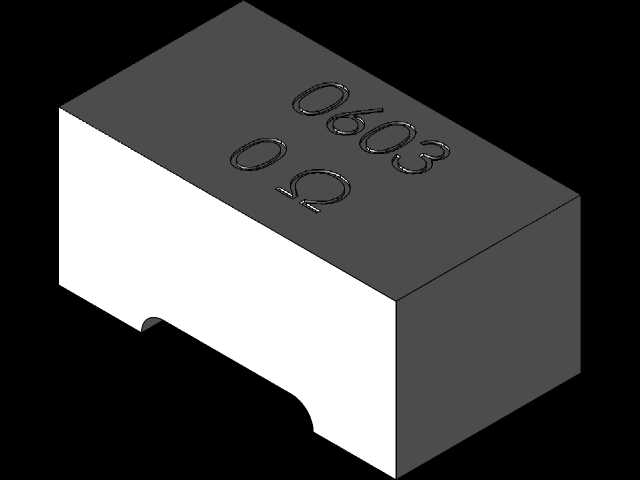

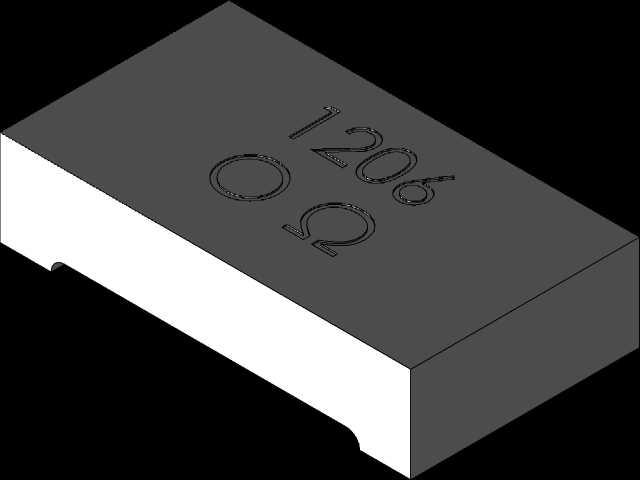

　　做这类表贴元件的三维建模，最容易踩的坑是只画元件本体，忽略焊盘的锡膏层厚度、元件焊接后的抬升高度。这套模型在设计时，严格参照IPC-SM-782表贴器件焊接标准，给每个封装的焊盘预留了0.1mm的锡膏焊接高度，元件本体底部和PCB板面之间保留了合理的焊接间隙，不会出现建模时元件贴死板面，实际生产中焊锡无处流淌导致虚焊的问题。三种封装的外形尺寸完全遵循行业通用规范：0603规格本体长宽为1.6mm0.8mm，本体最大高度0.55mm；0805规格本体长宽2.0mm1.25mm，本体最大高度0.7mm；1206规格本体长宽3.2mm*1.6mm，本体最大高度0.9mm，所有尺寸公差控制在±0.05mm以内，完全满足结构干涉校验的精度要求。

　　安装边界的处理上，每个元件的焊盘尺寸、焊盘外侧的禁布区范围都按照SMT产线的贴装要求设置：焊盘宽度比元件端子宽度宽0.15mm，长度比端子搭接长度长0.2mm，保证回流焊时元件能在熔融锡膏的表面张力作用下自动对位，减少偏移、立碑等焊接缺陷。元件周边的禁布区严格按照封装规格预留，0603封装周边0.3mm范围内不设置其他表贴元件、丝印标识、过孔，0805和1206封装的禁布区对应放大到0.4mm和0.5mm，避免贴片机吸嘴取料时碰到周边元件，也防止焊接时锡膏桥接连锡。

　　很多工程师在做整板结构装配时，经常因为小型元件的模型缺失，导致外壳、散热片、屏蔽罩等结构件的高度预留不足，比如屏蔽罩内壁和板上最高的1206跳线之间的安全距离不够，组装时压坏元件。这套模型把三种封装的跳线和对应PCB安装位做成了装配体结构，导入整板装配时可以直接调用对应封装放置到指定坐标，不用再单独核对每个元件的高度、占板面积，能大幅提升结构校验的效率。另外模型里还原了元件本体的标识细节，每个电阻本体上的阻值标识、极性标识位置都和实物一致，做产品渲染、装配说明书配图时也能直接使用，不用再额外做贴图处理。

　　从设计思路上来说，这套模型没有做过度的细节冗余，比如没有还原元件内部的陶瓷基体、端电极镀层结构，只保留了结构校验、装配模拟需要的外形、焊盘、安装边界要素，模型文件轻量化程度高，整板装配时导入几十上百个这类元件也不会出现软件卡顿的问题。对于刚接触PCB结构设计的工程师来说，这套模型也可以作为表贴元件封装建模的参考模板，对照尺寸参数理解不同封装的表贴器件在建模时需要注意的公差、焊接间隙、禁布区设置要点，避免自己从零开始建模时遗漏关键的生产工艺要求。

　　在通讯类板卡的设计中，这类零欧姆跳线的使用量往往很大，比如射频前端的信号链路、电源分配网络里，经常会预留十几个甚至几十个零欧姆电阻位做调试用，要是每个元件都自己手动建模，会耗费大量的重复劳动时间，直接调用标准化的三维模型，既能保证尺寸精度符合生产要求，也能把更多精力放在信号完整性、结构布局优化的核心工作上。另外这套模型的PCB安装位部分，也预留了和板框对齐的定位基准，放置元件时可以直接捕捉焊盘中心和PCB上的坐标点，不用反复调整位置角度，提升布局效率。
