VISHAY VJ HI-REL系列高可靠表贴陶瓷电容

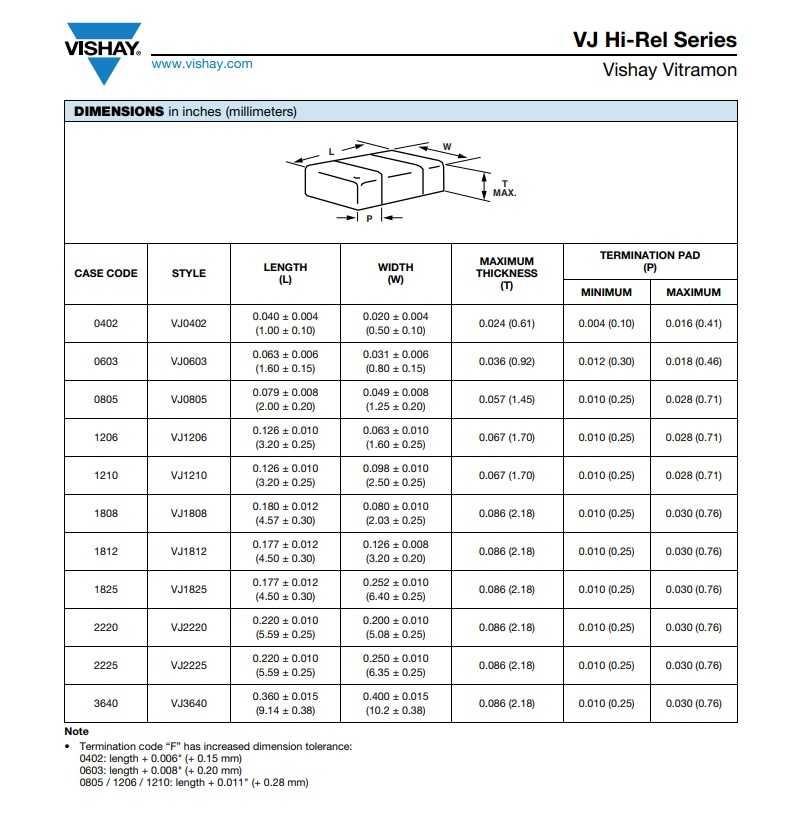

　　在高可靠电子设备的PCB设计环节，无源元件的选型与建模精度直接决定整板的抗振性能、温漂稳定性与长期服役可靠性，尤其是面向航空航天、轨道交通、工业控制这类严苛工况的通讯类板卡，多层陶瓷电容的封装尺寸匹配度、焊盘对位精度是结构设计阶段必须反复校核的核心项。本次涉及的VISHAY VJ HI-REL系列表面贴装多层陶瓷芯片电容，覆盖0402至3640全规格箱格式封装，建模过程完全遵循厂商公开的实体尺寸规范，所有外形台阶、焊端位置、本体标识都做了1:1还原，没有做简化处理，能直接导入PCB布局软件做干涉检查、焊盘匹配验证，也能用于整板的热仿真、结构应力仿真环节。

　　从实际应用场景来看，这类高可靠电容主要用在通讯基站的射频前端板卡、机载通讯设备的信号处理模块、工业网关的电源滤波回路中，这类场景往往存在宽温域波动、持续机械振动、瞬时大电流冲击的工况，普通消费级电容的封装公差大、焊端结合强度不足，很容易在长期服役后出现虚焊、本体开裂的问题，而HI-REL系列的封装做了加厚端电极设计，本体的陶瓷层与端电极的结合强度更高，对应的三维模型也还原了端电极的凸出台阶结构，在做焊盘设计时可以直接匹配模型的焊端尺寸，避免出现焊盘过大导致的焊锡爬移、焊盘过小导致的焊接强度不足问题。

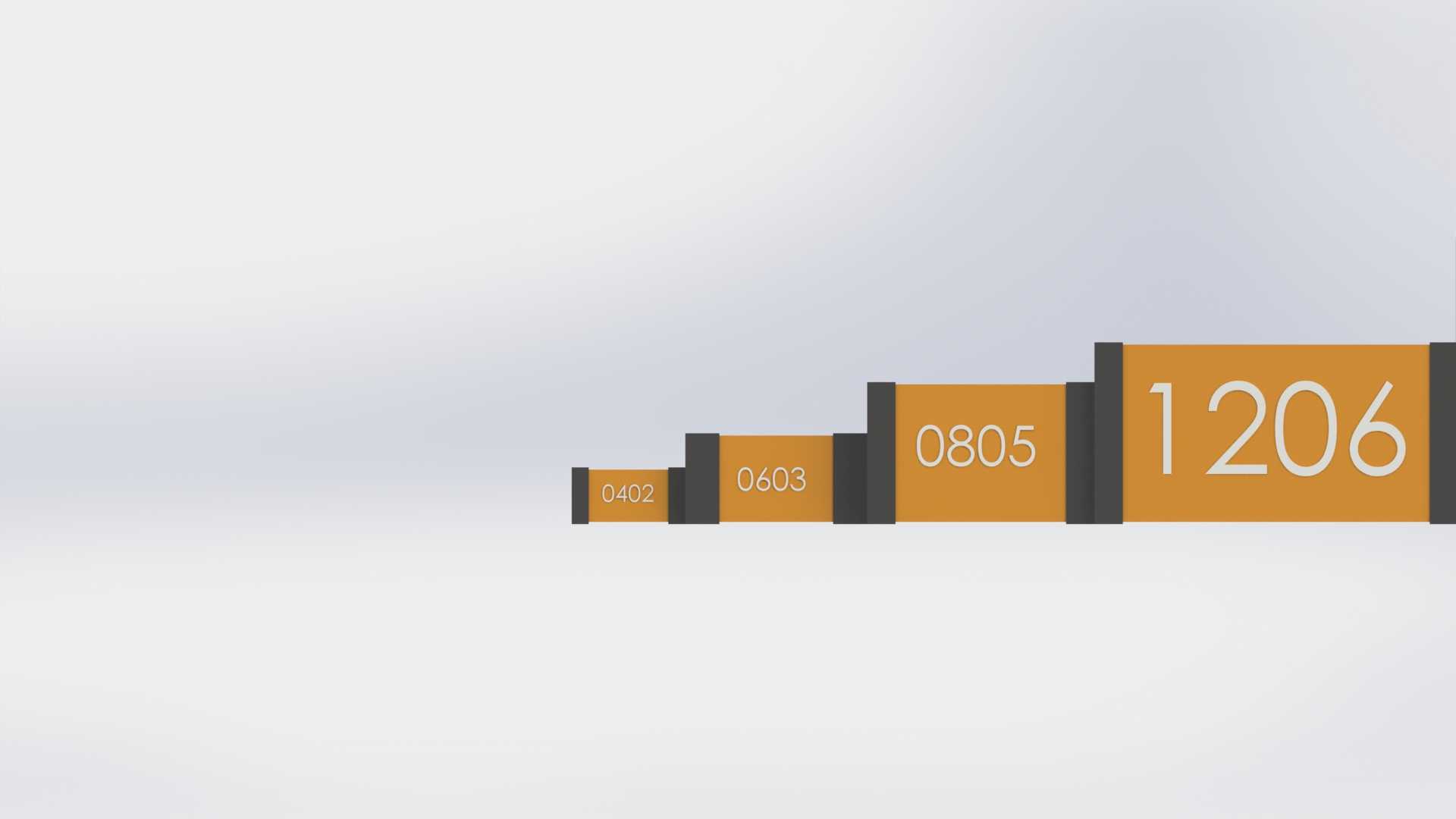

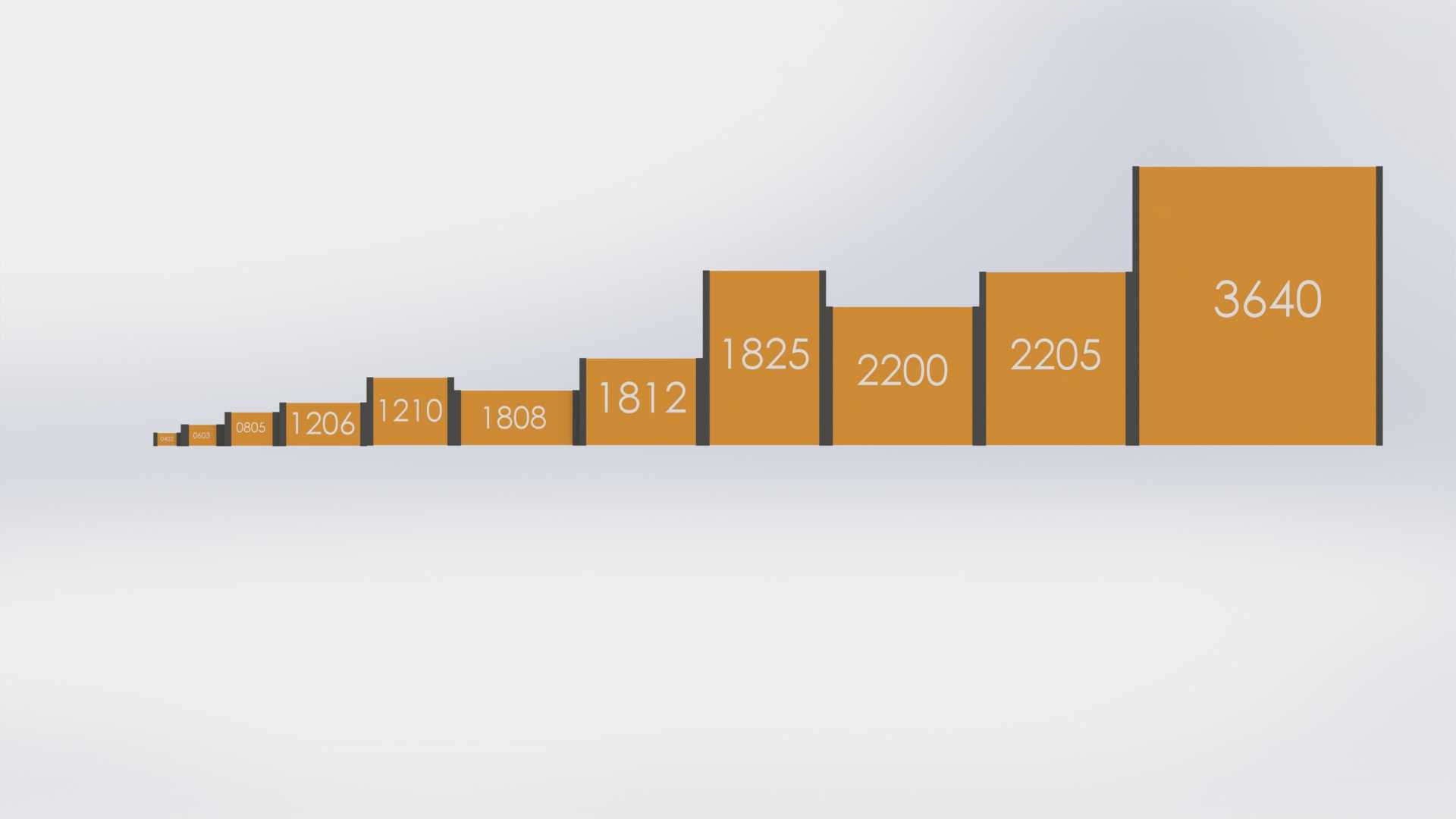

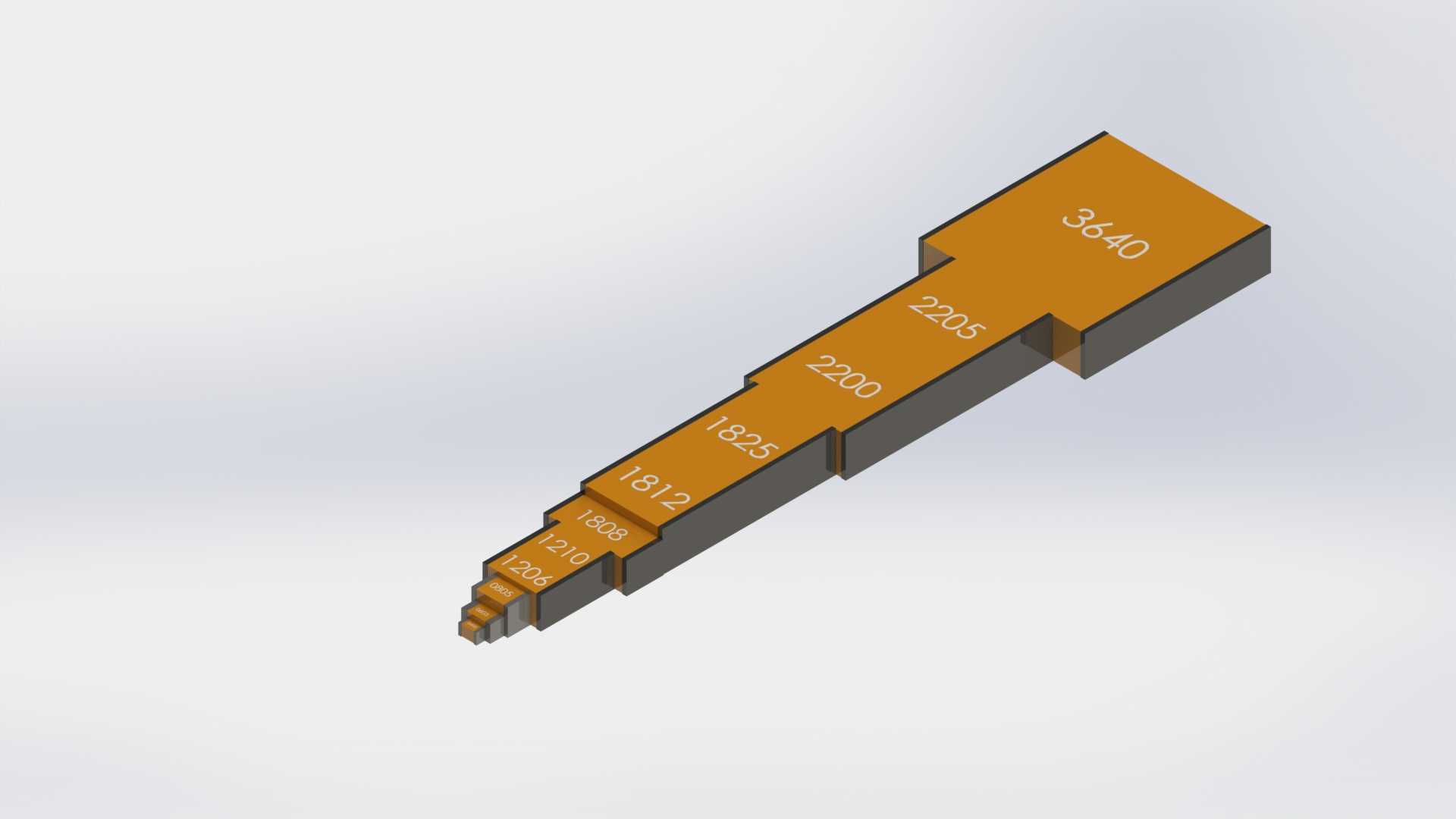

　　设计思路上，这套模型采用了参数化表格驱动的建模逻辑，把0402、1206、1812、1825、2200、2205、3640等不同封装规格的尺寸参数整合到统一的设计表中，通过参数切换就能快速生成对应规格的电容模型，不需要逐个重复建模，能大幅提升结构工程师在做整板BOM元件建模时的效率。模型的本体上保留了对应规格的激光标识字符，字符的位置、大小完全和实物一致，在做三维PCB评审时，可以直接通过标识快速识别元件规格，不需要反复对照BOM表核对。外形尺寸方面，每个规格的模型都严格卡准厂商给出的本体长度、宽度、厚度公差带，焊端的宽度、厚度、伸出长度都做了精确还原，安装边界上预留了焊锡的合理空间，在做元件布局干涉检查时，不会因为模型尺寸偏差导致出现后期装配时才发现的元件碰撞、间距不足问题。

　　从实际使用的角度来说，很多工程师在做PCB三维建模时，往往会忽略电容这类小元件的模型精度，随便调用通用封装模型代替，结果在做整机组装时才发现电容本体和周边的结构件、屏蔽罩存在干涉，或者因为焊盘和元件端电极不匹配导致SMT焊接时出现立碑、虚焊的问题，这套全规格的电容模型刚好能解决这类痛点，所有尺寸都经过交叉校核，和实物的匹配度足够支撑生产级的设计验证。另外模型的坐标系原点设置在元件本体的几何中心，也就是焊盘的中心位置，导入PCB软件时可以直接对位，不需要额外调整坐标，能减少建模时的重复操作。在做板级振动仿真时，精确的模型质量分布也能让仿真结果更贴近实际情况，避免因为模型简化导致的应力计算偏差，提前识别出焊端应力集中的风险点，在设计阶段就优化元件布局或者增加固定措施。

　　对于通讯类设备的结构设计来说，无源元件的模型精度往往是容易被忽略的细节，但恰恰是这些细节决定了产品的量产良率和长期可靠性，尤其是高可靠类的电子元件，本身的封装尺寸和消费级产品存在一定差异，不能直接套用通用封装库，这套覆盖全规格的电容模型，能帮工程师省去大量核对尺寸、重复建模的时间，把更多精力放在电路性能优化和结构可靠性设计上。模型的实体结构没有做碎面处理，不管是用来做装配干涉检查、渲染输出产品说明书配图，还是用来做SMT钢网设计的参考，都能直接使用，不需要额外修复几何错误。
