开口弹性卡环轴向限位挡圈结构

　　开口弹性卡环属于轴系与孔系装配中常见的轴向限位元件，主要依靠自身环形本体嵌入轴槽或孔槽，形成对轴承内圈、外圈、衬套、齿轮、滚轮、端盖等零件的位置约束。该类零件虽然体积小，但在传动箱、轮毂单元、电机端盖、泵体、夹具和消费电子结构件中承担着防止窜动、限定装配边界、承受轻度轴向载荷的作用。设计时不能只把它看作一个简单圆环，而应结合槽位尺寸、装配方向、弹性变形量、接触端面和拆装空间综合校核。

　　从结构形态看，该卡圈采用带开口的扁平环形本体，环体截面具有一定厚度和宽度，两端开口处形成便于收缩或扩张的自由端。装入轴用槽时，卡圈在装配过程中被撑开，越过轴径后落入环形槽；装入孔用槽时，则需要收缩后进入孔内再回弹至槽位。回弹后的卡圈部分本体嵌入槽中，外露侧面与被限位零件端面接触，从而把零件的轴向移动限制在设计范围内。开口位置是整个零件弹性变形的关键区域，端部形状、开口间隙和环体过渡圆角都会影响装配力、疲劳寿命以及卡入槽底后的稳定性。

　　实际选型与建模时，首先要明确被限位对象的运动状态。若零件仅需在静态或低频振动条件下保持位置，卡圈主要承担定位功能，端面接触面积和槽深一致性更重要；若轴系存在启停冲击、往复载荷或温度变化引起的热胀冷缩，则需要校核卡圈承受的轴向推力，避免环体被挤出槽位。卡圈并不适合替代锁紧螺母、压盖或过盈配合来承担较大轴向力，它更适合作为紧凑空间内的可拆卸限位结构。对于高速旋转轴，还应关注卡圈外露部分与周围壳体之间的安全间隙，防止偏心、振动或装配偏差造成刮擦。

　　外形尺寸方面，环形本体的外径、内径、厚度和开口宽度需要与轴径或孔径、槽底直径、槽宽严格匹配。轴用卡圈的自由状态内径通常略小于槽底直径，装配后产生抱紧趋势；孔用卡圈的自由状态外径则略大于槽底直径，装配后贴向孔槽。环体厚度不能脱离槽宽独立确定，厚度过大将导致无法完全落入槽内，厚度过小又会在侧向受力时发生倾斜或剪切。槽口边缘应设置合理倒角，槽底圆角与卡圈截面圆角相协调，减少应力集中。被限位零件与卡圈接触的端面应平整，孔径或轴径过渡处不宜存在明显台阶毛刺，否则会造成局部点接触，使卡圈受力不均。

　　安装边界是这类小件容易被忽视的环节。卡圈装入后，其侧面应能稳定贴靠槽壁，同时被限位零件端面只能压在卡圈有效承载区域，不能压到开口端部的薄弱位置。若相邻零件倒角过大，可能绕过卡圈形成轴向间隙；若壳体壁面距离开口端过近，拆装钳的工作空间不足，现场维护时就容易出现撬伤、过度撑开或卡圈飞脱。三维建模时应把装配状态表达清楚，不仅建立卡圈本体，还应在装配体中保留轴槽、孔槽、相邻零件和工具操作空间。通过截面检查可以直观看到卡圈嵌入槽内的深度、外露高度以及与相邻件的接触线，避免二维图纸中尺寸看似合格、三维干涉却无法装配的问题。

　　设计思路上，这类弹性挡圈追求的是在有限径向空间内提供可靠轴向约束。环体宽度决定与槽壁的接触面积，厚度影响抗弯和抗剪切能力，开口大小控制装配变形量，端部形状则影响钳具夹持和导入顺畅度。若用于频繁检修部位，可优先考虑拆装重复性好、端部夹持面明确的结构；若用于一次性装配或低成本内饰机构，则可在满足承载的前提下简化端部细节。材料通常需要具备适当弹性和韧性，表面不应有裂纹、锐边和明显锈蚀，热处理或表面处理状态要与工作环境相匹配。

　　在通讯工具、小型消费电子及轻型机构内部，卡圈常与销轴、按钮组件、转轴支架、弹簧座或小型滚轮配合使用。这类场景空间紧凑，零件数量多，轴向定位往往不能依靠复杂压盖完成，开口卡环能够以较少零件实现快速装配。建模时应注意卡圈不是装饰环，它的存在会改变轴段长度、槽位位置和端盖压紧关系。若槽位离轴肩太近，卡圈装配后可能与轴肩圆角干涉；若槽位离轴端太远，拆装工具难以到达；若相邻塑料件壁厚不足，卡圈传递的轴向力可能使塑料槽口扩裂。

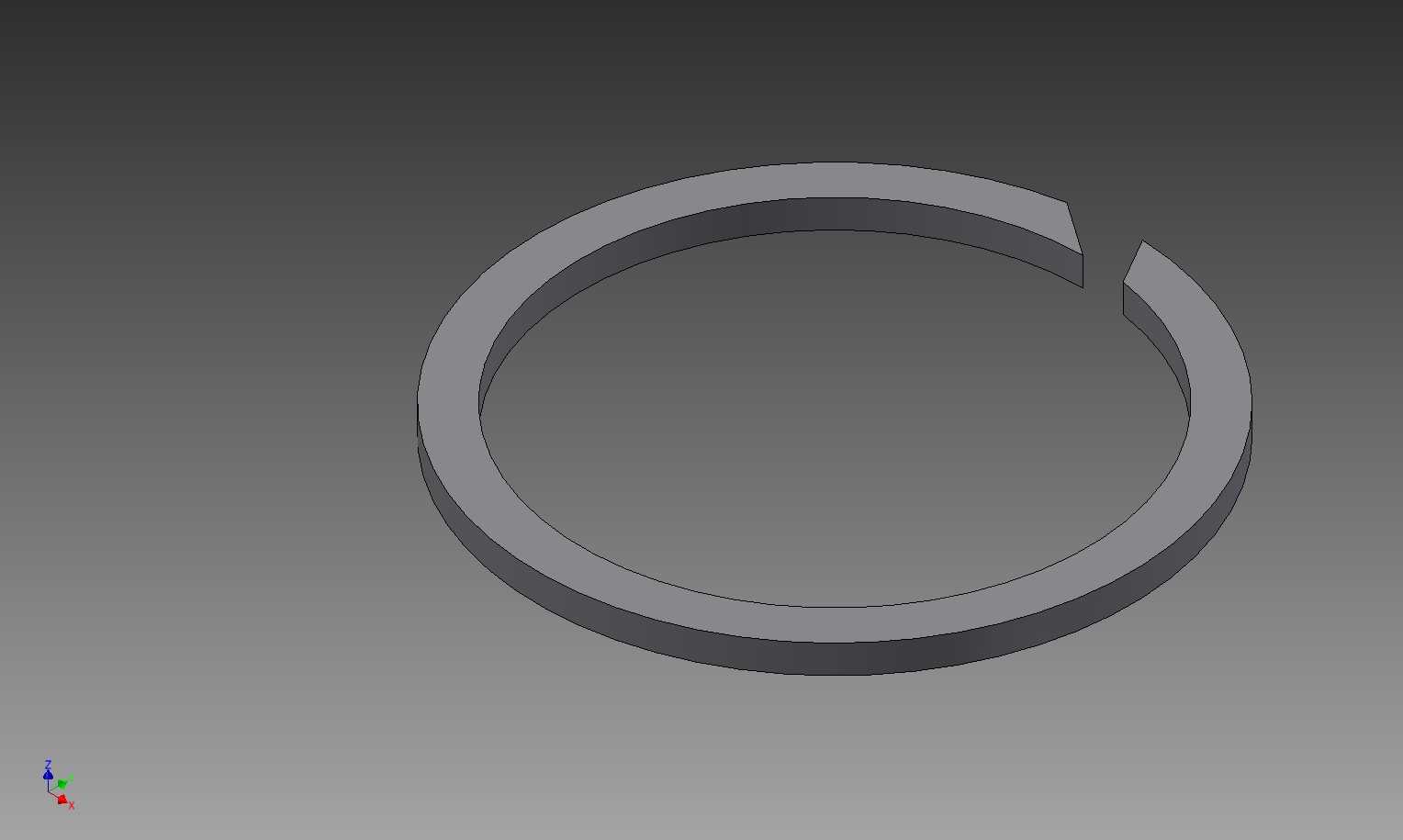

　　从工程表达角度，完整的卡圈三维结构应体现环形主体、开口端部、截面厚度、圆角过渡以及装配槽位关系。渲染图中可看到扁平环体具有均匀宽度，开口两端保留错位间隙，整体形态符合弹性挡圈受压变形后回弹卡入槽位的工作逻辑。结构工程师在引用此类模型时，应把重点放在槽系设计和边界校核上：先确定被限位零件的轴向间隙，再反推卡圈厚度与槽宽；先确定轴径或孔径，再选择卡圈自由状态尺寸；先确认拆装方向和工具空间，再固化周边壳体形状。这样才能让小型卡环在整机中真正起到稳定、可拆卸、可制造的限位作用。
