蝶形翼状手拧锁紧螺母DIN315标准件

　　在设备装配与日常工装维护场景里，蝶形螺母的核心价值在于无需借助扳手、套筒等额外工具，操作人员直接用手指捏住两侧翼片施加扭矩即可完成拧紧与松开动作，这一特性决定了它大量出现在需要频繁拆装、快速调节的工位上。比如工装夹具的快速压板锁紧、检测台架上可调挡板的固定、户外通讯设备机箱检修盖的手拧紧固、小型实验装置的试样夹持部位，以及钣金防护罩、筛网盖板、通风管道快拆口这类需要定期打开维护的位置，都能看到这类翼形紧固件的身影。相比普通六角螺母必须依赖工具操作，蝶形螺母把施力力臂从螺母本体的六方面延伸到两侧对称的翼片上，人手捏合转动时的力臂长度远大于六角螺母的对边尺寸，即便不加套加长杆，也能获得足够的手紧扭矩，满足低预紧力、频繁开合的连接需求。

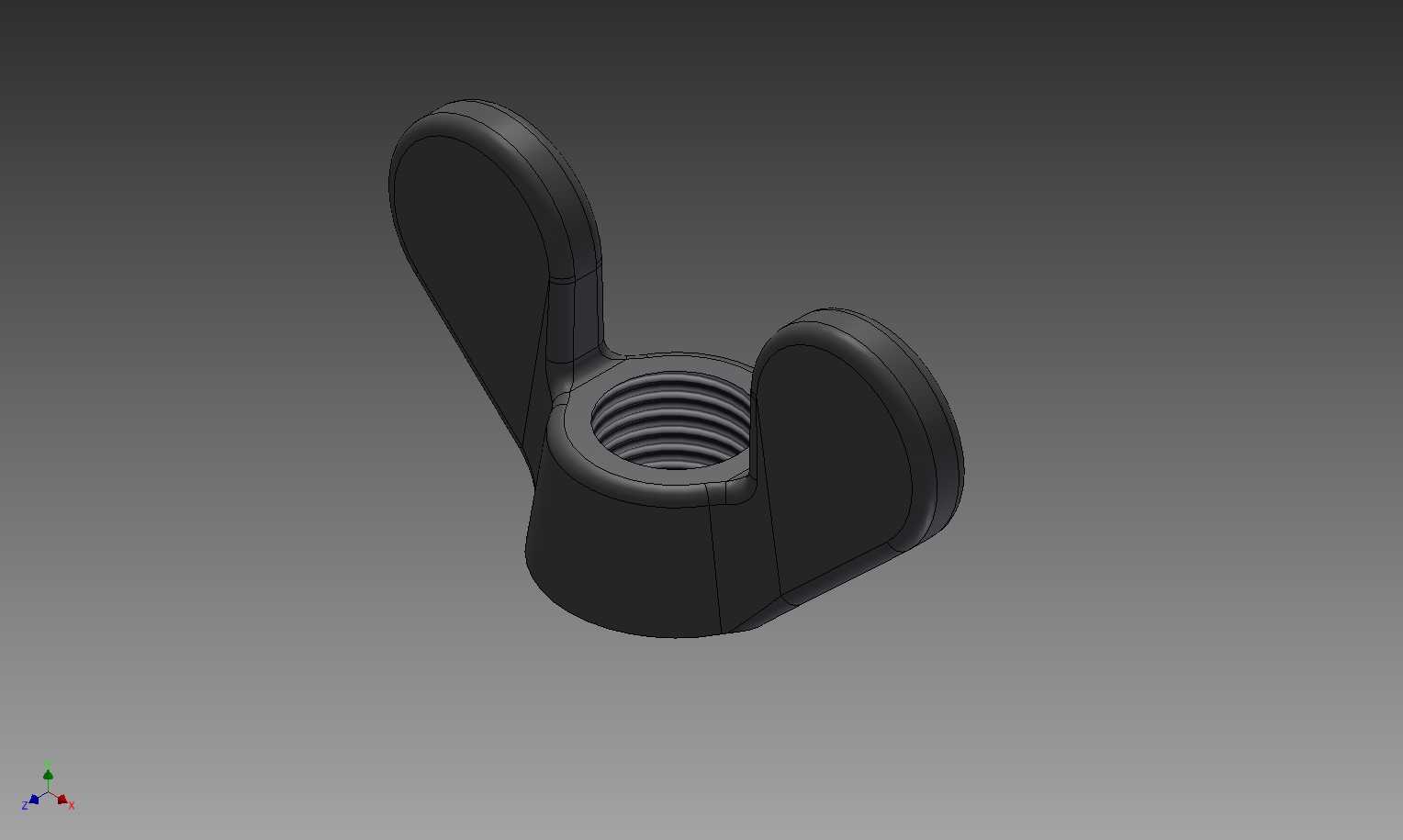

　　从结构设计逻辑来看，这款遵循DIN315标准的蝶形螺母整体分为中间带内螺纹的基体圆柱段，以及从基体两侧向上延展的两片对称弧形翼耳。基体内部加工完整的连续内螺纹，螺纹段的轴向长度经过标准校核，保证与对应规格外螺栓啮合时拥有足够的螺纹扣数，避免出现螺纹滑牙、啮合不足导致的松脱。两侧翼耳的外形并非生硬的直板结构，而是采用贴合手指捏持弧度的圆润曲面过渡，翼片边缘做了加厚倒圆处理：一方面当操作人员用拇指和食指分别抵住两翼侧面发力旋转时，圆润的接触面不会硌伤指腹，长时间反复操作也不易产生压痛；另一方面翼片从根部到外缘的壁厚做了渐变加强，根部与基体衔接的位置通过大圆角平滑过渡，消除了直角交汇处的应力集中，在人手施加最大手紧扭矩时，翼根位置不会因为弯矩过大出现断裂。整个零件的外轮廓没有尖锐棱角，既避免装配搬运过程中划伤操作人员，也在镀锌或发黑表面处理时不会出现边角积液、镀层厚薄不均的问题。

　　建模过程中首先要锁定的是安装边界尺寸：中间螺纹基体的外径要略大于螺纹大径，给内螺纹的加工壁厚留出足够余量，基体下端的支撑端面为平整环形面，拧紧后该端面完全贴紧被连接件的表面，压应力均匀分布在接触环带上，不会压伤较软的铝合金或塑料工件表面。两翼展开后的总宽度是选型时最关键的外围尺寸，这个宽度直接决定人手捏持时的力臂大小，也决定了安装位置周围需要预留的操作空间——在布局密集的设备面板上布置该螺母时，必须保证两翼旋转扫过的圆周范围内没有凸起的管线、相邻元器件，避免转动时发生干涉。两翼的高度方向同样有边界要求，翼片顶端高出螺纹基体上端面，既给手指留出向上捏持的卡位，也不会因为翼片过高导致整体安装占空过大，在薄板叠层紧固的场合，螺母整体高度控制在紧凑区间，适配薄型工装的安装需求。

　　实际选型应用时需要明确它的承载特性：蝶形螺母设计目标是手拧快拆，不适合用工具强行施加超大扭矩，因此它多用于预紧力要求不高、以防松定位和快速开合为主的连接场合，比如设备调试阶段的临时限位、需要经常更换的耗材压板、可调节角度的支架锁紧。在振动较大的工况下使用时，通常会配合弹垫、平垫或者在螺纹部位涂覆低强度耐落胶，弥补手拧预紧力不足带来的自松风险。三维建模时两翼的对称度需要严格约束，两片翼耳相对于螺纹轴线的角度偏差、厚度偏差控制在标准允许范围内，保证注塑、铸造或者冲压成型后零件动平衡良好，拧紧过程中不会出现两翼蹭到相邻工件的情况。内螺纹的建模要完整还原牙型轮廓，啮合长度与标准件参数保持一致，在整机虚拟装配时可以直接和对应规格的螺栓完成干涉检查，验证螺纹旋合行程、拧紧后两翼与周边结构的安全间隙，提前在设计阶段排除操作空间不足、转动卡滞的问题。这类标准件的标准化程度很高，建模时把螺纹规格、翼宽、基体高度、端面接触尺寸都按规范参数化，后续不同规格的蝶形螺母可以通过变量驱动快速生成，直接调用到各类工装、设备的装配体中，大幅提升紧固件选型与装配校验的效率。
