双作用伸缩式液压执行缸结构设计

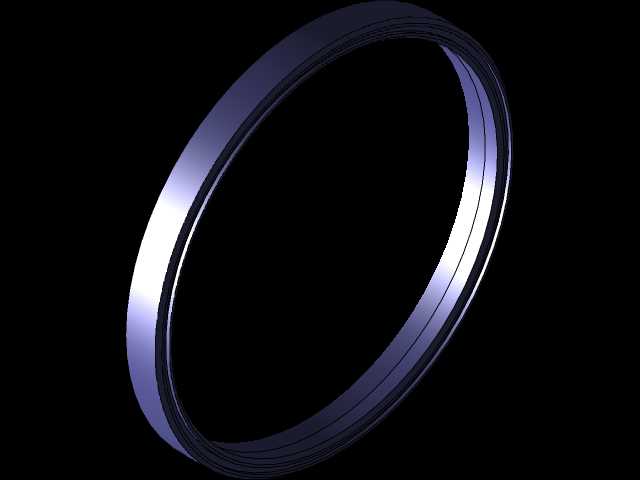

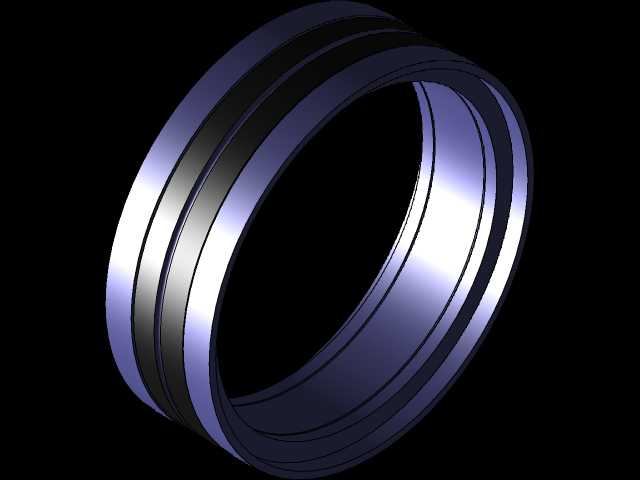

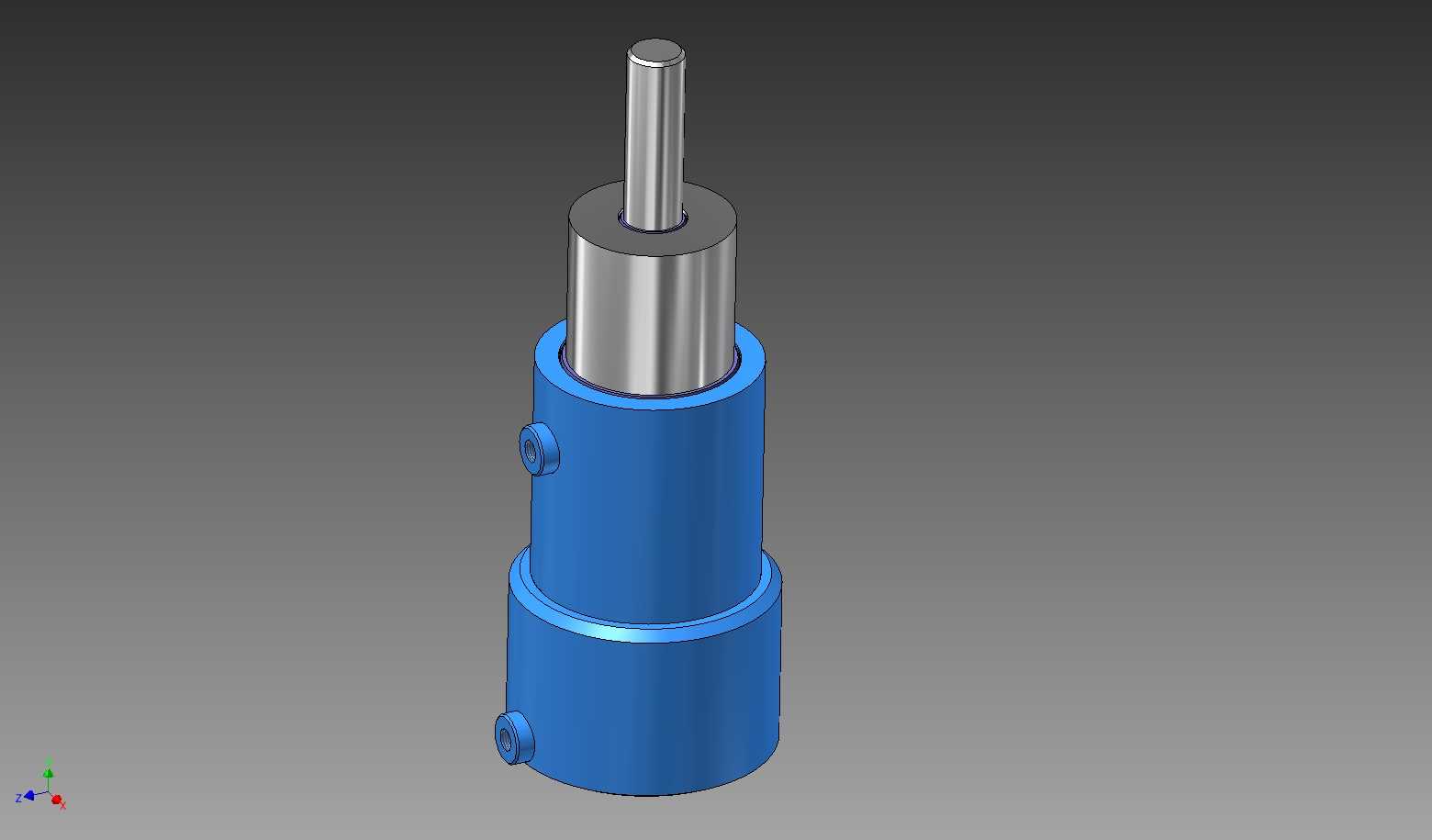

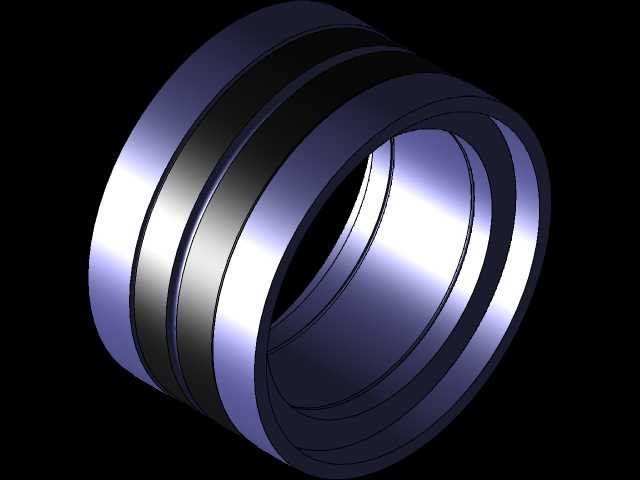

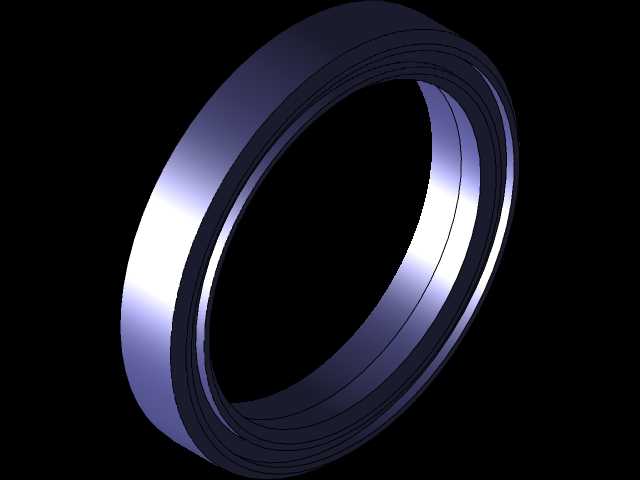

　　在液压传动系统的实际应用场景里，这类双作用伸缩缸常被用于安装空间受限、却需要长行程直线输出的工况，比如工程车辆的货厢举升、自动化产线的长行程推料工位、重型设备的姿态调整机构，相比单作用伸缩缸只能依靠外力复位的局限，双作用结构可以通过压力油驱动活塞杆双向动作，无需依赖负载自重或者外部弹簧完成回程，在负载方向存在变化、或者回程需要带载的场景下适配性更强。从结构设计逻辑来看，这款伸缩缸采用多级套筒同轴嵌套的布局，最外层的缸筒作为一级承压主体，侧壁预留的两个油口分别对应无杆腔和有杆腔的进回油通路，油口位置做了凸台加厚处理，避免管路安装时的应力集中导致缸筒变形，嵌套的各级套筒之间采用组合密封结构，在保证往复滑动顺畅的同时，

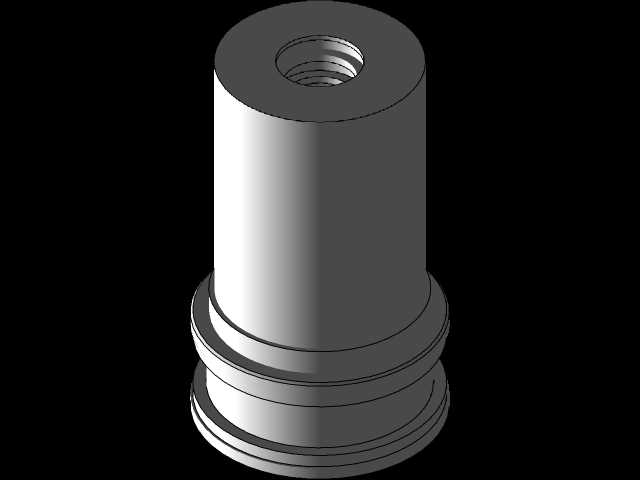

　　杜绝高低压腔之间的内泄漏，最顶端的活塞杆做了表面硬化处理，硬度满足长期往复摩擦的耐磨要求，端部的轴径可以根据安装需求搭配连接耳环或者法兰盘，适配不同的负载连接形式。设计过程中首先要确定各级缸筒的伸缩顺序，保证带载伸出时大直径缸筒先动作，提供足够的初始推力，待一级缸筒行程走完后次级缸筒依次伸出，回程时则按照小直径缸筒先收回的顺序动作，避免出现卡滞或者行程错乱的问题，各级套筒的配合间隙控制在合理范围，间隙过大会导致密封件偏磨缩短使用寿命，间隙过小则会因为热胀或者加工误差导致伸缩卡阻。安装边界方面，缸体底部的安装法兰需要和设备基座的安装孔位严格对中，偏心量过大会导致活塞杆伸出时承受径向力，轻则拉伤密封件造成泄漏，

　　重则导致套筒弯曲变形无法正常伸缩，缸体的径向尺寸需要预留足够的安装空间，尤其是油口位置要留出管路接头和扳手的操作空间，避免安装时干涉，伸出后的最大行程要和设备的动作行程匹配，同时要预留一定的安全行程余量，避免活塞运动到行程端点时发生刚性撞击。在实际选型应用时，要根据系统的工作压力匹配各级缸筒的壁厚，高压工况下缸筒材料选用无缝钢管做调质处理，保证足够的强度和刚性，低压工况下可以适当降低壁厚要求控制成本，密封件的材质要根据液压油的类型和工作温度区间选择，常规矿物液压油常温工况下选用丁腈橡胶密封即可，高温或者特殊介质工况则需要更换氟橡胶等适配材质。这类伸缩缸相比等行程的普通液压缸，缩回状态下的整体长度更短，可以大幅缩小设备的整体安装尺寸，

　　在很多长行程、安装空间紧张的液压系统中是不可替代的执行元件，建模过程中对各级套筒的同轴度、密封槽的尺寸精度、油口的通径都做了还原，可以直接用于液压系统的布局装配、运动干涉检查，也可以作为同类产品设计的参考原型，在做设备方案验证时，可以直接导入装配体模拟伸缩动作，验证行程范围和安装空间是否满足设计要求，避免后期实物装配时出现尺寸干涉或者行程不足的问题。
