立式容积杯灌装封口一体化设备三维设计

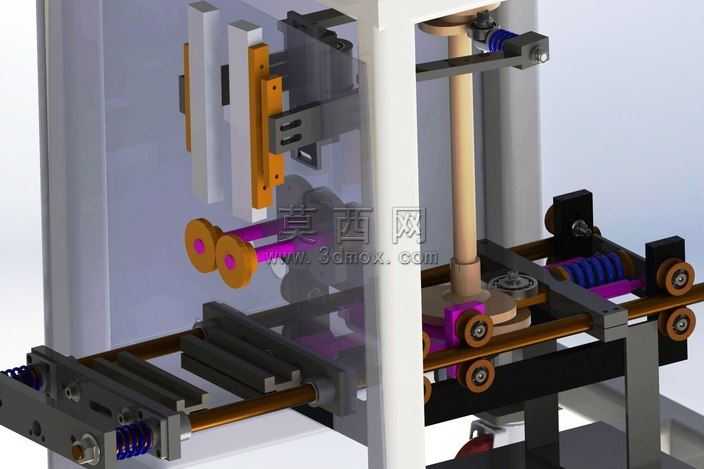

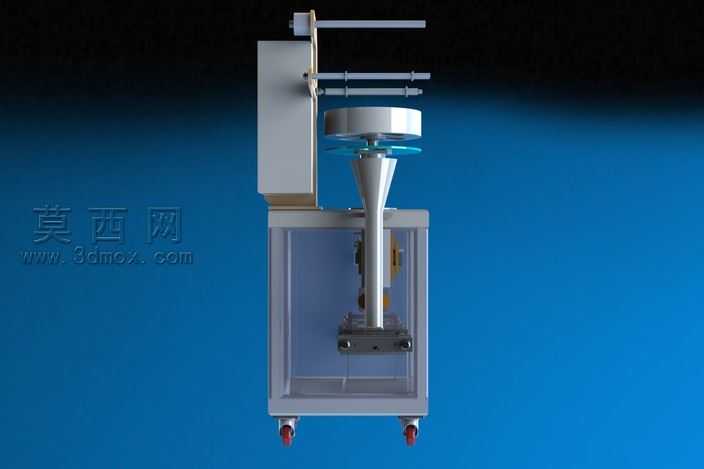

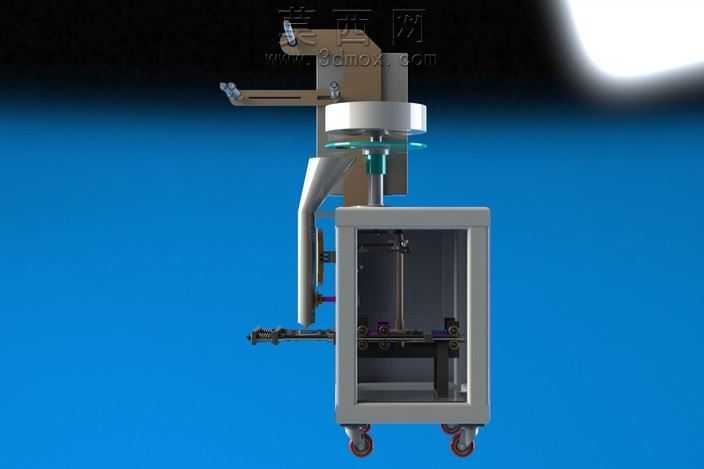

本作品为立式容积杯灌装封口一体化设备的三维建模设计，建模过程严格遵循工业包装设备的实际生产逻辑，先完成整体机架的框架搭建，采用方管焊接式机架结构作为承载主体，底部配置带刹车的万向脚轮，兼顾设备移动灵活性与作业时的放置稳定性。建模时依次拆分计量模块、灌装模块、封口执行模块、传动模块四大核心单元，容积杯计量组件采用锥斗式进料结构搭配定容杯体，通过精准的尺寸约束保证计量容积的一致性，可适配颗粒、粉剂等多种流动性物料的定量灌装需求。灌装导料结构采用渐变式流道设计，避免物料架桥堵塞，出料口位置设置可调节的对位结构，保证物料精准落入下方包装容器内。封口执行模块集成热封、裁切功能组件，通过横向导杆实现封口工位的精准位移，传动部分采用同步带与凸轮连杆组合结构，保证各工位动作的时序匹配，实现灌装、封口工序的连贯自动化作业。材质渲染阶段，机架部分采用哑光不锈钢金属材质，还原食品包装设备常用的洁净材质质感，透明防护门板采用半透明亚克力材质，既展现内部机械结构的布局，又还原设备安全防护的设计细节，脚轮采用橡胶材质搭配金属支架，导杆、传动轴等运动部件采用亮面镀铬金属材质，区分不同功能部件的材质差异。整体建模过程中对各部件的装配关系进行了完整约束，可直观展现设备的运行动作逻辑，各功能模块的安装位置预留了维护调节空间，符合工业设备的实际设计规范，能够直观呈现容积式灌装封口设备的结构组成与工作原理，可用于设备方案展示、结构优化参考以及相关从业人员的结构学习参考。
