英飞凌IGBT功率模块三维结构

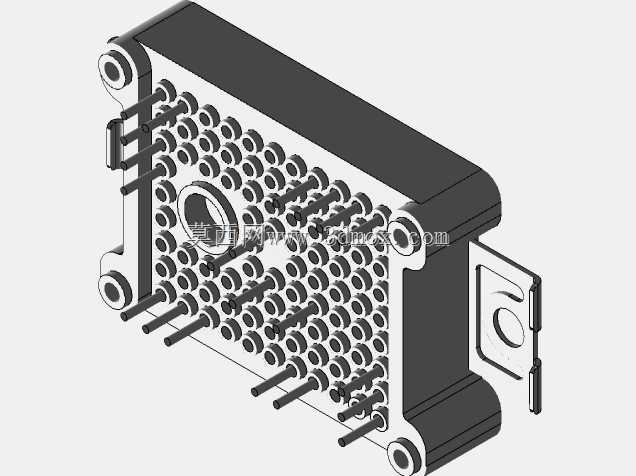

　　这套三维结构呈现的是一款英飞凌大功率IGBT功率模块，属于电力电子变换回路中的核心开关器件。模块本体采用矩形灌封壳体布局，主体长宽比例紧凑，壳体四周延伸出带安装孔的固定耳座，耳座上预留圆形通孔与定位缺口，用于在散热器表面通过螺栓压紧固定。安装面是整个器件热设计的关键边界，底壳平面要求与散热器基板保持良好贴合，实际装配时通常需要在接触面均匀涂覆导热硅脂，以降低IGBT芯片到散热器之间的热阻。模块顶部密集排布着阵列式信号引脚与主功率端子，引脚呈立柱状从壳体上表面伸出，高度一致且行列规整，这种排布方式便于驱动板直接插装焊接，减少外接信号线的杂散电感。主回路端子与信号端子在空间上做了分区，粗端子承担大电流通流，细引脚负责栅极驱动与温度、

　　电流等信号采集，强弱电分离的布局有助于降低开关过程中的干扰。壳体中部设有圆形定位结构，周边布满规则的凹凸格纹，这些格纹既增强了壳体自身的刚性，也为灌封胶提供了附着与排气路径。从功能上看，这类IGBT模块内部集成了多组绝缘栅双极型晶体管芯片与续流二极管，通过键合线实现电气连接，再经环氧树脂灌封完成绝缘与防护。它在变频器、逆变焊机、新能源变流柜、伺服驱动、UPS电源以及感应加热设备中承担直流到交流的电能变换任务，开关频率下能够快速切断与导通大电流，是电机调速和能量回馈回路中不可替代的执行器件。建模过程中需要重点还原几处工程细节：一是底部安装面的平面度与耳座孔位间距，这直接决定模块能否顺利压装到标准散热器上；二是顶部引脚的直径、

　　伸出高度与行列节距，驱动PCB在布局时必须严格匹配这些坐标，否则会出现插装干涉；三是主端子的宽厚尺寸与开孔位置，铜排搭接时要保证接触面积和螺栓锁紧空间。壳体侧壁的拔模斜度、圆角过渡以及卡扣特征也需要如实表达，这些结构来自注塑成型工艺，圆角可以缓解应力集中，拔模斜度则保证壳体能够顺利脱模。在热管理层面，模块底壳内部直接贴合陶瓷覆铜基板，芯片焊接在DBC上，热量沿芯片、焊料、DBC、底壳再到散热器的路径传导，因此外形模型虽然只展示外部结构，但安装面的平整度公差在工程图纸中往往标注较严。结构工程师在整机布局时，会围绕该模块预留驱动板堆叠高度、主铜排弯曲半径、接线维护空间以及风冷或液冷散热器的安装边界。模块两侧的固定耳承受压紧力，

　　装配时螺栓需要按对角顺序分步拧紧，避免壳体单侧受力导致底壳变形、贴合间隙不均。顶部密集引脚区域在插拔驱动板时要控制对中，防止引脚弯折。整体而言，这款功率模块的三维造型不仅是外观复刻，更承载了热、电、结构多维度的设计约束，还原好安装孔位、端子布局与外形包络，才能为变流装置的柜体布置、母排设计和散热匹配提供可靠的数模依据。
