复古250V2A老式主开关结构复刻

　　这套三维结构完整还原了一款早期低压主令开关的机械本体，核心面向250V交流工况下额定电流2A的小容量通断回路，常见于早年酒店配电间、老式楼宇照明分路、小型广播设备机柜以及早期工业控制台的电源切入位置。不同于现代模块化断路器的封闭壳体设计，该款开关采用外露式触点摆杆搭配圆形法兰安装座的布局，所有动作构件均可直接观察，对于理解早期低压电器的通断逻辑、触点弹跳抑制方式以及机械自锁结构具有很高的参考价值。

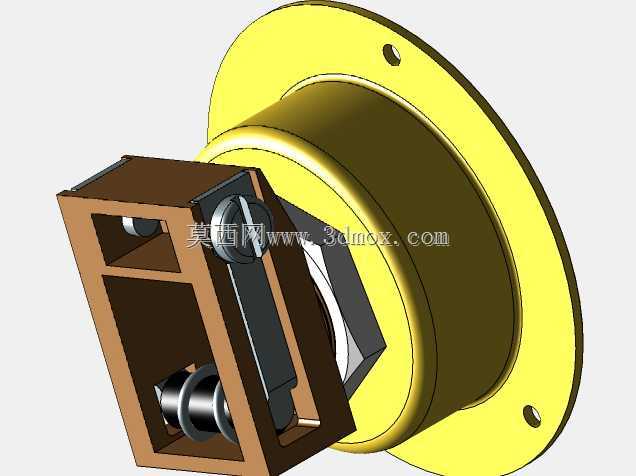

　　从安装边界来看，产品后侧为一体式黄色圆形法兰盘，盘面上预留两个对称分布的沉头安装孔，可直接穿过螺钉固定在机柜面板、墙体预埋接线盒或者设备侧壁的预留开孔上，法兰盘轴向向外延伸出阶梯状圆柱形套筒，套筒内部容纳动触点转轴与进线接线端子，套筒外径与法兰盘形成同轴定位结构，安装时仅需在面板上开出对应直径的圆孔，将套筒从外侧穿入后在背部旋紧锁紧螺母即可完成固定，不需要额外设计复杂的安装支架，适配早年木质面板、薄钢板机柜以及石膏隔墙等多种安装基底。

　　开关的操作侧采用棕色酚醛压塑材质的框架式支座，这种热固性绝缘材料在早期低压电器中应用极广，具备优异的抗电弧性能与结构刚性，长期受热不易变形。框架内部并排布置两组独立的触点组件，每组触点由静触点银合金铆钉、桥式动触片、复位压簧以及摆杆驱动件构成，操作手柄转动时，转轴上的凸轮轮廓会同步推动两侧摆杆下压，带动动触片与静触点贴合，回路导通；反向扳动手柄后压簧释放弹力，推动动触片快速分离，触点分断时产生的电弧被框架内部的隔筋分隔在两个独立腔室，避免极间飞弧短路。

　　设计思路上这款产品充分体现了早年低压电器的工程取舍：没有采用复杂的弹簧储能机构，而是依靠摆杆的杠杆比放大操作力矩，同时通过酚醛框架的镂空结构减轻整体重量，操作人员扳动手柄时的阻尼反馈清晰，到位后有明确的机械卡位手感，避免因设备振动导致手柄误移位。接线端子全部布置在法兰套筒的内侧空腔，接线完成后后盖可以扣合在棕色框架外侧，防止操作人员误触带电部件，同时阻挡灰尘进入触点接触面。

　　在实际运维场景中，这类开关的触点间隙可以通过摆杆上的调节螺钉进行微调，长期使用后如果触点出现烧蚀磨损，不需要整体拆卸法兰底座，仅需打开前侧框架盖板即可更换触点铆钉与压簧，维护便利性远高于同期全密封结构的开关产品。三维建模过程中完整还原了法兰盘的倒角过渡、酚醛框架的拔模斜度、触点零件的叠层装配关系以及手柄转轴的配合公差，所有运动构件的行程间隙均按照实际装配逻辑预留，既可以用于老式建筑电气改造的配件复刻，也可作为低压电器结构教学的演示案例，帮助设计人员理解早期开关产品在绝缘防护、动作可靠性与安装适配性之间的平衡思路。
