起重吊钩滑轮组总成结构设计

　　这套吊钩滑轮组总成是桥式起重机、门式起重机及小型移动式吊机取物装置的核心承载部件，整套结构围绕动滑轮省力原理完成布局，主要承担车间重型工件转运、港口散货吊装、建筑工地构件就位、仓储重型物料上下架等工况下的载荷传递任务，下端吊钩直接挂接吊装带、卸扣或工件吊耳，上端通过钢丝绳绕过两组平行布置的滑轮与卷扬机构连通，将卷扬端输出的牵引力经滑轮组倍率放大后转化为吊钩端的起升拉力，同时承担吊重过程中的横向偏摆缓冲与载荷导向作用。

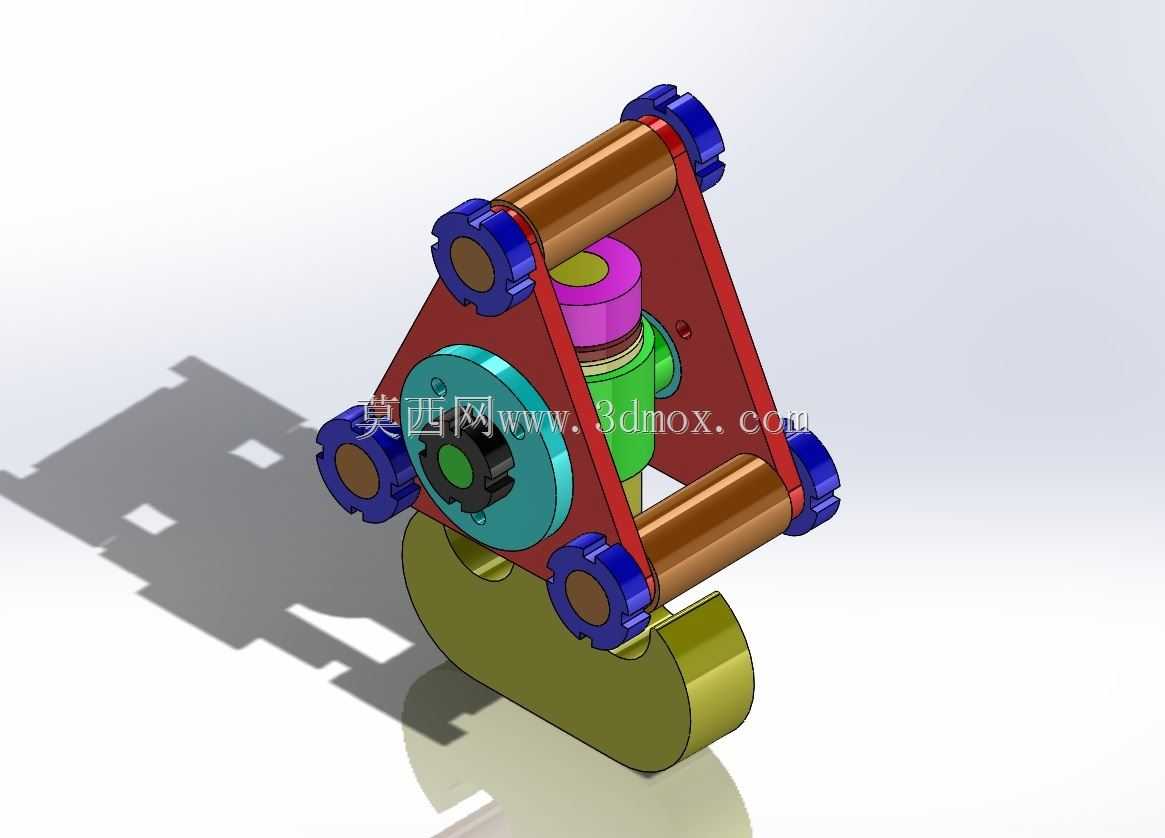

　　从结构布局来看，总成采用三角形侧板作为主承载框架，两块红色厚钢板平行分列两侧，侧板上预留三处同轴安装孔位：上下两处孔位分别穿装两根滑轮轴，每根轴两端套装带蓝色端盖的深沟球轴承，轴承外圈支撑棕褐色圆柱滑轮，钢丝绳可沿滑轮圆周绳槽缠绕，两组滑轮上下错位排布，留出足够的绳槽包角，避免钢丝绳运行时出现咬绳、跳槽问题；侧板下部第三处孔位作为吊钩横梁的安装支点，横梁横向贯穿两侧板，中间套装推力调心滚子轴承，轴承上方承接绿色的吊钩螺母锁紧段，下方连接橄榄绿色的锻造吊钩钩体，钩体开口处做加厚圆弧过渡，钩尖预留防脱卡板安装槽，可配套弹簧式防脱棘爪，防止吊装过程中吊索从钩口意外滑出。侧板顶端居中位置设置紫色的上连接套，套内加工阶梯通孔，用于穿装滑轮组的上铰接销轴，可直接与起重机小车的吊具架铰接，整套总成无需额外焊接支架即可完成上机装配。

　　设计过程中首先围绕额定起重量确定滑轮倍率与轴系直径：两根滑轮轴采用对称布置，单根轴承受的径向载荷按总吊重的四分之一分配，轴径选取时同时校核弯曲应力与剪切强度，轴端加工卡槽用于安装轴端挡圈，配合蓝色轴承端盖实现轴承轴向定位，端盖与侧板之间加装调整垫片，可补偿轴承装配间隙，避免滑轮运行时出现轴向窜动。吊钩部分的钩体采用模锻成型工艺，钩身危险截面为梯形，相比矩形截面在同等重量下拥有更大的抗弯截面模量，钩柄处加工梯形螺纹，与吊钩螺母旋合后穿装在横梁中心孔内，推力轴承可承载吊钩竖直方向的全部吊重，同时允许吊钩绕竖直轴线360度自由旋转，方便吊装作业时调整工件朝向，无需反复扭转钢丝绳。三角形侧板的轮廓做切角减重处理，在保证三处安装孔周边材料厚度满足挤压强度要求的前提下，去除非承载区域的多余板材，降低整套吊具的自重，减少起重机的无效载荷消耗。

　　安装边界方面，整套滑轮组总宽度由两侧板外侧间距决定，装配时需保证两块侧板平行度误差不超过0.5毫米，避免滑轮轴倾斜导致钢丝绳偏磨；两根滑轮的中心距需匹配所选钢丝绳直径与缠绕倍率，绳槽半径取钢丝绳直径的0.55倍，槽底深度不小于钢丝绳直径的1.5倍，保证钢丝绳完全嵌入槽内；吊钩处于最低工位时，钩体最低点与滑轮侧板下端面预留不小于50毫米的安全间隙，防止吊钩起升到位后撞击滑轮架；侧板顶端的铰接孔中心距与起重机小车吊耳的开档尺寸适配，销轴穿装后加装开口销锁定，防止作业过程中销轴脱出。现场维护时可直接拆开蓝色轴承端盖，向轴承腔注入锂基润滑脂，滑轮绳槽出现磨损超标时，可松开轴端挡圈将滑轮整体抽出更换，无需切割拆解侧板框架；吊钩钩体出现裂纹或开口变形量超过原尺寸10%时，可旋松吊钩螺母将钩体从横梁下方脱出更换，整套结构的拆装维护流程适配车间常规检修条件，能够长期在多粉尘、交变载荷的起重作业环境下稳定运行。
