防滑包覆手柄双端软头塑料敲击锤

　　在精密机械装配、钣金修整、模具合模调试以及设备现场维护环节，钢制手锤往往会带来工件表面压痕、镀层剥落、脆性零件崩边等问题，因此软质敲击锤成为工位上不可替代的辅助工具。这款塑料锤的三维结构围绕“可控敲击力、低反弹、防滑握持、保护被加工面”四个核心需求展开，锤头、锤柄与握持段的比例关系参考了实际工位中单手连续敲击的操作习惯，避免模型仅停留在外观造型层面。

　　锤头部分采用两端大直径软质打击面与中部刚性筒体组合的形式。两端绿色圆柱端盖为聚氨酯或尼龙类弹性材料，厚度在整体锤头长度中占比较大，敲击时可通过材料自身压缩吸收部分冲击能量，降低金属锤常见的刚性反弹；中部灰色筒体承担力传递与配重作用，使锤头在挥动过程中具备足够转动惯量，而不是完全依赖操作者手臂发力。打击面保持平整且边缘做圆角过渡，既能够在贴合销轴、垫块、钣金表面时均匀分散接触应力，也可避免锐边在工件表面留下环形压痕。对于轴承外圈轻敲入位、装饰面板校正、机床导轨护板复位这类不允许直接使用钢锤的工序，这种双软头结构能明显降低返修概率。

　　锤柄采用细长金属杆作为承力骨架，从锤头中心贯穿并与锤头内部保持同轴。杆部直径相对锤头较小，有利于减轻整体重量，并让敲击力沿锤头轴线方向集中传递；在建模时需要重点控制杆体与锤头孔位的配合段，保证二者同轴度，否则虚拟装配后会出现锤柄偏心、转动时重心偏移的问题。金属杆表面为光滑圆柱面，靠近锤头的一段裸露出来，既方便观察装配边界，也为后续增加销钉、紧定螺钉或粘接固定结构预留了位置。

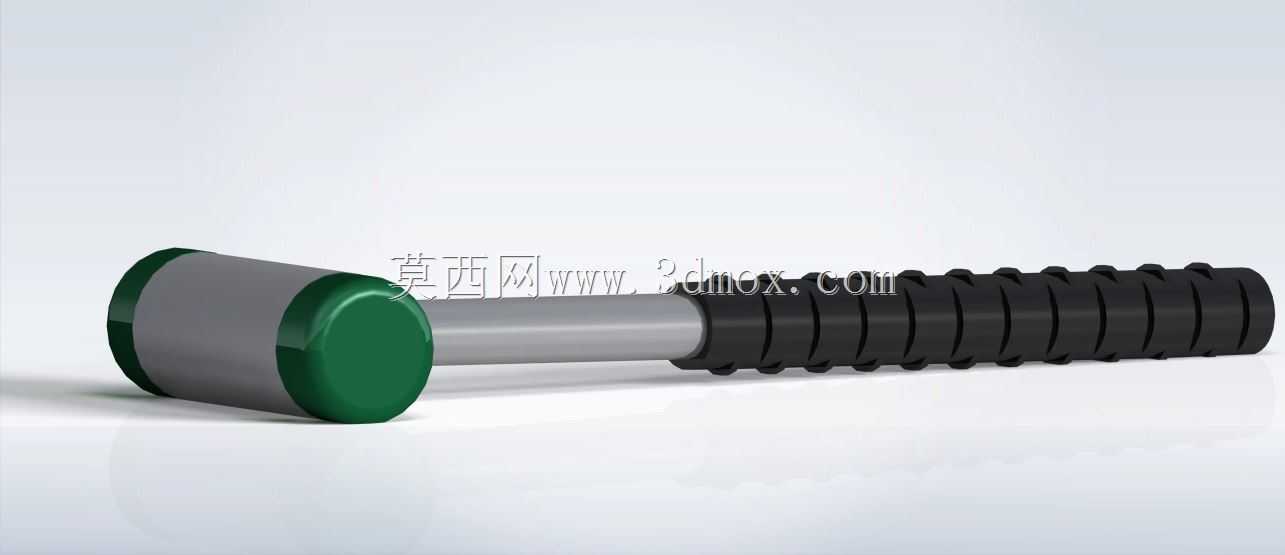

　　手柄握持区是该模型中细节最丰富的部分。黑色包覆段由多片连续环状凸肋组成，沿轴向均匀排列，形成类似波纹护套的外形。每一道环肋都高出基础圆柱面，相邻环肋之间形成凹槽，操作者佩戴普通棉纱手套或防油手套时，手套纤维可嵌入凹槽，提升扭转与挥动时的摩擦力；锤面沾有少量切削液、润滑油的情况下，这种结构也比光滑圆柱手柄更不易滑脱。环肋边缘采用小圆角处理，避免长时间握持时压迫手掌，同时在模具制造角度有利于包覆材料脱模。握持段末端直径略大于杆身，形成止挡边界，可防止手在向后挥动时滑出锤柄。

　　从尺寸边界看，整锤呈水平长轴布置，锤头直径明显大于锤柄，长度方向约为锤头直径的数倍，适合放入常规工具柜抽屉、工位挂板或装配工具包。锤头两端圆形打击面构成最大径向轮廓，手柄环肋段构成次要轮廓；在进行工位器具设计或工具挂钩建模时，悬挂支撑点应避开环肋凹槽底部，选择光滑杆部或握持段后端，以保证取放顺畅。锤头与锤柄连接区域需要保留足够包覆或锁紧空间，不宜在紧邻锤头端面的位置布置挂钩，否则会影响敲击角度。

　　结构建模过程中，锤头可拆分为中部筒体、两端软质端盖和内部连接件，便于后续更换不同硬度材料：装配脆性塑料件时选用较软端盖，钣金粗调时可更换硬度稍高的材料。锤柄金属杆与黑色握持包覆层建议采用分实体方式处理，包覆层内孔与杆体采用小间隙或过盈配合表达，既能体现真实装配关系，也方便后续出工程图时指定不同材质。环肋阵列应保持节距一致，端部与光滑杆段交接处增加过渡锥面，减少应力集中。

　　实际使用时，操作者握持黑色环肋段，以手腕带动小臂进行短行程敲击，软质端盖首先接触工件，弹性层吸收高频冲击，刚性筒体和金属杆将剩余动能稳定传递至目标位置。该工具不适合重载锻造或破拆作业，但在无损装配、设备检修、夹具调整、塑料件合装等场景中，能够兼顾敲击效率与表面保护。三维模型完整表达了锤头同轴装配、软端盖厚度、杆身长度、防滑环肋节距以及手柄止挡等关键结构，可用于工具结构设计、工位布局展示、装配培训动画以及五金工具产品选型校核。
