精密台式虎钳夹持工装结构设计

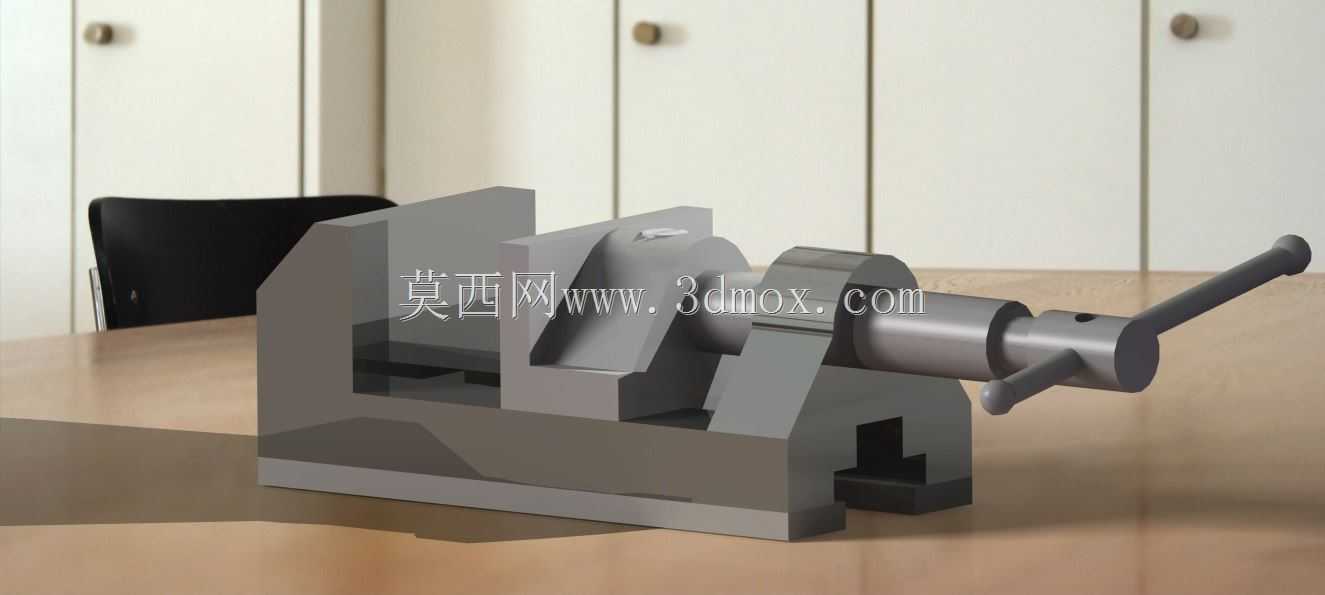

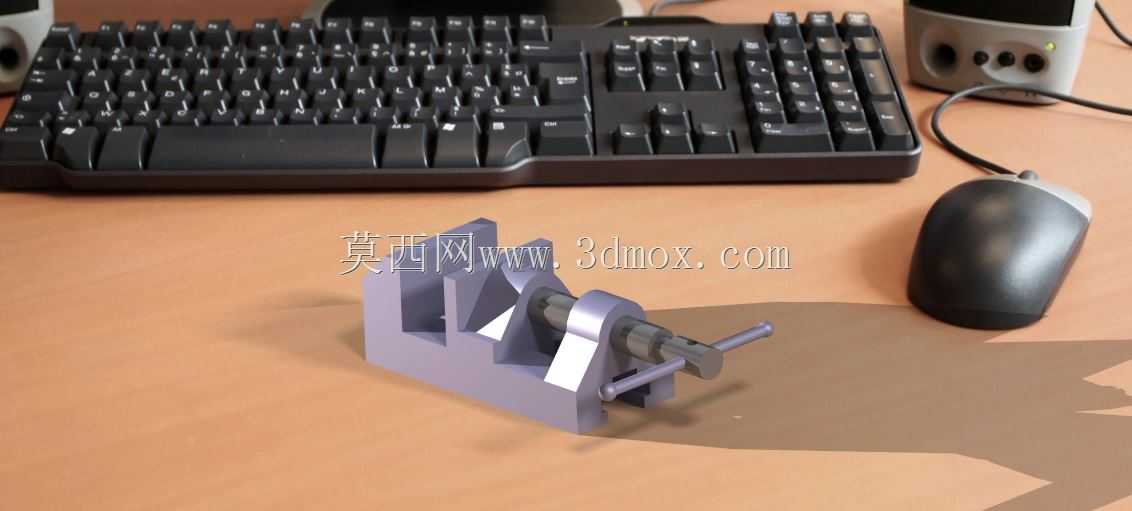

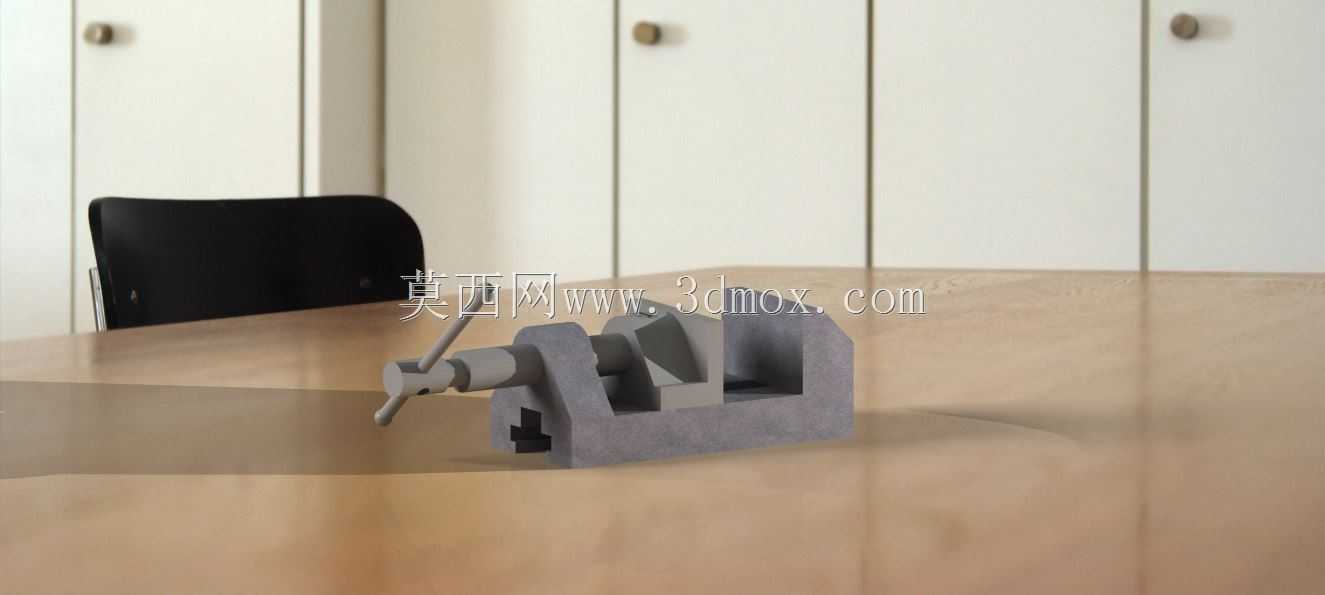

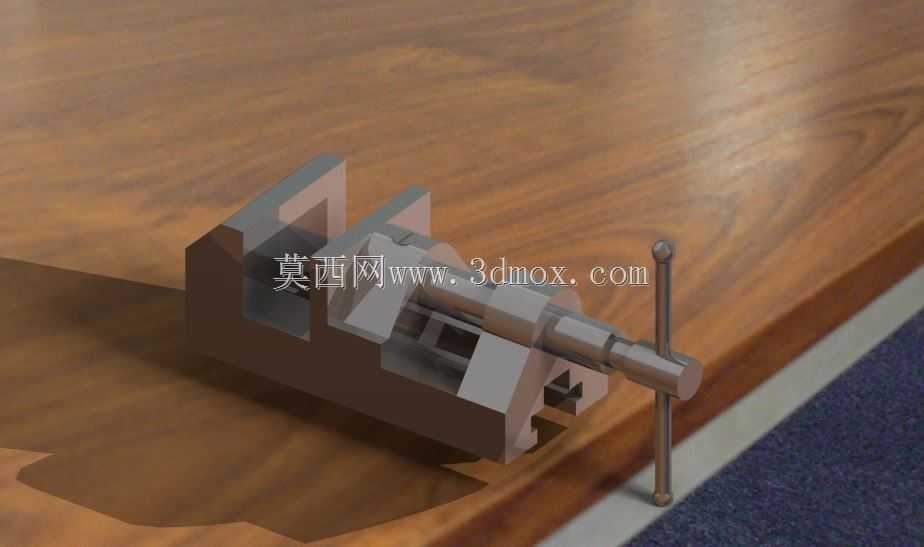

　　这套台式虎钳的三维结构围绕机加工工位的刚性夹持需求展开，固定钳身与活动钳口的配合面经过平直度校核，底座采用一体化铸造型腔思路建模，底部预留的T型槽安装位可直接匹配铣床、钻床、钳工台的标准槽宽，安装边界在建模阶段就按照常规125mm钳口规格预留了螺栓过孔间距，钳体整体长宽高比例贴合车间常用台钳的占地尺寸，不会出现装配后与工作台边缘干涉的问题。丝杠传动副的布置是整个结构的核心，传动螺杆贯穿固定钳身的支撑凸台，端部与活动钳体的螺母座形成配合，摇动手柄时活动钳口沿底座导轨做直线进给，导轨面的导向长度覆盖钳口最大开合行程的三分之二以上，避免夹持长工件时活动钳体出现翘头偏摆。钳口夹持面设计了可更换的淬硬钳口板，板面上加工出细密防滑齿纹，

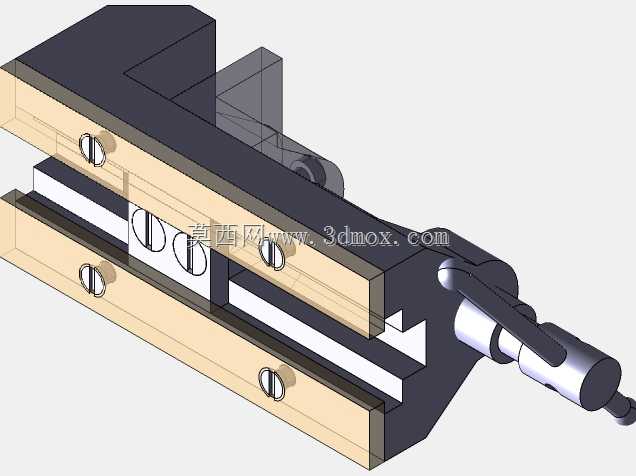

　　夹持毛坯件时能嵌入工件表面形成足够摩擦力，夹持精加工面时也可更换铜质或铝质软钳口，避免压伤已加工表面，钳口板通过沉头螺钉固定在钳体上，磨损后拆卸更换无需拆解整个传动机构。从实际应用场景来看，这类虎钳既可以安置在钳工装配台完成零件锉修、钻孔、攻丝的固定，也能通过底座定位键安装在数控铣床工作台上，作为批量小件加工的通用夹具，针对异形工件还可以配合平行垫铁、V型块调整夹持高度，底座的回转结构在部分衍生版本中可实现水平角度旋转，刻度盘配合锁紧手柄能将钳体固定在任意角度，方便加工斜面或斜孔。建模过程中对各零件的装配间隙做了合理设定，丝杠与螺母的配合间隙参照普通梯形螺纹的传动公差预留，导轨滑动面之间留出0.02至0.05毫米的运动间隙，

　　既保证摇动手柄时进给顺畅无卡滞，也不会因间隙过大导致夹持时工件松动。固定钳身的受力筋板从底座一直延伸到钳口背部，夹持力施加后筋板承担主要弯曲载荷，避免钳体出现开口变形，手柄端部的防滑球头按照人手握持的直径建模，操作时施加径向力即可带动丝杠转动，增力比设计符合手动夹具的操作习惯，普通操作人员单手即可输出足够的夹紧力，应对常规铣削、钻削的切削载荷不会出现工件移位。整体结构没有冗余的复杂零件，所有零部件都遵循可加工、可装配的工程原则，活动钳体的行程限位凸台在开合到最大位置时会抵住固定钳身，防止丝杠旋出脱落，维护时只需拧下端部的锁紧螺母就能将丝杠抽出，清理导轨切屑、加注润滑脂都十分便捷，完全适配车间日常高频次的装夹作业需求。
