多孔方箱数控工装夹具工作台

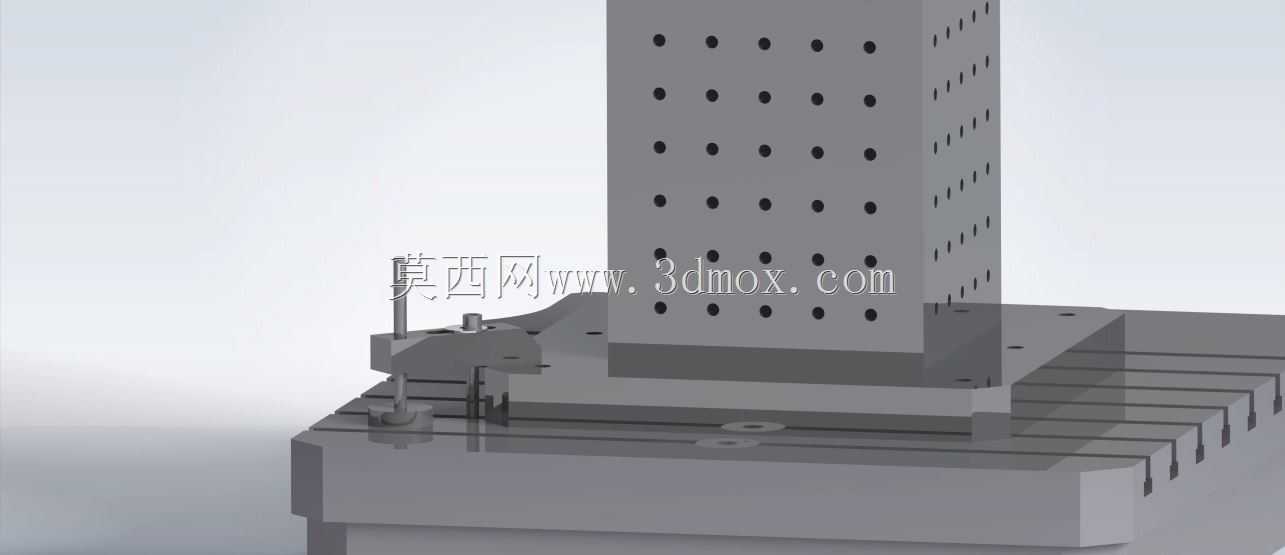

　　这套工装结构面向数控加工现场的工件装夹与定位需求，主体由下部T型槽基座和上部立式多孔方箱组成，属于机床工作台上常见的柔性装夹附件。下部基座承担承载与固定功能，上表面加工出多条平行T型槽，槽口方向统一，便于压板、螺栓、定位块和挡块沿槽长方向调整位置；基座底部轮廓方正，落地后可通过T型螺栓直接压在机床工作台上，也可配合等高块、垫铁进行水平找正。基座边缘保留了较宽的压紧区域，实际使用时能够在不干涉工件加工范围的前提下布置压板，避免夹具受力后产生位移。

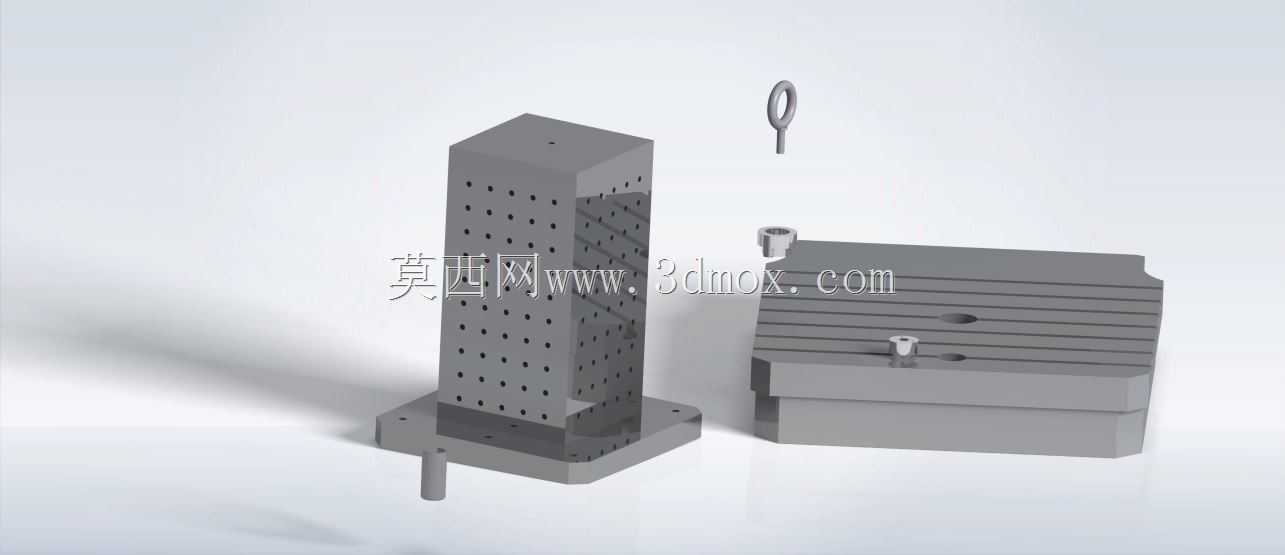

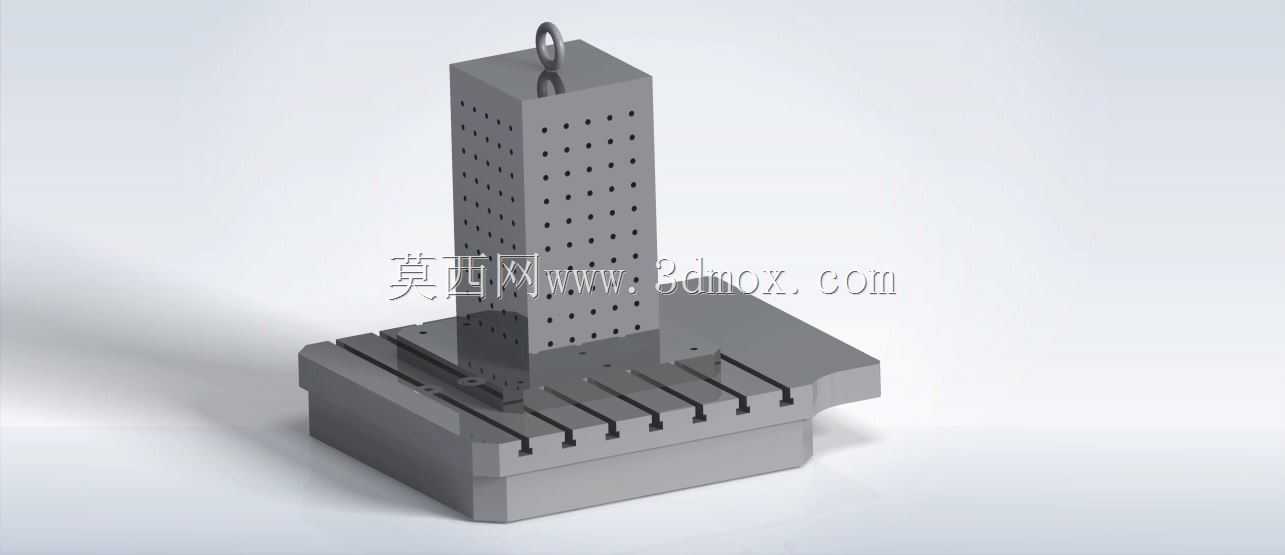

　　立式方箱是整套结构的核心定位部件。方箱四面均布网格孔，孔位按规则行列排列，形成密集的定位与安装接口。现场加工箱体类、支架类、异形件或多面加工零件时，可以利用这些孔位安装定位销、支承钉、压板、转角压紧器和专用挡块，使工件在一次装夹中完成多个方向的基准找正。相比单纯依靠平口钳或通用压板，多孔方箱更适合小批量多品种生产：换型时不需要重新制作整块夹具底板，只需调整孔位上的定位元件和压紧元件，即可快速构成新的装夹方案。方箱顶部设置吊环结构，方便行车或吊装设备搬运，这一点在大型机床附件布置中很重要，因为方箱与基座组合后重量较大，人工翻转和移位并不现实。

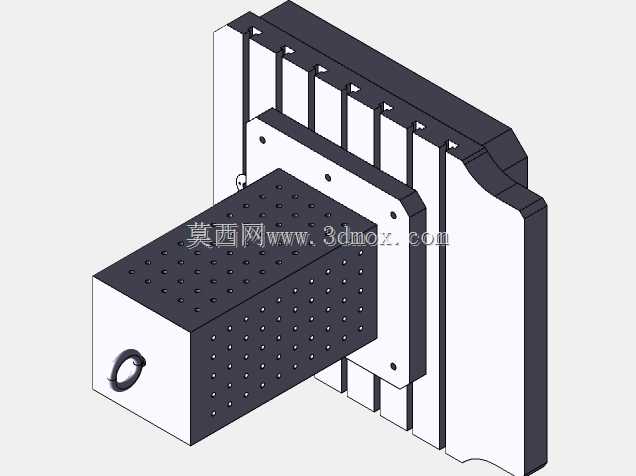

　　从结构思路上看，下部基座强调稳定支撑，上部方箱强调接口扩展。基座的T型槽提供线性调节能力，方箱网格孔提供二维甚至多面定位能力，两者组合后，装夹点既可以沿槽向移动，也可以在立面上按孔距选择固定位置。对于需要立放加工的零件，可将工件靠在方箱侧面，用侧面孔位安装挡块确定侧向基准，再通过基座槽内螺栓压紧工件底部；对于需要抬高加工的零件，可利用方箱顶面和侧面孔位搭建辅助支承，减少刀具悬伸，提高加工刚性。方箱内部按厚重箱体结构设计，外壁承受夹紧力和切削力时不易产生明显变形，网格孔之间保留足够实体材料，保证反复装夹后的耐久性。

　　安装边界方面，基座外形接近矩形平台，四周需要预留压板操作空间，尤其T型槽两端应留出螺栓装入和滑块移动的距离。方箱竖立在基座中央偏后区域，前方平台面保留较大操作面积，便于放置工件和布置侧向压紧件。若安装在加工中心工作台上，需核对机床行程、门高和刀具换刀空间：方箱高度会抬高工件装夹位置，编程时应重新确认Z向安全高度，避免主轴或刀套与方箱顶部、吊环发生干涉。方箱侧面孔位距基座台面有一定高度，靠近底部的孔可用于低支点定位，上部孔位适合高工件侧向约束；吊装孔位于顶端中心，起吊时应保证吊具垂直受力，避免方箱在基座上滑移。

　　实际应用中，这类工作台常见于数控铣、加工中心和柔性生产线的预装调区。工序前，操作人员可在机外把常用定位销、压板和支承件预先布置在方箱上，完成首件找正后记录孔位和槽位坐标；后续批量工件上线时，按同一组合方式装夹，可减少反复测量时间。对于多面加工件，方箱侧面能够作为辅助竖直基准，配合机床平口钳或角度板使用，使零件的侧面孔、槽和凸台获得更稳定的支撑。粗加工时，压紧点应尽量靠近切削区域，并利用方箱低部孔位增加刚性支承；精加工时，则可减少压板数量对轮廓的遮挡，通过对称布置压紧力控制工件变形。

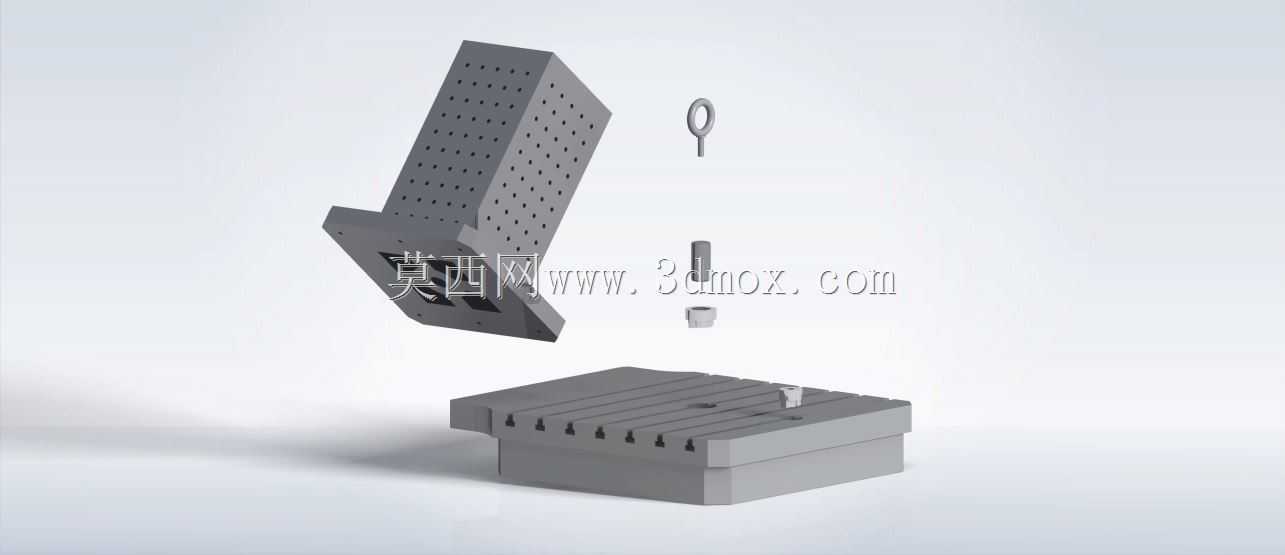

　　建模时需要重点表达T型槽断面、方箱网格孔间距、顶部吊环安装位置以及基座与方箱的连接关系。T型槽要体现槽口、槽腔和滑块装入空间；方箱孔位应保持行列一致，孔深与壁厚关系要符合铸件或焊接件的可制造逻辑；基座边角和方箱棱边可设置合理倒角，避免热处理、铸造或搬运时应力集中。整体结构不追求复杂外形，而强调接口规整、受力明确和装夹复用，适合作为机床夹具库中的通用工装组件，也可作为自动化夹具站、柔性托盘系统和教学实训场景中的基础定位平台。
