手动螺旋管钳工装夹具结构设计

　　这套手动螺旋管钳属于小型台式夹持工装，主要面向管件切断、坡口修整、端面倒角、小直径圆棒定位以及维修工位上的临时装夹需求。和普通手持式管钳不同，该结构通过底座固定在工作台面上，夹持过程中工件轴线位置稳定，不会因操作者手部施力方向变化而产生扭转或滑移，因此在实训车间、管路预制工位、小型五金加工点和设备维修间里都比较实用。

　　从实际使用逻辑看，管件装夹最麻烦的地方在于圆柱面容易打滑，尤其薄壁管在过大夹紧力下还会出现压痕或失圆。该方案采用上、下钳口配合形成V形或近似V形承托区域，管件放入后由下部支撑面限制径向位移，上部压块在螺杆驱动下垂直下压，使接触力集中在管壁外侧。钳口区域设置了阶梯和避让空间，既能容纳不同外径的圆管，也能让锯条、锉刀或倒角工具靠近加工位置，避免夹具本体与刀具发生干涉。

　　螺杆顶部设置横向手把，手把两端加长后形成明显力臂。操作者转动手把时，旋转运动经梯形螺纹段转化为压块的直线进给。相比直接用扳手压紧，这种T形手把不需要额外工具，松开和锁紧动作连续，适合频繁换件的工位。螺杆与活动压块之间采用可相对转动的连接关系，压块只随螺杆升降而不跟随旋转，可减少下压过程中对工件表面的搓动，这一点在夹持已加工表面或镀层管件时尤其重要。

　　底座部分采用近似L形的立座加底板布局，底板上预留安装孔，可通过螺栓固定到钳工台、焊接平台或专用支架上。立座承担螺杆反力和夹紧弯矩，后侧加厚区域用于提高刚性，前部开口则提供操作空间。整体轮廓紧凑，高度方向以手把顶端为最高边界，侧向最大伸出量集中在底板和手把两端；布置工位时，需要在设备左右保留手把旋转半径，在前方保留管件送料和取放空间，后方则应贴近工作台支撑区以减小倾覆力矩。

　　结构建模时，钳口咬合面、螺杆轴线和底座安装面之间的同轴与垂直关系是重点。螺杆轴线应尽量穿过夹持区域的受力中心，若偏置过大，压块会承受附加弯矩，长期使用后容易出现卡滞。底板安装孔间距需要结合常见工作台T形槽或螺栓孔位确定，孔边到底板外缘保留足够壁厚，避免锁紧时局部变形。钳口工作边可根据批量加工材料更换热处理镶块，模型中若把压块、钳口座和主体拆分为独立零件，后续出工程图和选配耐磨件会更方便。

　　在功能细节上，该管钳并不追求大吨位夹紧，而是强调手动操作下的可控性。小直径管件可用较小手力完成定位，较厚壁钢管则可通过增加手把力臂获得足够夹持力。钳体下部的开放槽口允许切屑和少量切削液排出，减少碎屑堆积在螺纹和活动接触面附近。维护时，螺杆螺纹段、压块导向面和销轴连接处应保持润滑，底座螺栓则需定期检查，因为切管或铰削时产生的振动会使固定点逐渐松动。

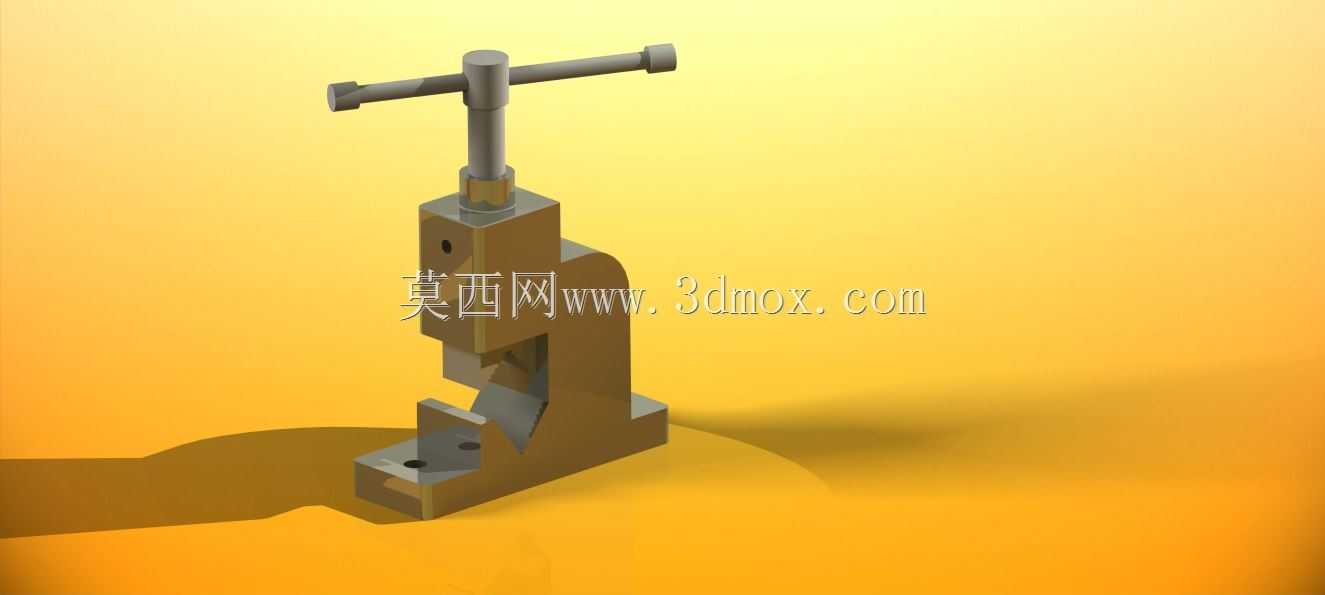

　　三维结构表达中，底座、立柱、活动压块、螺杆、手把和销轴之间的装配关系清晰可见，适合用于手动夹紧机构教学、工装方案评审以及轻型夹持设备改型参考。若面向自动化产线应用，也可在保留钳体框架的基础上，将手动螺杆替换为气缸或液压缸驱动，但此时需要重新核算立座强度、压块导向长度和底板固定方式，不能简单按手动受力等比例放大。
