弹簧柱塞导向缓冲组件结构设计

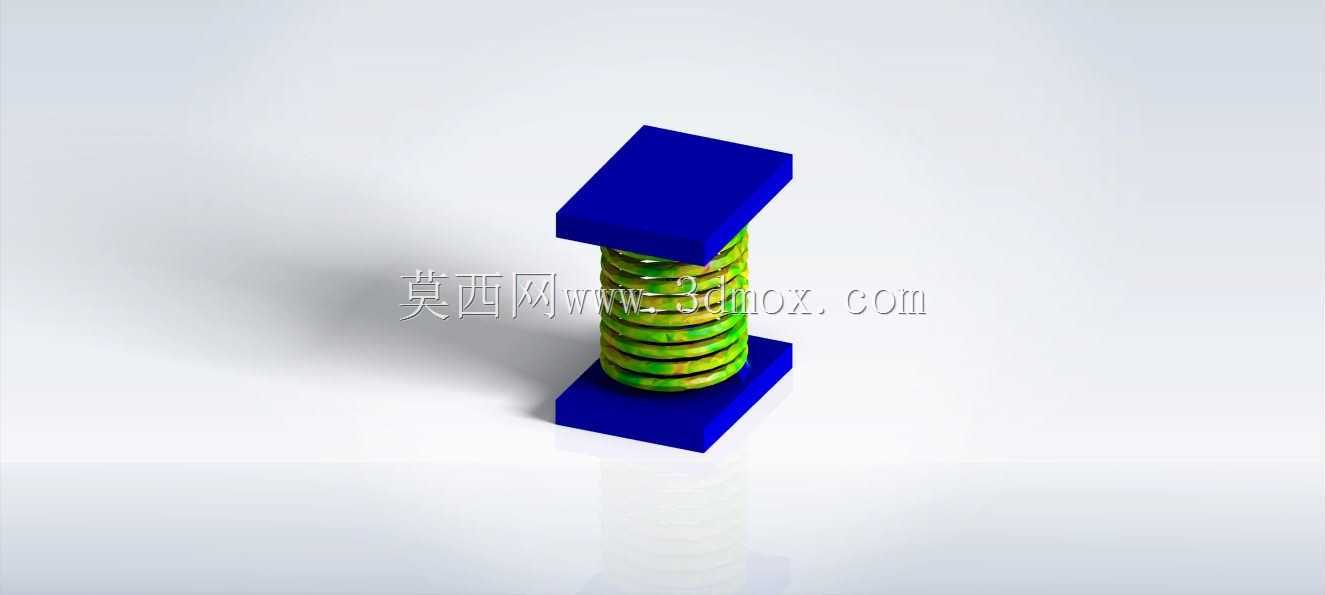

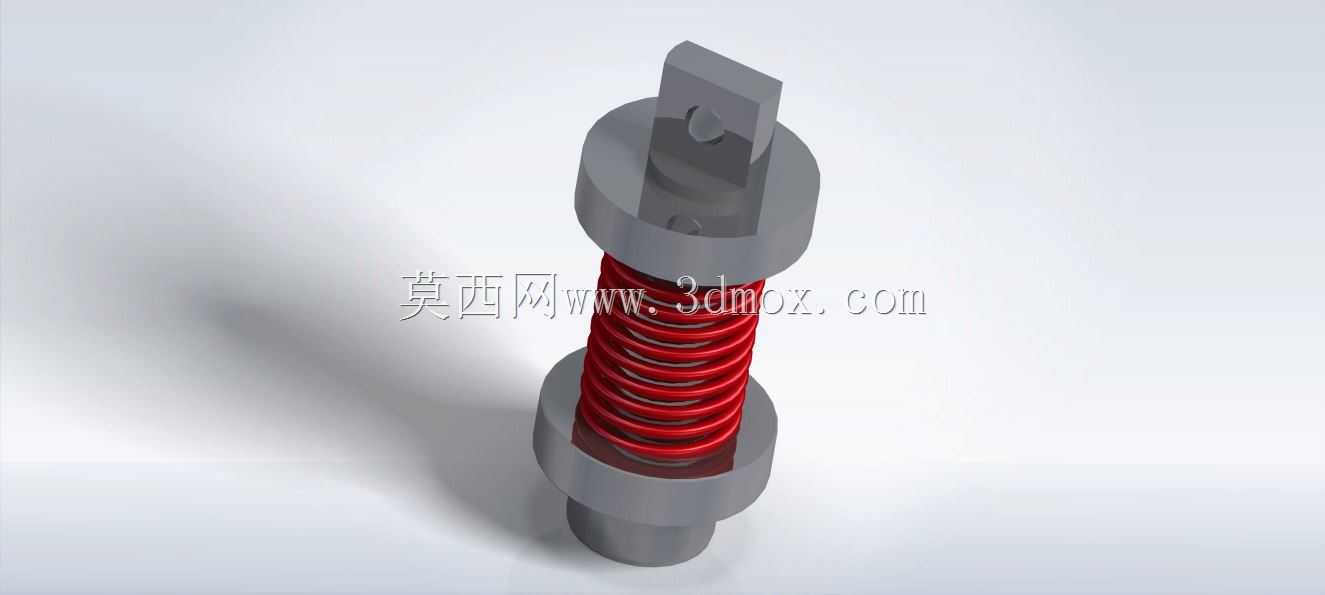

　　这套缓冲导向组件在结构形式上采用上下金属座体配合中间螺旋压缩弹簧的布局，核心作用是在有限轴向行程内提供弹性复位与预紧支撑，常见于工装夹具的压头浮动机构、小型检测设备的缓冲定位端、自动化输送线上的阻挡止位单元，也可作为教学演示中弹簧装配关系的典型参考结构。从实际装配逻辑来看，下部导向柱塞承担径向定位功能，其圆柱段可插入配套基座的光孔内，配合间隙控制在常规滑配区间，保证弹簧受压过程中上下座体不会发生径向偏摆，避免弹簧出现侧向弯折、局部摩擦圈间卡滞的问题。上部座体顶端开设扁位卡槽与铰接孔，该结构并非用于大载荷传动，而是为了适配外部压块、摆杆或者联动卡扣的连接需求，铰接孔可穿入销轴实现小角度摆动补偿，当外部施压方向存在微小角度偏差时，

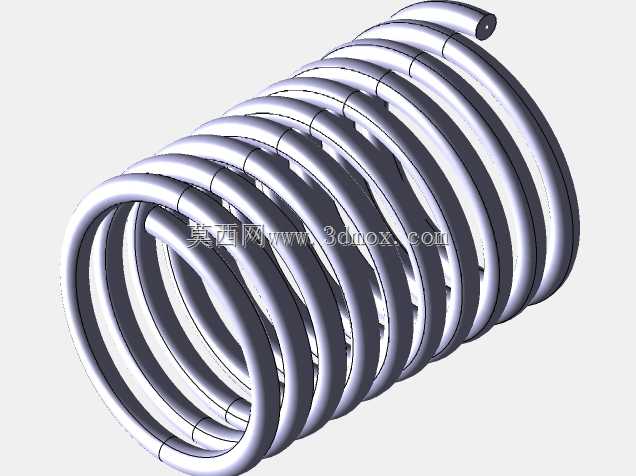

　　上端连接位可通过微量转动抵消侧向分力，避免弹簧承受非轴向扭矩。中间螺旋弹簧选用等节距圆柱压缩弹簧形式，弹簧两端分别抵靠上下座体的环形端面，座体对应位置设置凸台对弹簧端部进行径向限位，弹簧内径略大于导向凸台外径，装配后弹簧不会从座体之间滑脱，在自由状态下即可保持预定位姿态。设计过程中首先确定轴向总安装边界，组件完全伸展时的总高度需匹配安装工位的预留空间，压缩至极限行程时上下座体的贴合面之间需保留安全间隙，避免弹簧被压并后产生永久塑性变形；下部柱塞的直径与插入深度根据安装基座的孔位尺寸设定，柱塞末端做倒角处理，方便装配时快速导入安装孔，上端铰接孔的中心高度、扁位卡槽的宽度尺寸均按照配套连接件的接口尺寸匹配，保证外部联动部件安装后无干涉。

　　结构的材质搭配上，金属座体与柱塞部分采用常规结构钢加工，表面做发黑处理提升防锈能力，弹簧部分采用弹簧钢制作并做红色表面涂覆，既可以在装配时快速区分弹性零件与刚性结构件，也能在设备运维时直观观察弹簧的压缩状态，快速判断是否存在弹簧失效、弹力衰减的问题。实际工况中，当外部载荷从上方向下作用于上端座体时，弹簧沿轴向均匀压缩，下部柱塞在基座孔内同步滑动，载荷撤去后弹簧依靠自身弹力推动上下座体复位到初始位置，整个运动过程无额外导向零件，结构零件数量少，装配工序简单，维护时仅需拆开上端销轴即可取出弹簧进行更换，不需要拆解整个安装基座。需要注意的是该组件为装配结构演示方案，未设定特定工况下的载荷参数与弹簧刚度，在实际投产使用时，

　　需要根据现场的工作载荷、要求的压缩行程、循环使用寿命重新选取弹簧丝径、有效圈数与材质，同时校核上下座体铰接孔、柱塞配合面的接触强度，避免高频往复动作后出现配合面磨损、铰接孔形变的问题。建模过程中所有配合面均按照实际装配关系搭建，弹簧与座体限位凸台、柱塞与导向孔、上端销轴与铰接孔的配合关系都完整还原，可直接用于装配干涉检查、运动行程模拟，也可作为同类弹性缓冲组件设计的结构参考，帮助结构设计者快速理清弹簧限位、浮动连接、轴向导向的典型布局思路，减少初期方案排布时的结构疏漏。
