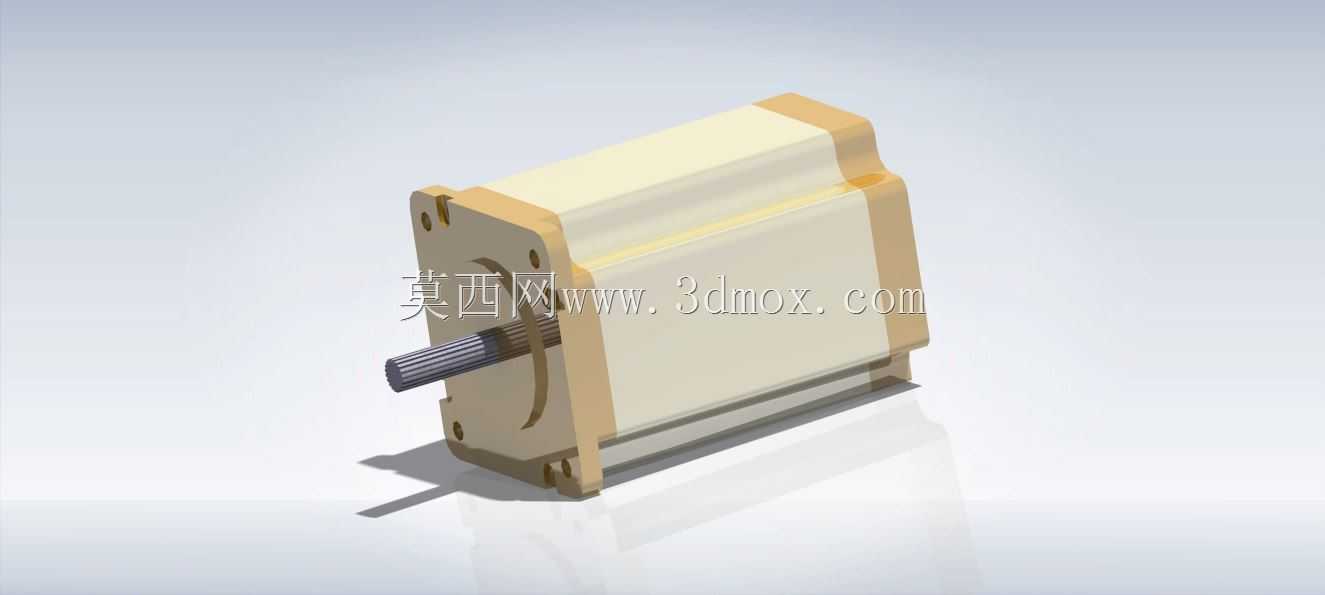

  在自动化产线改造、小型数控设备搭建以及精密工装夹具开发过程中,步进电机是执行端最常见的动力元件之一。这套三维结构完整还原了两相混合式步进电机的整机形态,从前端安装法兰、机身壳体到后端端盖、输出轴段都做了实体表达,结构设计人员在做设备布局时,可以直接把该模型放入装配环境,核对动力端与周边传动件的空间干涉情况,不用再靠二维图纸估算轮廓边界。

  从实际使用场景来看,这类方形法兰步进电机大量应用在3C检测设备的进给轴、包装机械的分度送料机构、小型雕刻机的XY传动模组以及实验室自动化平台的点位驱动工位。它不需要额外配置位置反馈元件,依靠脉冲信号就能完成固定角度的步进转动,在开环控制场景下性价比突出,调试人员只需要匹配驱动器的细分参数与输出扭矩,就能实现稳定的点位启停,不会像普通交直流电机那样出现转速随负载波动难以控位的问题。

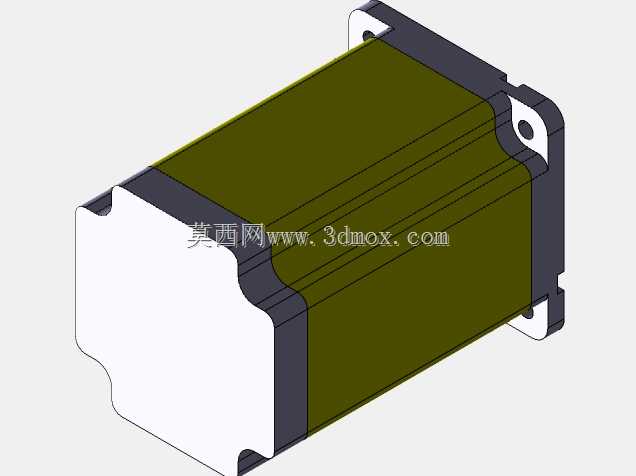

  整机外形采用行业通用的方形安装面设计,前端法兰预留了四个沉头安装孔,安装时可以直接从正面穿入螺栓固定在设备立板或者电机座上,也可以反向从背板穿装,适配不同机架的装配工艺。机身侧面为平整的矩形散热面,实际装机时如果设备内部空间局促,还可以在侧面贴合安装铝制散热支架,进一步提升长时间连续运行的散热能力。输出轴采用带扁位的圆柱轴结构,搭配联轴器或者同步带轮时,锁紧螺钉可以直接顶在轴的扁位上,避免传动过程中轴与轮体发生相对打滑,这个细节在做传动结构设计时非常关键,很多新手建模容易忽略轴扁位,后续出工程图时才发现轮体锁紧没有受力平面。

  设计思路上,模型把电机的定子包裹壳体、前后端盖的分层装配关系做了清晰区分,前端盖厚度大于后端盖,因为前端要同时承载输出轴的径向支撑力与安装面的锁紧应力,加厚的法兰结构可以避免电机轴受径向负载时端盖发生形变。机身外壳的棱角做了小倒角处理,既符合压铸壳体的实际加工工艺,也避免装配作业时锐边划伤操作人员。底部的两条凸起支撑筋,一方面可以在电机卧式放置时提供支撑接触面,另一方面也作为壳体的加强筋,提升方形机身的抗扭刚度,当电机输出较大保持扭矩时,壳体不会因为反作用力产生明显形变。

  安装边界方面,方形法兰的外轮廓尺寸、轴伸长度、轴径以及安装孔的孔位间距都按照通用步进电机的安装规范做了匹配,设计人员在选型校核时,可以直接以该模型的外轮廓为基准,预留电机周围的走线空间、散热间隙,同时核对输出轴与联轴器的配合长度,避免出现轴伸过长顶到传动件内部、或者轴伸过短导致联轴器啮合长度不足的问题。在做整机装配时,还可以依托该模型模拟电机尾部的编码器加装空间、侧面驱动器接线的折弯半径,让整个动力单元的布局更加合理,减少后期加工装配时出现的干涉返工。
