机床工作台面定位压紧夹钳工装结构

　　这套夹钳结构主要面向机床加工、检测平台和柔性工装搭建场景，用于把工件、垫块或小型治具稳定固定在带T型槽的工作台面上。现场使用时，操作者不需要在台面上额外焊接支座，也不必为每一批工件重新制作整块专用压板，只需借助工作台既有的T型槽完成位置调整，再通过夹钳本体的压臂对工件边缘施加向下并略带侧向约束的夹紧力。它的价值不在于复杂动作，而在于把重复装夹中的定位、避让、压紧和快速换型几个环节压缩到比较短的辅助时间内。

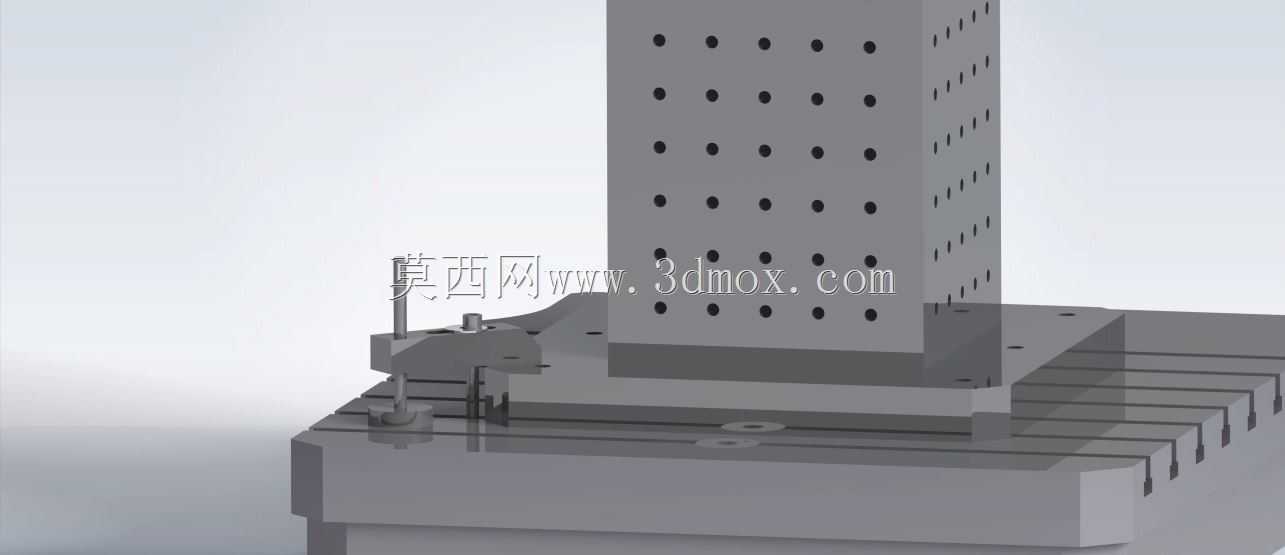

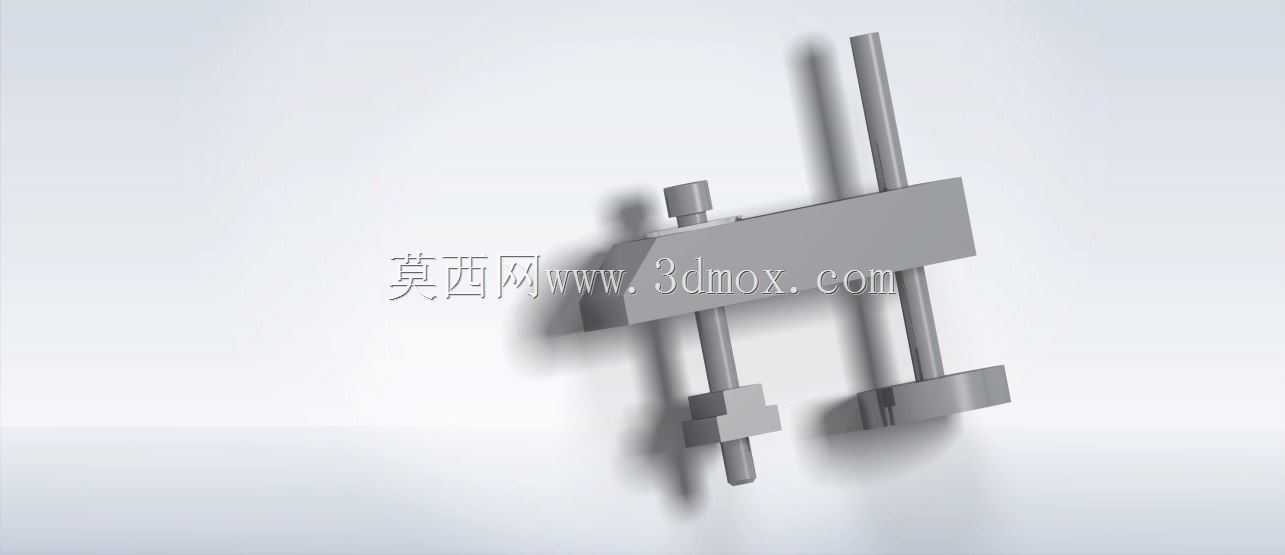

　　从结构组成看，夹钳包含底座、枢接压臂、压紧螺钉、支承件以及与T型槽配合的连接部位。底座承担受力传递，压臂围绕铰接点形成杠杆关系，螺钉旋紧后使压臂前端压向工件表面，后端则通过支承点保持姿态。这样的布置能让夹紧力沿比较明确的路径进入工作台，避免力线悬空。模型中立柱与底座区域的多孔板结构也值得注意，孔阵不是装饰特征，而是为夹具、挡块、定位销和辅助支承提供多位置安装界面。实际搭建工装时，孔距、孔径和端面垂直度会直接影响重复定位精度，因此建模时需要把孔位阵列、板厚、沉台和连接边界统一考虑。

　　夹钳的安装边界首先受工作台T型槽宽度和槽间距限制。底座下方的连接部位应能落入槽内，并在旋紧时形成可靠止转；若槽口尺寸偏大或滑块配合过松，夹紧过程中容易出现夹钳偏转，导致压点偏移。压臂高度需要与工件边缘厚度匹配，过低会干涉工件，过高则压紧力方向变差，甚至只接触工件棱角。对于毛坯件、焊接件或平面度不稳定的零件，压头位置最好避开已加工面和薄壁区域，必要时可在压头与工件之间增加铜垫或可调支承，防止压伤和振动。

　　在数控铣、钻削、轻型磨削等工况下，这类夹钳常与平口钳、挡销、压板组合使用。工件尺寸超出平口钳开口范围时，可在工作台两侧布置多组夹钳，先以侧挡块确定粗定位，再轮流压紧各边缘；对于长条形零件，压紧点间距不宜过大，否则切削力作用在两压点之间时会产生翘曲。若用于三坐标检测或装配平台，夹紧力应适当降低，重点是保持零件位置稳定，而不是追求大吨位锁紧，因为过大的夹紧力可能让薄壁件产生弹性变形，检测数据反而失真。

　　设计思路上，夹钳本体应兼顾刚性与操作空间。底座接触面积不能过小，避免单位面积压强过高在工作台面上留下压痕；压臂截面则要抵抗拧紧时的弯曲和扭转，尤其是压臂前端开口处，容易因应力集中而产生永久变形。铰接孔与销轴之间需要保留合理间隙，间隙过小会使动作发涩，过大则压臂在受载时横向晃动。压紧螺钉的端部应考虑耐磨和可替换性，长期使用后螺纹或端部磨损会造成夹紧行程不稳定。

　　三维建模时，不能只把夹钳画成静止外形，而应把打开、闭合、压紧三个姿态的空间包络都检查一遍。压臂抬起后是否会碰到工件侧壁，螺钉旋转时是否需要扳手空间，T型槽滑块从槽端装入还是从台面上方放入，这些都会影响现场可用性。多孔立柱与底座之间的连接面要体现装配关系，螺栓孔、定位销孔和沉孔深度需要符合实际加工逻辑。若后续要出工程图，还应补充关键配合尺寸、压臂最大开口高度、底座安装孔距以及压紧点相对T型槽中心的可调范围。

　　整体来看，这类夹钳适合多品种、小批量生产和工装试制环节。它通过标准化的槽口连接、可调节的压臂位置和多孔安装立面，把零散的压紧需求整合成可复用的机械装夹方案。结构虽然常见，但每一处接触面、铰接点和力传递路径都关系到装夹可靠性，建模时按真实装配和受力逻辑还原，才能用于后续的干涉检查、工装布局和加工方案验证。
