发电机顶部安装式配电盘结构设计

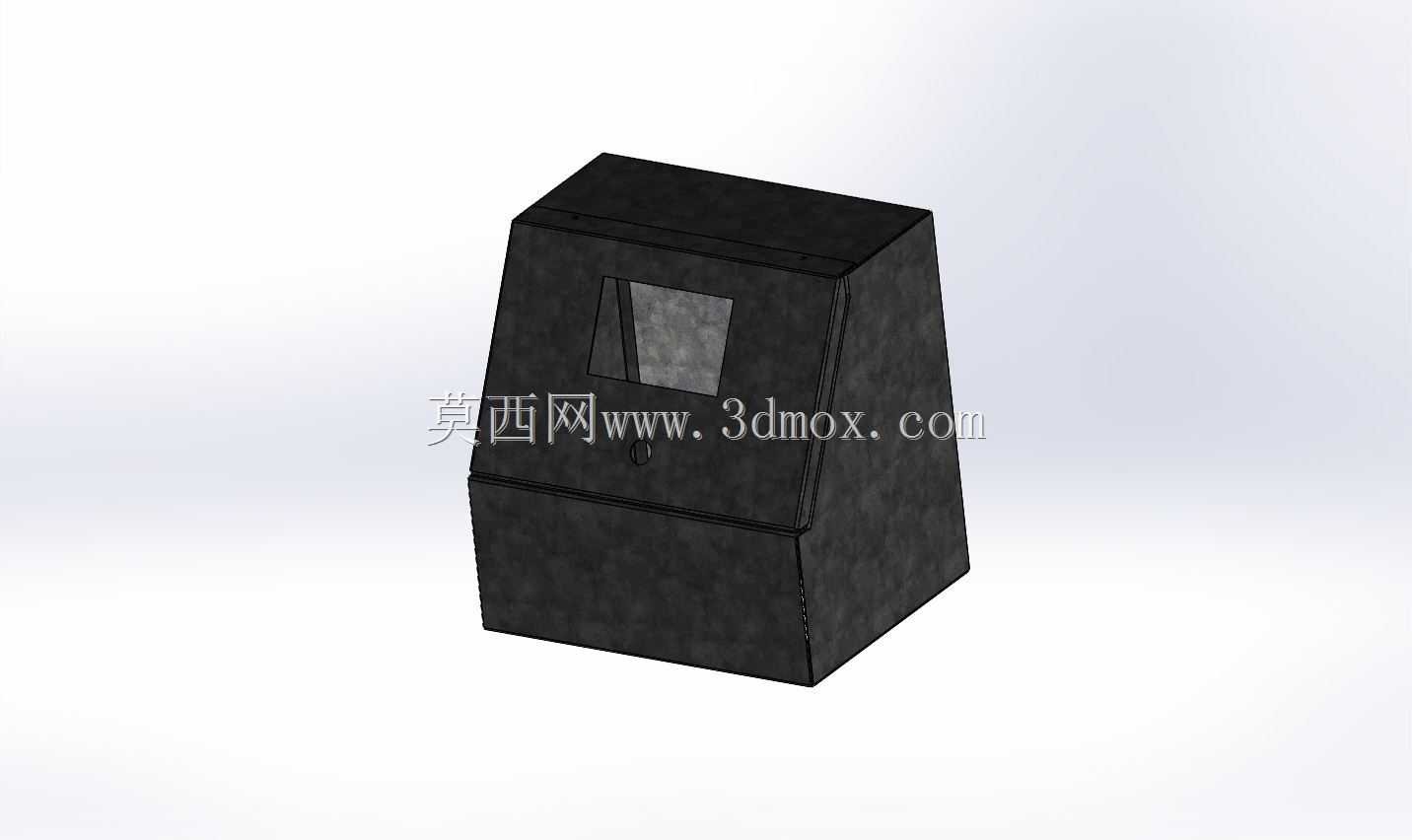

　　在野外作业、应急供电、小型独立电站等无稳定市电接入的场景中，发电机组作为核心供电单元，其输出端的配电整合直接关系到供电的安全性、稳定性与回路管控效率，这款适配发电机安装的配电盘，正是针对发电机组顶部安装场景开发的电气集成组件，解决了发电机组裸线输出易误碰、回路无分控、接线杂乱的常见工程问题。从安装边界来看，该配电盘采用下置贴合式安装结构，底部轮廓完全匹配发电机顶部电气连接位的安装凸台尺寸，安装时无需额外打孔改造发电机本体结构，直接依托发电机原有电气接线仓的固定点位即可完成锁紧固定，整体安装后突出发电机顶部的高度控制在合理范围内，不会额外增加机组的整体运输高度，也不会干扰机组油箱盖开启、加注燃油、日常维护摇测绝缘等常规操作，

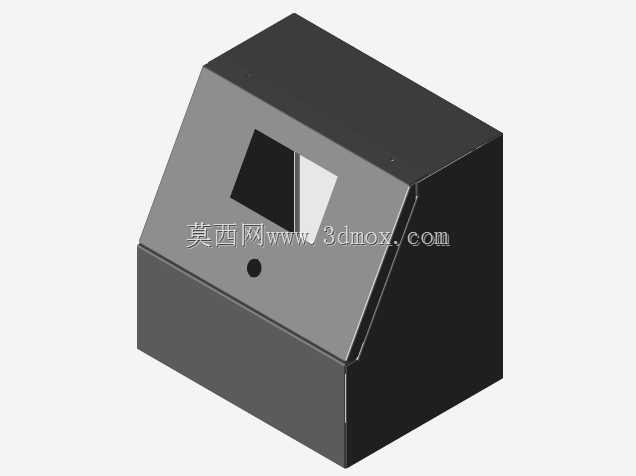

　　侧面与机组外轮廓的间隙预留了足够的散热空间，避免机组运行时的高温传导至配电盘内部导致电气元件过热老化。外形设计上，该配电盘采用上窄下宽的梯台型壳体结构，相较于传统方正柜体，这种结构一方面可以降低整体重心，在机组运行产生持续振动的工况下减少固定螺栓的受力载荷，避免长期振动导致的固定松动、接线端子脱落问题；另一方面倾斜的上表面将操作观察窗设置在操作人员站立时的自然视线范围内，无需俯身或垫脚即可清晰观察窗内的配电指示状态，操作开关时的手腕角度也更符合人体工程学要求，减少户外长时间操作的疲劳感。壳体整体采用钣金弯折焊接成型，接缝处做了连续满焊处理，表面做了耐磨耐候的粗糙纹理喷塑处理，能够适应户外工地、抢险现场的扬尘、小雨溅淋、

　　轻微磕碰等复杂工况，避免壳体过早锈蚀破损。功能设计层面，该配电盘将发电机输出的总进线端子、分回路断路器、状态指示模块全部集成在封闭壳体内部，所有带电部件均不外露，从根源上避免操作人员误触带电体的安全隐患；正面设置的透明观察窗采用耐冲击的透明板材，无需打开箱门即可观察内部断路器的分合状态、指示元件的工作状态，日常巡检效率大幅提升；观察窗下方设置了带锁的箱门结构，只有运维人员持专用钥匙才可开启箱门进行接线调整、故障排查操作，避免非专业人员随意操作导致的供电事故。设计思路上，这款配电盘没有追求冗余的多功能扩展，而是完全围绕发电机配套使用的核心需求做减法，去掉了固定式配电柜中不必要的冗余安装空间、多余的备用回路位，

　　在满足常规2-3路输出分控、总进线保护的核心功能前提下，尽可能压缩整体体积与重量，降低对发电机顶部的载荷压力，同时所有内部元件的安装导轨均做了防松减震处理，接线端子采用带防脱压片的结构，适配发电机组运行时持续振动的特殊工况，避免普通民用配电盘在振动环境下容易出现的接线松脱、元件移位问题。在实际工程应用中，这类配套配电盘可以直接替代发电机组出厂时简易的接线端子排，不需要重新设计发电机的顶部结构，安装完成后即可实现输出回路的分路管控，每一路输出都设置独立的过载、短路保护，当某一路外接负载出现故障时，对应回路的断路器单独跳闸，不会导致整个发电机组停机，也不会影响其他回路的正常供电，大幅提升供电可靠性；同时封闭的壳体结构可以阻挡户外作业时的扬尘、雨水、杂物进入电气连接部位，减少接线端子氧化、接触不良的故障概率，降低日常维护的频次。从建模细节来看，该模型完整还原了壳体的弯折圆角、观察窗的安装台阶、箱门的锁具位置、底部的安装固定孔位，结构之间的装配间隙完全符合实际钣金加工的公差要求，既可以作为发电机组配套电气设计的选型参考，也可以直接用于发电机组整体装配的干涉检查，验证配电盘与发电机本体、油箱、起吊结构等周边部件的位置关系，避免实际生产组装时出现安装干涉的问题。
