三角加强型钣金支架管接头结构设计

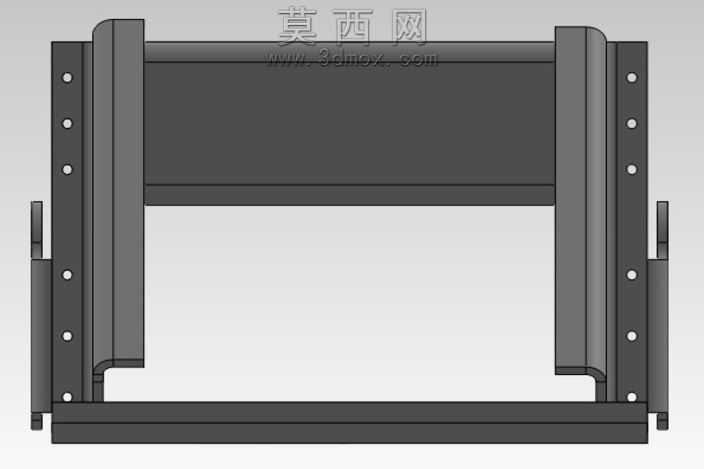

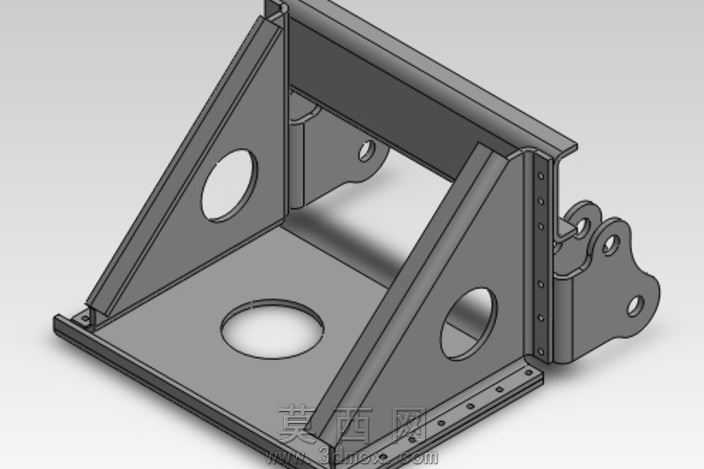

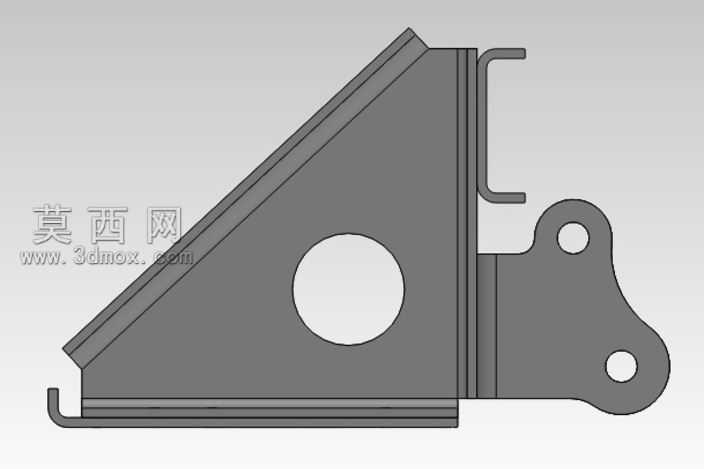

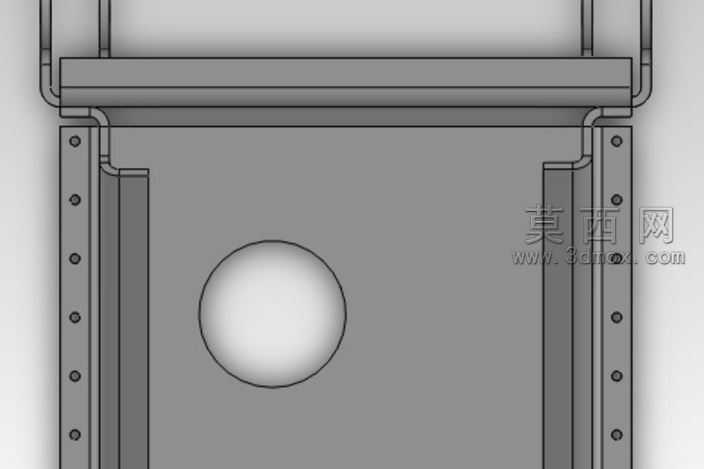

本作品为三角加强构型的钣金类支架管接头三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循钣金加工工艺逻辑，所有折弯、冲孔、翻边特征均预留合理的工艺余量，可直接对接钣金下料、折弯、焊接的生产工序。模型渲染阶段采用哑光金属材质搭配柔和环境光，清晰呈现各结构的轮廓边界与装配关系，无过度光影特效干扰结构识别。结构设计上，主体采用双侧三角筋板搭配底部安装平板的承力构型，双侧三角筋板上开设圆形减重孔，在不损失结构刚性的前提下有效降低整体自重，底部安装平板边缘排布均匀的螺栓安装孔，可实现与安装基面的牢固锁附；模型右侧集成带铰接孔位的管路连接耳座，可适配对应规格的管路接头铰接安装，筋板与底板、侧边立板之间的连接位置均做焊接坡口预留设计，保证焊接工序的可操作性与连接强度。设计思路围绕管路系统的支撑固定需求展开，针对管路布设场景中常见的振动、载荷冲击问题，通过三角稳定结构提升整体抗形变能力，减重孔的位置经过受力仿真校核，避开应力集中区域，安装孔位的排布适配通用安装基面的孔距标准，耳座的铰接孔公差符合通用机械连接件的配合要求，整体结构兼顾轻量化与结构强度，可直接用于液压气动管路系统的支撑固定场景，建模过程中所有特征均保留完整参数，使用者可根据实际管路规格、安装空间需求快速调整孔位尺寸、筋板角度、板材厚度等参数，无需重新搭建基础构型，大幅提升二次设计的效率。模型各零件之间的装配关系清晰，无干涉、无冗余特征，所有边角均做合理的圆角处理，避免锐边带来的加工与安装安全隐患，整体结构符合钣金加工的工艺规范，不存在无法落地生产的异型结构。
