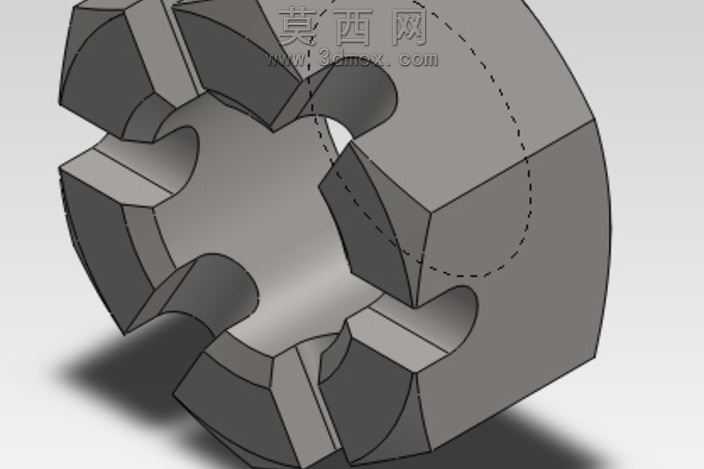

M10开槽六角锁紧螺母三维结构设计

本作品为M10规格开槽螺母的三维参数化建模成果，建模过程严格遵循机械紧固件的标准尺寸规范，首先通过草图绘制螺母的正六边形外轮廓基准，拉伸生成螺母的主体基体，随后在内孔位置绘制M10标准螺纹的牙型轮廓，通过螺旋线扫描切除生成完整的内螺纹结构，保证螺纹参数符合公制螺纹的公差要求。针对螺母端部的开槽结构，建模时先在螺母上端面绘制均匀分布的槽位截面草图，通过拉伸切除生成六处等距分布的径向开槽，槽位的宽度、深度均匹配标准开槽螺母的尺寸要求，开槽边缘做了微小的倒角处理，既符合实际加工的工艺特征，也避免模型出现尖锐棱边的渲染失真问题。材质设置上选用了常用的碳素结构钢材质参数，调整金属材质的粗糙度、反射率参数，还原钢制紧固件的哑光金属质感，渲染时采用柔和的环境光搭配定向主光源，清晰呈现螺母的外轮廓棱角、内螺纹牙型以及开槽结构的细节特征，通过剖视视角的渲染处理，可以直观展示螺母内部的螺纹走向与开槽的贯通结构。设计过程中特意区分了该开槽螺母与城堡螺母的结构差异，本模型的开槽深度更浅、槽位数量为六处，适配M10规格的螺栓配合使用，开槽结构用于配合开口销实现螺纹副的防松锁紧，建模时对螺母的所有棱边都添加了符合工艺要求的微小倒角与圆角，还原实际五金零件的加工特征，避免模型出现不符合生产实际的尖锐结构。整体建模过程采用全参数化的设计逻辑，所有尺寸均关联全局参数变量，后续可通过修改参数快速适配不同规格的开槽螺母设计需求，模型的结构完整性高，可直接用于机械装配的干涉检查、紧固件选型的可视化展示以及机械设计教学的演示素材。
