M10规格开槽锁紧城堡螺母结构设计

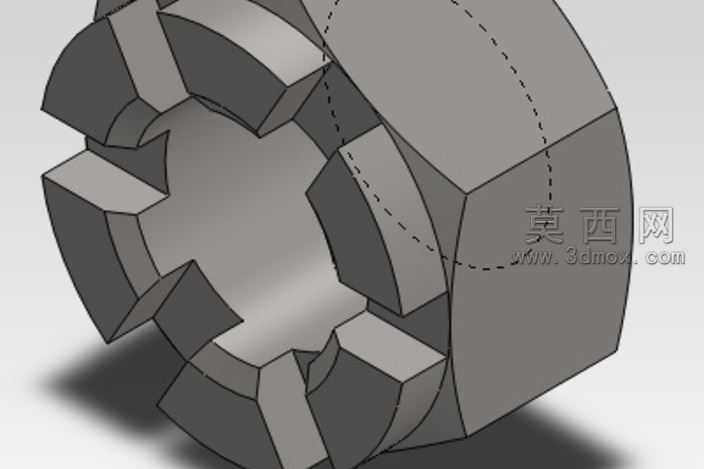

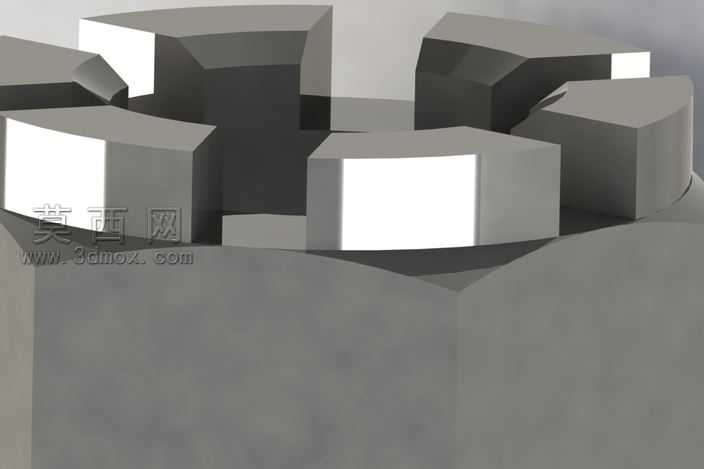

本作品为M10规格城堡螺母的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，整体建模逻辑遵循机械紧固件的实际加工成型逻辑，从基础回转体特征搭建入手，首先绘制螺母主体的截面轮廓，通过回转命令生成六角外形与内螺纹孔的基础基体，保证螺母对边尺寸、内螺纹公称直径、整体高度等核心参数完全符合公制紧固件的通用尺寸规范。后续针对城堡螺母特有的开槽结构进行特征创建，通过精准的圆周阵列操作，在螺母上端面均匀分布六处矩形开槽，开槽的宽度、深度、相邻槽的夹角参数均经过严谨校核，确保开槽位置能够完美匹配开口销的穿装需求，实现螺纹连接后的防松锁紧功能，避免螺纹副在振动工况下出现回转松脱的问题。建模过程中对所有棱角位置添加了符合实际生产要求的工艺倒角与圆角特征，还原真实零件的加工工艺细节，避免模型出现尖锐直角的理想化错误。材质渲染阶段选用碳钢紧固件常用的氧化发黑材质效果，对金属表面的哑光质感、边缘轻微的反光特性进行了精细化调整，同时通过软件自带的光影追踪功能完成渲染输出，模型的投影、明暗层次自然真实，能够清晰展现螺母的六角外形、内螺纹牙型轮廓、上端开槽结构的细节特征。结构设计层面充分考量了城堡螺母的实际使用场景，内螺纹部分采用标准M10粗牙螺纹参数，六角外形适配常规标准扳手的夹持尺寸，上端开槽的位置精度经过阵列约束严格控制，保证穿入开口销后能够与螺栓杆部的径向销孔精准对齐，实现可靠的机械防松，整体模型特征树逻辑清晰，参数可编辑性强，可直接用于机械装配场景的虚拟装配验证、紧固件选型参考以及相关机械结构的教学演示使用，模型的几何精度满足工程应用的基本要求，不存在特征缺失、几何干涉等建模问题。
