带弹簧缓冲的偏心锁紧机械结构

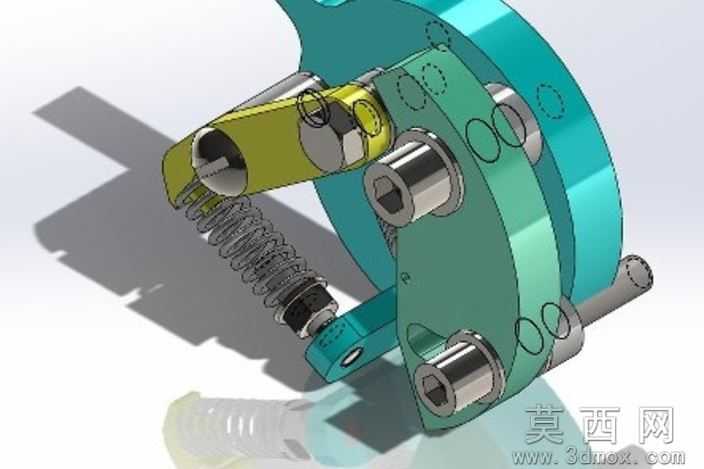

该作品通过三维建模软件完成全参数化设计，整体采用模块化装配思路构建，核心结构包含青蓝色主安装基座、黄色偏心锁紧摆臂、圆柱螺旋压缩弹簧、内六角圆柱头紧固件、铰接销轴等多个独立零部件。建模过程中对每个零件的尺寸公差、装配间隙做了严谨设定，基座部分通过拉伸、切除、孔位阵列等特征完成，表面预留了多组安装定位孔与铰接轴座，保证各运动部件的安装同轴度。偏心摆臂采用曲面与实体混合建模方式，端部设计为圆弧偏心轮廓，与弹簧配合实现锁紧后的缓冲防松效果，摆臂与基座之间通过销轴形成转动副，建模时严格控制转动副的配合间隙，保证摆臂转动顺畅无卡滞。弹簧部分采用螺旋扫描特征生成，参数匹配实际弹簧的节距、丝径、有效圈数，装配时与摆臂端部的定位柱、基座侧的定位槽精准配合，模拟真实工况下弹簧的压缩复位行程。渲染阶段采用实体着色加真实阴影效果，不同零部件赋予差异化材质：基座为哑光青蓝色金属漆材质，紧固件为亮面不锈钢材质，弹簧为发黑弹簧钢材质，摆臂为黄色阳极氧化铝材质，通过光影效果清晰展现各部件的装配层次与结构关系。设计思路围绕快速锁紧与缓冲防松的功能需求展开，整体结构紧凑，运动逻辑清晰，可直接应用于需要快速夹紧、频繁开合的工装夹具、小型设备舱门锁紧等场景，建模过程中所有零件均保留可编辑参数，方便后续根据实际使用需求调整尺寸规格、适配不同的安装空间与锁紧力要求。
