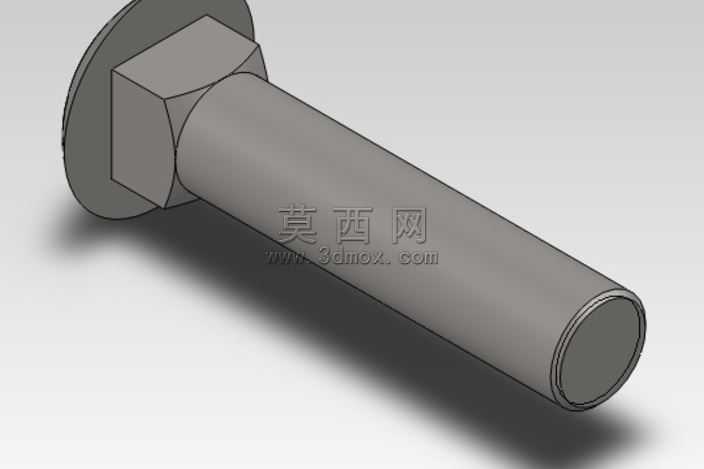

可参数化调整的M10马车头螺栓三维建模作品

本作品为M10规格马车头螺栓的三维参数化建模成果，建模过程基于主流三维机械设计软件完成，整体建模逻辑围绕标准紧固件的结构特征展开，同时预留了锥值参数调整接口，可通过修改对应参数快速适配不同尺寸规格的同类型马车头螺栓设计需求，大幅提升同系列零件的建模复用效率。建模阶段首先梳理马车头螺栓的核心结构组成：带圆形法兰面的方颈结构、光杆过渡段、末端螺纹段三个核心部分，首先通过草图绘制螺栓头部的圆形法兰轮廓与方颈截面，采用拉伸凸台命令生成头部基础实体，针对方颈与法兰面的衔接位置做了精准的圆角过渡处理，还原真实马车头螺栓头部防转结构的设计细节，保证方颈部分在装配时可嵌入被连接件的预制方槽内，实现安装过程中的防转功能。光杆部分采用同轴拉伸生成，与方颈衔接位置做了平滑的过渡处理，避免应力集中的结构缺陷，光杆直径严格匹配M10螺栓的标准杆径尺寸，长度参数可随整体规格调整同步变化。螺纹段部分采用软件的螺旋线扫描切除方式生成标准三角螺纹，螺纹牙型、螺距均符合普通公制螺纹的标准规范，螺纹收尾位置做了合理的退刀结构处理，还原真实机加工螺纹的工艺特征。材质与渲染阶段，为模型赋予了常用的碳钢金属材质，调整材质的粗糙度、金属度参数还原镀锌螺栓的哑光金属质感，渲染时采用柔和的环境光配合定向补光，清晰呈现螺栓各部分的结构轮廓、棱边过渡与曲面细节，法兰面的平整质感、方颈的棱角特征、光杆的圆柱面质感、螺纹的牙型细节都在渲染效果中得到清晰展现。设计思路上，本模型没有采用固定尺寸的死建模方式，而是将螺栓的头部直径、方颈尺寸、光杆长度、螺纹长度、锥值等核心尺寸设置为可驱动的参数变量，使用者只需修改对应参数数值，即可快速生成不同规格、不同适配尺寸的马车头螺栓模型，无需重复从零开始建模，可直接用于紧固件装配场景的虚拟装配、干涉检查、工程图导出等工作，适配机械设计、产品开发过程中的标准件调用需求，模型结构完整无破面，特征树逻辑清晰，参数关联合理，可编辑性强，能够满足不同设计场景下的使用需求。
