适配1602与2004LCD的I2C转接背包

　　在嵌入式开发、小型工控终端、学生电子实训项目的搭建过程中，1602、2004这类字符型LCD显示屏是极为常用的人机交互显示部件，但这类显示屏原生采用并行接口传输数据，往往需要占用主控板8个左右的IO口资源，对于引脚资源紧张的小型单片机开发板而言，过多IO口被显示功能占用，会直接限制其他功能模块的接入，I2C转接背包正是为解决这一实际工程痛点设计的配套转接部件。

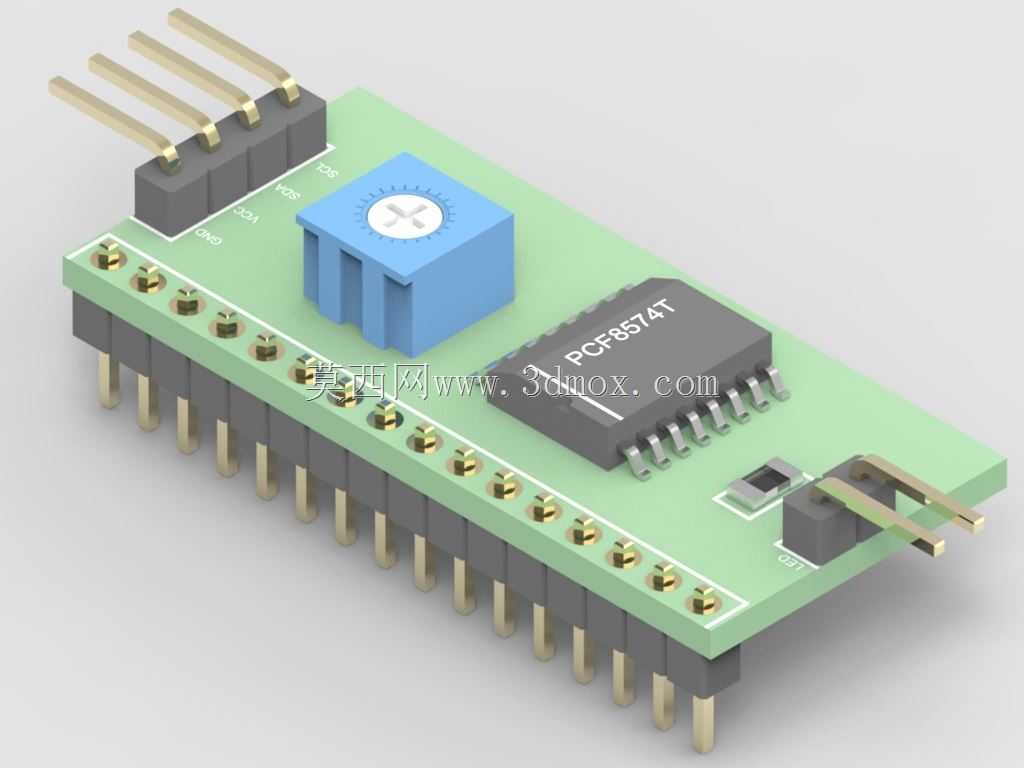

　　该转接板的核心逻辑是通过板载的PCF8574T芯片完成I2C总线信号到并行接口信号的转换，仅需要SDA、SCL两根通讯线，加上电源与接地引脚，总共4根连线即可实现原本需要8根以上数据线才能完成的显示数据传输，大幅降低主控端的IO口占用，同时简化接线流程，减少多线并行接线带来的错接、虚接风险，在面包板原型搭建、小型设备内部布线时，能有效压缩接线占用的空间，降低布线复杂度。

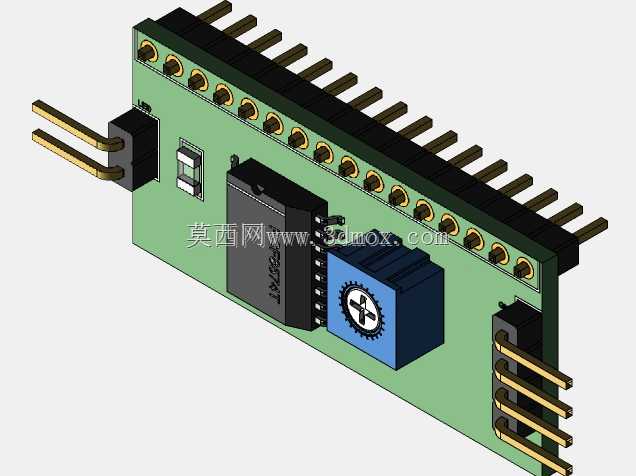

　　从结构设计层面来看，整个转接板采用直插叠层安装的思路，板体尺寸完全匹配1602、2004LCD的背部安装孔位与排针间距，排针布局直接对应LCD屏背部的并行接口排针位置，使用时可以直接将转接板插装在LCD屏的背部排针上，不需要额外的飞线连接，叠装后整体厚度控制在合理范围，不会额外占用过多的设备内部安装空间，适配多数小型设备外壳的内部安装余量。板上集成的蓝色多圈可调电位器，直接对应LCD的显示对比度调节功能，安装完成后不需要额外外接电位器，直接通过板上的电位器即可调整屏幕显示的对比度，适配不同光线环境下的显示需求，电位器的选型采用标准卧式多圈可调结构，调节旋钮位于板体边缘位置，叠装后依然可以方便地用螺丝刀进行调节操作。

　　板上的所有元器件布局都经过实际安装验证，排母、排针的焊盘位置严格对应元器件的物理尺寸，PCF8574T芯片采用SOP封装贴装在板体中部，周边预留足够的焊盘间距，既方便手工焊接组装，也避免元器件之间的距离过近带来的焊接短路风险。板体边缘引出的I2C接口排针采用标准2.54mm间距，适配市面上绝大多数杜邦线、面包板的接线规格，同时接口引脚定义遵循通用I2C模块的引脚排序，VCC、GND、SDA、SCL的顺序和多数常用传感器模块保持一致，减少接线时的引脚定义核对成本。

　　在实际应用场景中，这类转接背包不仅适用于个人DIY项目的原型搭建，在小型量产的工控显示终端、环境监测显示节点、小型设备参数显示面板中也有广泛使用，通过I2C地址的配置，单组I2C总线还可以挂载多个同类型的显示模块，进一步拓展多屏显示场景下的接口利用率。设计过程中所有尺寸参数均参考对应元器件的官方数据手册取值，电位器、排针排母、接口芯片的安装位置都经过干涉校验，确保叠装到LCD背部时不会和LCD屏本身的结构件产生碰撞，板体的轮廓尺寸完全控制在LCD屏的背部投影范围内，不会突出屏体边缘，适配常规LCD屏的安装固定方式，不需要额外修改原有LCD的安装结构即可直接配套使用。

　　板载的上拉电阻、电源滤波电容等辅助元器件都采用通用贴片规格，既压缩板体占用空间，也方便后续的维护替换，电源引脚处预留的滤波电容可以有效降低总线通讯过程中的电源纹波干扰，提升I2C通讯的稳定性，避免长距离接线时出现的通讯丢包、显示乱码问题。整个模块的安装不需要额外的固定结构，依靠排针与排母的插接摩擦力即可实现和LCD屏的可靠连接，在震动幅度不大的应用场景下完全可以稳定工作，如果是在高震动的工业场景使用，也可以通过板上预留的安装孔位配合螺丝进行二次固定，进一步提升连接可靠性。
