1602字符型液晶显示模块结构设计

　　在嵌入式开发、小型工控终端、教学实验装置这类场景里，1602字符液晶屏是出镜率极高的人机交互部件，很多刚接触硬件结构设计的工程师，第一次做面板开孔、安装位匹配时，往往会因为手里只有器件手册的二维尺寸，对实际装配的干涉边界、接插件避让空间没概念，建出来的安装结构要么装的时候屏体卡不进去，要么排线弯折半径不够扯断焊盘，这个三维结构就是完全对照实物测绘、结合公开器件手册的核心尺寸做的还原，能直接用来做装配干涉校验、面板结构适配。

　　先从实际用途说，这类1602屏本身是只能显示ASCII字符、自定义简单字模的单色显示部件，不像彩屏能做复杂图形渲染，胜在驱动逻辑简单、功耗低、供货稳定，从老式的温控器面板、串口调试终端，到学生做的单片机实验板、小型门禁的状态提示区，甚至很多老款工业手持抄表仪的显示区，用的都是这个规格的屏，它的显示区域固定为两行，每行16个5*8点阵的字符位，刚好能放下短指令提示、数值参数这类短文本，不需要做复杂的UI渲染，驱动代码量极小，对主控的资源占用可以忽略，这也是它上市这么多年还没被完全淘汰的核心原因。

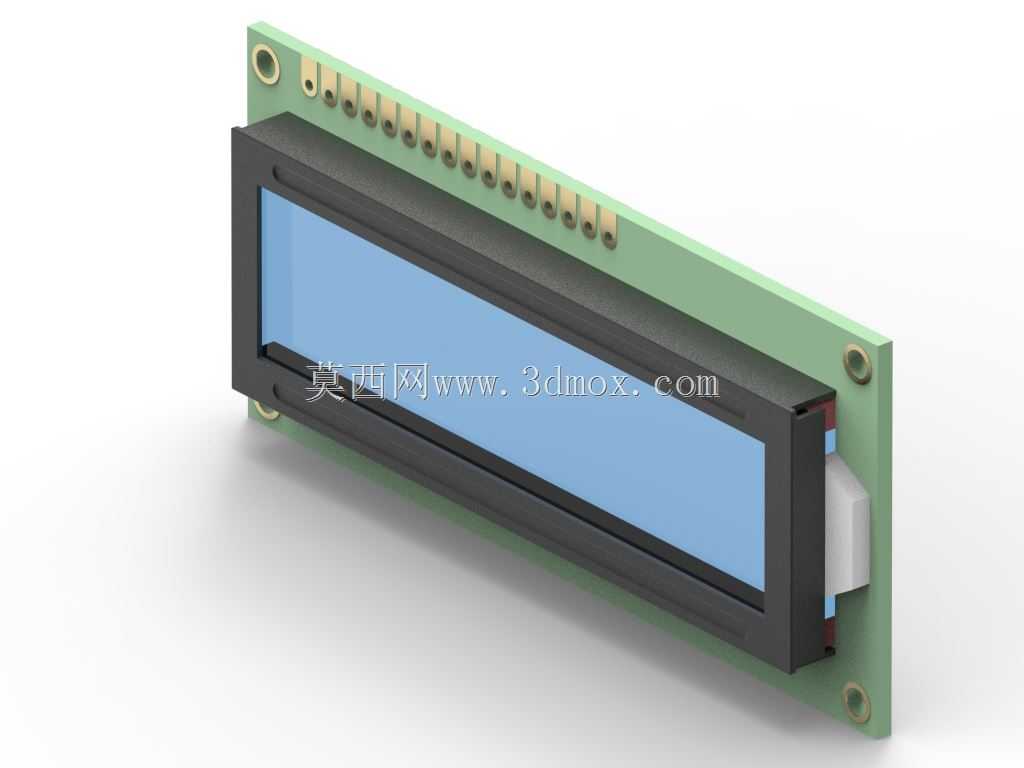

　　说回结构设计本身，做这个模型的时候没有完全照搬单一厂家的 datasheet 尺寸，因为市面上流通的1602屏虽然核心显示区尺寸统一，但PCB板的固定孔位、侧边对比度调节电位器的位置、背面驱动芯片的凸起高度其实有细微差别，建模时先以卡尺实测的通用款实物为基准，把所有会影响装配的边界尺寸做了冗余兼容：首先是PCB基板的整体轮廓，四个安装孔的中心距严格对齐行业通用的安装孔位标准，孔位做了沉台示意，对应M2螺丝的安装空间，孔边到板边的距离留足了螺丝头的避让量，不会出现螺丝拧上去压到板上走线的问题。屏体正面的液晶保护玻璃四周的黑色塑封边框，做了准确的台阶差，这个尺寸是面板开孔的核心参考——很多新手做面板开孔时只量了玻璃显示区的大小，没算塑封边框的压边宽度，最后开出来的孔要么露出来黑边影响外观，要么孔太小屏塞不进去，模型里特意把塑封边框的压边厚度、台阶高度做了明确的结构表达，做面板结构时直接提取这个轮廓做开孔剪切，就能刚好把屏体嵌进去，正面只露出蓝色的显示区域，边框被面板压住0.5mm左右，既不会漏缝也不会压到玻璃导致碎裂。

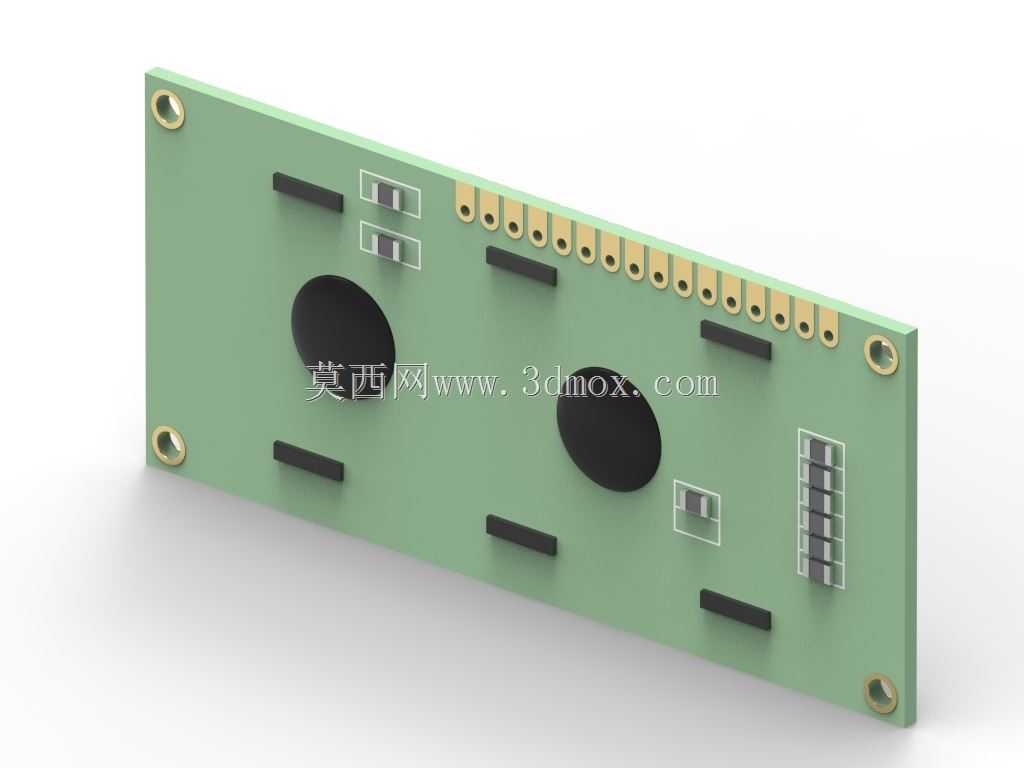

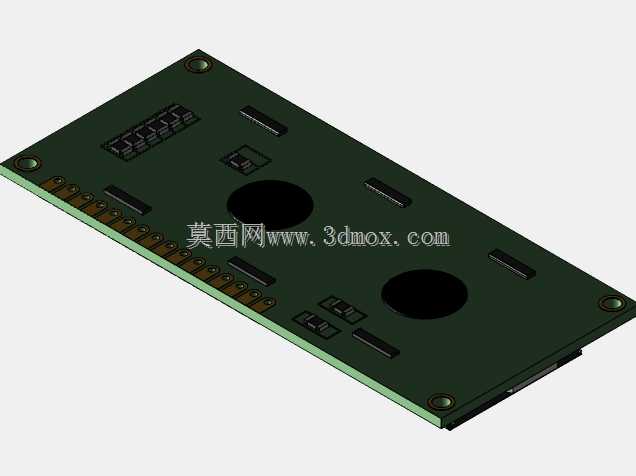

　　然后是容易被忽略的安装边界问题，屏体背面的驱动COB绑定区、排针焊盘的凸起高度，模型里都做了还原：很多人做结构时只算屏的总厚度，没考虑背面排针插上去之后的突出长度，最后装的时候排针顶到后面的主控板，导致屏装不到位，甚至把焊盘顶掉。这个模型里把16个引脚的排针高度、焊盘的突出量都做了准确建模，装配时只要预留对应的空间，就能避免这类干涉。还有侧边的对比度调节电位器，不同厂家的电位器旋钮高度不一样，模型里取了市面上最常见的立式电位器的最大外轮廓尺寸，做结构时在侧边对应的位置留好调节缺口，不用拆面板就能用小螺丝刀调屏幕对比度，这点在做密闭外壳的设备时尤其重要，总不能为了调个对比度把整个外壳拆开。

　　还有排线的避让空间，虽然1602大多是直插排针连接，但也有部分款是用FPC软排线连接的，模型里在排针位置的下方留足了软排线的弯折空间示意，弯折半径按FPC线的最小安全半径1.5倍做了预留，不会出现排线折死导致断线的问题。另外屏体和PCB板之间的缓冲泡棉层，模型里也做了厚度表达，这个泡棉是用来缓冲震动、防止玻璃和PCB硬接触碎裂的，做结构时不要把这个空间硬顶住，要留0.3mm左右的间隙，不然装配时压力直接传到玻璃上，很容易把液晶层压漏，出现显示缺划的问题。

　　从选型适配的角度说，用这个三维模型做结构设计的时候，不用再反复核对不同厂家的尺寸差，因为核心的安装孔位、显示区位置、外轮廓最大尺寸都是按行业通用的兼容尺寸做的，只要结构是按这个模型做的，市面上绝大多数同规格的1602屏都能直接装进去，不用针对某一个厂家的货单独改模，这点对批量生产的设备很重要，不会因为某一家供应商断货就导致整个结构装不上。另外模型里的显示面做了蓝色底的示意，对应市面上最常见的蓝底白字款的视觉效果，做产品渲染的时候也能直接用，不用再单独贴外观贴图。

　　实际装配的时候还要注意，屏的正面不要和透明保护窗贴太死，要留0.2mm左右的空气层，不然夏天温度高的时候，保护窗的塑料和屏的塑封边框热胀冷缩率不一样，容易把玻璃顶变形，导致显示颜色不均匀，这个间隙在模型的总厚度尺寸里已经留好了参考，做结构时直接参照这个尺寸留间隙就行。还有四个安装孔的锁附力度，不要用太大的扭矩，因为PCB板很薄，拧太紧会把板拉弯，导致玻璃受力碎裂，模型里的安装孔周围做了补强区域的示意，锁螺丝时只要压到补强区就够了，不用死命拧。

　　很多人觉得1602屏是很老的部件，结构简单随便画画就行，但实际做项目的时候，往往就是这种小部件的尺寸没核对好，导致整个外壳打样回来装不上，耽误项目进度，尤其是做小批量的定制设备，外壳打样一次的成本不低，反复改模的时间成本更高，用准确的三维模型提前把所有干涉点都校验一遍，能省掉很多后期试装的麻烦。这个模型把所有会影响装配的结构细节都做了还原，没有省略任何会产生干涉的特征，不管是做教学实验装置的结构设计，还是做工控小终端的面板适配，都能直接拿来用，不用再自己拿着卡尺一点点测绘，省掉很多重复建模的时间。
