双轴摇杆式Arduino控制输入模块

　　在嵌入式控制项目的人机交互环节，手动输入装置的选型直接影响操作的流畅度与控制精度，这类双轴摇杆模块是小型控制终端、移动机器人遥控端、简易机械臂手动操控台里最常用的输入部件，适配绝大多数主流开源控制板的IO接口，不需要额外设计信号调理电路就能直接接入主控系统。从结构设计来看，整个模块采用分层堆叠的装配逻辑，底部是玻纤环氧材质的安装基板，基板四角预留了标准安装孔位，孔位间距匹配通用面包板与原型板的安装网格，既可以直接插装在面包板上做原型验证，也能通过M2规格的紧固件固定在设备外壳或者控制支架上，安装时需要注意基板下方排针的伸出长度，预留足够的布线空间，避免排针与金属安装面接触造成信号短路。基板上方是摇杆的核心传感部分，

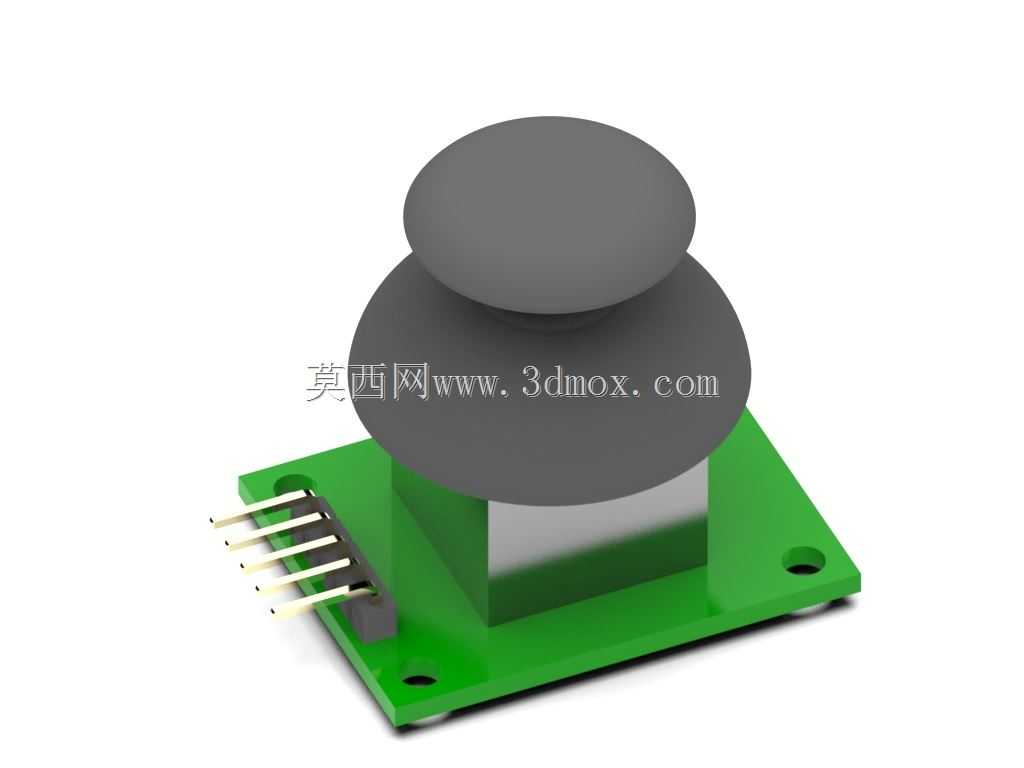

　　采用两个正交布置的电位器分别采集X轴与Y轴的偏转量，摇杆处于中位时两个电位器都处于中间阻值位置，输出对应主控板参考电压一半的电平信号，当摇杆向任意方向偏转时，对应轴的电位器阻值随偏转角度线性变化，输出0到参考电压区间的连续模拟信号，主控端通过AD采样就能获取当前摇杆的偏转方向与幅度，部分同类型模块还会在摇杆下压方向集成轻触开关，实现按键确认的第三路输入功能，不过这个版本的结构里没有集成下压按键，仅保留双轴模拟量输出的功能。摇杆的操作部分采用双层帽状结构，下层是直径更大的支撑圆盘，上层是贴合指腹的圆形操作帽，表面做哑光磨砂处理，操作时手指不容易打滑，偏转角度的限位结构集成在电位器与基座的连接位置，最大偏转角度控制在合理区间，

　　既保证足够的控制量程，也避免偏转角度过大造成电位器内部结构损坏。实际项目应用中，这类模块常用来做小型移动机器人的运动速度与方向控制，摇杆的X轴偏转量对应机器人的转向角度，Y轴偏转量对应前进后退的速度值，中位状态下机器人保持静止，也可以用在云台控制场景里，两个轴分别对应云台的水平与俯仰角度调节，配合主控里的死区参数设置，过滤摇杆中位的微小漂移，避免设备出现无操作时的误动作。设计集成这类模块的时候，需要注意信号走线的抗干扰处理，模拟信号走线尽量远离电源回路与高频信号线路，必要时可以在信号输出端增加小容量滤波电容，减少采样值的波动；安装结构上要保证摇杆操作帽高出设备面板的高度合适，预留足够的手指操作空间，避免面板边缘干涉摇杆的全角度偏转，

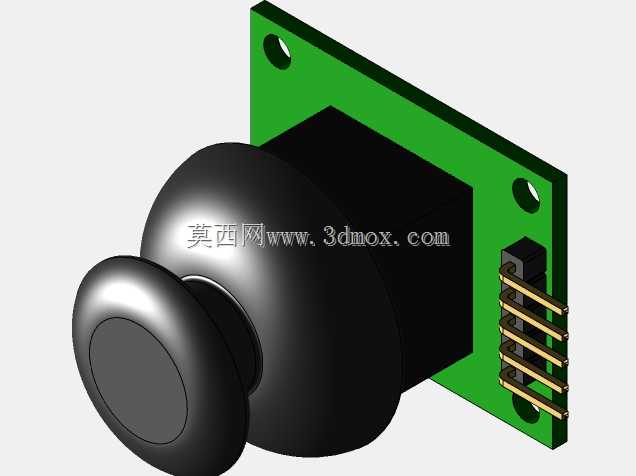

　　同时在基板与安装面之间可以增加薄绝缘垫片，防止焊接点接触金属外壳造成短路。从结构建模的角度来看，这个模型完整还原了模块的实际装配关系，基板的轮廓、排针的间距与伸出长度、安装孔的位置与直径、摇杆帽的外形尺寸都和实物一致，做设备结构设计的时候可以直接导入这个模型进行安装位的干涉检查，提前预留好模块的装配空间，不需要反复测量实物尺寸调整结构，能有效缩短原型开发的结构验证周期。这类模块的工作环境适应性比较强，常规室内环境下不需要额外做防护结构，如果用在户外或者多粉尘的场景，可以在摇杆活动位置增加柔性防尘罩，避免粉尘进入电位器内部造成接触不良，影响信号输出的稳定性。
