手机外壳侧向顶出注塑模具结构

　　这套三维结构呈现的是一副针对消费电子薄壁壳体类零件开发的侧向顶出注塑模具，核心解决的是手机类外壳在成型过程中侧壁带倒扣、常规直顶方式无法顺利脱模的工程难题。在消费电子塑胶件量产车间里，这类模具常年安装在中小吨位卧式注塑机上，配合自动化机械手取件，单模次成型周期通常控制在二十秒上下，直接决定了手机保护壳、面框类零件的量产节拍与外观良率。

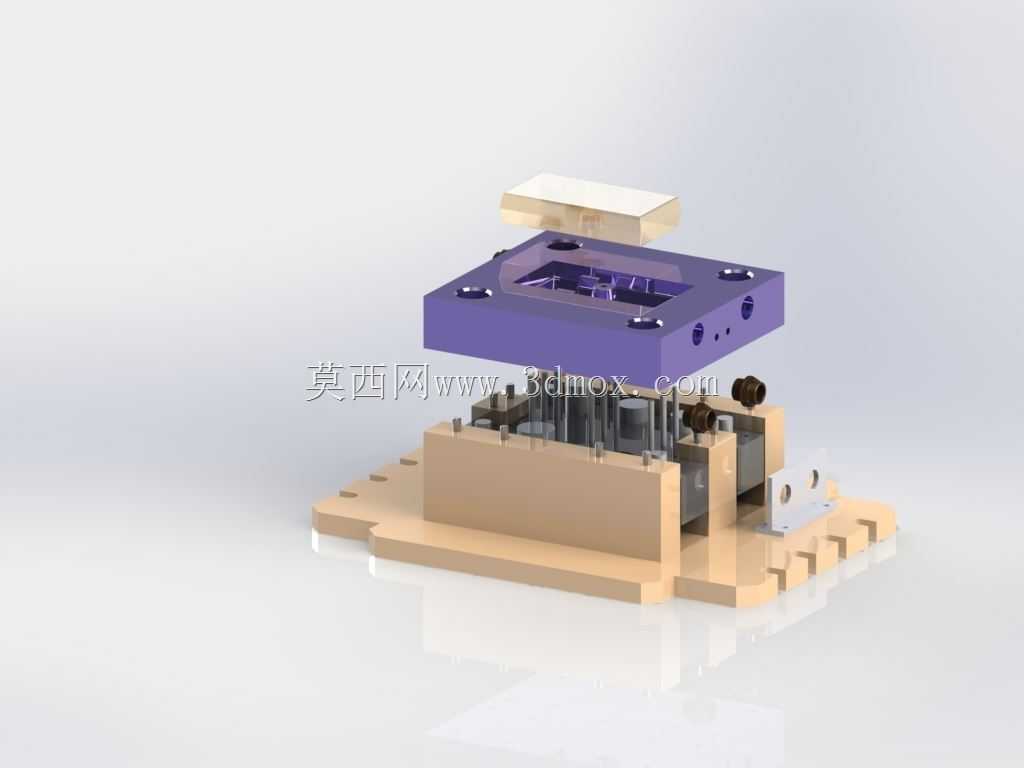

　　从实际用途看，模具要完成的动作链条很清晰：熔融塑料经主流道、分流道进入型腔，保压冷却后，动定模先沿主分型面打开，侧向倒扣区域不能强行随开模方向拉出，否则会拉伤塑件侧壁，因此需要先完成侧向抽芯动作，再由顶出板带动顶针、斜顶等元件把成品从型芯上平稳顶出。图中可以看到分层堆叠的模板关系：最上方浅色板件对应定模侧的面板与型腔固定板，紫色板为型腔镶件所在的模板，下方米色基座部分则是动模侧的模脚、顶出空间与型芯固定板，中间密布的立柱、导套、复位杆与弹性元件构成了整套动作的支撑与回位系统。

　　设计思路上，这类侧顶结构首先要处理的是抽芯距与顶出行程的匹配。侧向倒扣的深度决定了滑块或斜顶需要横向移动的最小距离，工程上一般会在倒扣脱离量基础上再留两到三毫米安全余量，避免合模时镶件与塑件发生干涉。斜顶的倾斜角度通常取五到八度，角度过小会导致顶出所需行程过长，角度过大则会让斜顶承受的侧向分力激增，加剧导向槽磨损。模型中紫色型腔板上预留的多组螺丝孔与定位销孔，正是用于镶件的精确固定——型腔与型芯镶件单独加工、热处理后装入模板，既方便抛光与维修更换，也能在局部磨损时只换镶件而不动整副模架，降低后期维护成本。

　　外形尺寸与安装边界方面，这类面向六寸左右手机外壳的模具，整体长宽通常控制在三百五十毫米乘四百毫米区间，闭合高度在三百毫米上下，适配锁模力八十到一百五十吨的注塑机。模架四周伸出的压板槽与定位环是上机安装的关键边界：定位环要与注塑机定模板中心孔配合对中，主流道衬套球面半径需与射嘴球面匹配，防止漏胶；动模侧模脚之间留出的空间容纳顶出板，顶出孔位置必须对准注塑机的顶棍孔位，这一点在建模阶段就要对照设备图核对，否则到了试模现场会出现顶棍顶不到板的低级问题。图中底座边缘的齿状与缺口结构，对应模具在注塑机模板上的装夹避让位，侧面露出的接头则是冷却水路的进出口，用于接入模温机循环水，控制型腔表面温度均匀，减少壳体翘曲与内应力。

　　功能特性上，整套结构把导向、成型、抽芯、顶出、冷却五大系统集成在紧凑模架内。四根导柱导套承担动定模开合的导向，保证型腔同轴度；侧向机构通过斜导柱或斜顶把开模的直线运动分解出横向位移，完成倒扣脱模；顶出系统采用多点均匀布置顶针，针对薄壁壳体避免顶白、顶穿；冷却水路在镶件内部随形排布，缩短冷却时间。对结构设计从业者而言，这副模型的价值在于直观展示了侧抽芯与顶出动作在三维空间里的时序关系：抽芯必须先于或同步于顶出完成，复位则要在合模过程中靠复位杆与弹簧让顶出板先回位，防止斜顶与型腔相撞。建模时需要逐一校验各运动件在开模、抽芯、顶出全行程中的干涉情况，尤其是斜顶与顶针、滑块与冷却水路之间的空间避让，这些细节往往是新手设计中最容易出问题的地方，也是模具能否一次试模成功的关键所在。
