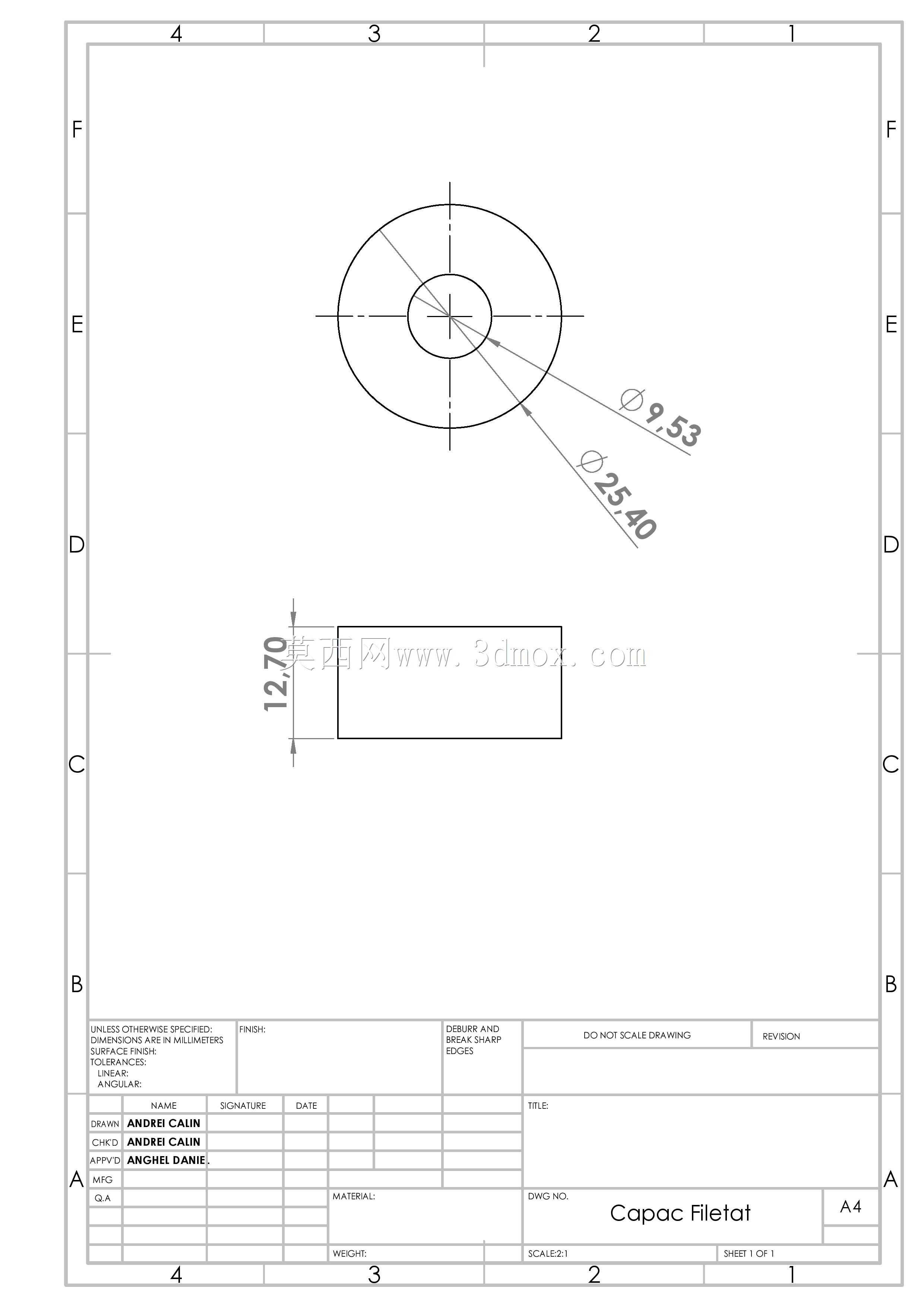

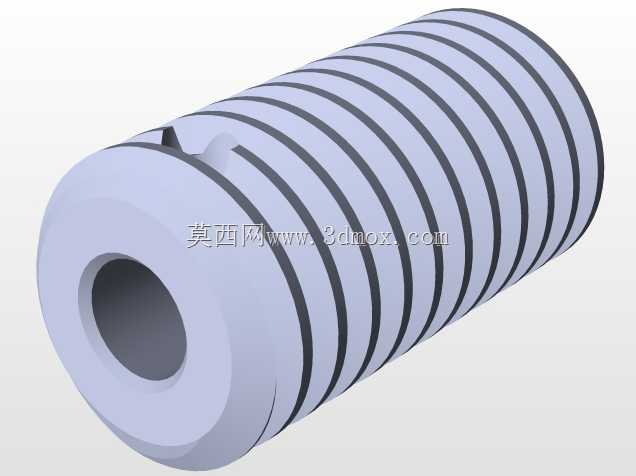

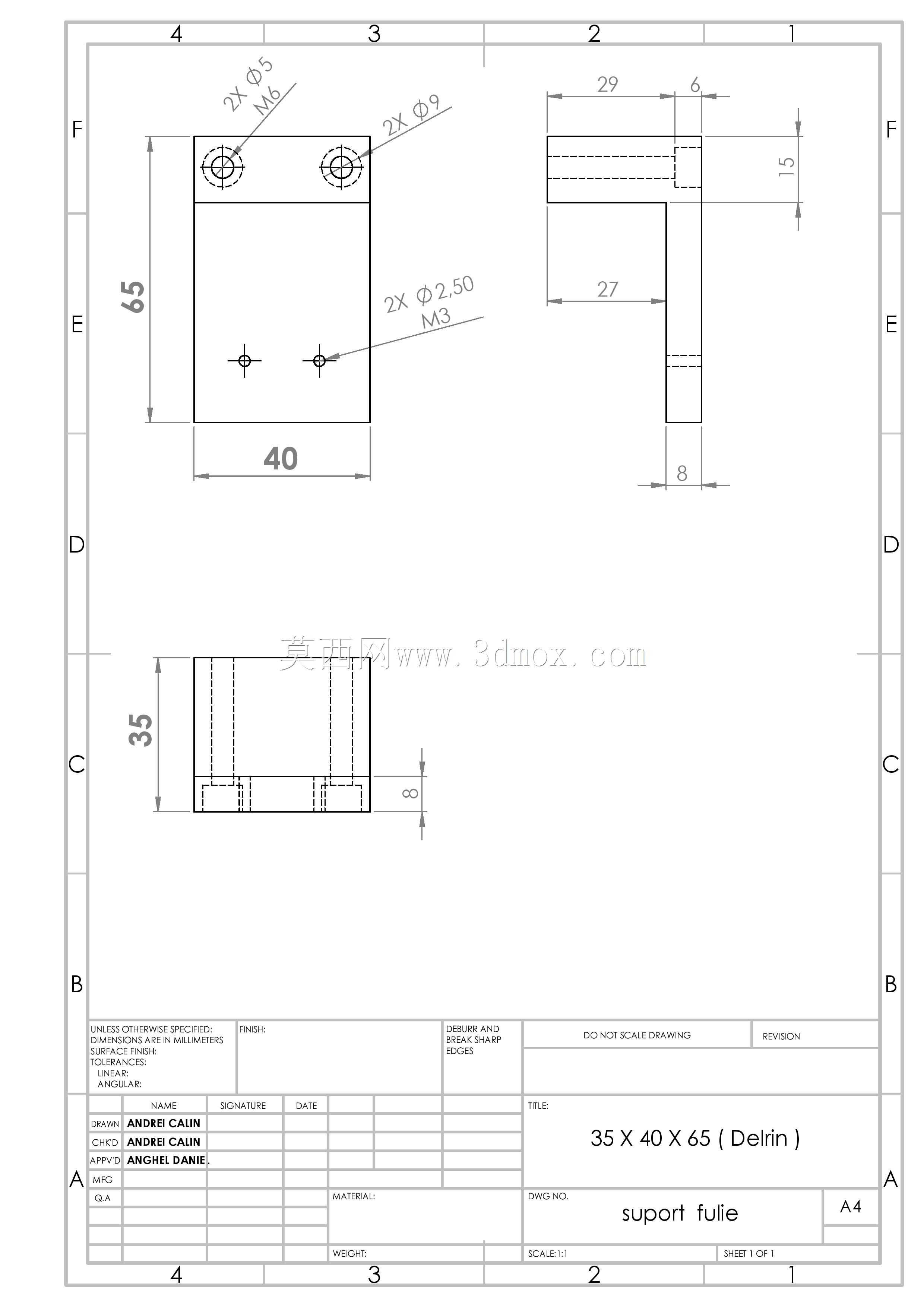

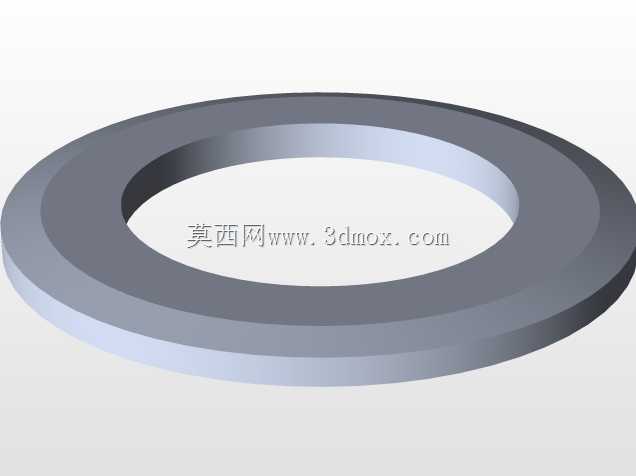

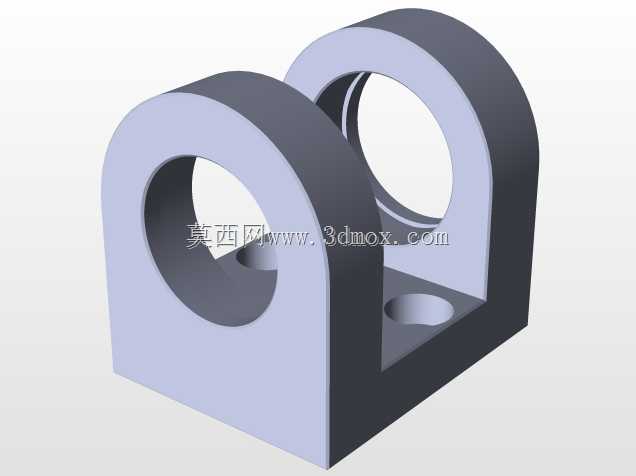

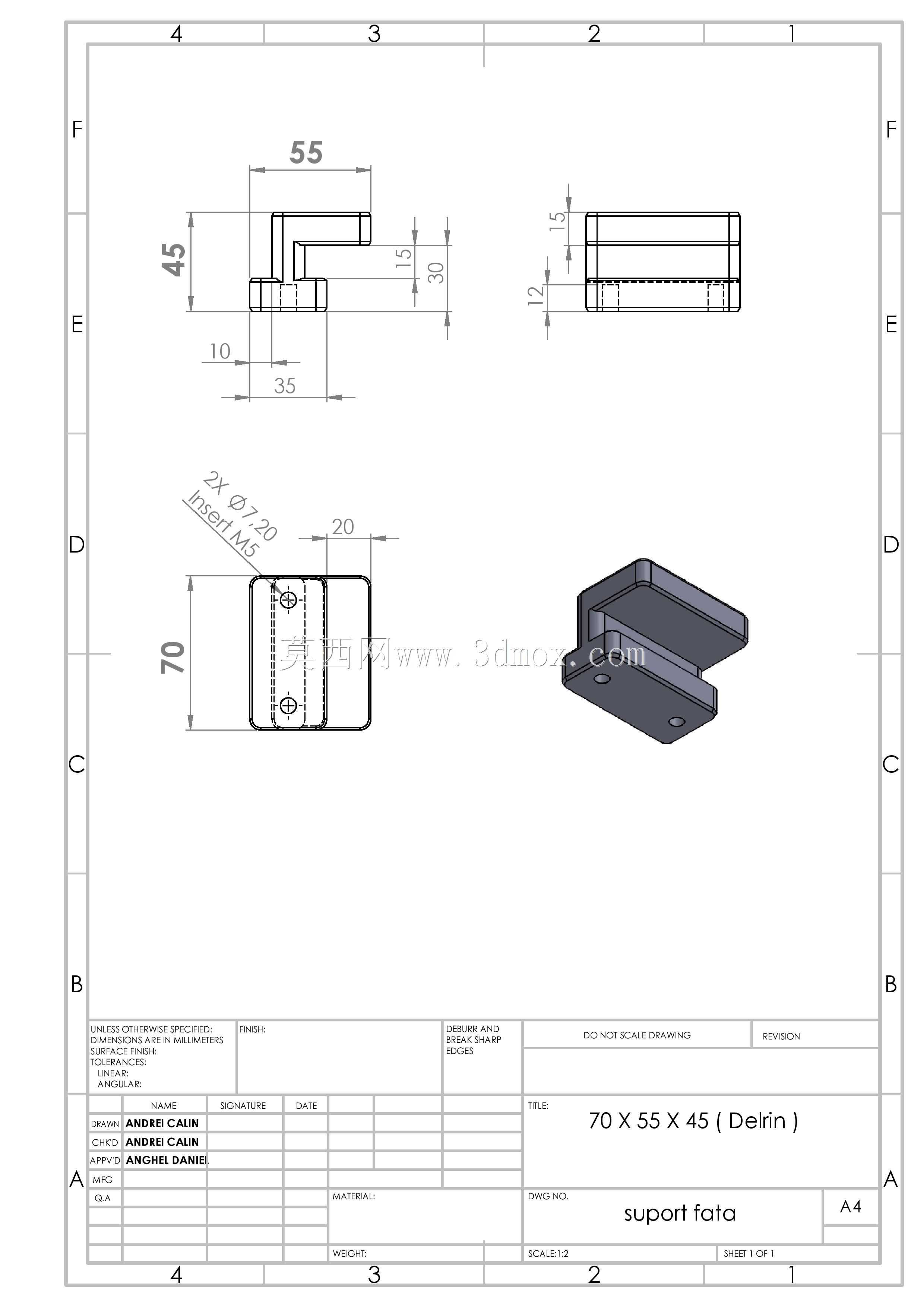

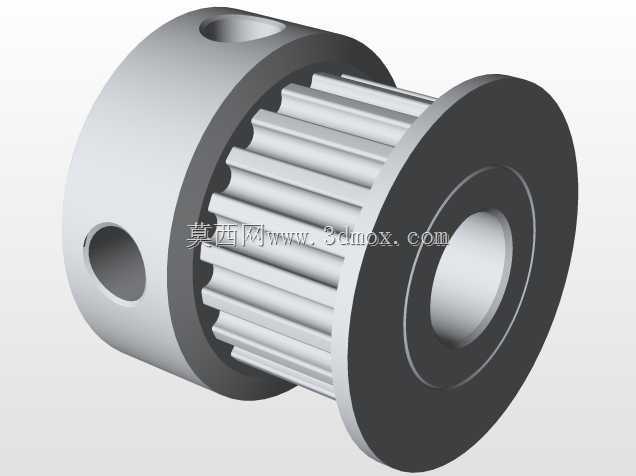

直线摩擦测试实验工装结构设计方案

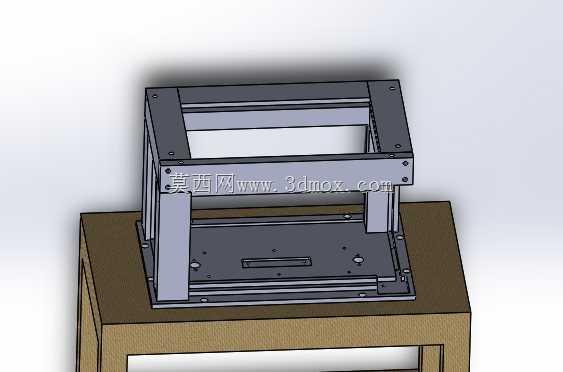

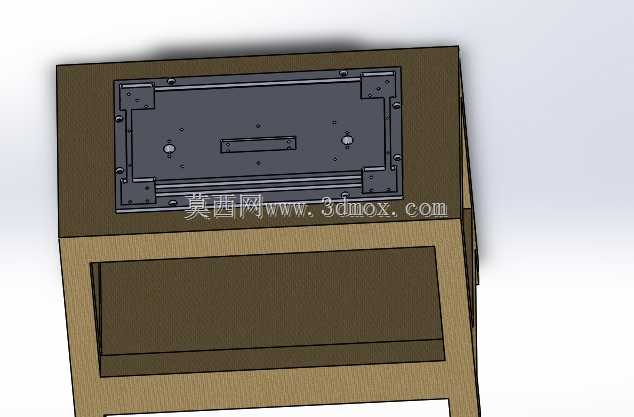

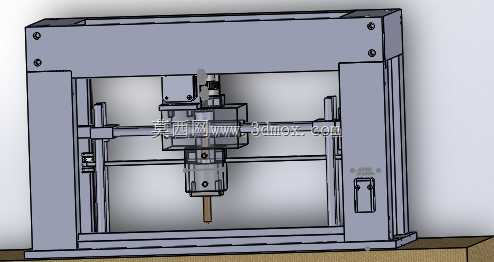

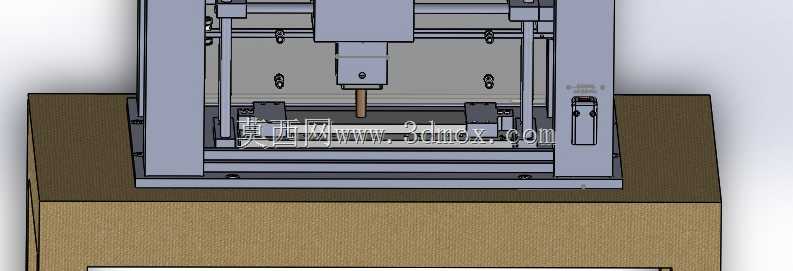

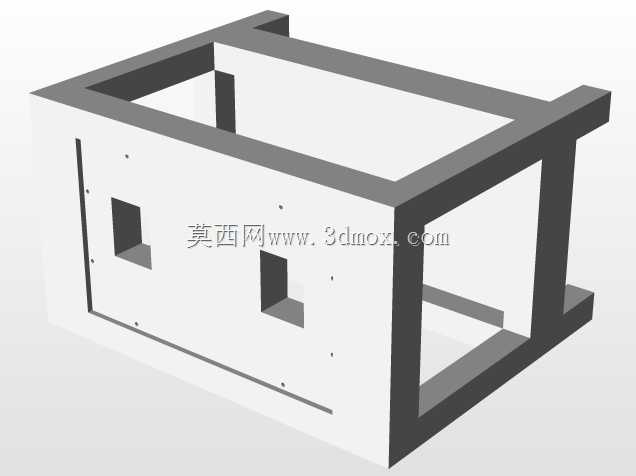

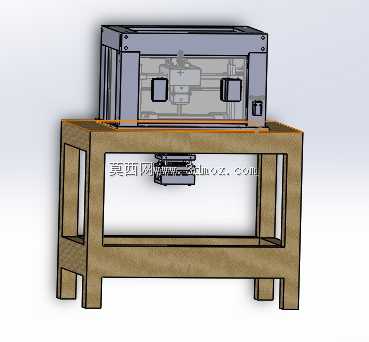

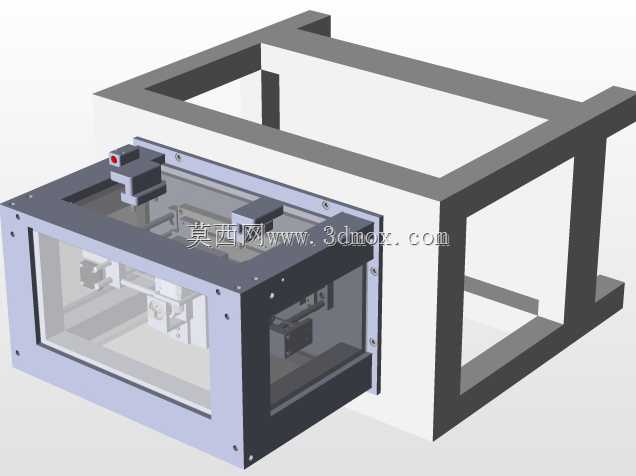

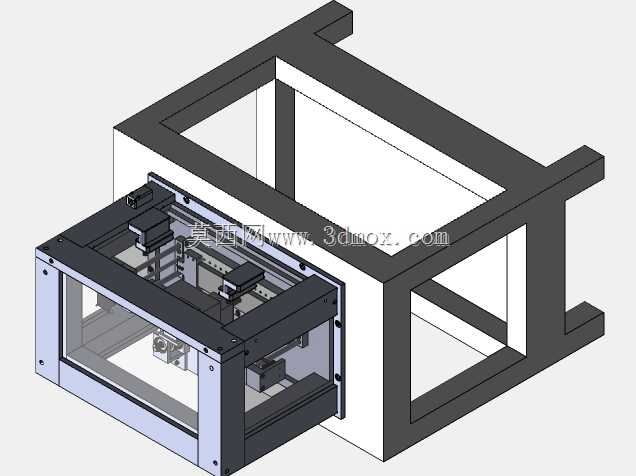

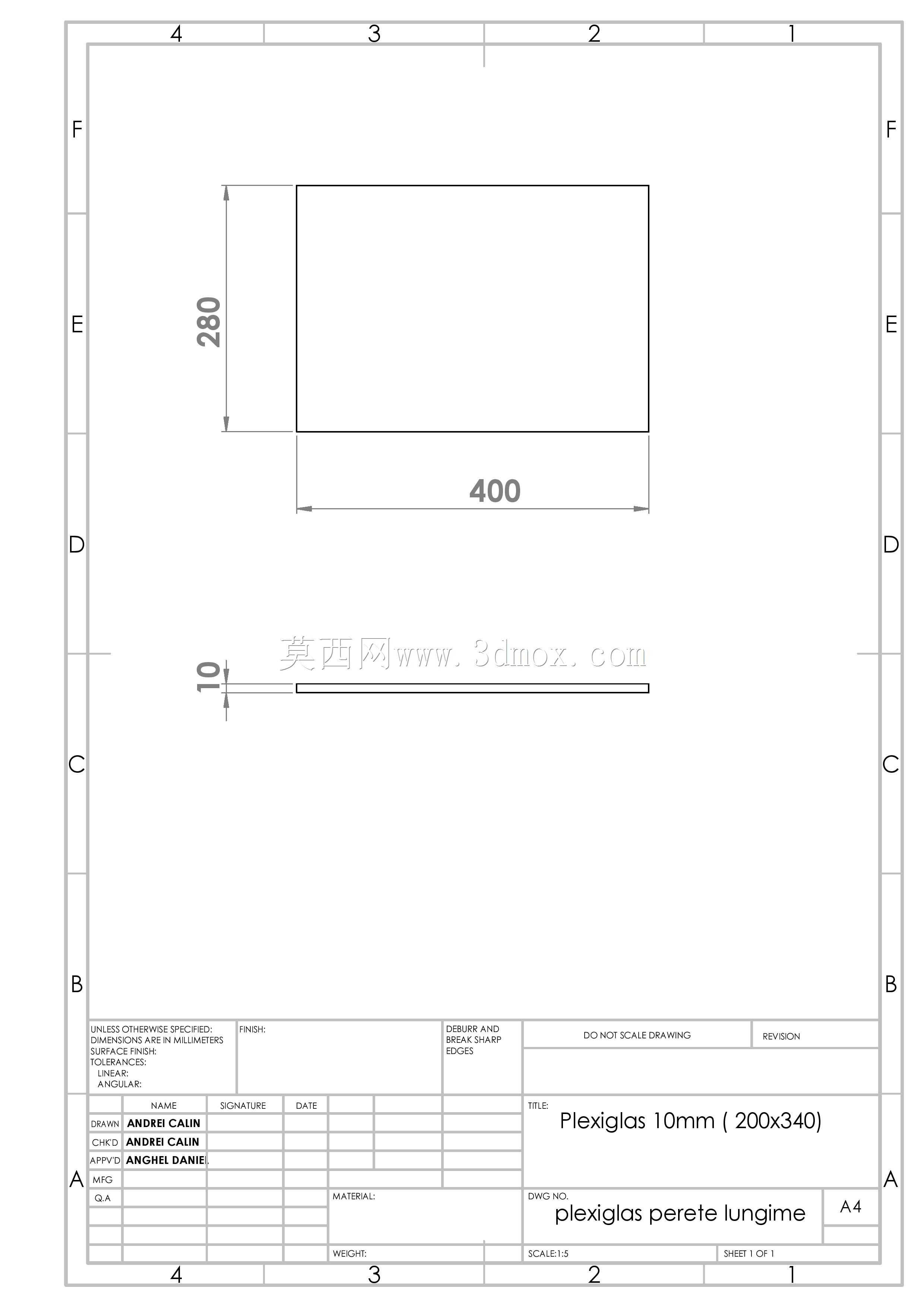

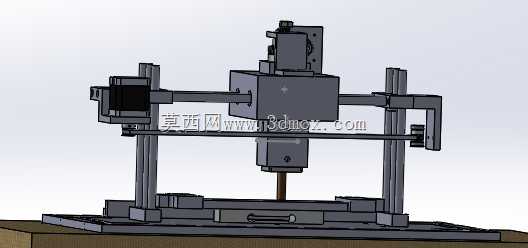

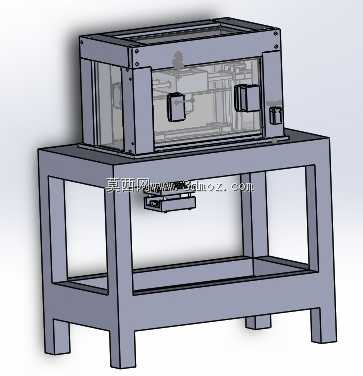

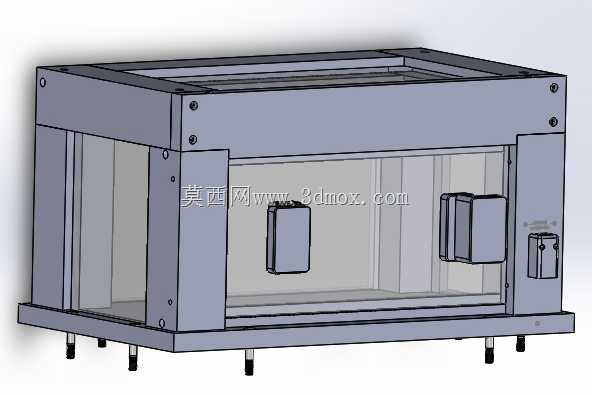

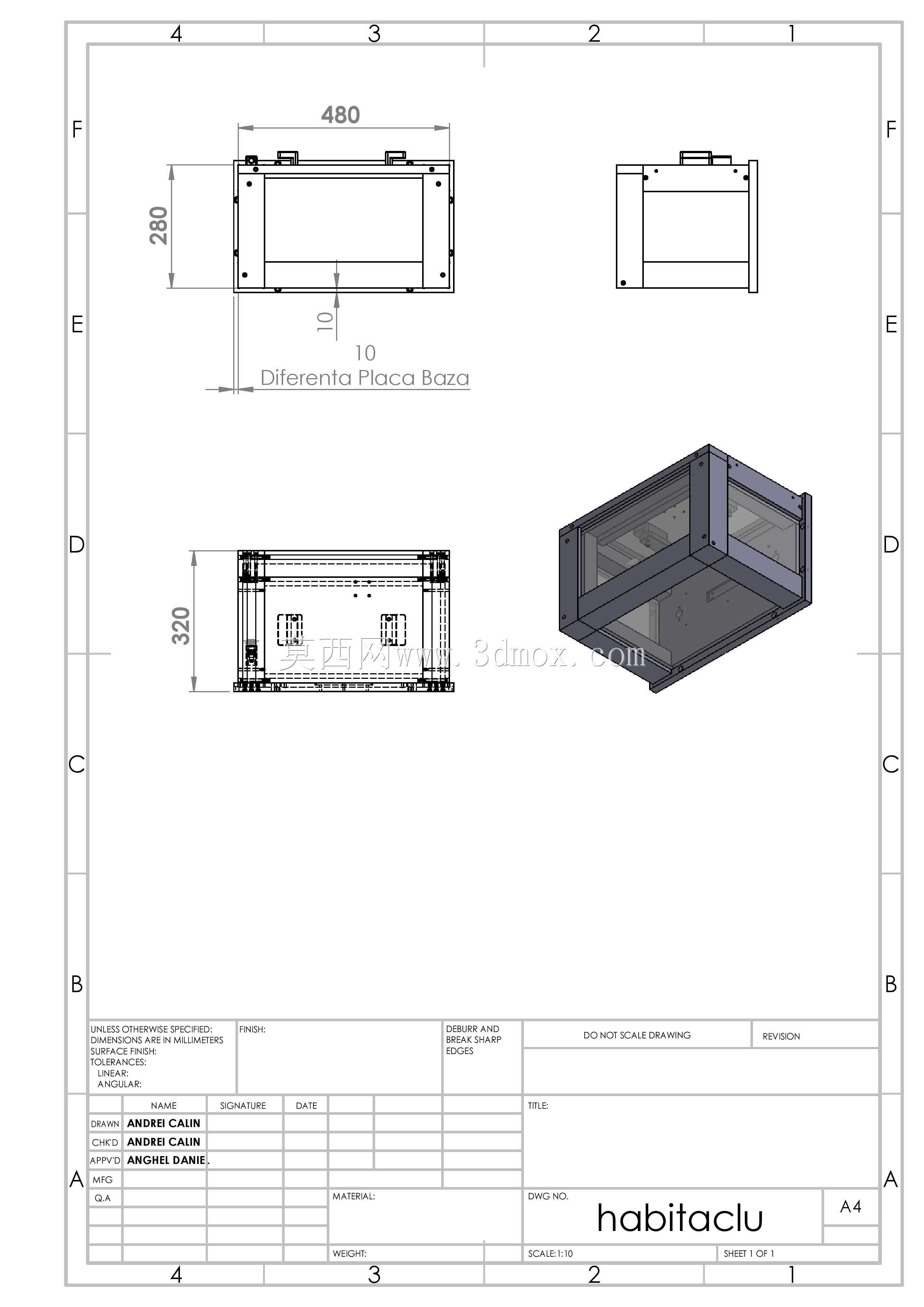

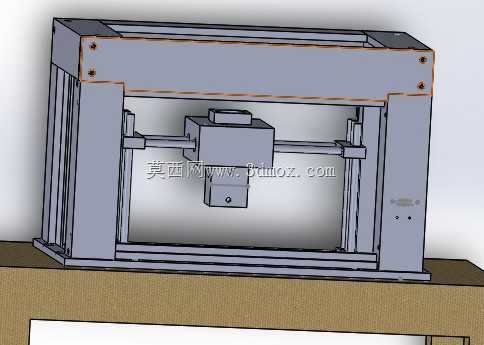

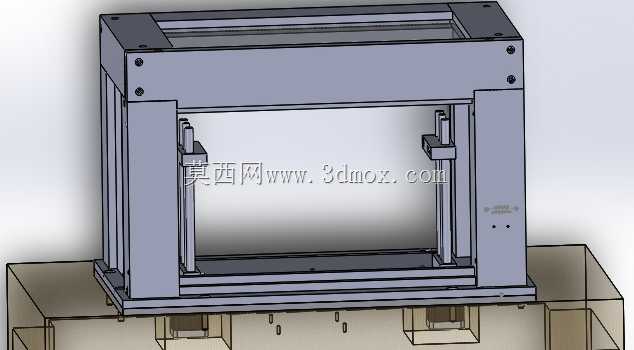

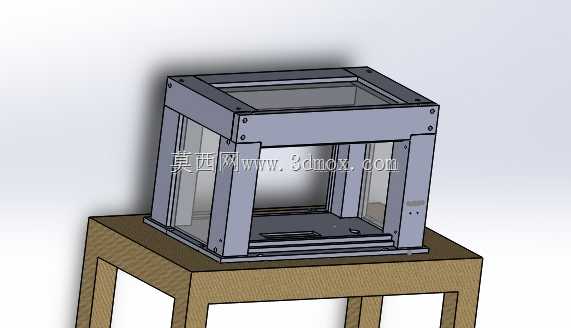

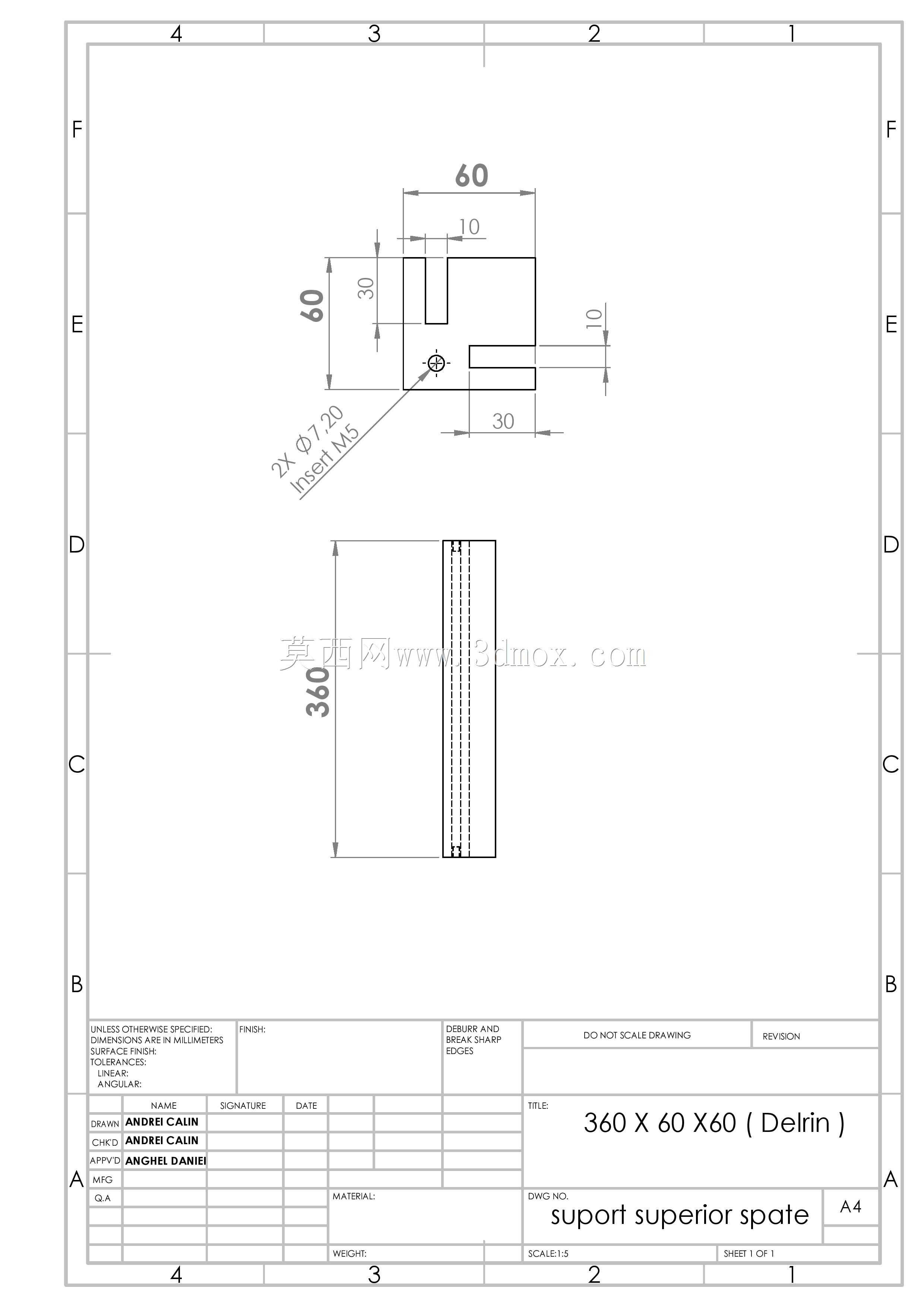

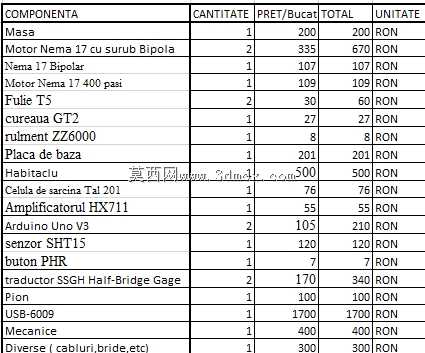

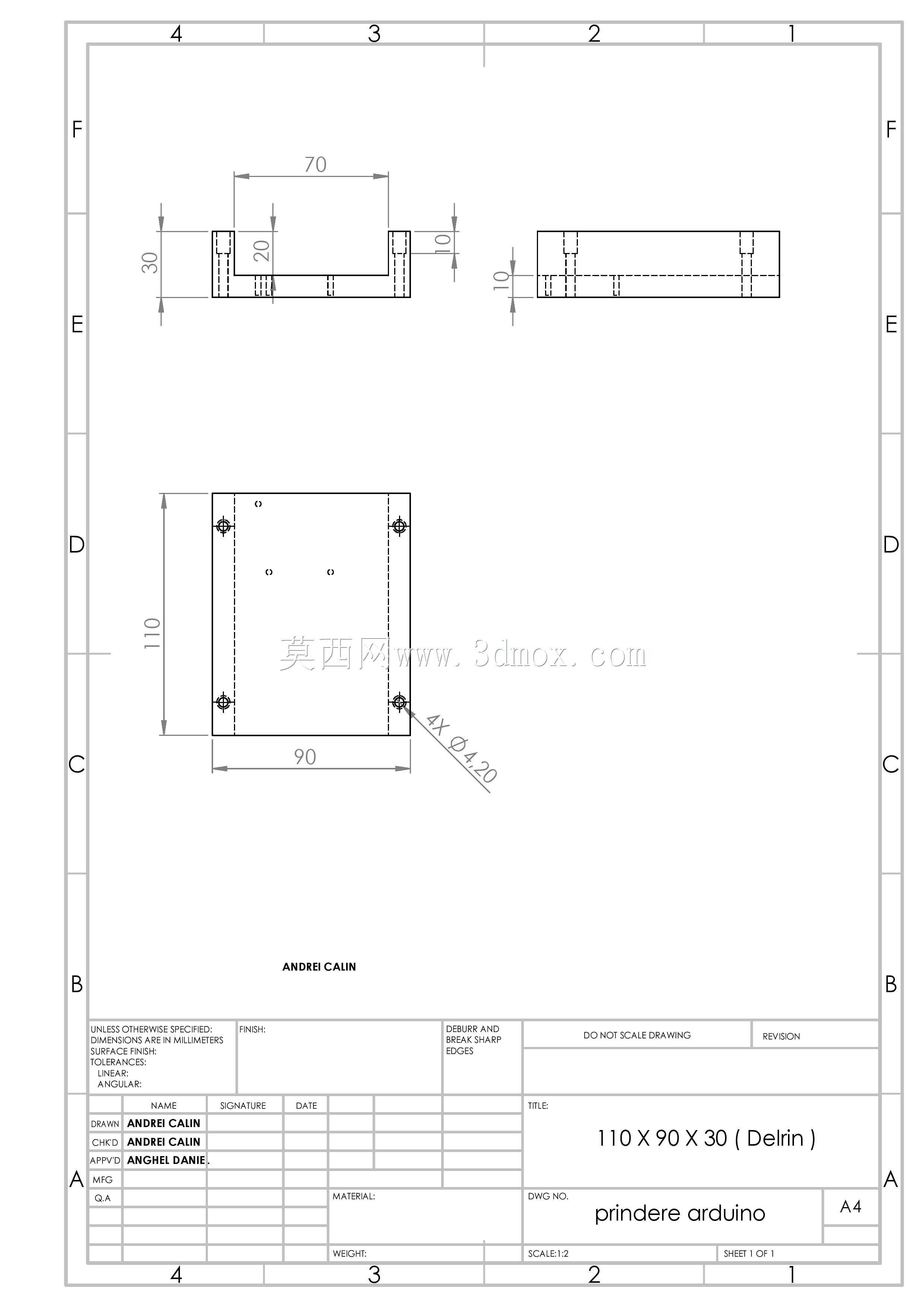

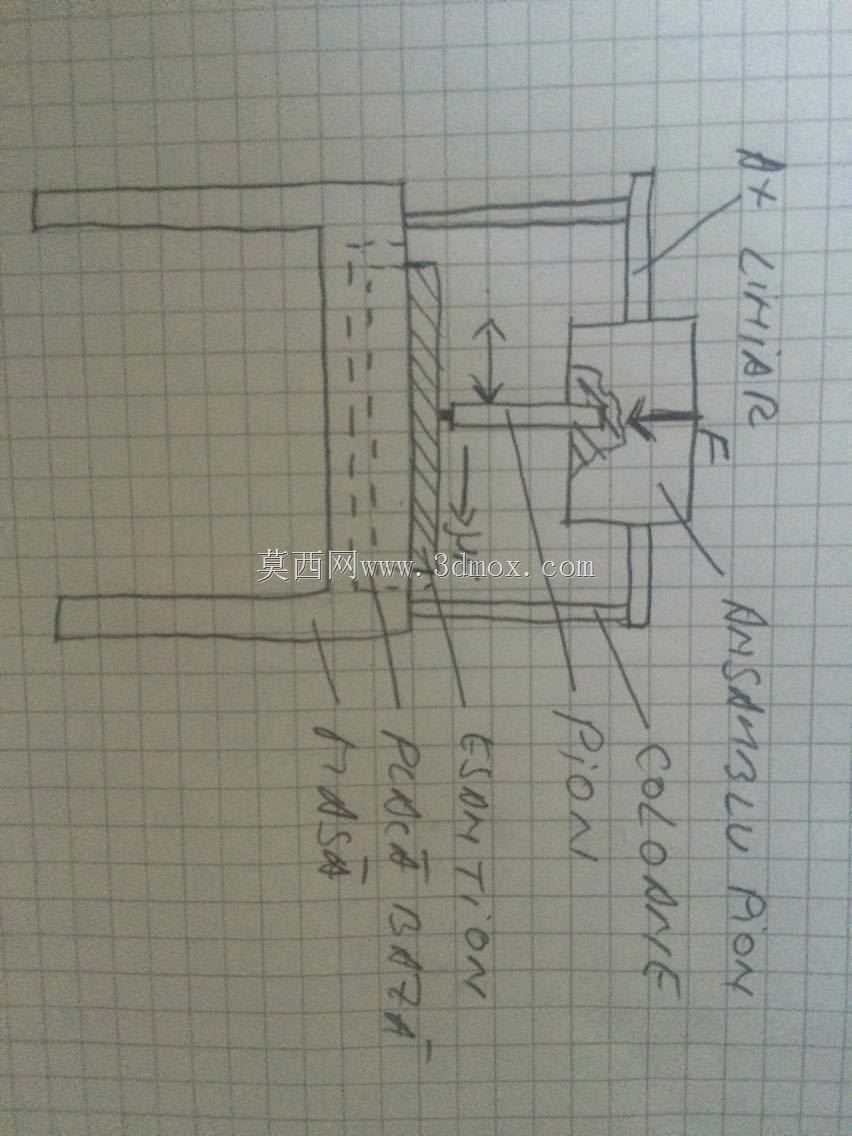

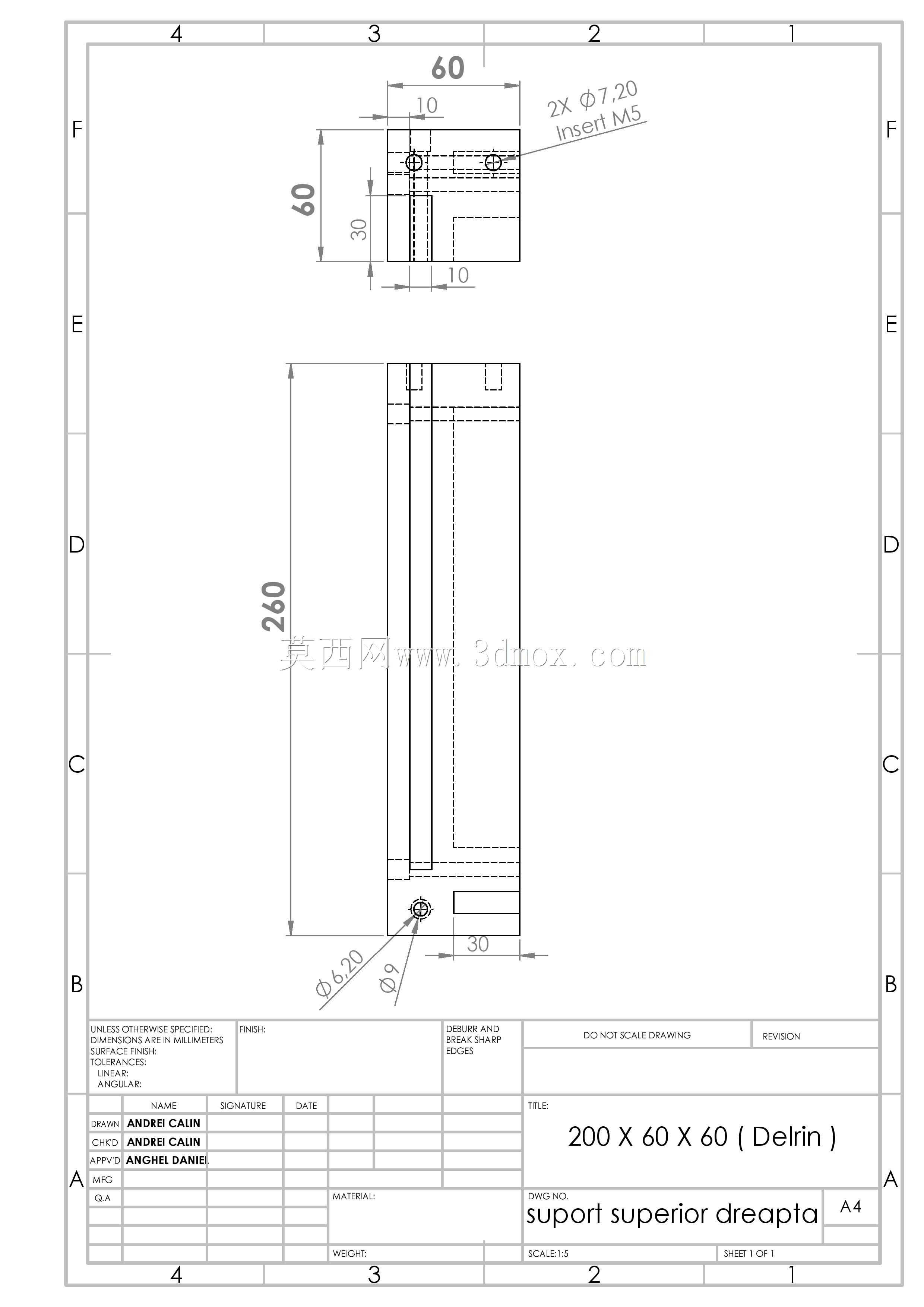

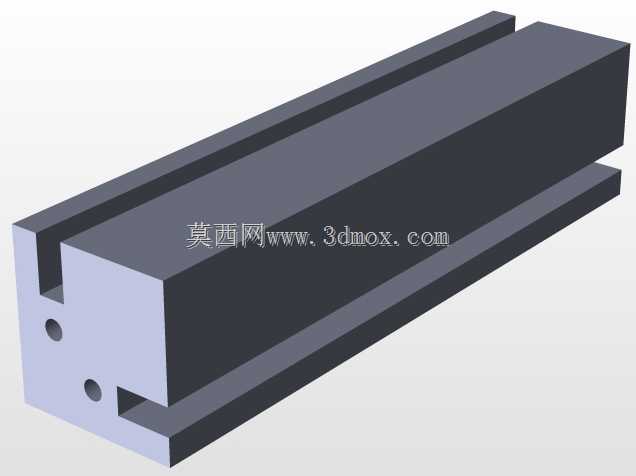

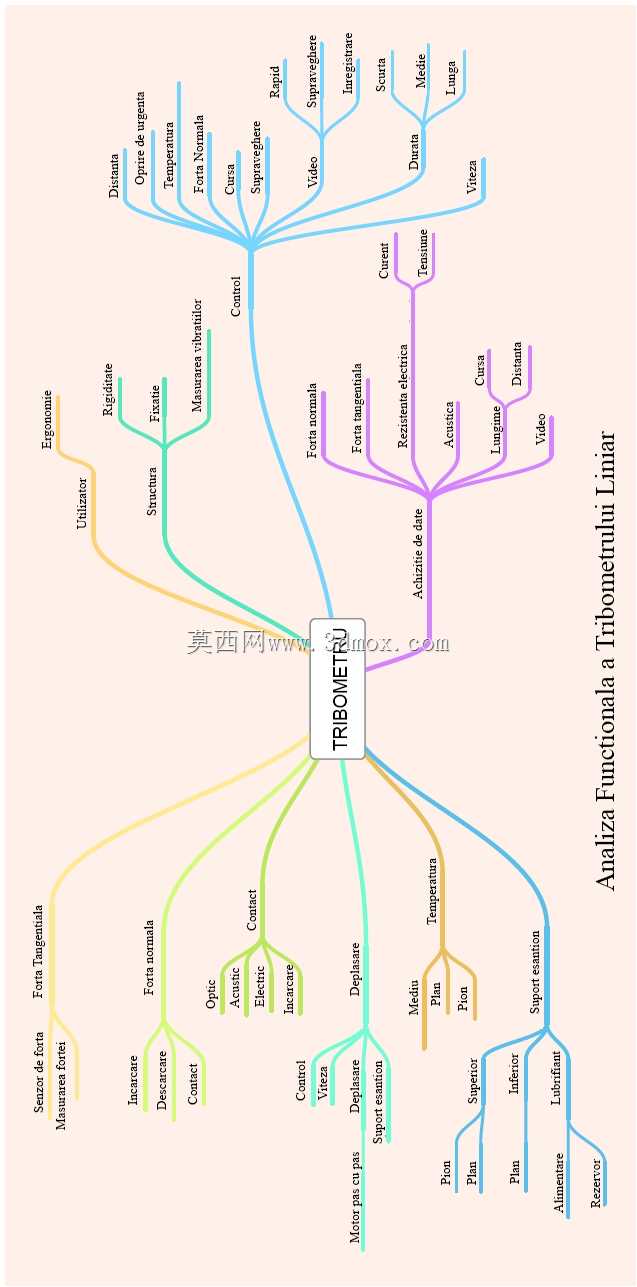

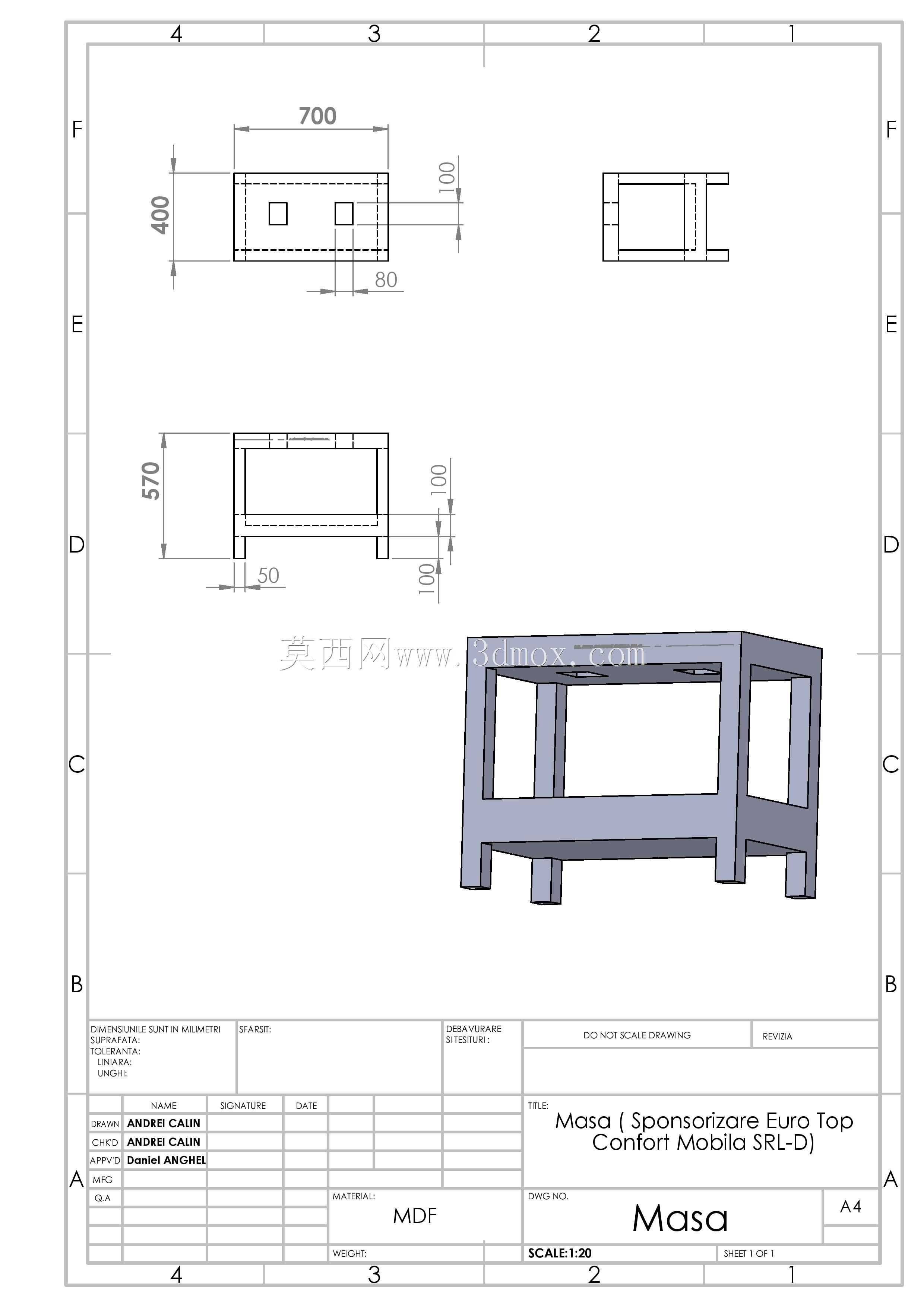

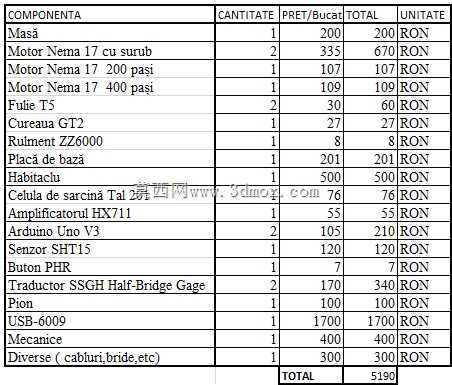

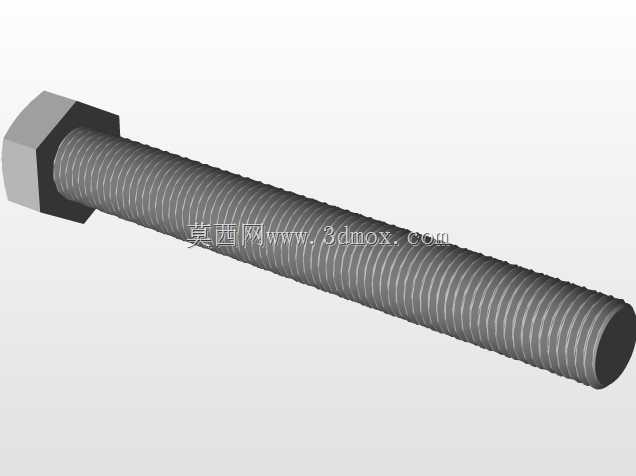

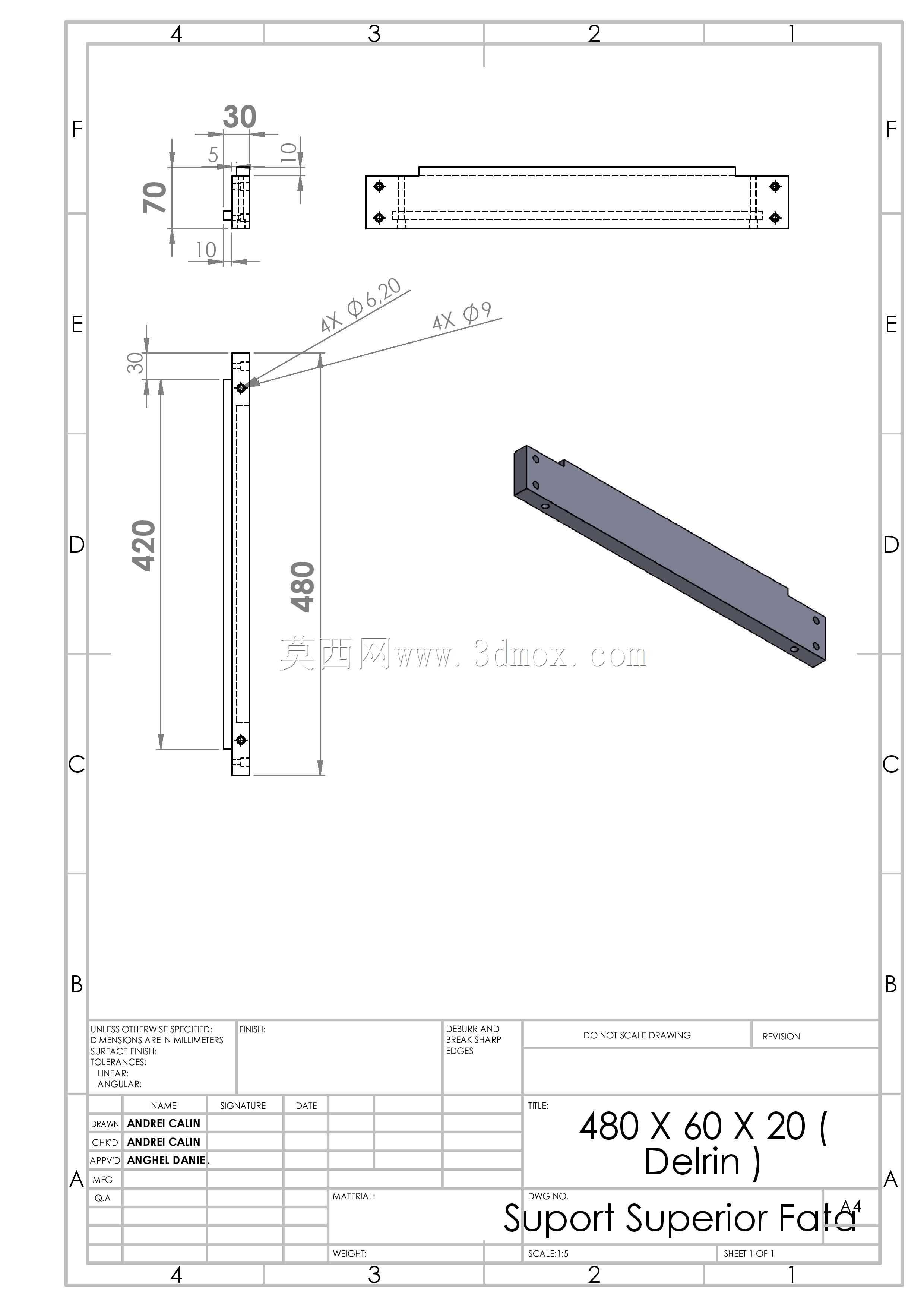

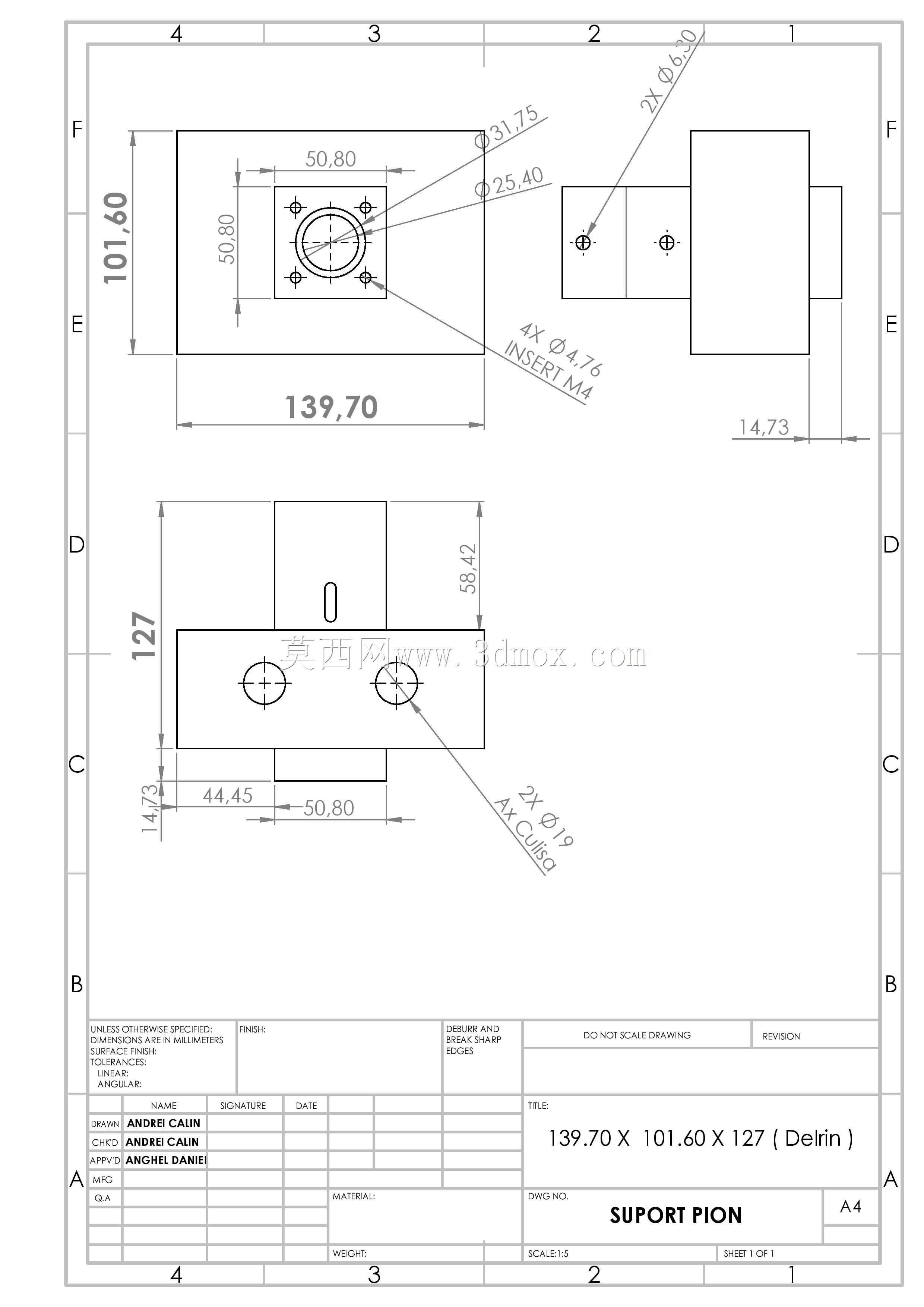

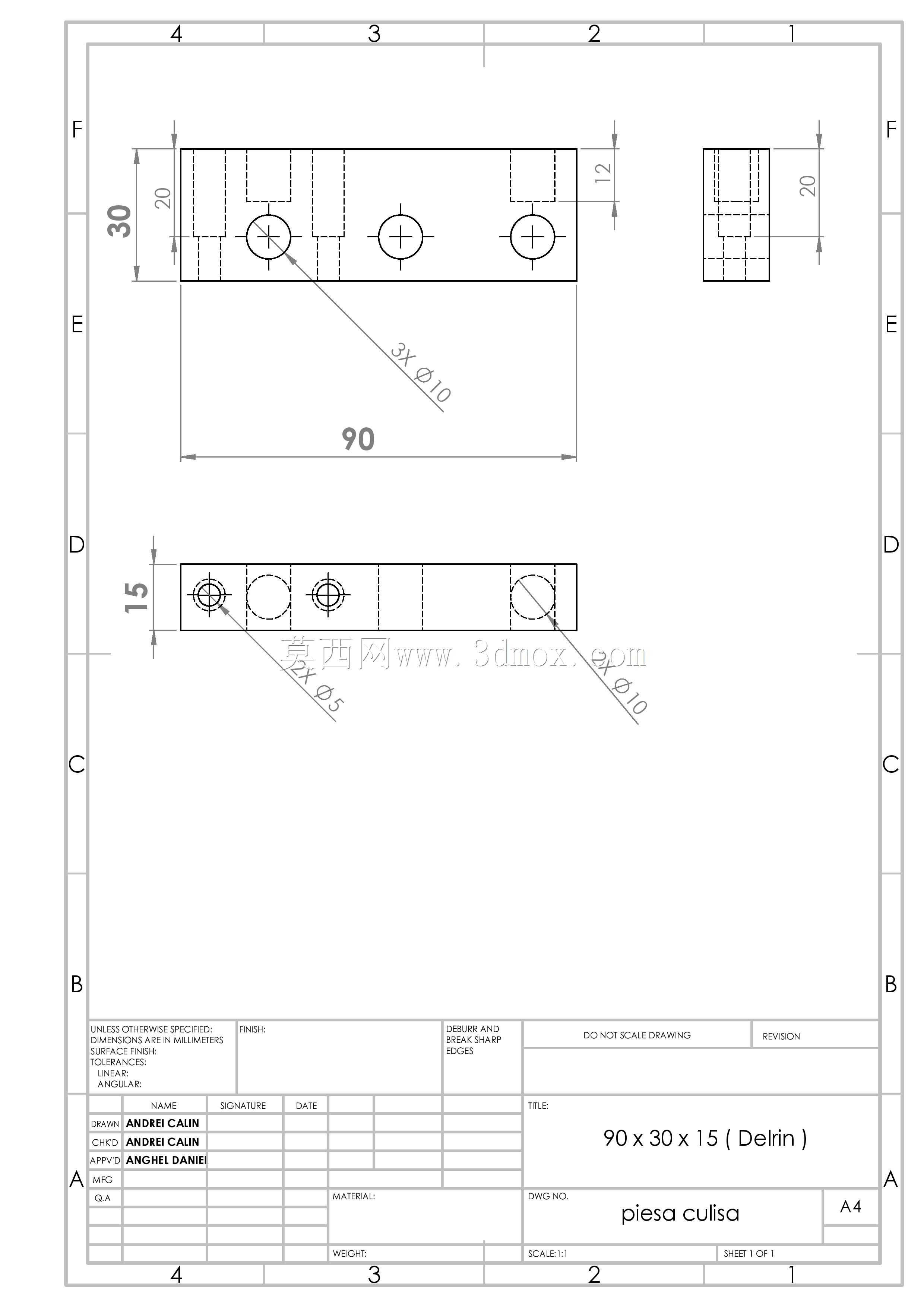

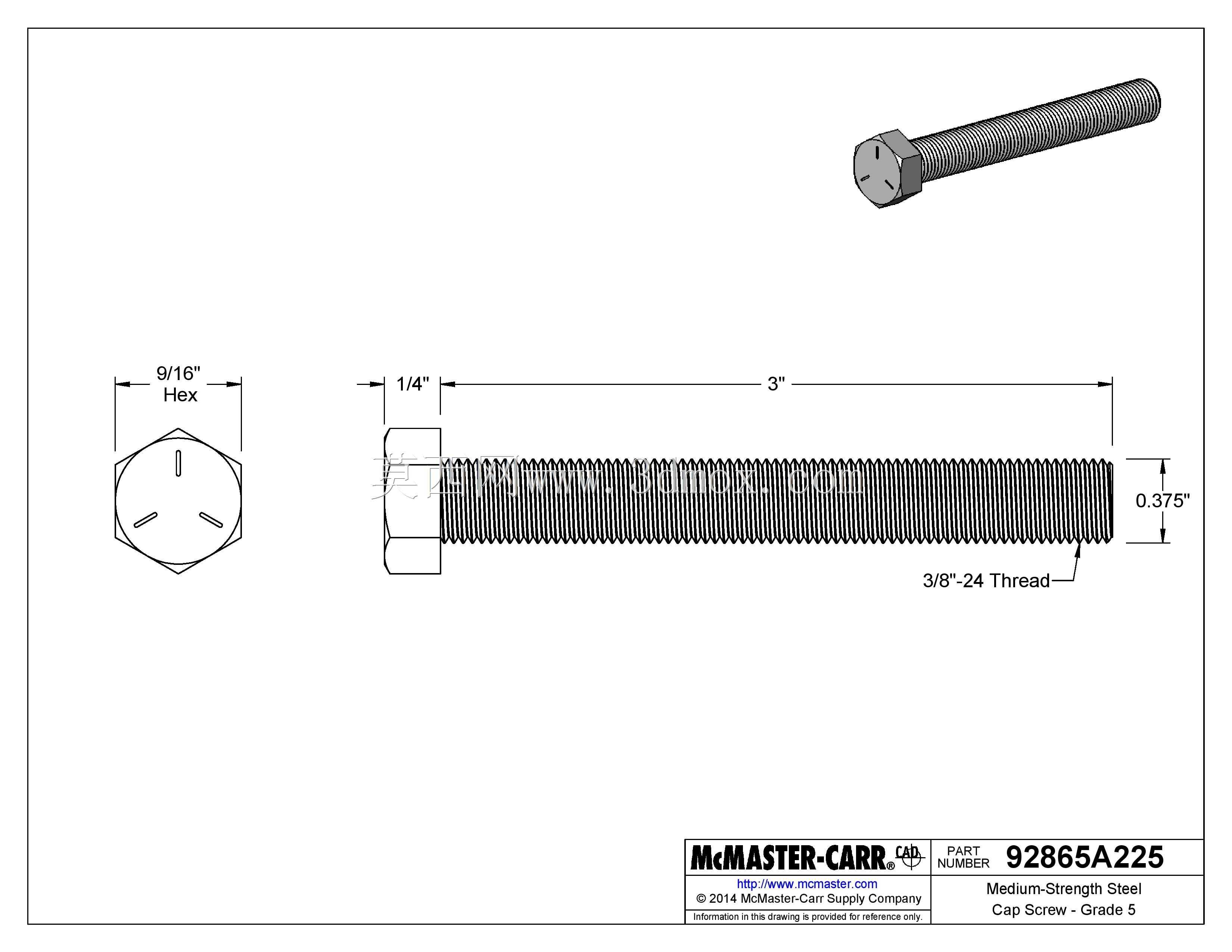

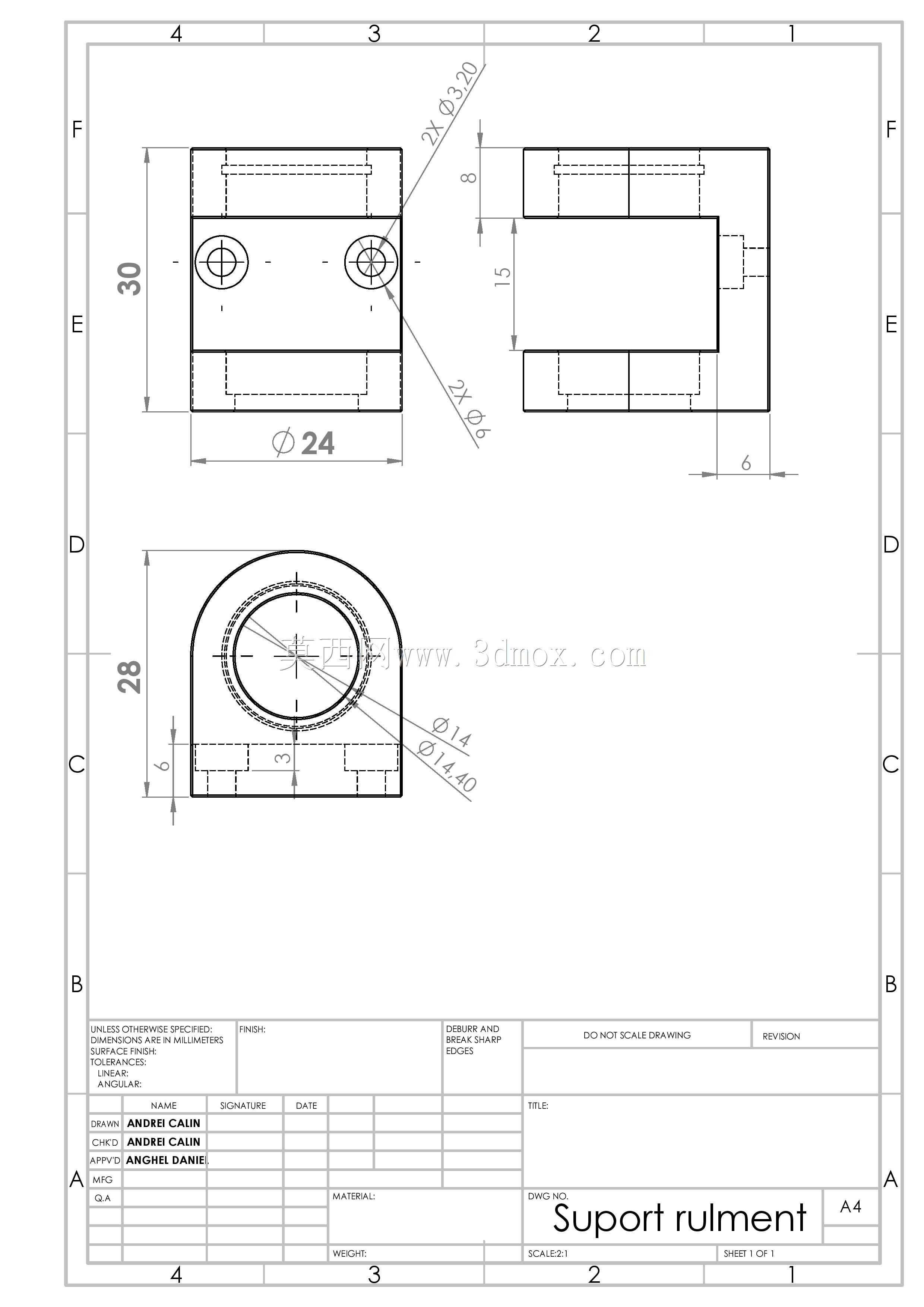

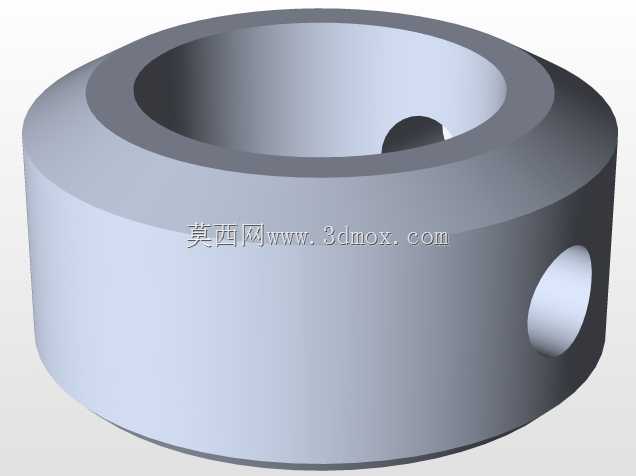

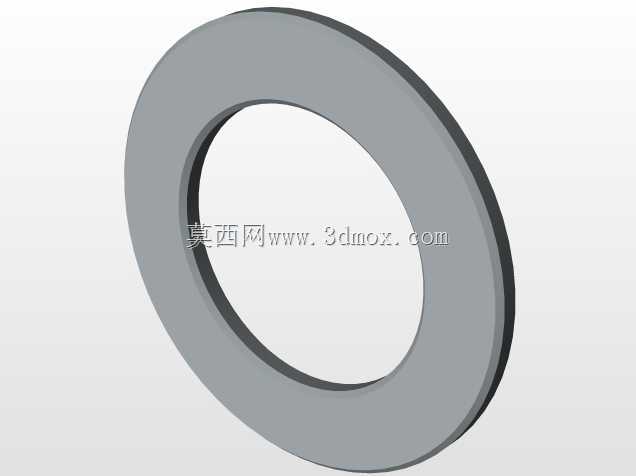

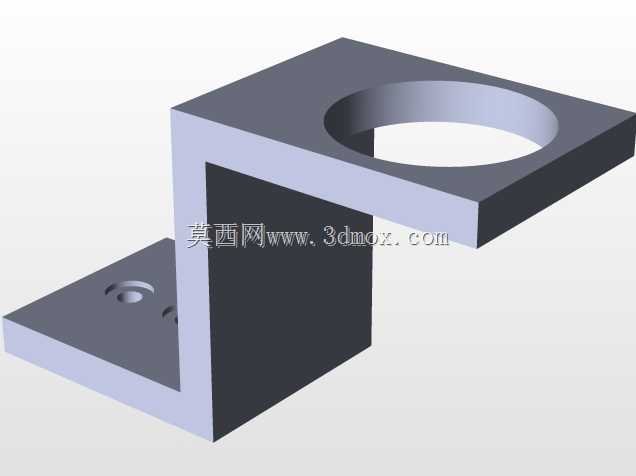

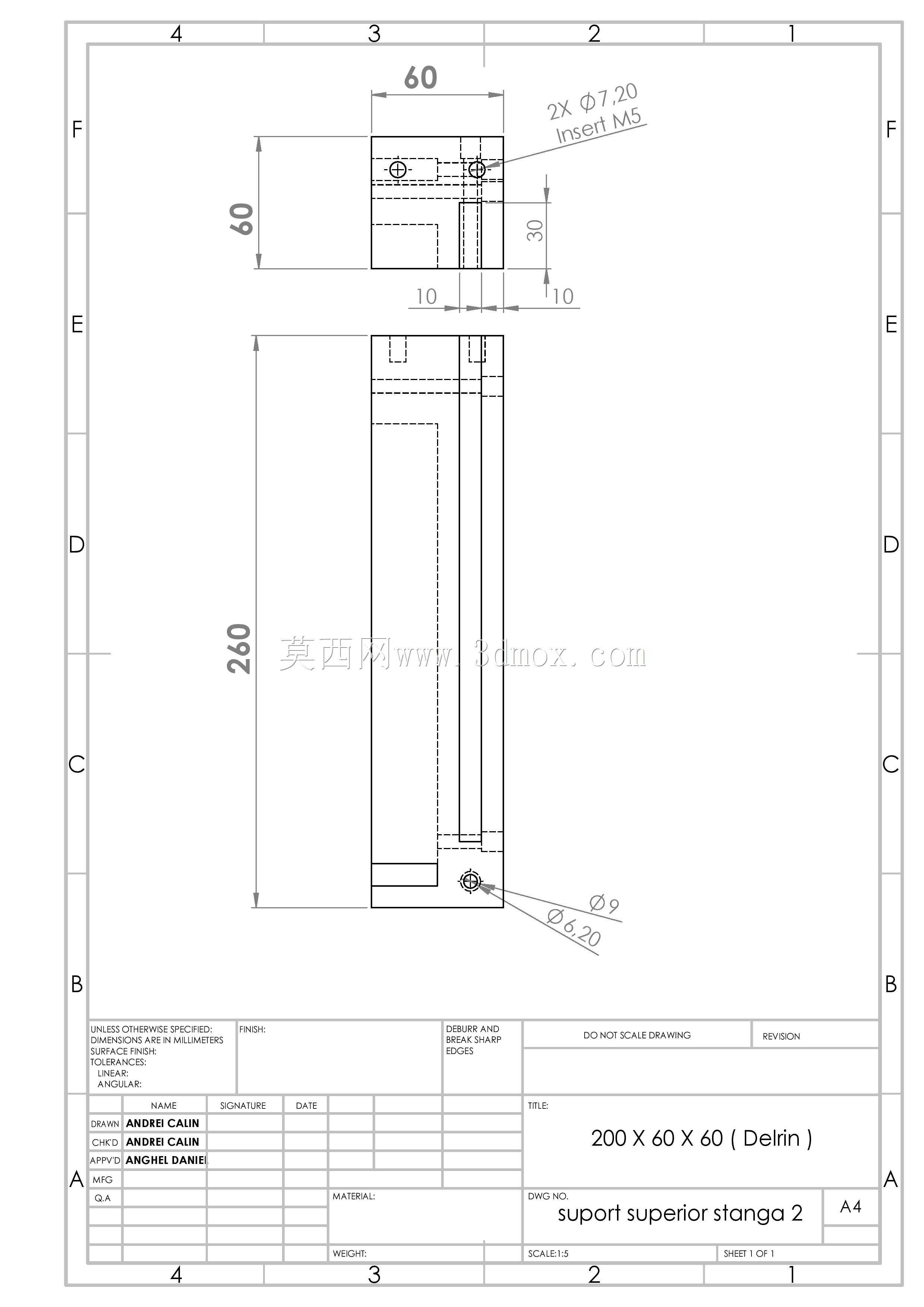

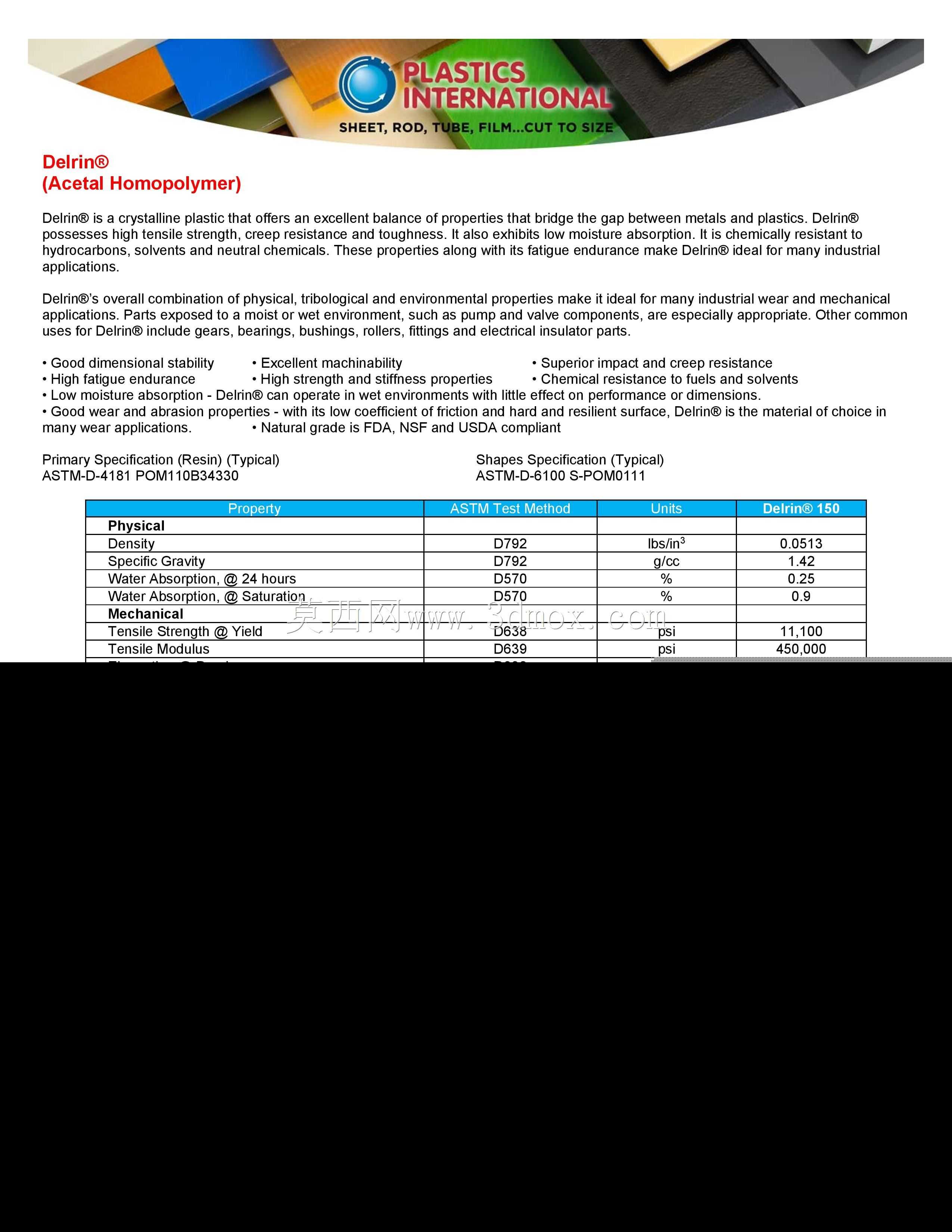

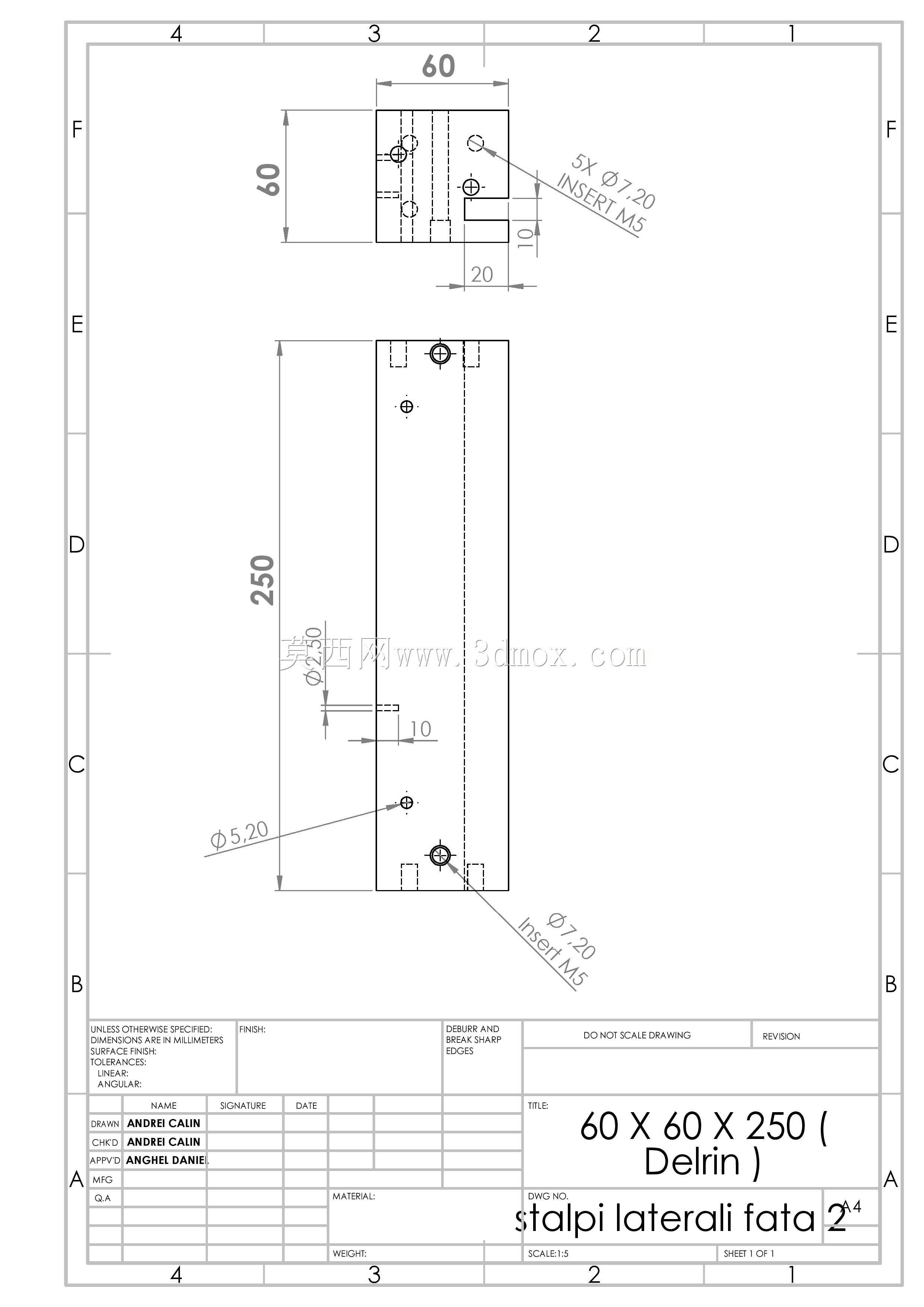

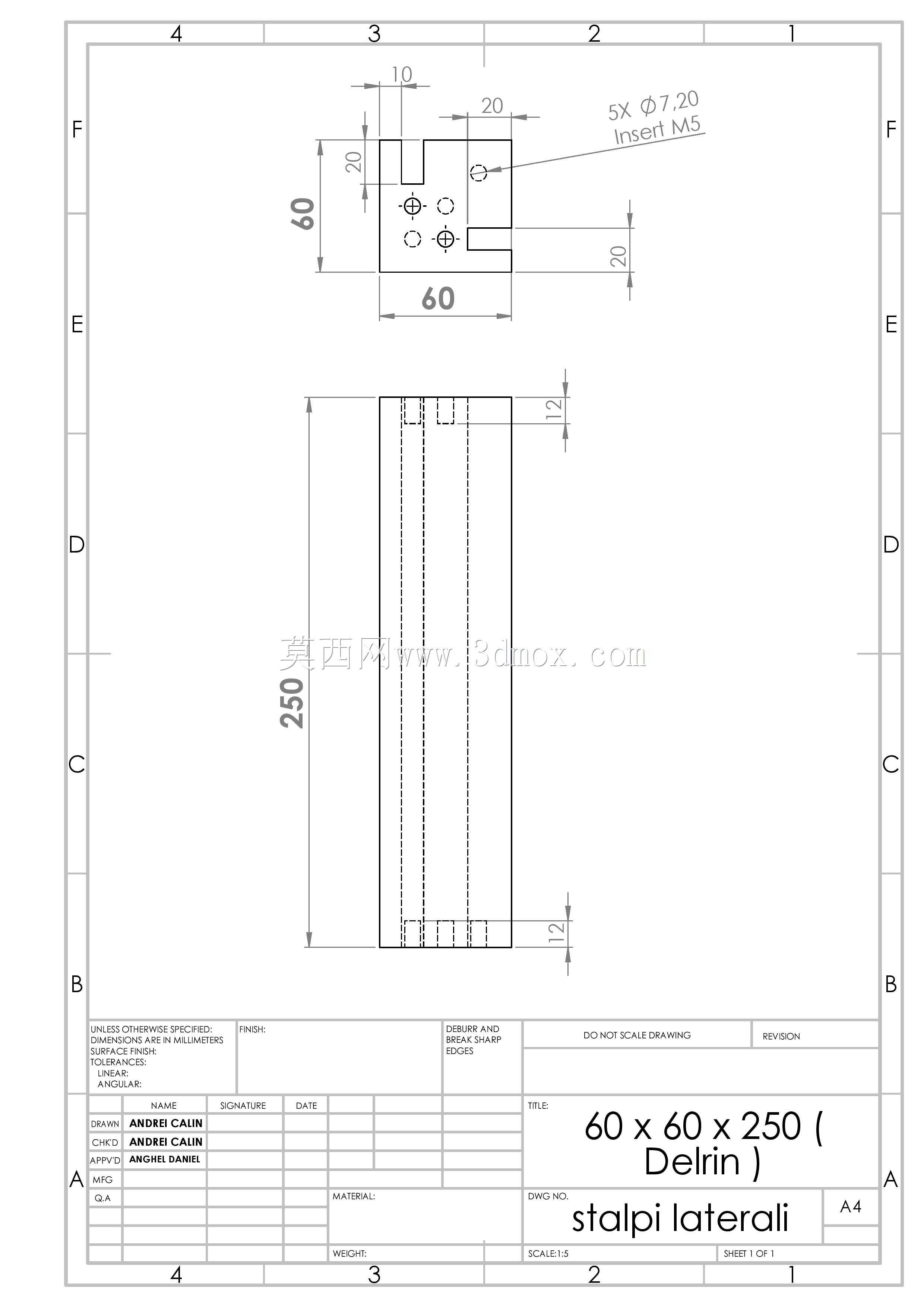

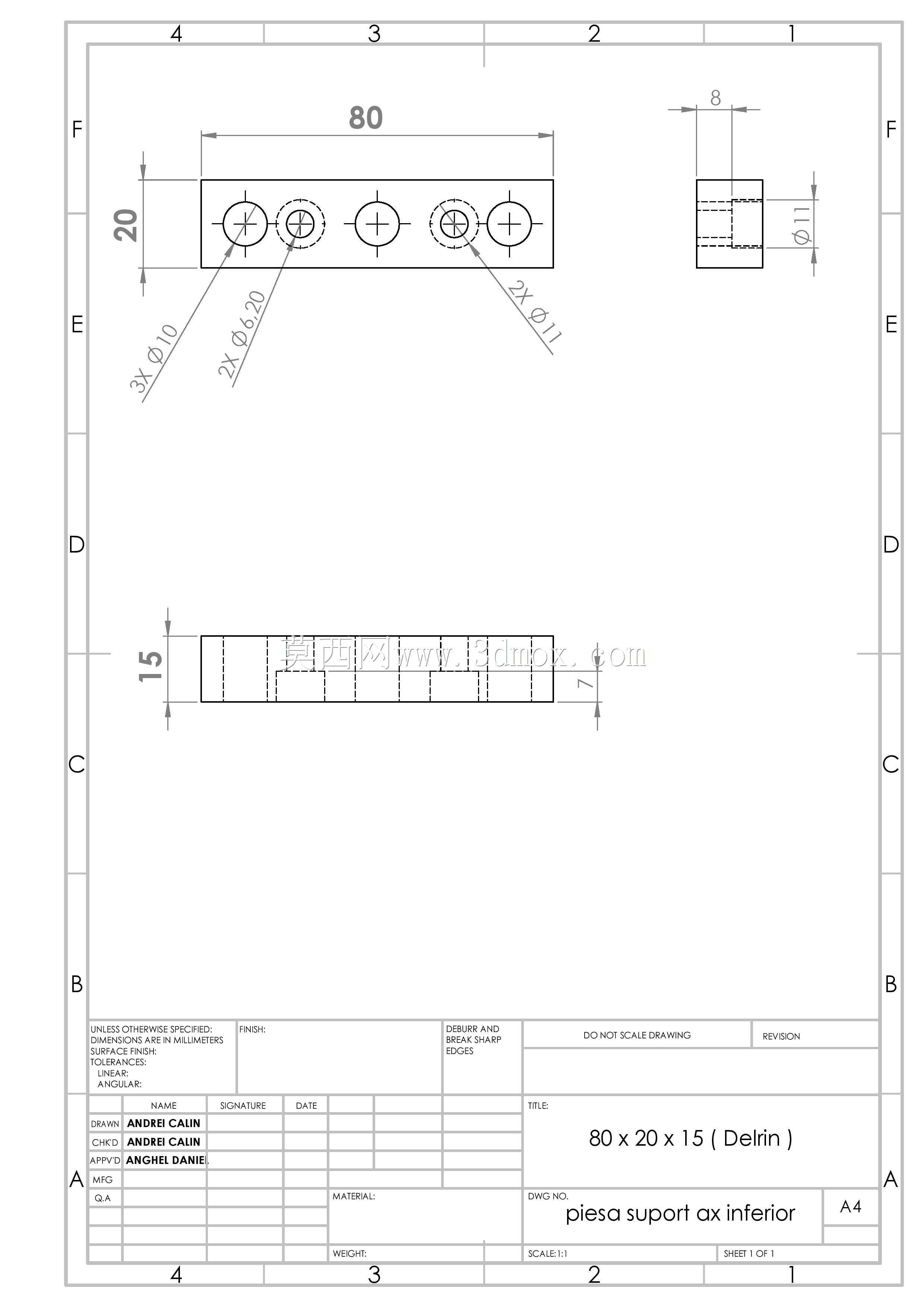

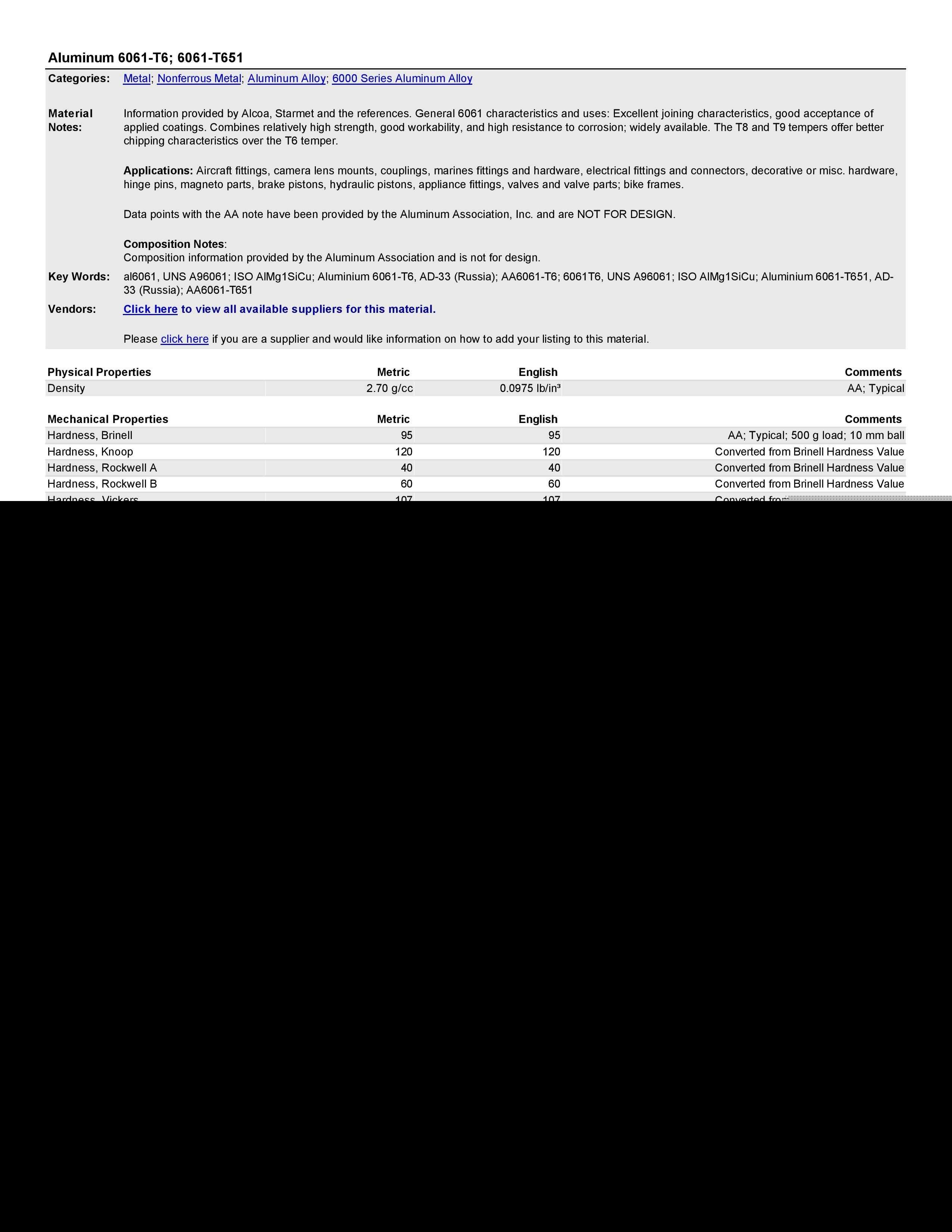

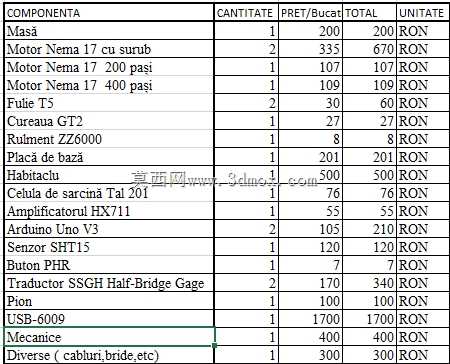

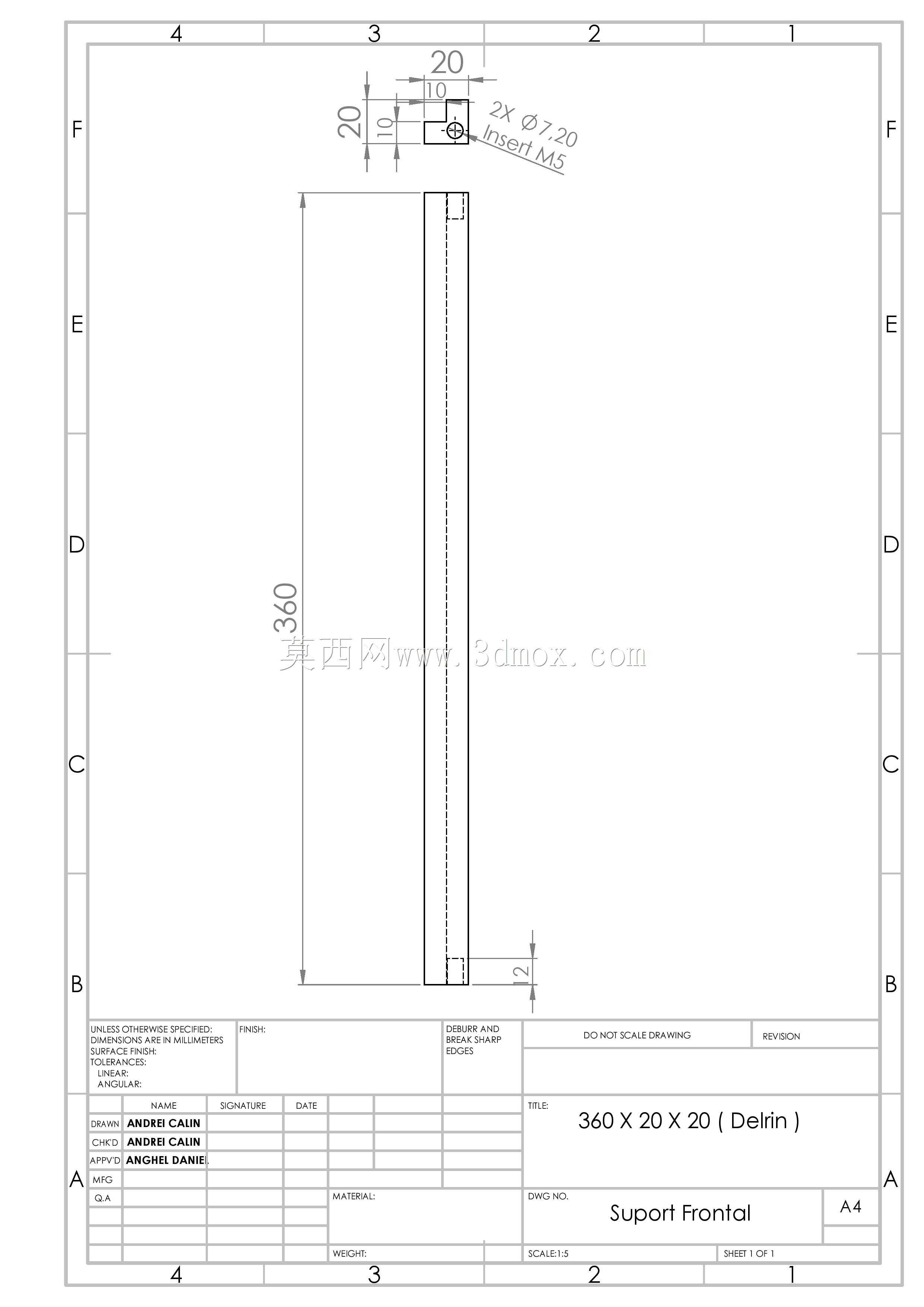

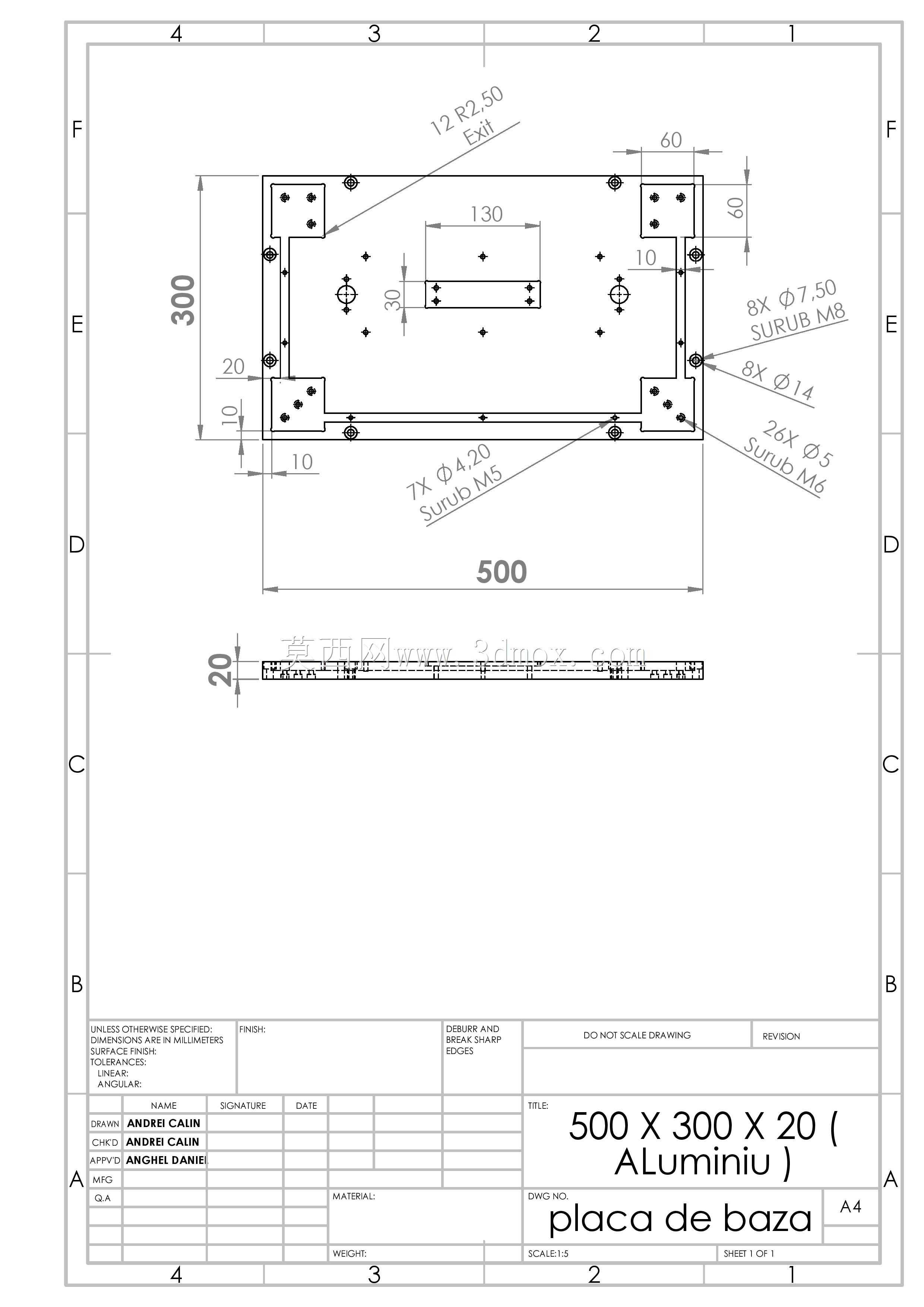

　　这套直线摩擦测试工装的设计，核心面向材料表面摩擦学性能验证场景，可覆盖金属涂层、工程塑料、复合材料等多种试样的线性往复摩擦磨损试验需求，适配高校材料实验室、企业表面处理研发部门、耐磨材料试制车间的日常测试工况，能够在可控的加载力、往复速度、行程参数下，完成不同配对摩擦副的磨损量、摩擦系数变化、表面失效形式的观测与数据采集。从结构布局来看，整套装置采用框架式承载基体设计，外围的方通焊接框架承担整体载荷与安装基准功能，框架的上下安装面预留了标准的T型槽与螺纹孔阵列，可适配不同规格的直线运动模组、加载组件、试样装夹单元的快速换装，框架的侧向开口设计兼顾了试验过程中的观测便利性与试样拆装效率，透明防护板既可以阻挡试验过程中产生的磨屑飞溅，

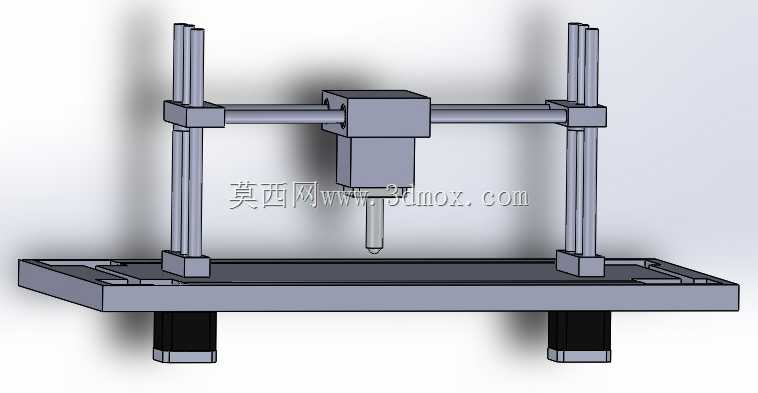

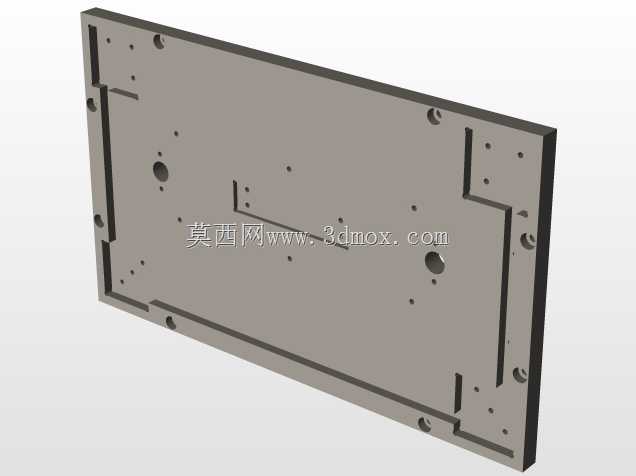

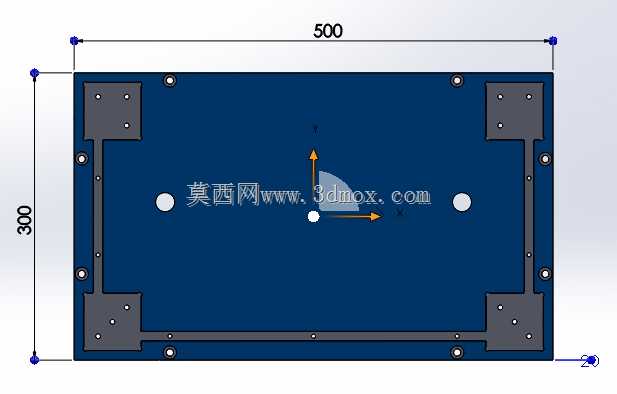

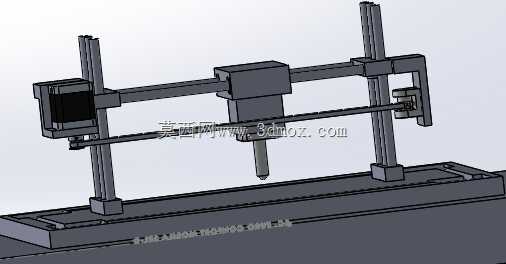

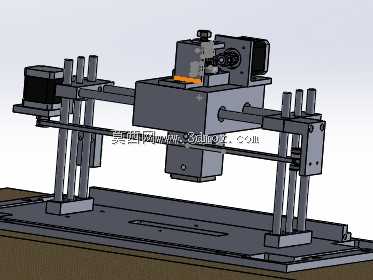

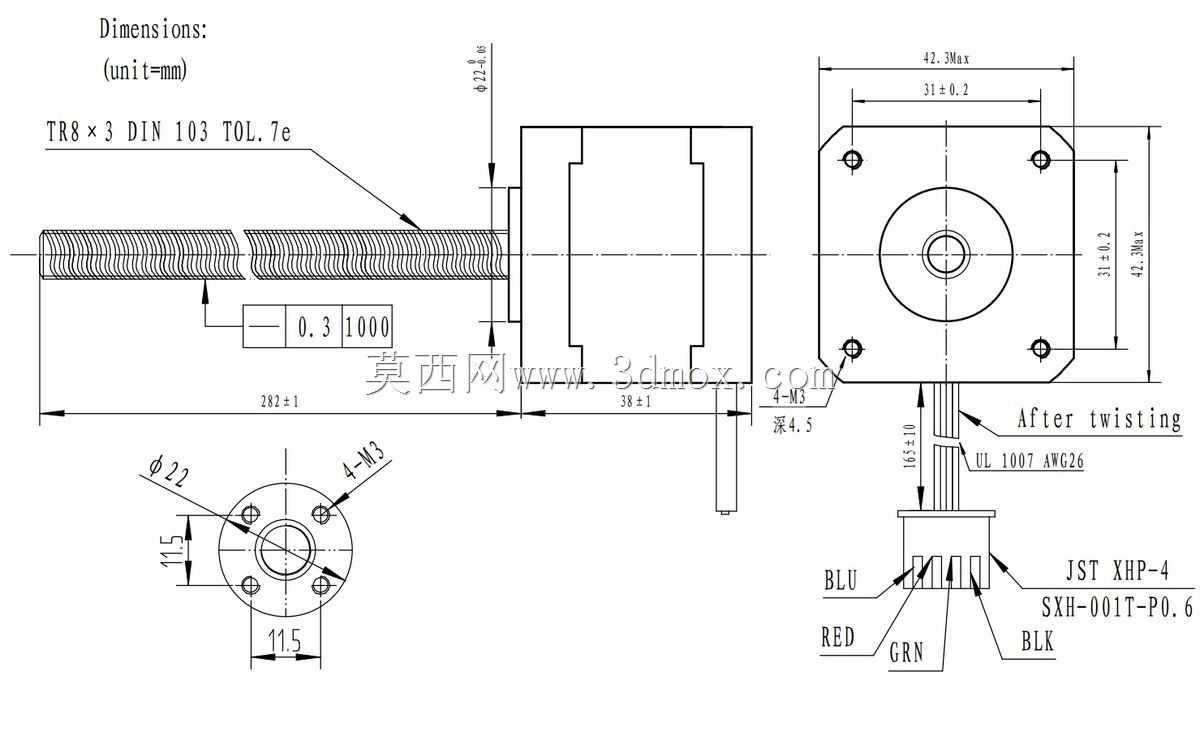

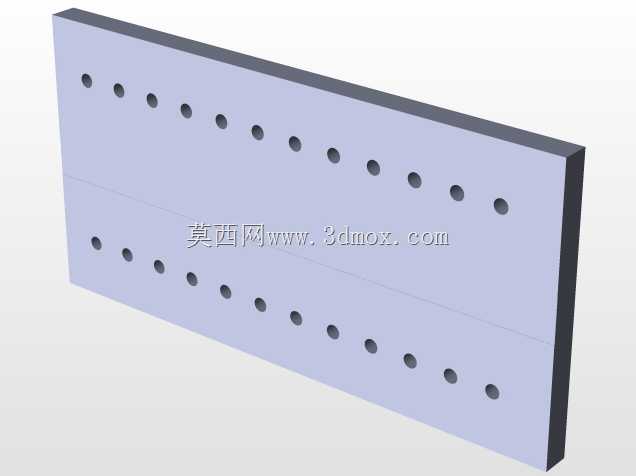

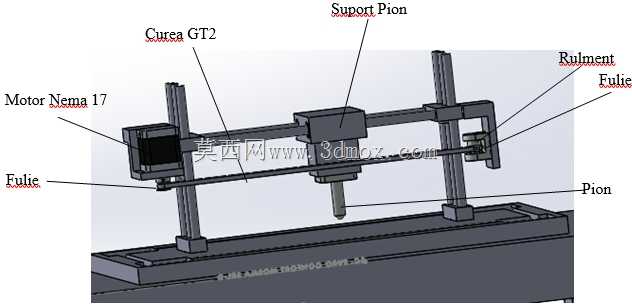

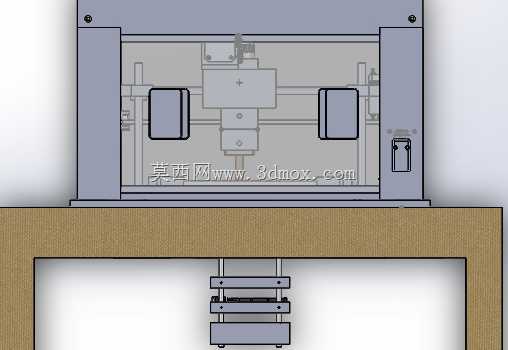

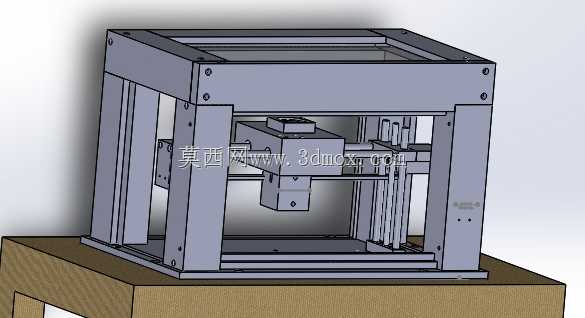

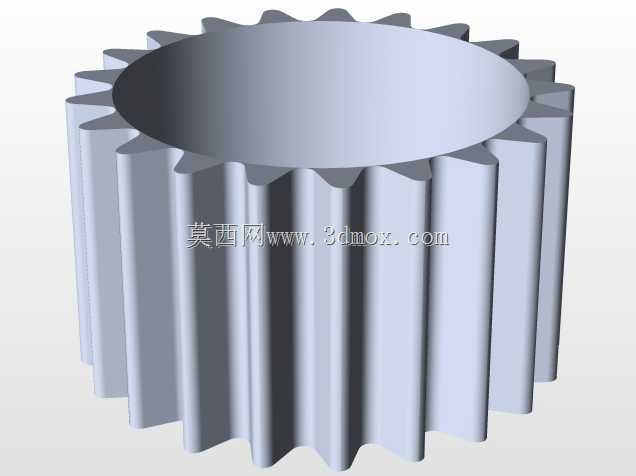

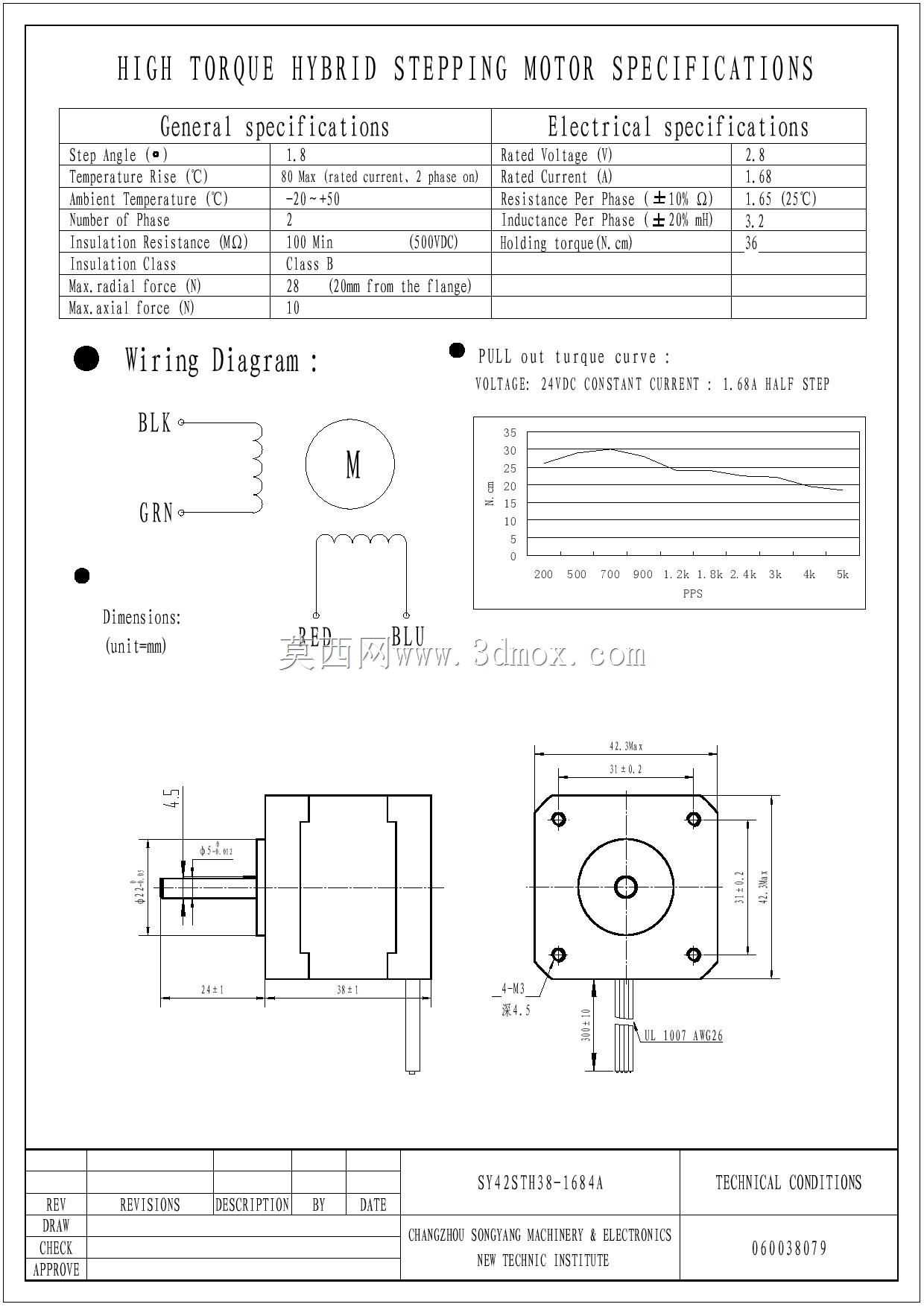

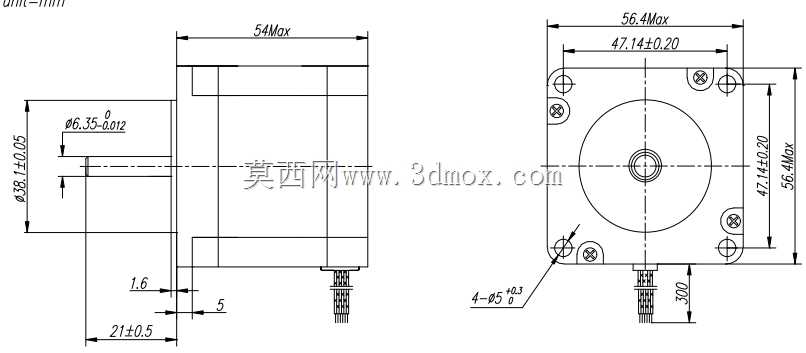

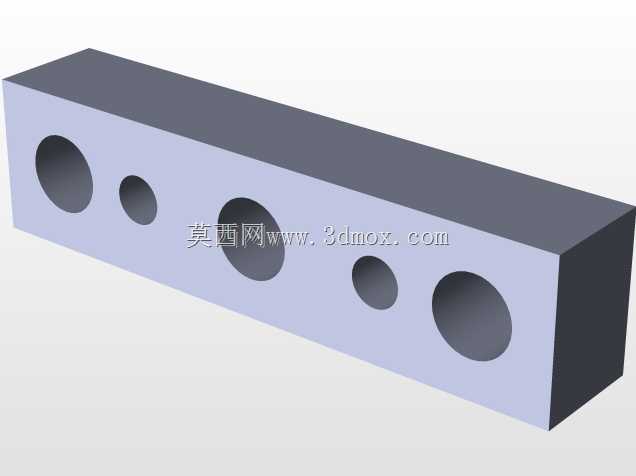

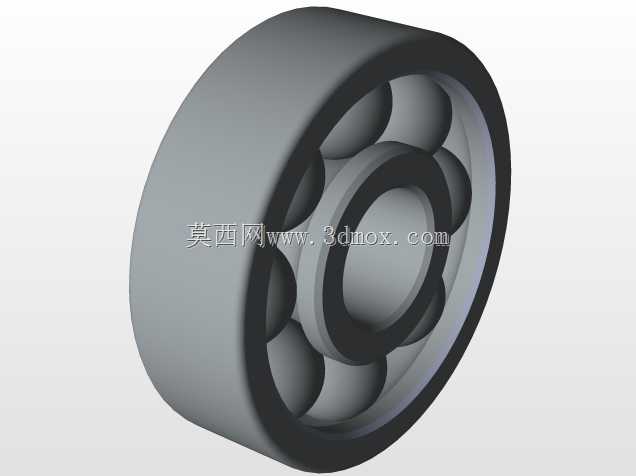

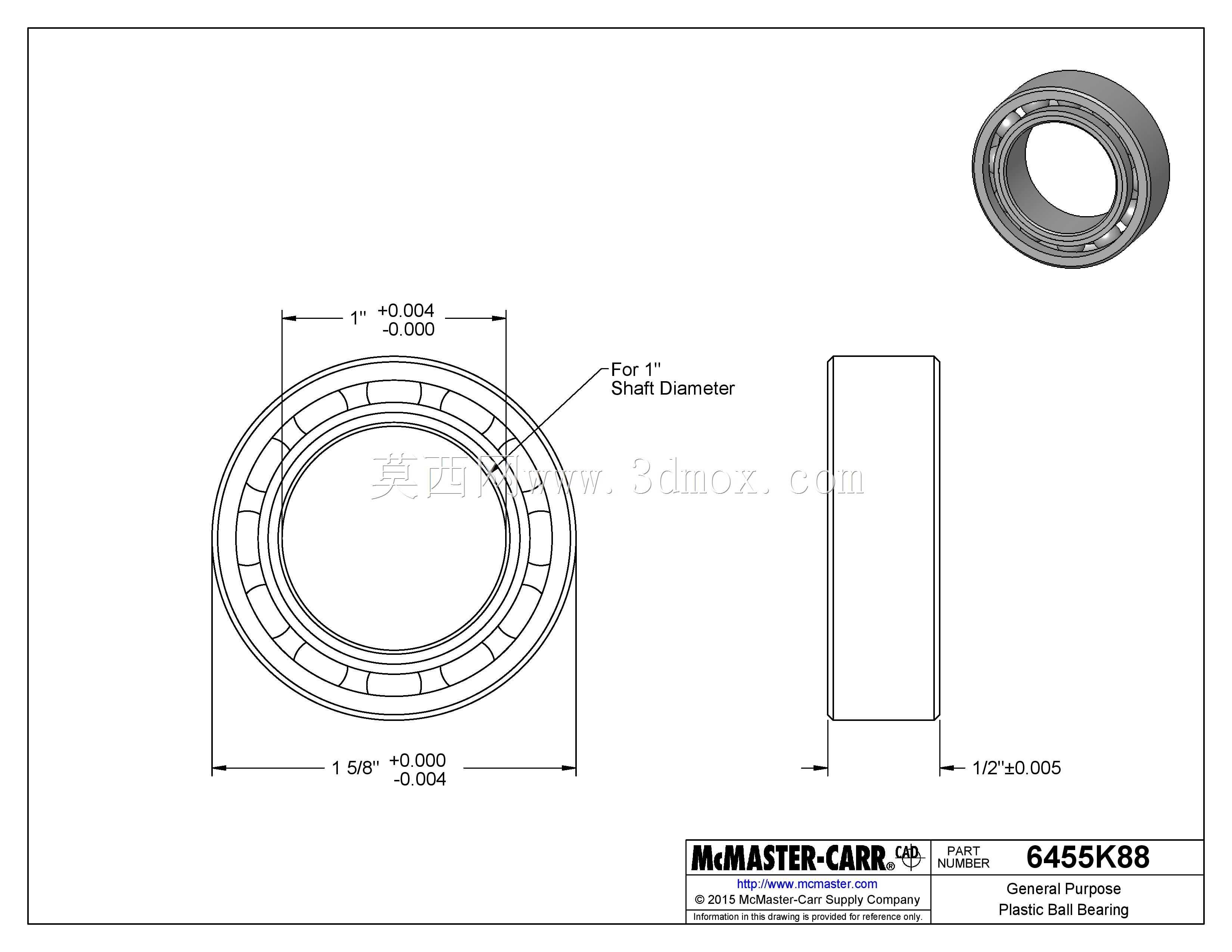

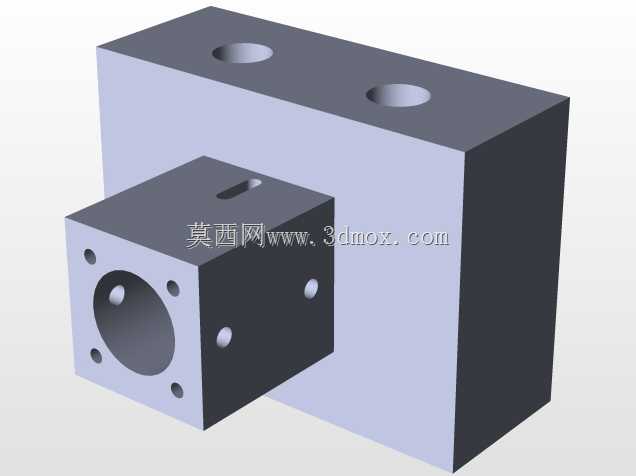

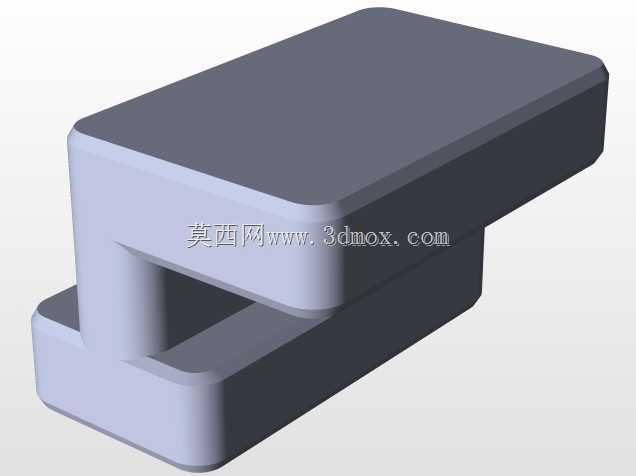

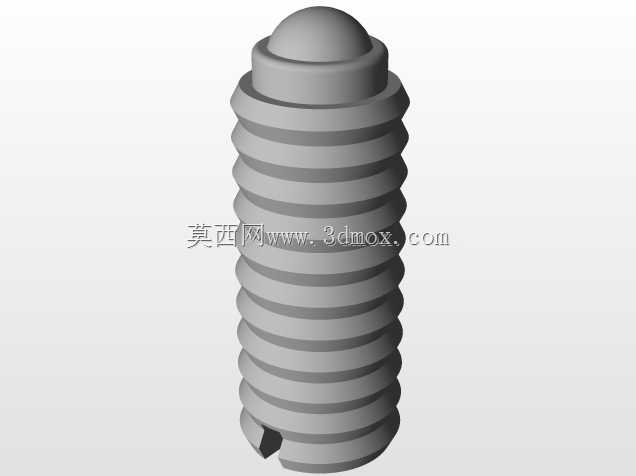

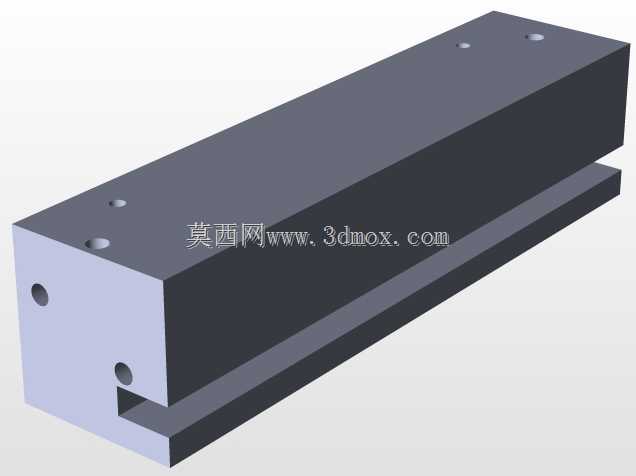

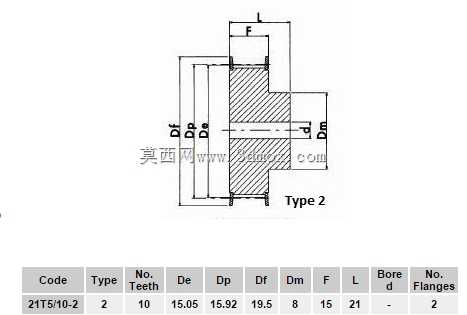

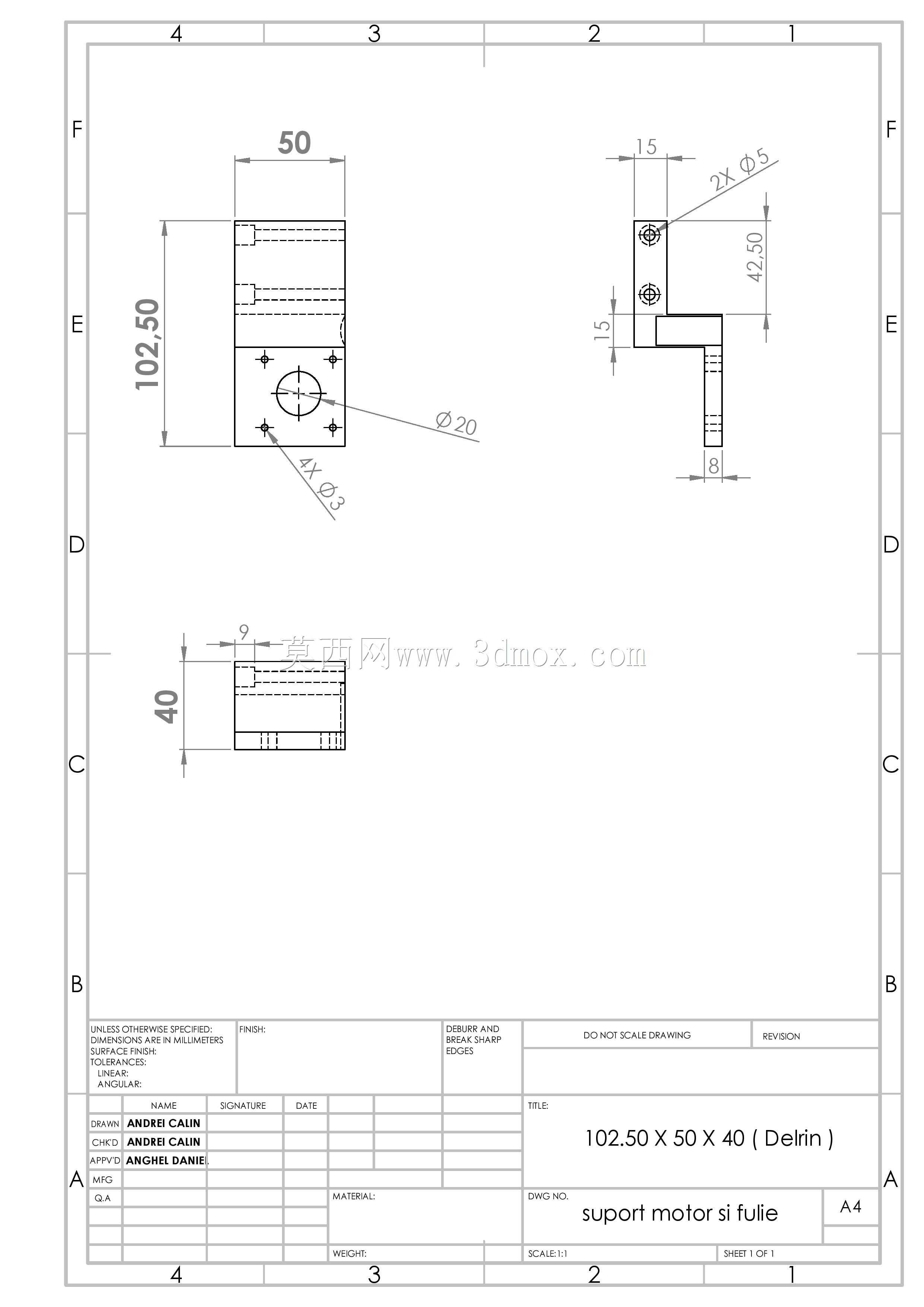

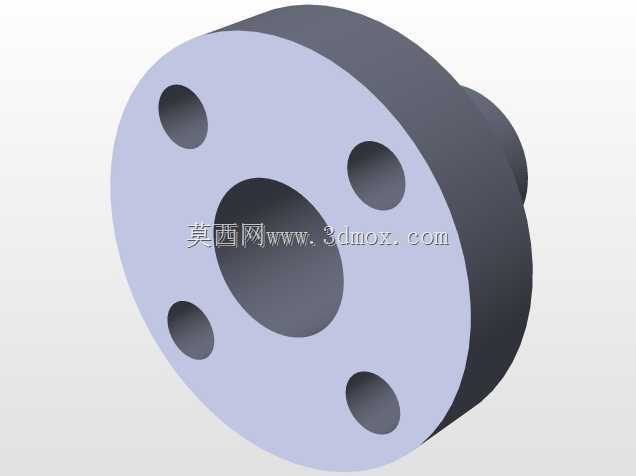

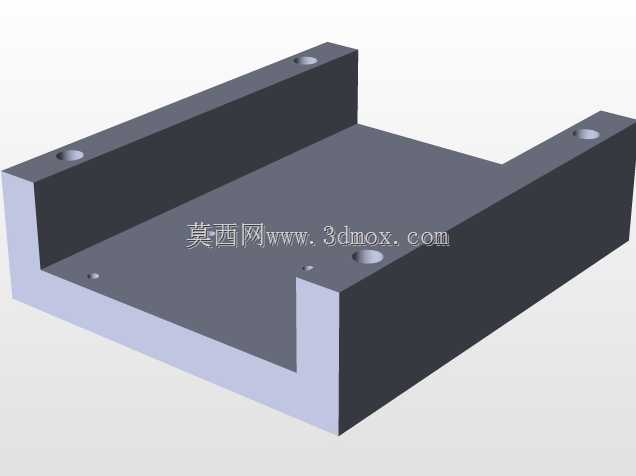

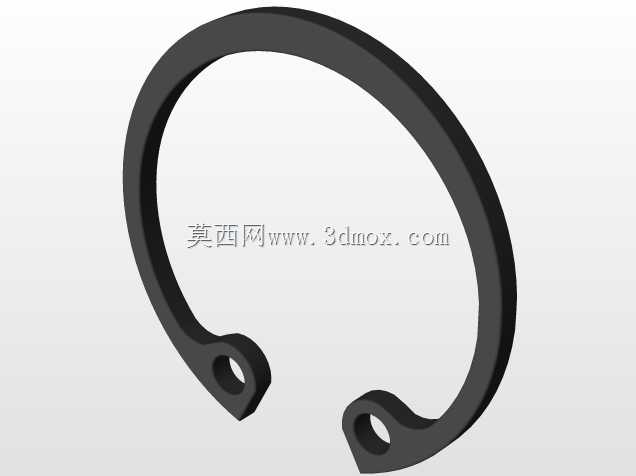

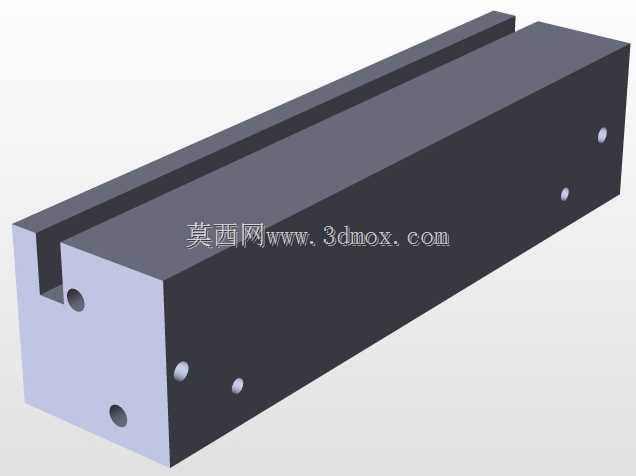

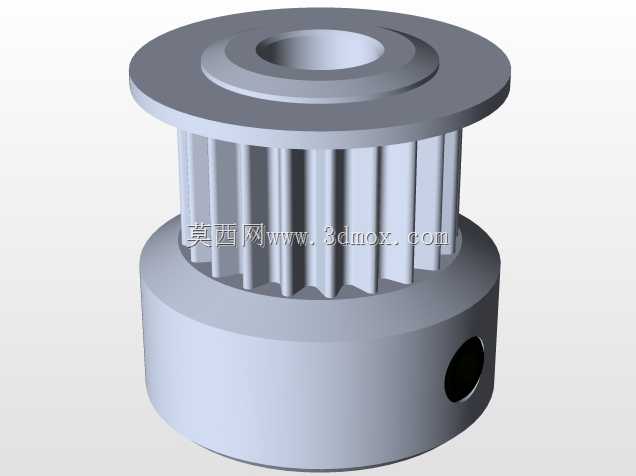

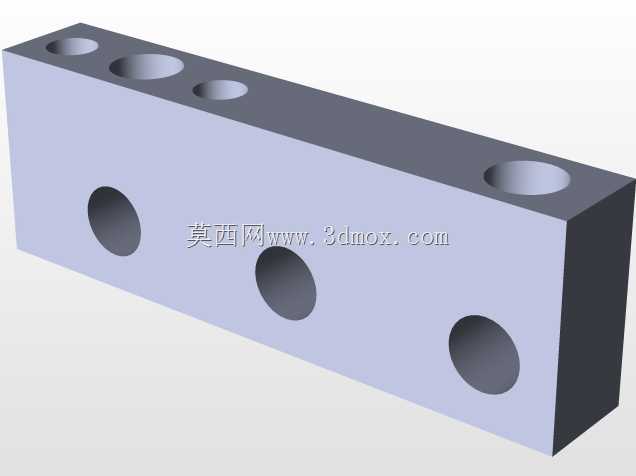

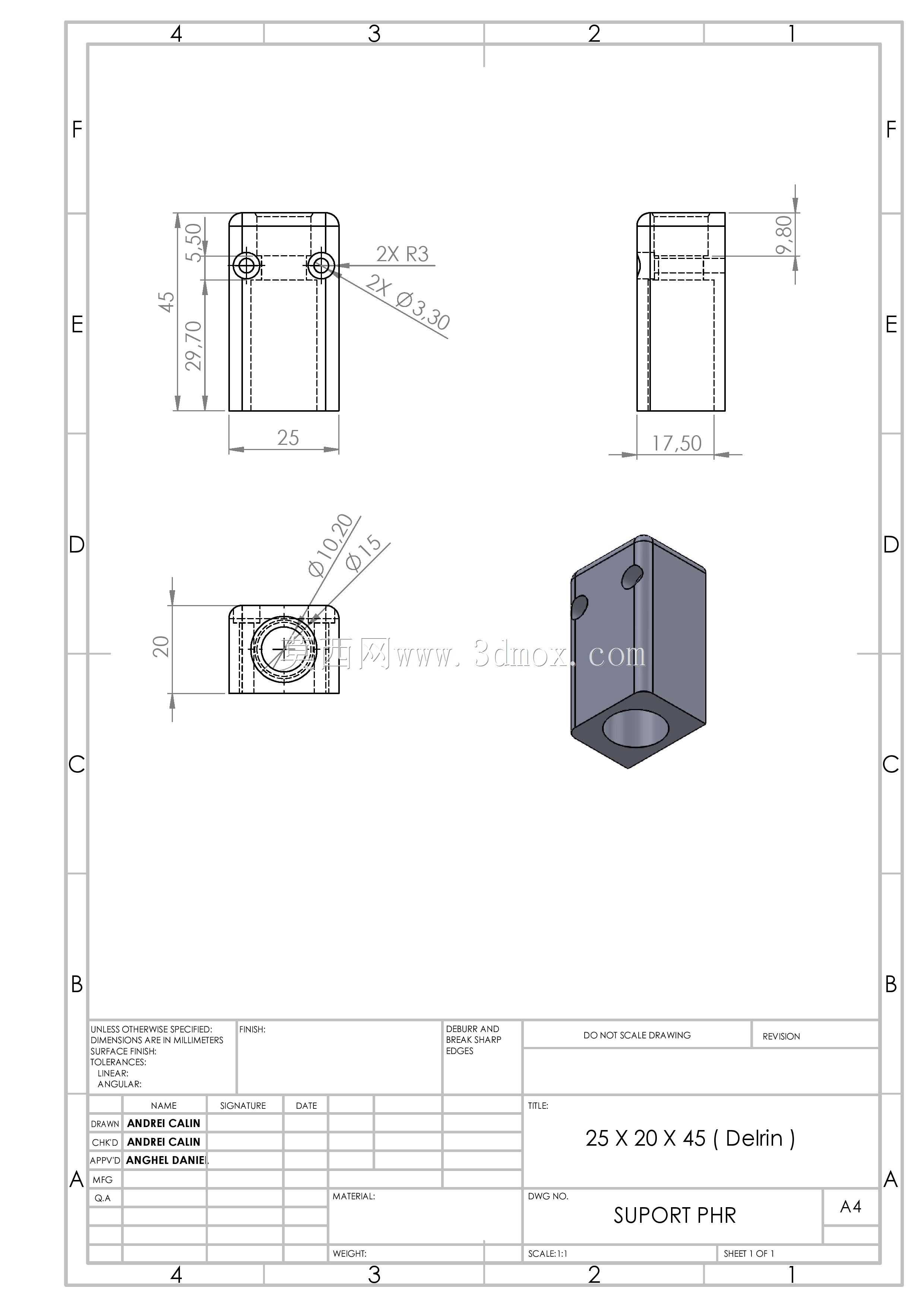

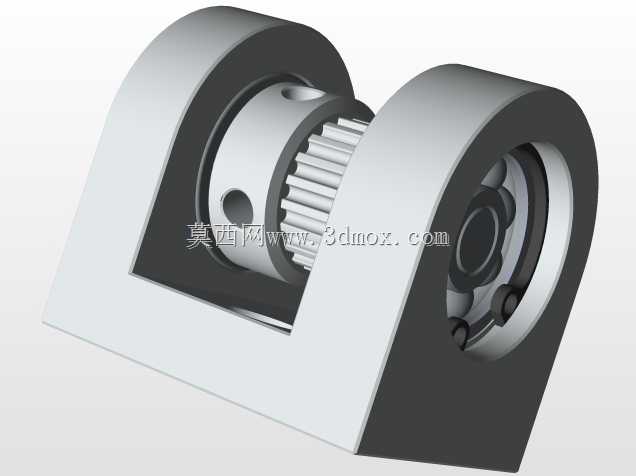

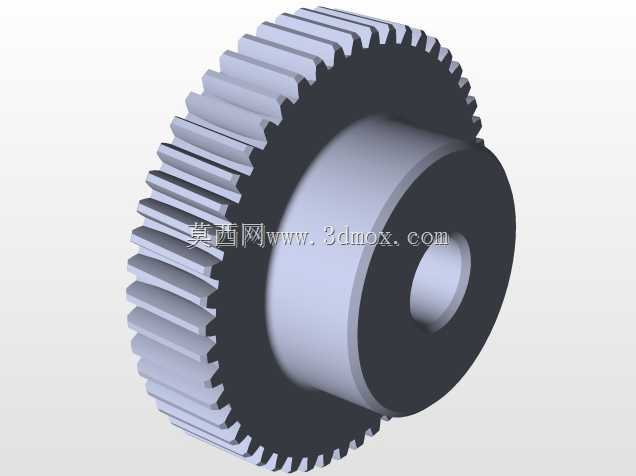

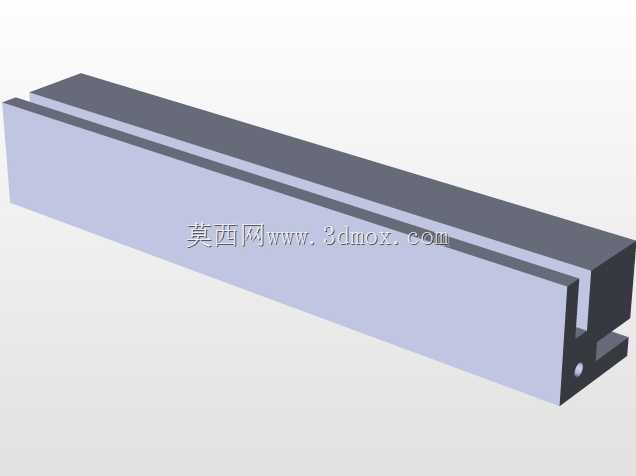

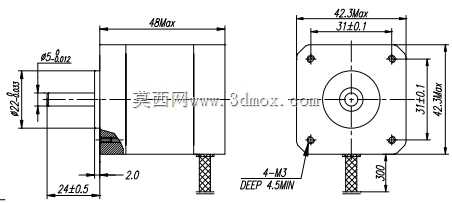

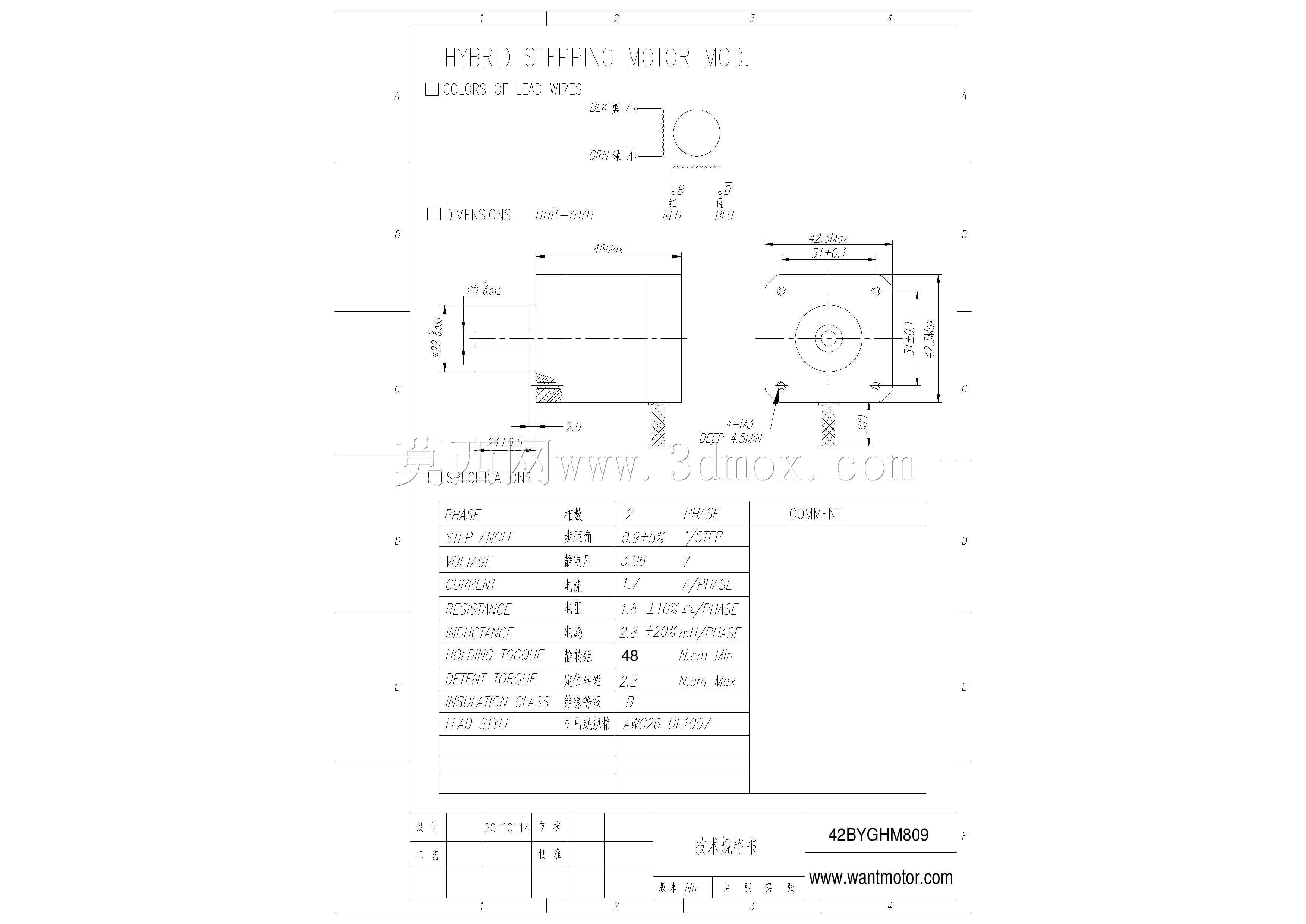

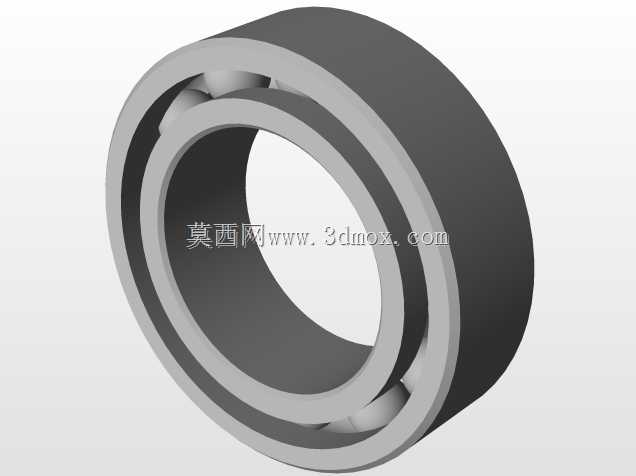

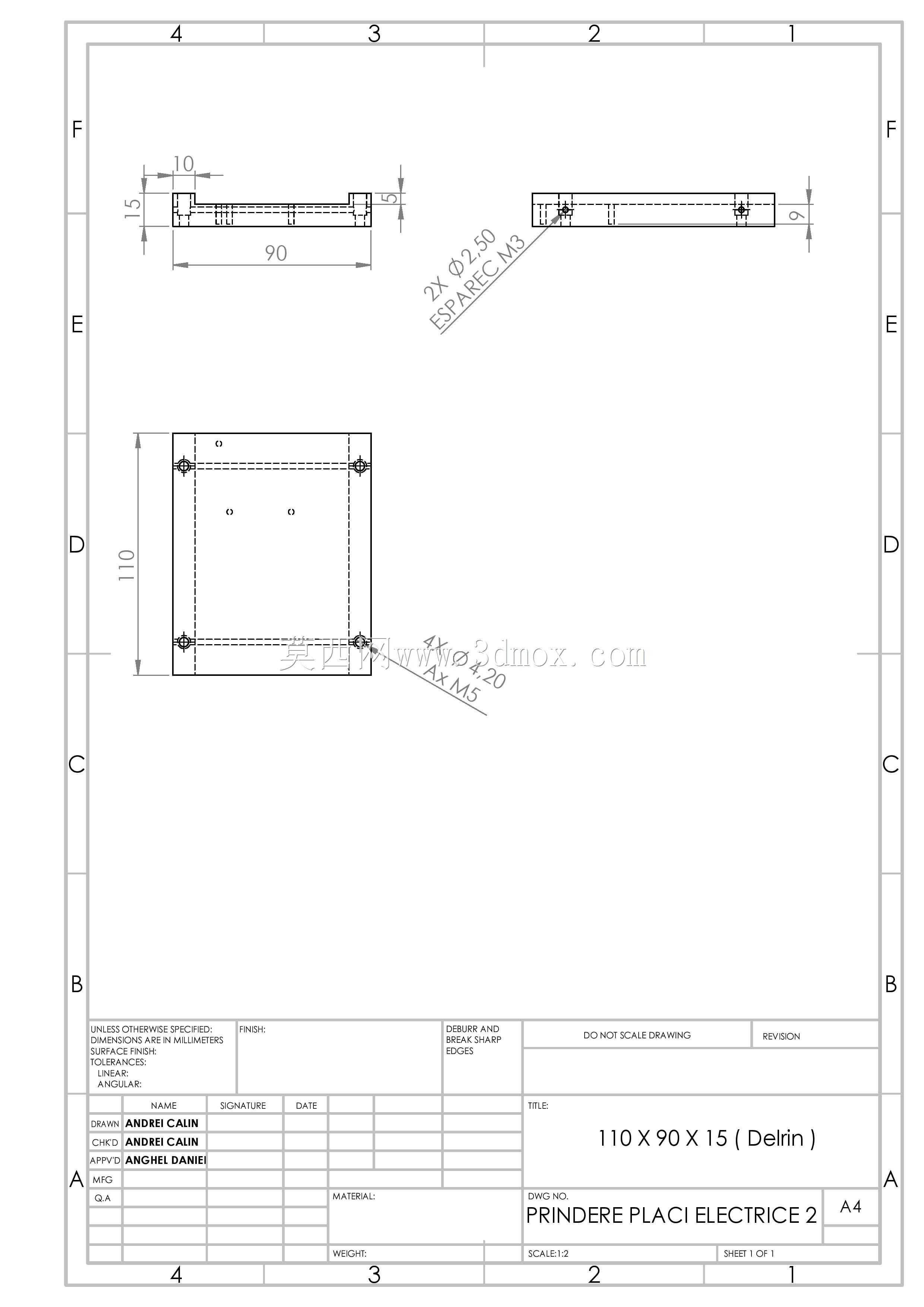

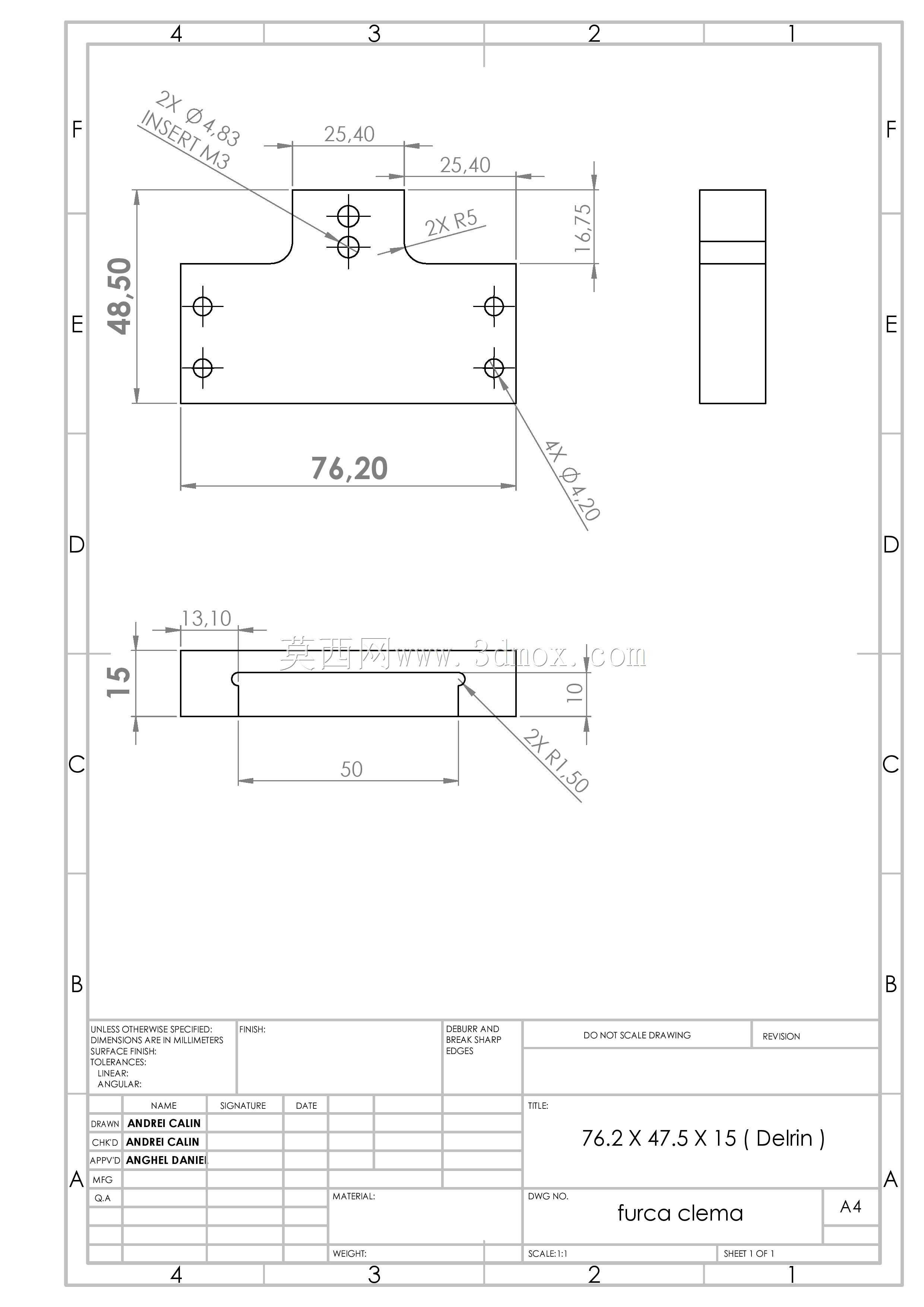

　　也不会遮挡高速相机对摩擦接触区域的拍摄需求。内部的运动单元采用双导轨对称布置形式，两根线性导轨平行安装在中部安装板上，滑块通过连接板与试样台连接，传动侧选用精密滚珠丝杠搭配伺服驱动的方案，可实现0.1mm/s到500mm/s范围内的无级调速，往复行程可通过两端的光电限位开关灵活调整，最大行程覆盖200mm，能够满足不同标准中对线性摩擦试验行程的要求。加载单元布置在运动单元的正上方，采用砝码重力加载配合导向杆的结构，避免加载过程中出现偏载力矩，上试样夹具可更换不同的接触形式，包括销盘式、块环式、平面接触式等多种夹具接口，下试样台通过压板固定在运动连接板上，可适配最大100mm×100mm的平板试样，也可通过更换夹具装夹圆柱状、

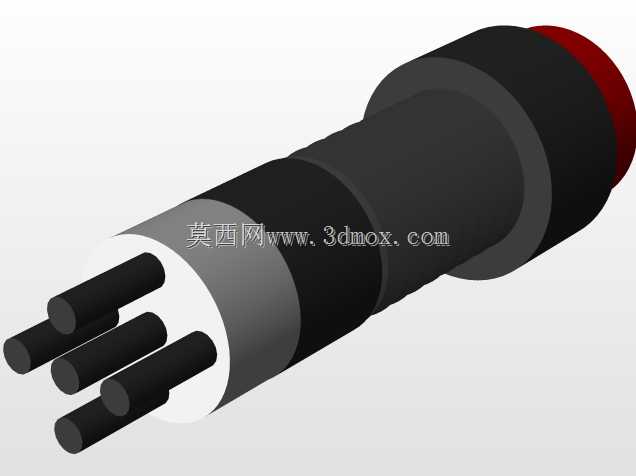

　　不规则形状的待测试样。设计过程中重点考虑了安装边界的适配性，整套装置的底部安装孔位按照标准实验台的安装间距设计，可直接固定在常见的铸铁实验平台上，不需要额外加工过渡连接板；整体外形尺寸控制在长800mm、宽600mm、高700mm范围内，可放置在常规的实验室工作台面上，不需要额外预留过大的安装空间；外接的气路、电路接口统一布置在装置后侧的走线槽内，避免试验过程中线缆拖拽影响运动精度，也方便日常的线路维护与检修。在结构细节处理上，所有运动部件的润滑点都预留了注油嘴，可在不拆解装置的情况下完成导轨、丝杠的定期润滑；摩擦接触区域的下方设置了可拆卸的磨屑收集槽，试验结束后可直接抽出清理磨屑，避免磨屑进入导轨滑块内部影响运动精度；

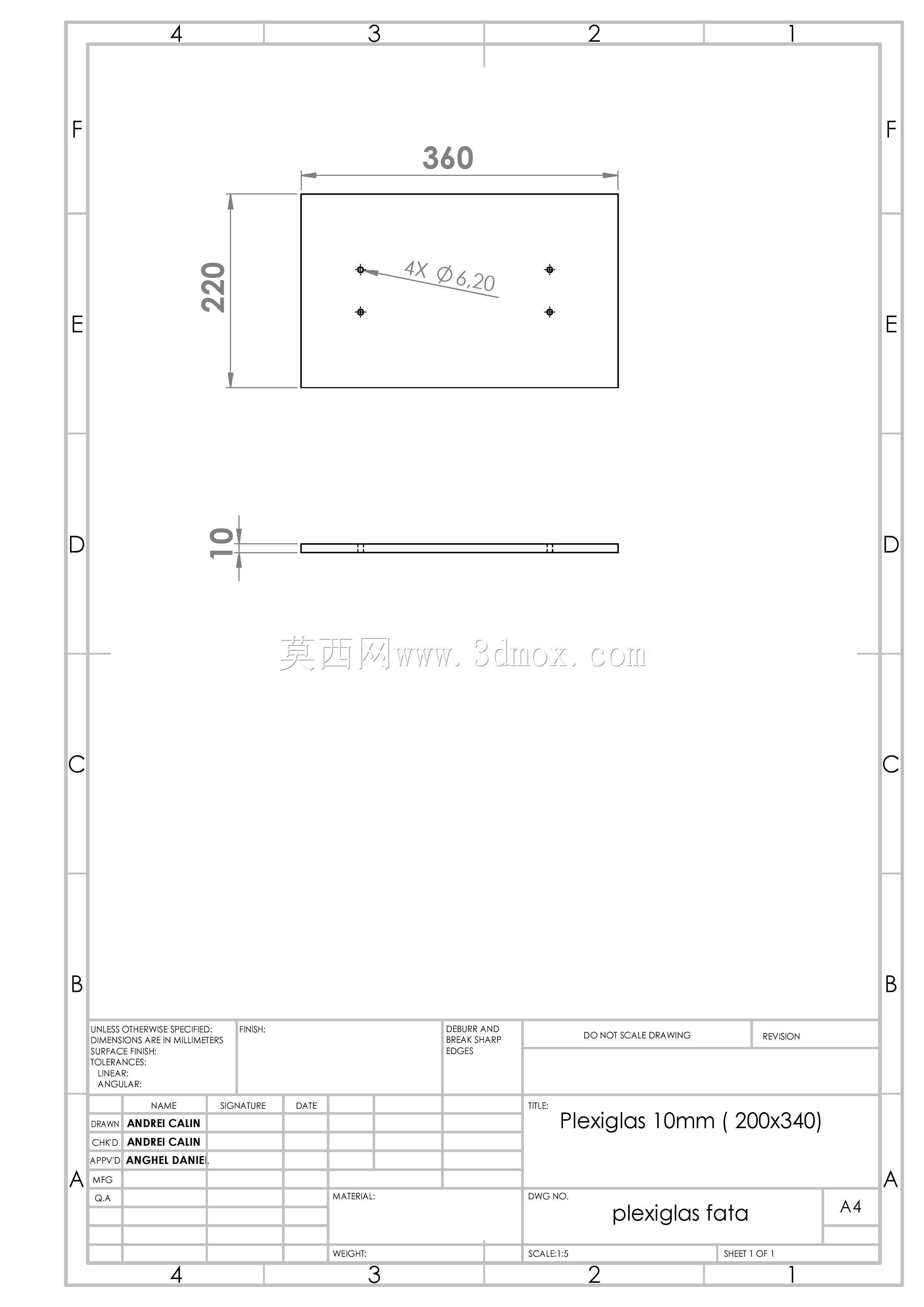

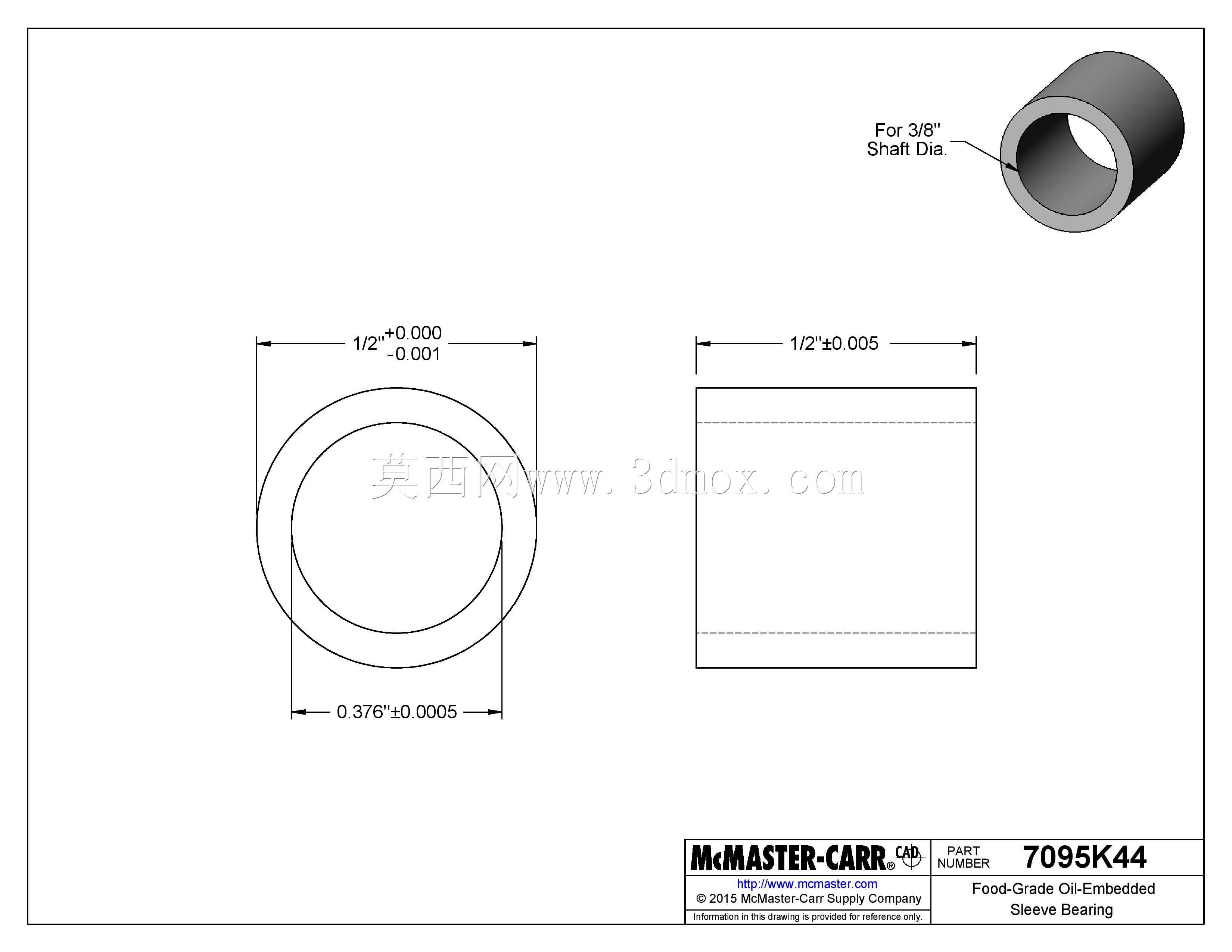

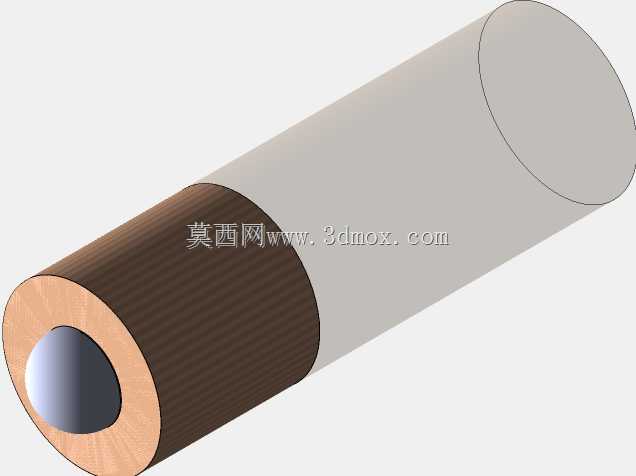

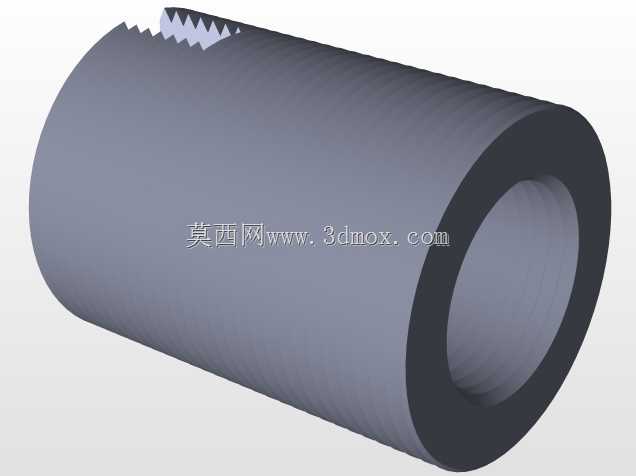

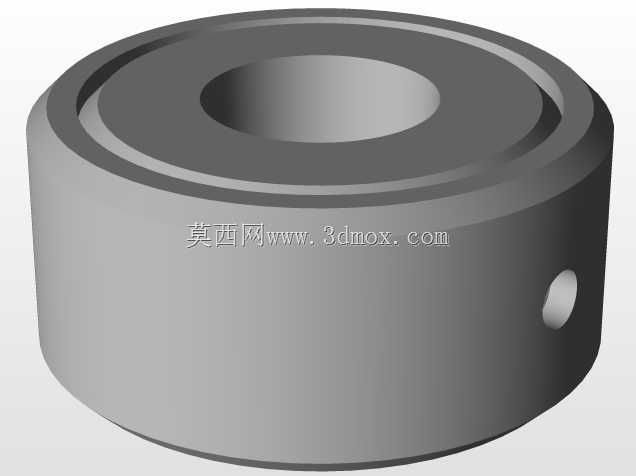

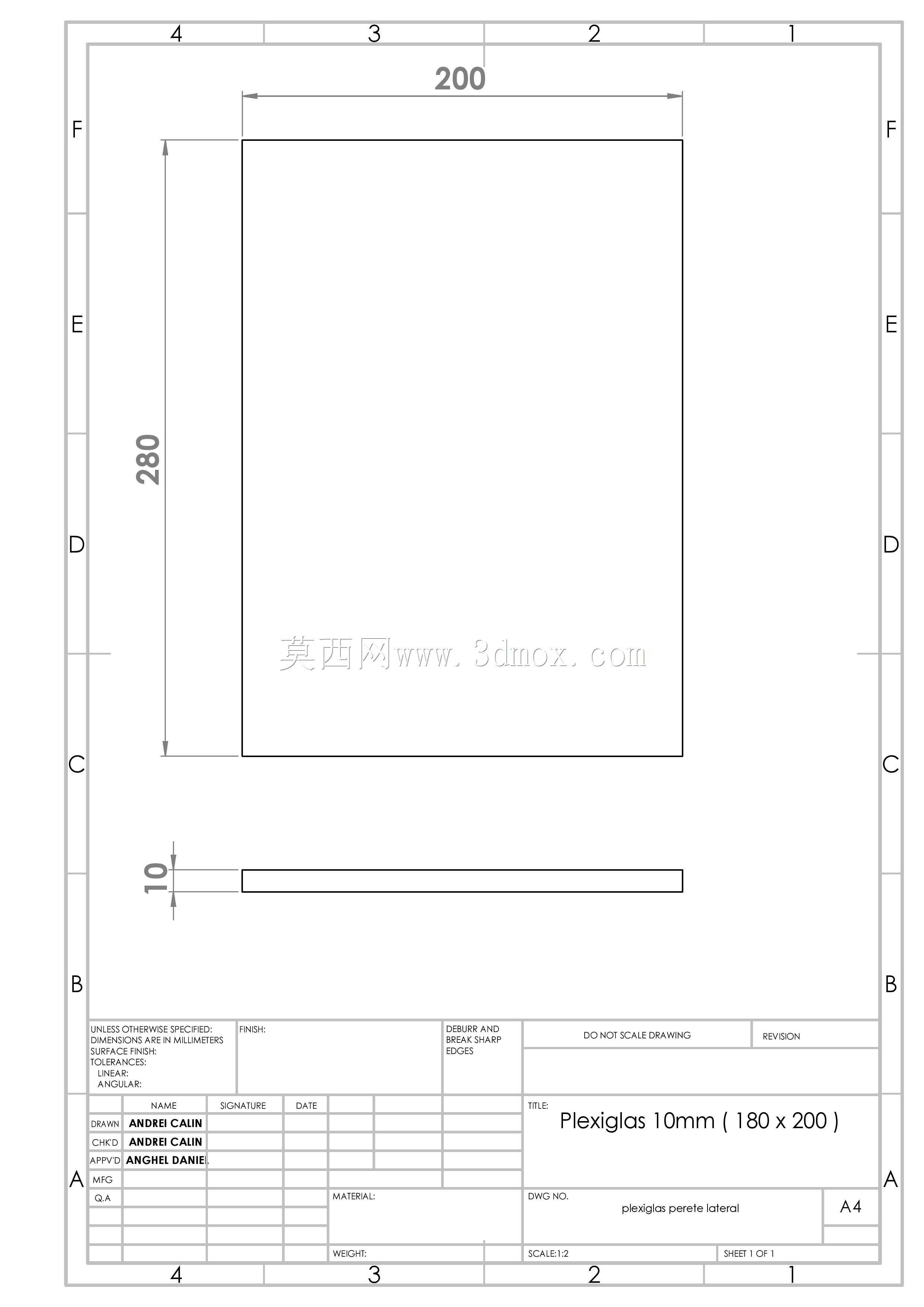

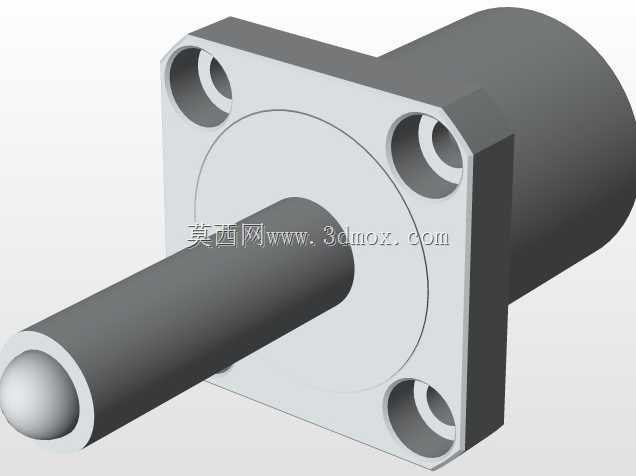

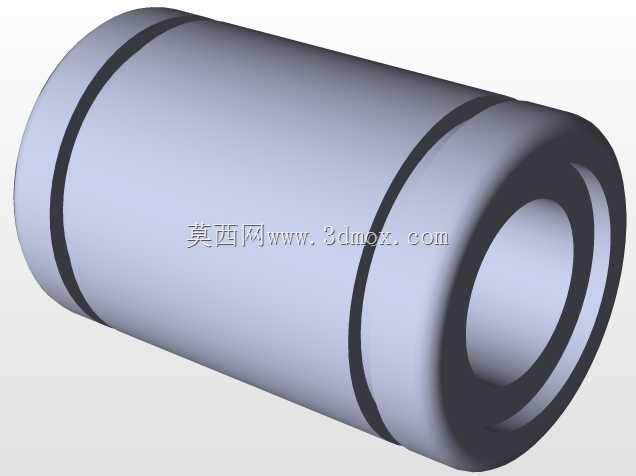

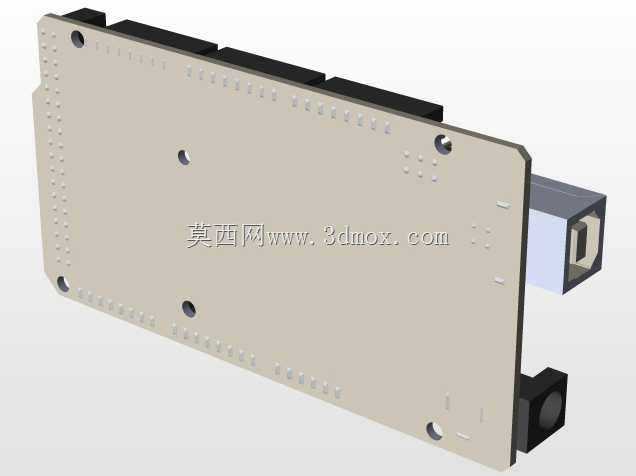

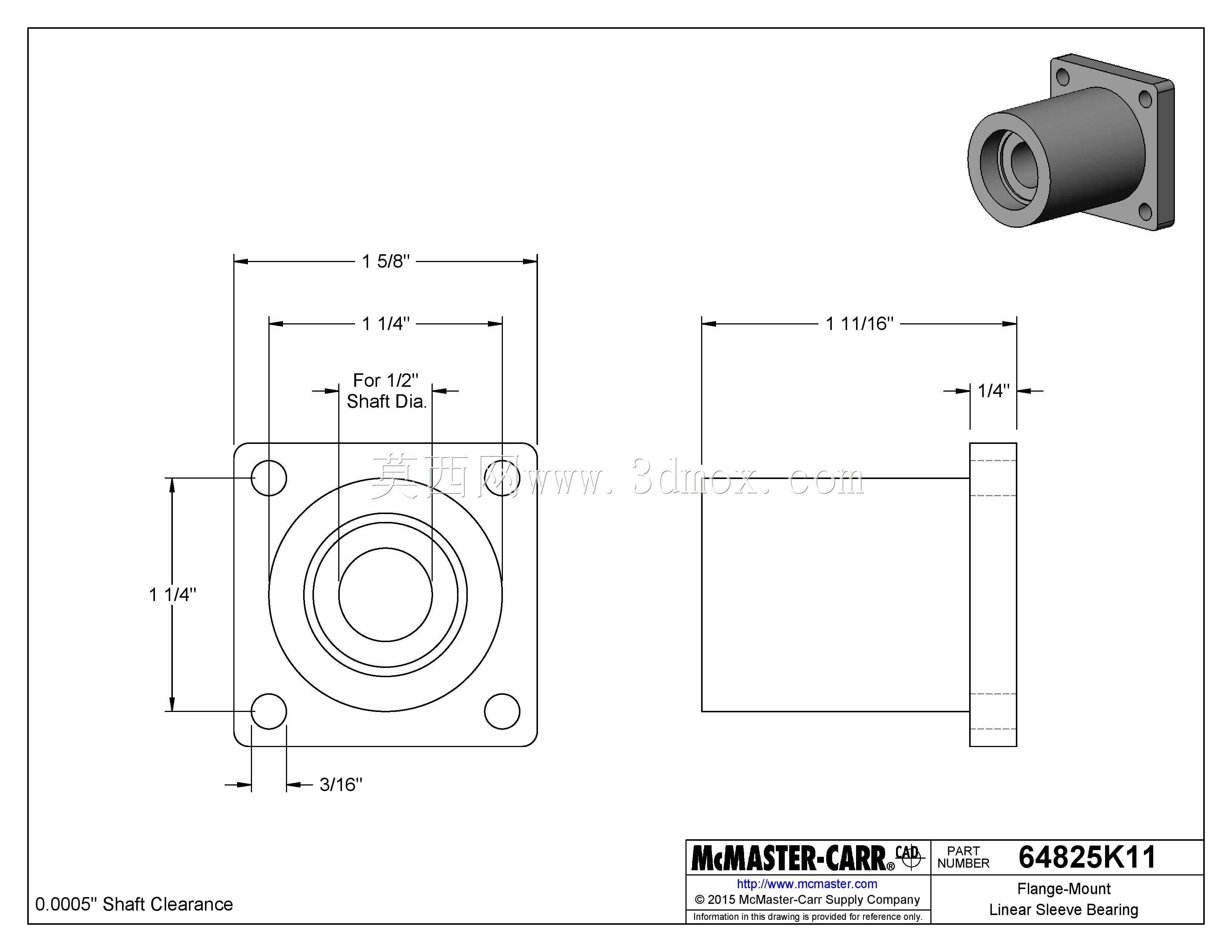

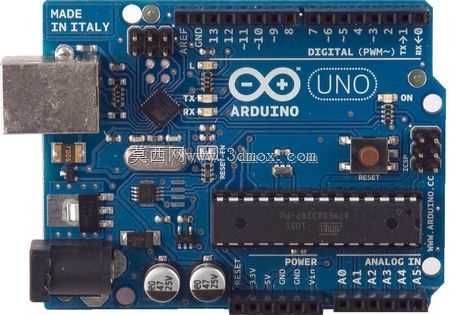

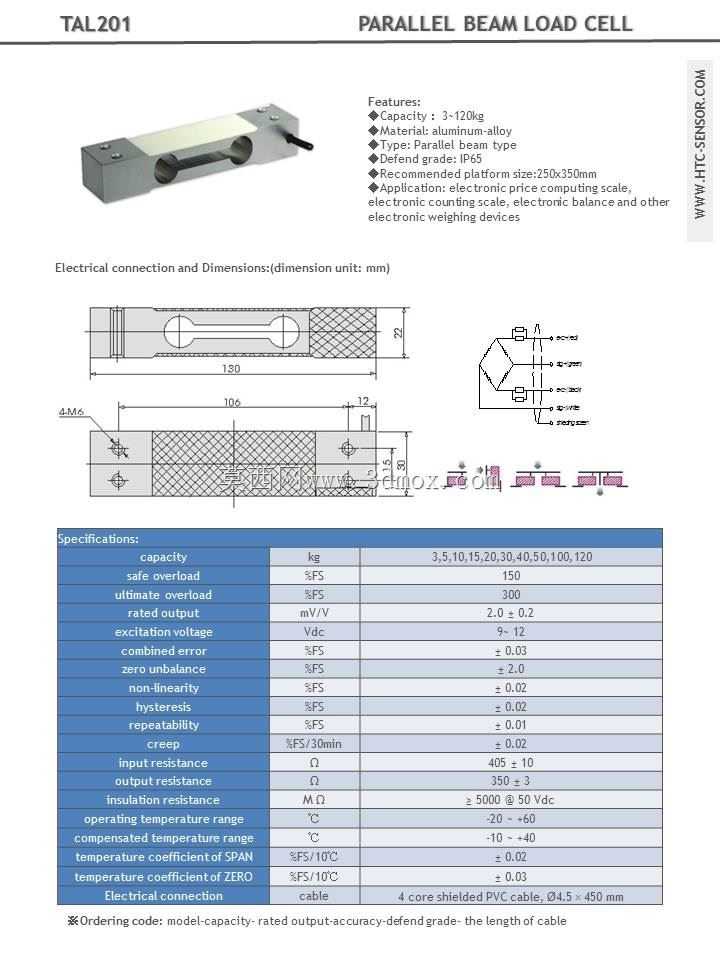

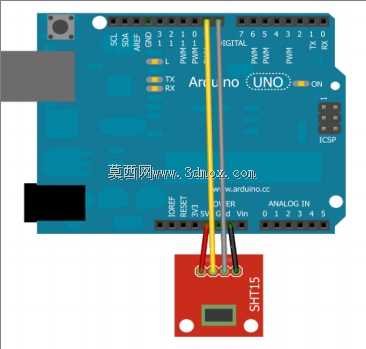

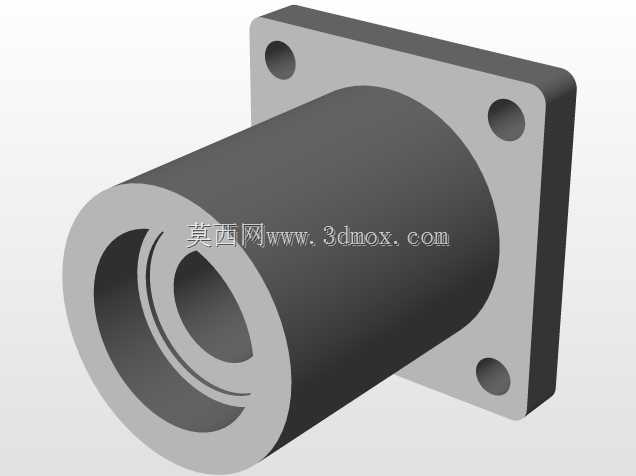

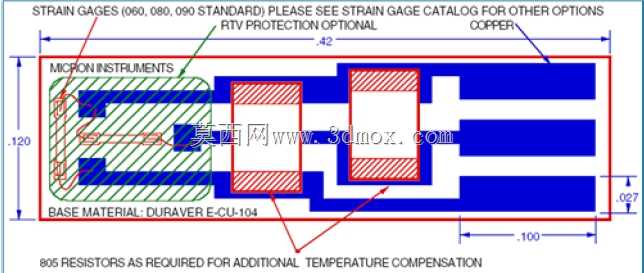

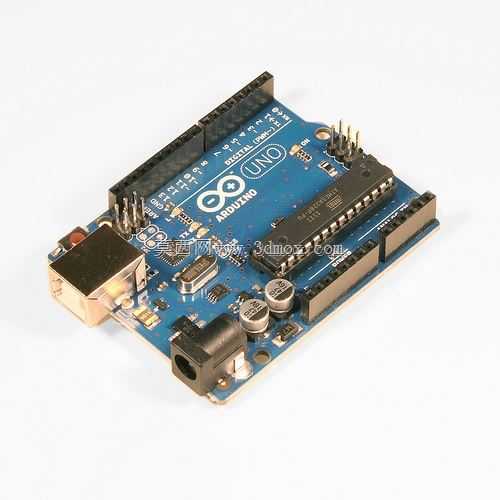

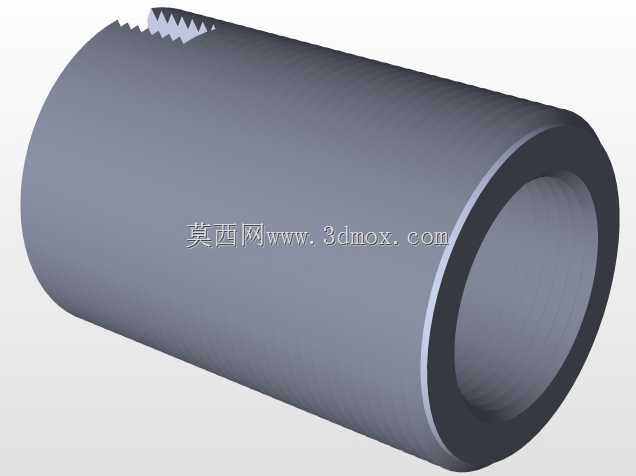

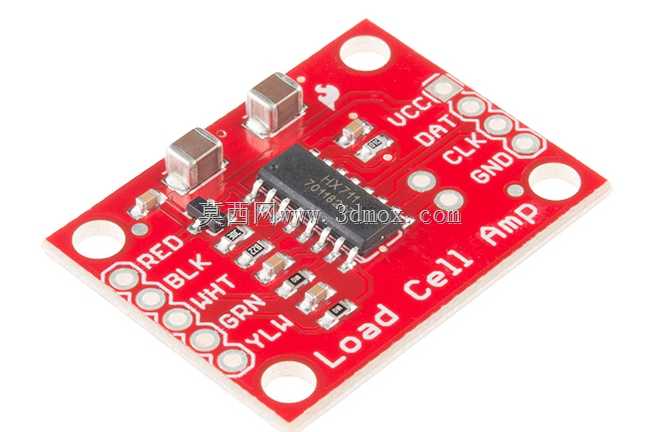

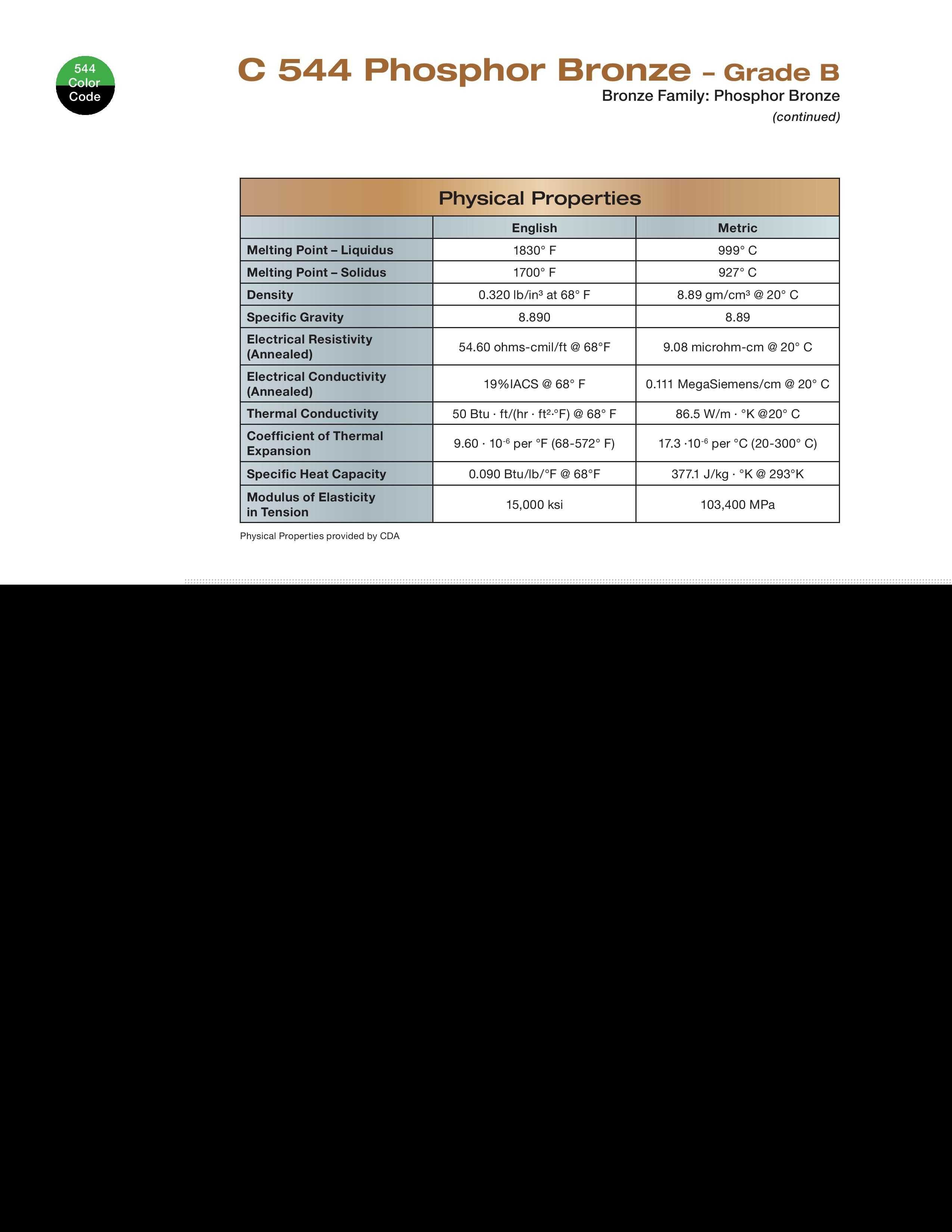

　　加载杆的导向部位采用自润滑铜套配合，不需要额外添加润滑脂即可保证加载过程的顺畅，也不会出现润滑脂滴落污染试样表面的问题。这套工装的设计没有采用复杂的集成化结构，所有功能单元都采用模块化拆分设计，不同的测试需求只需要更换对应的夹具模块、调整驱动参数即可实现，不需要对整体框架进行改动，既降低了加工制造成本，也方便后续的功能扩展，比如可在原有基础上加装摩擦力传感器、温度传感器、磨损量位移传感器，实现试验过程的数据自动采集，不需要对主体结构进行二次加工改造。框架的焊接后都经过了去应力退火处理，安装导轨的基准面经过铣削与磨削加工，平面度控制在0.02mm/m以内，保证导轨安装后的平行度误差不超过0.03mm，避免运动过程中出现卡顿、爬行等问题，影响摩擦测试数据的准确性。防护板采用快拆式的固定结构，不需要工具即可完成拆装，方便试验前后的试样更换与装置清洁，所有的外露棱边都做了倒角处理，避免操作过程中划伤操作人员。
