等离子切割设备火炬防碰撞结构

　　在数控等离子切割作业场景中，割炬与工件的意外碰撞是长期困扰一线加工的常见问题——无论是板材摆放存在翘曲、排版路径存在偏差，还是切割过程中热变形导致工件移位，刚性连接的割炬一旦发生硬碰撞，轻则造成割嘴损坏、切割轨迹偏移报废整板工件，重则导致割炬夹持结构变形、Z轴升降导轨受损，后续校准维修往往要耗费数小时的停机时间，直接影响车间加工排期。这套防撞结构正是针对这类工况痛点设计，作为割炬与Z轴滑台之间的连接缓冲单元，其核心作用是在割炬受到任意方向的外力冲击时，快速触发机械脱开与位置偏移，同时向控制系统传递停机信号，避免刚性碰撞带来的零部件损伤。

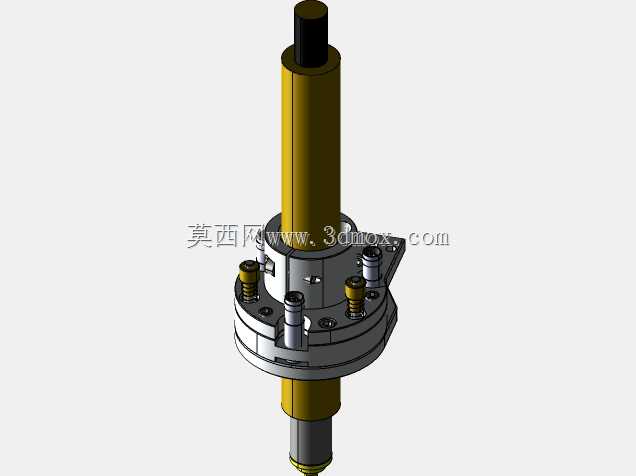

　　从结构设计逻辑来看，整套机构采用同轴分层布局，中心为贯穿的割炬安装通道，上下两段导向轴分别对应割炬尾部的管路走线空间与前端割嘴的伸出端，中间的法兰基座为核心安装基准面，基座上沿圆周均匀布置了三组带预紧弹簧的定位销组件，日常作业状态下弹簧提供恒定的预紧压力，将活动的割炬夹持座牢牢压合在基准定位面上，保证割炬的同轴度与位置精度，满足等离子切割对割嘴与工件垂直精度的要求——毕竟等离子弧的垂直度直接决定了切口的斜面误差，若夹持结构存在旷量，切割厚板时会出现上下切口尺寸偏差超差的问题。当割炬受到侧向或者轴向的冲击力超过弹簧预紧力阈值时，夹持座会克服弹簧压力沿受力方向偏移，脱离基准面的定位约束，此时内置的触发元件会瞬间向数控系统发送信号，切断Z轴与行走轴的运动输出，避免碰撞力持续传导到导轨与驱动部件。

　　安装边界方面，这套结构的法兰基座采用标准的圆形安装止口设计，可直接适配市面上多数台式数控等离子切割机的Z轴滑台安装位，不需要额外做转接板加工；中心通孔的尺寸匹配常规机用等离子割炬的外径，夹持位置设置了锁紧顶丝，可兼容不同长度规格的割炬安装，上下导向轴的同轴度公差控制在0.02mm以内，保证割炬安装后不会出现偏斜。日常维护时，仅需定期检查弹簧的预紧力是否均匀、定位销的滑动面是否有切割积渣即可，碰撞复位时只需要将夹持座推回基准定位面，确认定位销完全卡入对应锥孔即可恢复作业，不需要重新做复杂的同轴度校准，相比传统的磁吸式防撞座，这种弹簧销定位的结构抗积渣干扰能力更强，不会因为切割过程中飞溅的金属渣吸附在磁吸面导致定位失效，更适合等离子切割这种多金属粉尘、飞溅的恶劣作业环境。

　　在实际选型适配时，需要注意根据所用割炬的重量调整弹簧的预紧压力：若配大电流厚板切割的重型割炬，可适当更换刚度更高的弹簧，避免设备快速移动时的惯性力导致防撞结构误触发；若配薄板精细切割的轻型割炬，则适当降低弹簧预紧力，保证轻微碰撞即可触发防护，兼顾防护灵敏度与作业稳定性。结构的活动偏移行程设置为径向8mm、轴向5mm，足够覆盖绝大多数意外碰撞的位移量，不会因为行程不足导致碰撞力还是传导到主机结构，同时偏移量也不会过大，避免复位后割炬位置偏差过大导致后续切割轨迹错位。
