工业防护用金属管状扶手结构设计

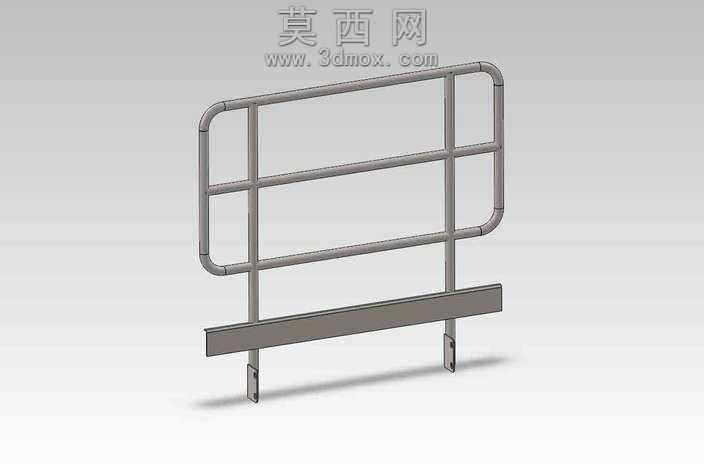

本扶手结构采用三维参数化建模方式完成整体设计，建模过程中优先选用焊件模块完成管状构件的快速搭建，所有管材衔接处均做圆角过渡处理，避免尖锐棱角带来的安全隐患，同时提升整体结构的视觉流畅度。模型整体采用等径金属圆管作为主体框架材料，横向设置三道平行横杆，竖向设置两道支撑立管，顶部横杆两端做90度弯管处理形成封闭的外框轮廓，既保证了扶手的握持舒适度，也强化了框架整体的抗形变能力。底部设置通长的扁钢安装基座，基座下方延伸出两个带安装孔的固定支脚，支脚与竖向立管采用满焊连接的结构形式，安装孔位做沉孔处理，可适配常规膨胀螺栓的安装需求，保证扶手安装后与基面连接牢固，不会出现晃动松脱的问题。材质渲染阶段选用哑光磨砂金属材质，还原不锈钢管材的真实质感，表面做细微的拉丝纹理处理，避免高反光材质带来的视觉突兀感，同时模拟实际使用场景中的金属表面质感，让渲染效果更贴近真实工业产品的外观表现。结构设计阶段充分考虑扶手的受力特性，横向横杆的间距设置符合人体工程学防护要求，可有效避免人员意外翻越或跌落，竖向立管的排布位置经过受力验算，在人员倚靠时可均匀分散受力，不会出现局部应力集中导致的管材变形问题。整体结构无多余冗余构件，所有连接节点均做隐藏式焊缝处理，外观简洁规整，既可以作为工业设备周边的安全防护扶手使用，也可适配作业平台、通道侧边的防护需求，建模过程中所有尺寸均做参数化关联，后续可根据实际安装场景的尺寸需求快速调整管材长度、安装孔位间距等参数，无需重新搭建整体框架，大幅提升了模型的复用性。
