低转速输出齿轮减速直流驱动马达结构

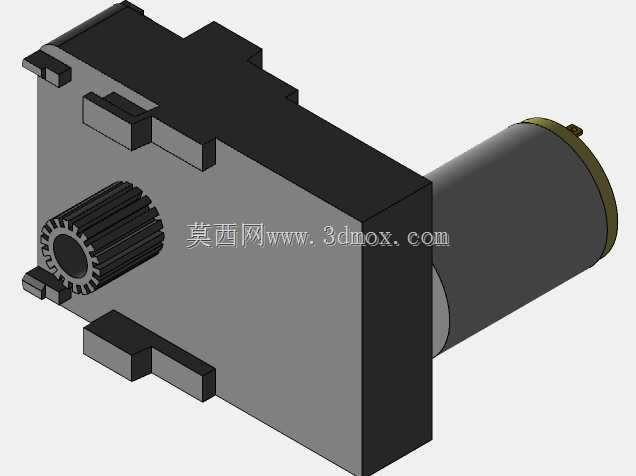

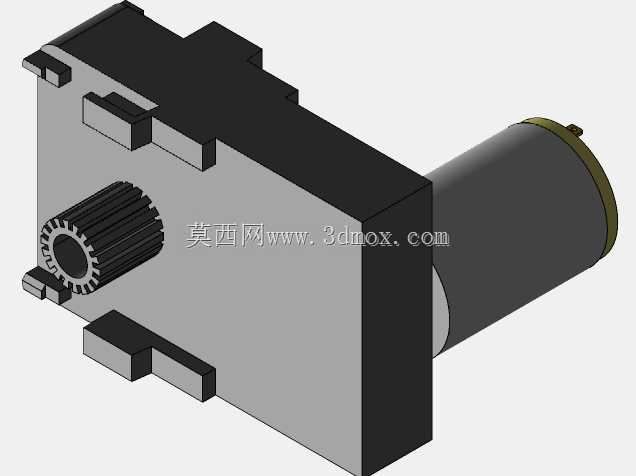

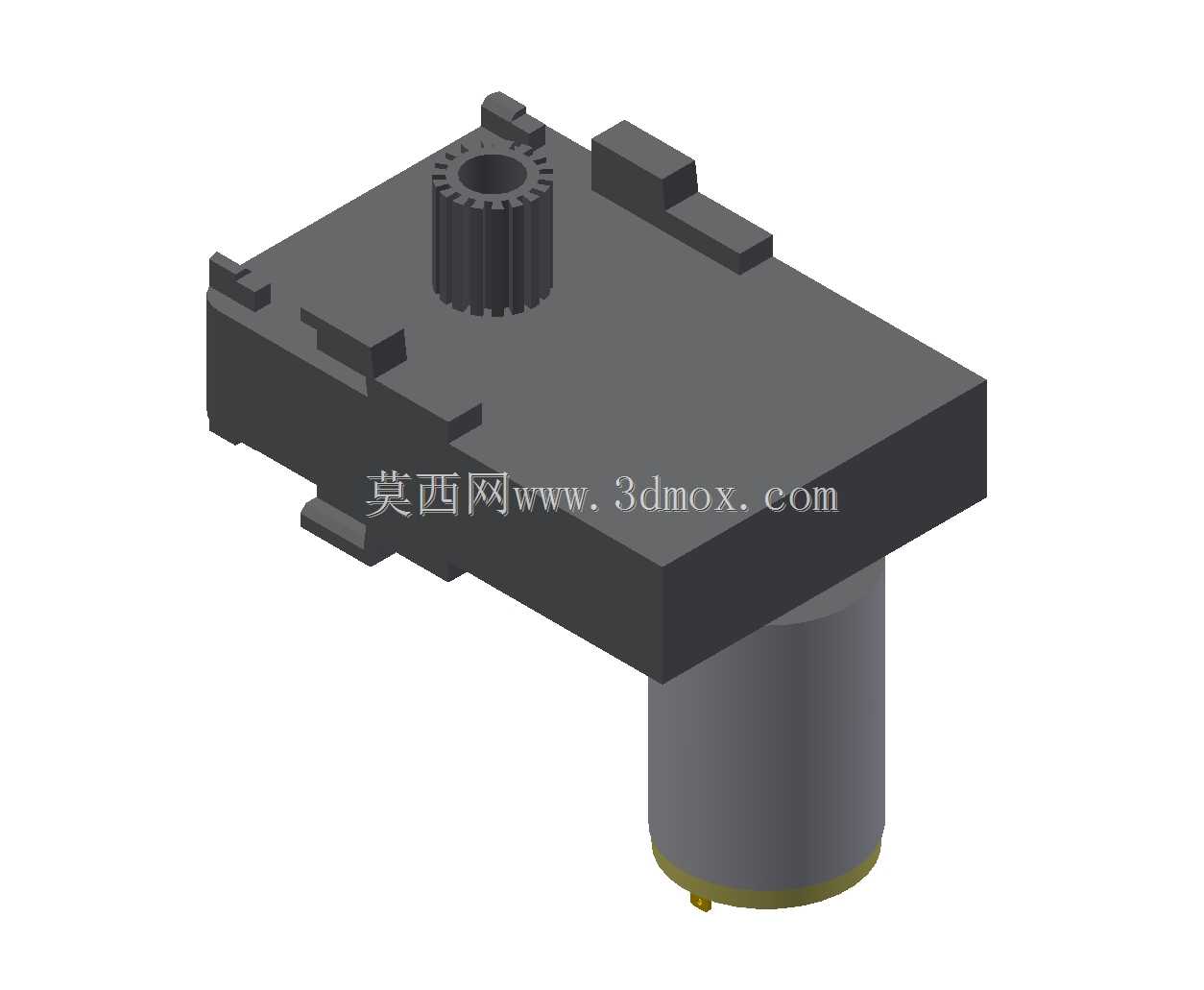

　　这款低速驱动马达在小型自动化执行机构、智能家电风门控制、小型物料推送装置、办公设备走纸机构中应用十分广泛，97转/分的额定输出转速刚好匹配多数需要低转速大扭矩的轻载执行场景，不需要额外搭配减速结构就能直接驱动负载，能大幅简化终端设备的传动链设计，减少中间传动环节带来的背隙与功率损耗。从结构设计来看，这款马达采用一体式集成布局，上部为齿轮减速箱腔体，下部为直流驱动电机本体，输出轴直接从减速箱顶部伸出，轴端加工有标准齿形结构，可直接和配套的传动齿轮啮合，不需要额外加装联轴器，能有效压缩安装所需的轴向空间。减速箱外壳采用矩形块状设计，壳体四周预留了多个定位凸台与安装卡扣位，安装时可以直接卡入设备预设的安装槽内，

　　也可以通过凸台上的预留孔位打螺丝固定，两种安装方式适配不同的设备装配需求，不管是卡扣快装的消费类电子产品，还是需要螺丝锁付的工业类小型设备，都能找到对应的安装固定点位。设计过程中，齿轮减速级采用直齿圆柱齿轮传动布局，每一级齿轮的模数都经过扭矩匹配计算，在保证97转/分输出转速的前提下，能将直流电机本体的高转速低扭矩输出，转换为低转速大扭矩的动力输出，刚好满足轻载执行机构的推力需求，不会因为输出扭矩不足导致负载卡滞，也不会因为扭矩冗余过大造成不必要的功率浪费。输出轴的伸出长度经过严格控制，和配套啮合齿轮的啮合长度刚好覆盖全齿宽，既不会因为轴伸过长导致齿轮啮合时出现偏摆，也不会因为轴伸过短导致啮合接触面积不足，加速齿轮磨损。

　　减速箱壳体的壁厚设计兼顾了结构强度与轻量化需求，日常装配过程中不会因为卡扣卡入或者螺丝锁付出现壳体开裂，同时整体重量控制在较低水平，不会给终端设备增加过多的负重。下部电机本体和上部减速箱的连接采用止口定位方式，装配时止口能保证电机输出轴和减速箱第一级齿轮的同轴度，避免同轴度偏差导致的齿轮传动噪音增大、传动效率下降的问题，连接部位采用卡扣加少量密封胶的固定方式，既可以保证连接强度，也能阻挡日常使用环境中的粉尘进入减速箱内部，避免粉尘夹杂在齿轮啮合面加速齿轮磨损。从安装边界来看，这款马达的整体外轮廓为矩形加下部圆柱的组合结构，设计安装位时需要预留出矩形减速箱的平面安装空间，同时下部圆柱电机本体需要预留对应的避让空腔，

　　输出轴上方需要预留和配套传动齿轮的装配空间，四周的安装凸台需要预留对应的卡扣卡槽或者螺丝过孔位置，整体安装占用空间十分紧凑，适合在内部空间局促的小型设备内布置。实际选型使用时，这款马达适合驱动行程较短、负载恒定的执行部件，比如智能家电的风道切换风门、小型售货机的货道推送机构、智能门锁的锁舌驱动结构、3D打印机的小型配件切换机构，这类场景不需要过高的输出转速，但是需要稳定的输出扭矩，这款马达的参数刚好能匹配这类需求。设计建模过程中，所有的安装凸台位置、输出轴齿形参数、电机本体外径尺寸都严格按照实物测绘尺寸还原，卡扣的卡接量、凸台的厚度、壳体的拔模角度都按照实际注塑生产的工艺要求设置，不管是用来做设备的整体装配干涉检查，还是用来做传动结构的运动仿真，都能直接复用模型参数，不需要再反复核对实物尺寸调整模型。齿轮传动部分的建模还原了每一级齿轮的齿数、模数、齿宽参数，做运动仿真时可以直接设置齿轮啮合约束，模拟实际运转时的传动状态，验证输出转速是否匹配设计需求，也能检查齿轮啮合过程中是否存在干涉问题。外壳部分的建模还原了所有的定位特征与安装特征，装配时可以直接和设备的安装基座做配合约束，检查整体装配是否存在尺寸冲突，提前发现安装位设计不合理的问题，减少实际打样过程中的反复修改次数。
