8HS11-0204S型Nema8微型步进电机结构

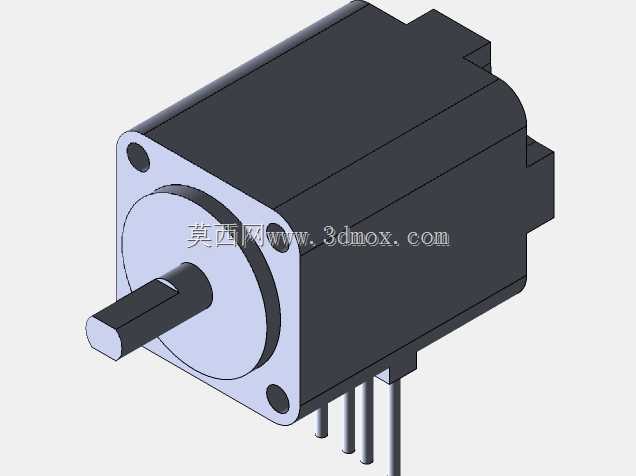

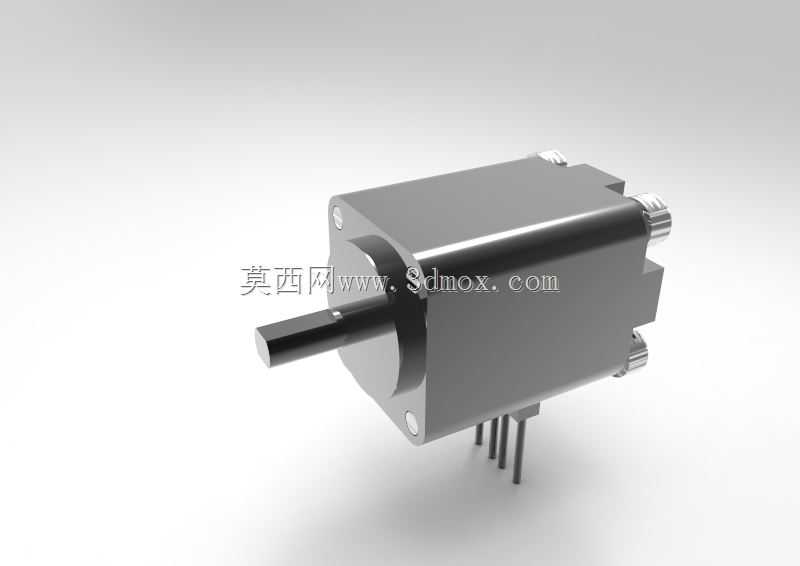

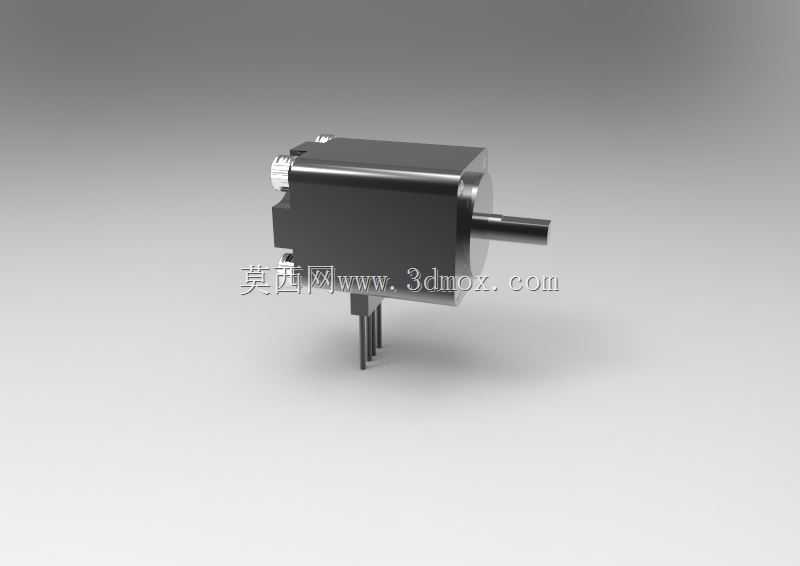

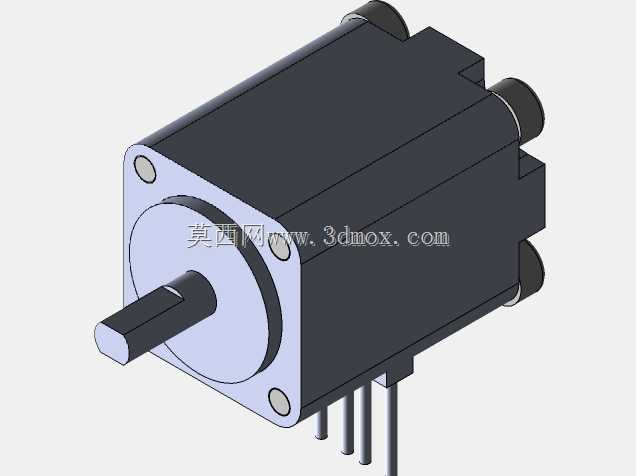

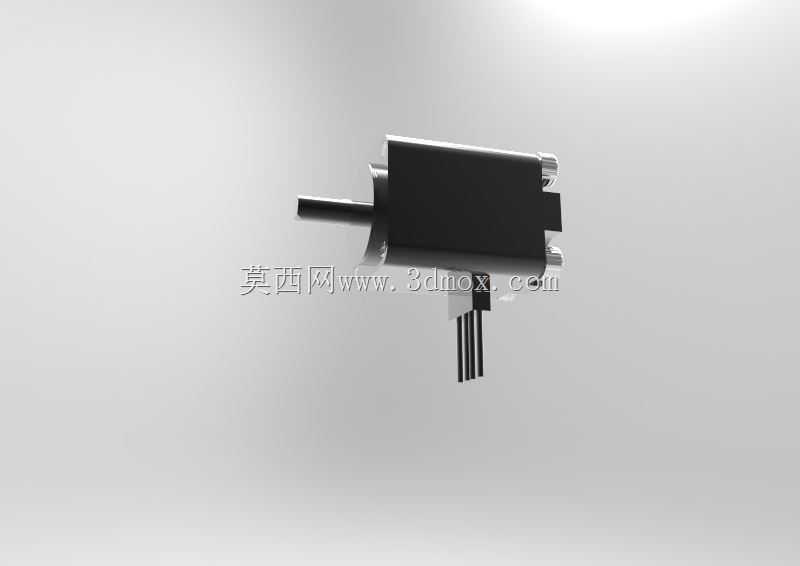

　　在桌面级精密自动化设备、小型光学调焦机构、医疗微量注射泵、消费电子精密传动模组这类对安装空间有严苛限制的场景中，大规格步进电机往往受限于尺寸无法适配，Nema8规格的微型步进电机恰好填补了小扭矩精密驱动的选型空白。这款步距角0.8deg、额定电流0.2A的微型步进电机，在设计阶段就围绕小空间安装、低发热、高精度步距控制三个核心需求展开结构优化，区别于常规42、57系列步进电机的结构逻辑，其整体壳体采用方形切角设计，在保证内部定子绕组排布空间的前提下，将外轮廓尺寸压缩到Nema8标准的20mm见方级别，输出轴采用单出轴D型切边结构，可直接与配套的微型同步轮、小模数齿轮、精密丝杠进行无间隙配合，避免了额外加工键槽带来的轴径削弱问题，也能有效防止传动件在正反转切换过程中出现打滑偏移。

　　从安装边界来看，这款电机的前端盖预留了两个对称分布的M2螺纹安装孔，孔位严格遵循Nema8电机的通用安装规范，可直接适配市面上标准的20系列电机安装支架、微型滑台模组的安装位，无需额外设计转接板，能大幅缩短结构设计阶段的适配周期。电机尾部的引脚采用直插式排针设计，排针间距符合常规微型驱动板的接线标准，可直接焊接在定制驱动PCB上，也可通过配套的接插件进行快拆接线，在紧凑的设备内部走线时能有效减少线束占用的空间，避免与周边其他传动部件产生干涉。

　　功能特性层面，0.8deg的步距角相比常规1.8deg的两相步进电机，在同等驱动细分设置下能实现更小的单步位移，在低速运行时的振动幅度更小，非常适合应用在需要微米级进给的精密调节场景，比如实验室液体分装设备的柱塞驱动、微型云台的角度调节、小型3D打印机的挤出机构送料驱动。0.2A的额定相电流设计，让电机在持续运行时的发热控制在较低水平，即使安装在密闭的小型设备壳体内，也不会因为积热导致绕组绝缘老化加速，能有效提升长期运行的稳定性。电机的输出轴径向跳动控制在微米级，在搭配精密轴承支撑的负载时，不会因为轴系窜动影响最终的传动精度。

　　设计思路上，这款电机的壳体采用一体化冷挤成型工艺，前后端盖与壳体的配合面做了高精度止口定位，装配后定子与转子的同轴度能得到有效保证，避免因为装配偏差导致的运行卡顿、噪音增大问题。内部磁钢采用高磁能积的烧结钕铁硼材质，在小尺寸的转子结构下能提供足够的气隙磁密，保证电机在额定电流下能输出足够的保持扭矩，满足小型负载的驱动需求，不会因为负载波动出现失步问题。绕组采用多层密绕工艺，在有限的定子槽空间内尽可能提升绕组的槽满率，同时做好层间绝缘处理，避免在长期通电情况下出现匝间短路问题。

　　在实际选型应用中，结构工程师需要重点关注电机的本体长度与安装空间的匹配性，这款电机的本体长度控制在11mm级别，搭配尾部排针的总高度也不会超过常规小型模组的安装空间上限，在做堆叠式设备布局时，可以将驱动板直接布置在电机尾部，进一步压缩整体设备的体积。需要注意的是，这类微型步进电机的输出扭矩有限，选型时需要核算负载的实际扭矩需求，搭配合理的减速比结构使用，不要超出其额定负载范围运行，同时在安装时要保证输出轴与负载轴的同轴度，避免因为径向受力过大导致前端轴承过早磨损，影响使用寿命。在三维建模过程中，这款模型完整还原了电机的外轮廓细节、安装孔位尺寸、输出轴长度与切边位置、尾部排针的分布参数，可直接导入到设备整体装配体中进行干涉检查，也可用于安装支架、配套传动件的结构设计参考，能有效减少工程师手动测绘建模的时间成本，提升整体设计效率。
