24V带编码器微型直流减速电机结构

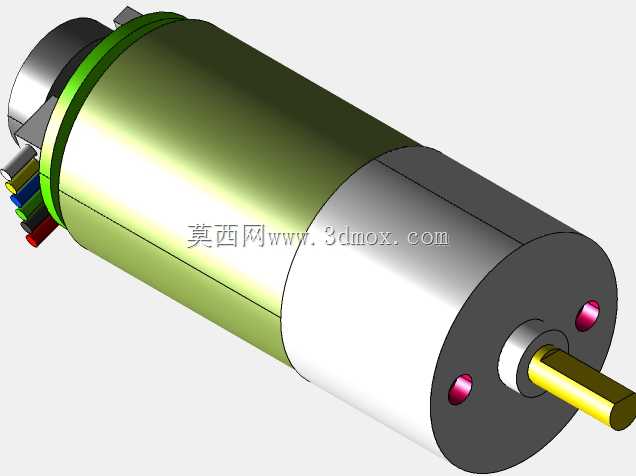

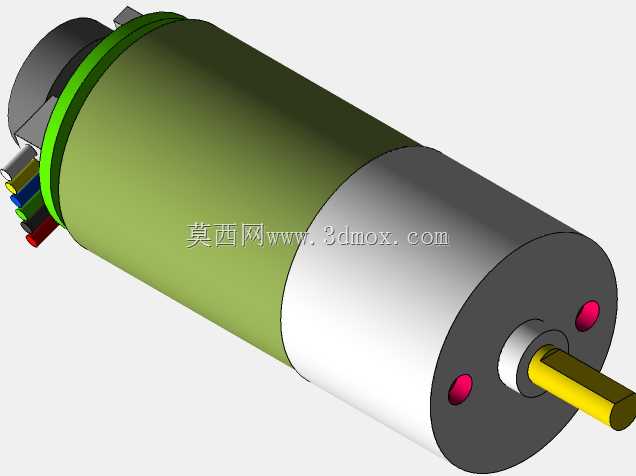

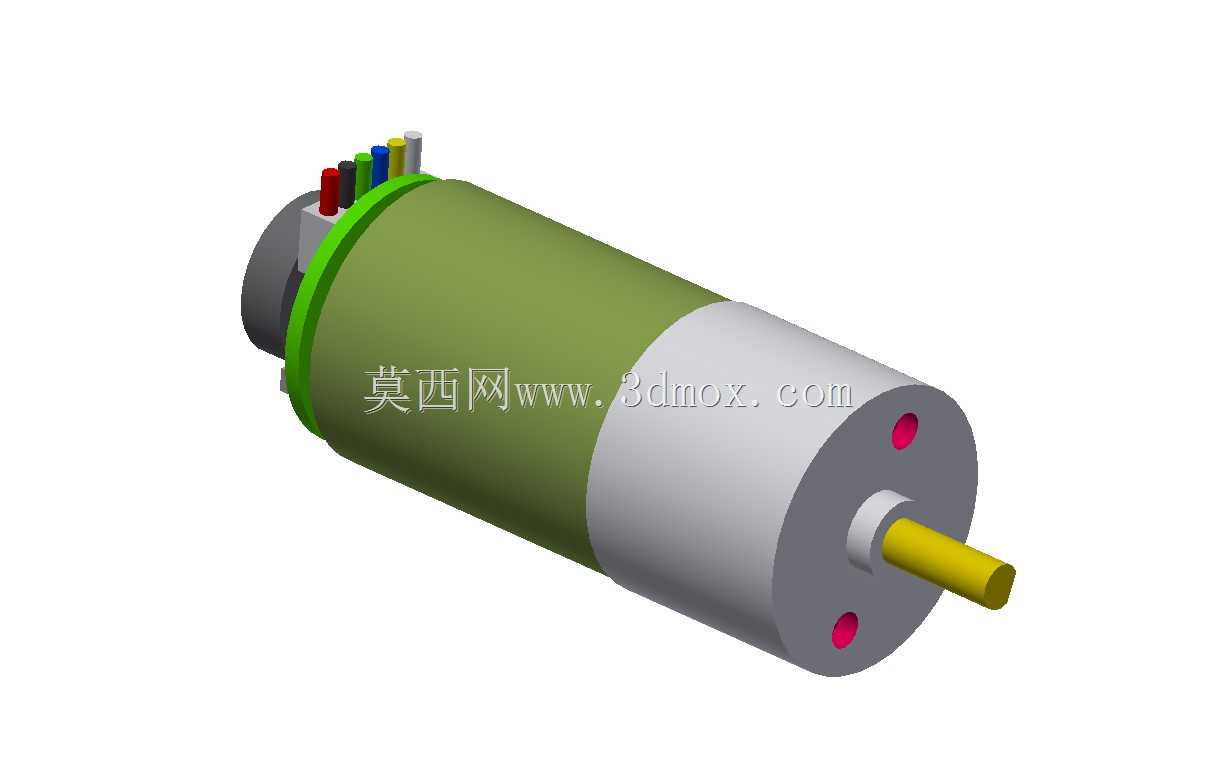

　　这款带编码器的24V微型电机，在小型自动化执行端的应用覆盖度很高，常见于桌面级精密传动工位、小型物流分拣模组的动力输出端、医疗采样设备的进给驱动、智能家电的精密执行机构里，区别于普通无反馈微型电机，它自带的位置反馈结构能实时输出转子位置信号，不需要额外加装外置检测元件，就能实现转速闭环、转角定位的控制需求，在对启停位置精度、转速稳定性有要求的紧凑安装场景里，能大幅减少外围检测组件的安装空间占用。从结构设计逻辑来看，整体采用同轴直列布局，动力输出端的金属轴采用台阶式设计，伸出段直径统一，轴端做了倒角处理，方便配套的传动轮、联轴器快速装配，不会出现装配卡滞的问题；输出端盖采用硬质工程塑料材质，端盖上预留两个对称的安装定位孔，

　　孔位公差控制在过渡配合区间，既可以通过销钉直接固定在安装基板上，也能配合配套的金属固定支架完成侧装、法兰装等多种安装形式，端盖与机身主体的配合面做了止口结构，装配时能自动保证同轴度，不会出现端盖偏斜导致的轴系卡滞问题。机身中段分为两个功能区段，靠近输出端的区段是减速齿轮组的容纳腔，外壳采用金属质感的工程塑料包覆，既保证齿轮组工作时的结构刚性，避免齿轮啮合受力导致的壳体形变，又能控制整体重量；靠近尾端的区段是电机本体的定子磁钢容纳区，外壳做了防滑的哑光质感处理，装配时可以用卡箍直接夹持固定，不会出现夹持打滑的问题。尾端的编码器部分直接集成在电机后轴伸位置，多根不同颜色的信号输出线从尾端侧方引出，线序做了颜色区分，

　　接线时不需要额外对照线序定义表就能快速完成电源、信号输出、接地等线路的连接，编码器的防护外壳和电机尾端采用卡扣式连接，后期如果需要清理编码器码盘积尘，不需要拆解整个电机主体，只需要拆开尾端卡扣就能完成维护，大幅降低后期运维的拆解难度。从安装边界尺寸来看，整体机身是等直径圆柱结构，径向最大尺寸就是机身外壳直径，没有外凸的突兀结构，在做安装空间预留时，只需要按照圆柱直径预留径向间隙即可，不需要额外为侧凸结构预留避让空间；轴向总长度从输出轴端面到编码器尾端的接线根部做了严格控制，在紧凑安装腔体内布置时，不会和腔体内的其他走线、结构件产生干涉。输出轴的伸出长度适配常规的微型联轴器、同步带轮的安装深度，不需要额外对轴做裁切加工就能直接装配，

　　轴上预留的扁位结构可以配合紧定螺钉完成传动件的周向固定，避免传动过程中出现打滑空转的问题。在实际选型适配时，这款电机的24V供电等级匹配绝大多数工业小型控制设备的直流供电母线，不需要额外做电压转换就能直接接入控制回路，编码器输出的信号可以直接匹配常规的小型运动控制板卡的IO采集端口，不需要额外加装信号放大电路，能简化整体控制回路的设计。齿轮减速部分的传动比设计偏向低速大扭矩输出区间，适合需要低速平稳进给的工位，齿轮组采用金属和工程塑料混合搭配的设计，高速级用工程塑料齿轮降低运行噪音，低速级用金属齿轮承受更大的输出扭矩，兼顾运行静音性和负载能力，在额定负载工况下运行时，齿轮啮合的噪音控制在较低区间，适合对运行噪音有要求的桌面设备、民用智能设备场景。尾端编码器的码盘和电机后轴采用过盈配合固定，不会因为电机正反转切换的冲击出现码盘移位的问题，保证位置反馈信号的长期稳定性，编码器的采样分辨率适配小型设备的定位精度需求，不需要过高分辨率带来的控制成本提升，刚好匹配这类微型电机的应用场景精度要求。机身外壳的接缝处都做了密封槽设计，可以阻挡日常使用环境中的浮尘进入机身内部，适配普通室内工业环境、民用设备内部的使用场景，不需要额外做防尘防护结构就能长期稳定运行。
