微型直流齿轮减速电机结构设计

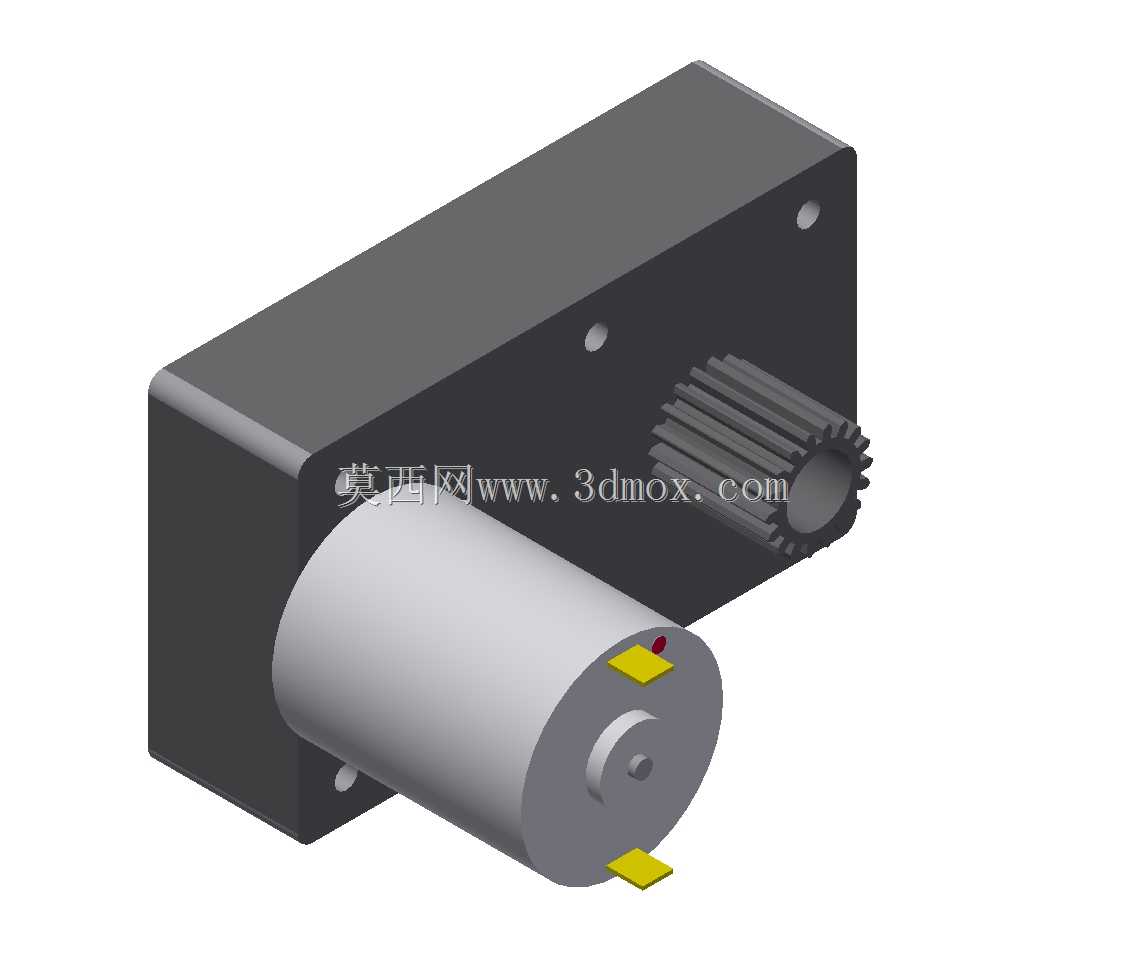

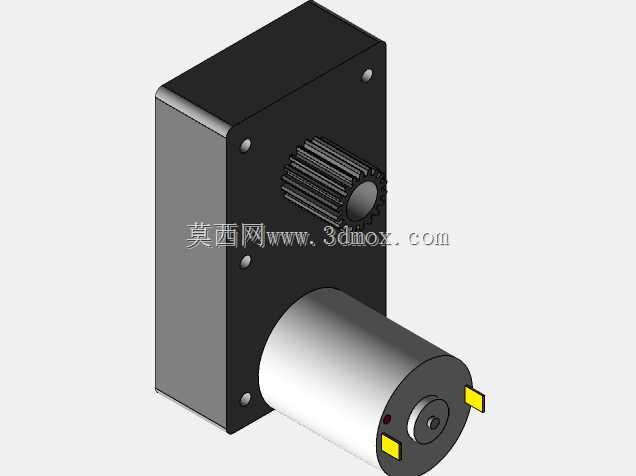

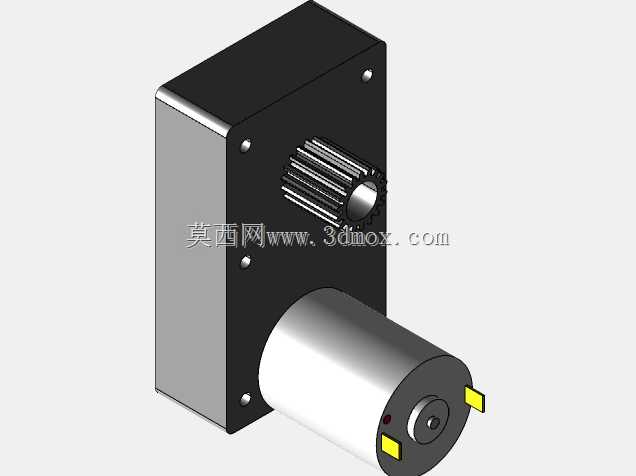

　　这款带输出齿轮的微型减速动力单元，在小型自动化执行机构里的适配场景非常广泛，从智能柜的锁具驱动、小型输送线的辅助辊动力，到桌面级自动化设备的进给机构、家用小电器的动力输出端，都能见到同结构产品的实际应用。做结构设计的时候，首先要考虑的是安装边界的适配性，这类减速电机的安装面多为平面带定位孔结构，图中这款的减速箱端面上预留了两个沉头安装孔，孔位的中心距、孔径公差都要和安装支架的设计尺寸严格匹配，避免装配时出现错位导致的齿轮啮合偏载问题。

　　从结构布局来看，电机本体和减速箱采用直连式布局，电机的输出轴直接插入减速箱的一级传动齿轮，省去了额外的联轴器结构，既压缩了整体的轴向尺寸，也减少了传动环节的间隙累积。输出端直接集成了圆柱直齿轮，这种设计省去了用户额外配做输出齿轮的工序，齿轮的模数、齿数、压力角都是和常规小型传动齿条、配对齿轮做了适配的，选型时只要核对负载端的传动比需求、齿轮啮合的中心距，就能直接完成装配，不需要二次加工输出轴的连接结构。

　　设计这类减速电机结构的时候，首先要平衡的是减速箱的体积和输出扭矩的关系，图中这款的减速箱采用方形壳体，内部的齿轮组排布非常紧凑，每一级齿轮的轴孔都直接做在壳体的注塑或者压铸基体上，不需要额外的轴套支撑件，既控制了壳体的加工成本，也保证了齿轮轴的同轴度。电机尾部的两个接线端子采用插片式结构，端子的伸出长度、间距都符合常规接插件的适配标准，接线时不需要焊接，直接插装对应规格的接插件就能完成电气连接，适合批量装配的生产线作业，端子旁边的红色定位标记是极性标识，避免装配时正负极接反导致电机反转。

　　实际选型应用时，要注意输出齿轮的受力边界，这类集成在输出轴上的小模数齿轮，适合传递中小扭矩的动力，不能承受过大的径向载荷，所以安装时要保证配对传动件和输出齿轮的啮合间隙在合理范围内，不能过紧导致齿轮卡滞，也不能过松出现传动冲击。安装面的平面度也有要求，如果安装支架的平面度超差，锁紧安装螺丝的时候会导致减速箱壳体变形，内部齿轮的啮合间隙被挤压，轻则出现运转噪音大、电流升高的问题，重则会导致齿轮卡滞烧毁电机。

　　从结构细节来看，电机本体和减速箱的连接采用止口定位，止口的配合公差选小间隙配合，既保证电机轴和减速箱一级齿轮的同轴度，也方便生产时的快速装配。输出轴的伸出长度刚好覆盖集成齿轮的安装位置，齿轮和轴之间采用过盈配合加周向扁位防转，不需要额外的紧定螺丝，避免了运转过程中紧定螺丝松动导致的传动失效。减速箱的壳体边角做了小倒角处理，既避免装配时锐边划伤操作人员，也能在装入安装腔时起到导向作用，不会因为边角的毛刺卡滞在安装位里。

　　在做配套结构设计的时候，要预留出电机尾部接线端子的操作空间，不能让其他结构件顶住接插件，避免长期震动导致接插件松脱。电机本体的圆柱面可以做辅助支撑结构，但支撑结构不能过紧抱紧电机外壳，不然会导致电机外壳变形，影响内部转子的运转间隙。这类减速电机的运转噪音主要来自齿轮啮合，所以设计时齿轮的精度等级选在8级左右就能满足大部分民用和小型工业场景的需求，不需要过高的精度徒增成本，齿轮的材质选用耐磨的工程塑料或者粉末冶金件，既能保证使用寿命，也能控制运转噪音在可接受范围内。
