带编码器24V直流减速齿轮电机结构

　　在小型自动化传动单元的选型与结构适配环节，这类带编码器反馈的低压直流减速电机是很常见的动力输出部件，常被用在小型输送线的驱动端、智能仓储的料盒推送机构、桌面级自动化设备的进给单元，还有部分民用小型机电设备的动力输出位置，能在低电压供电场景下提供稳定的低转速大扭矩输出，同时通过内置编码器反馈实时转速与转轴位置，方便控制系统做闭环调速与位置校准。

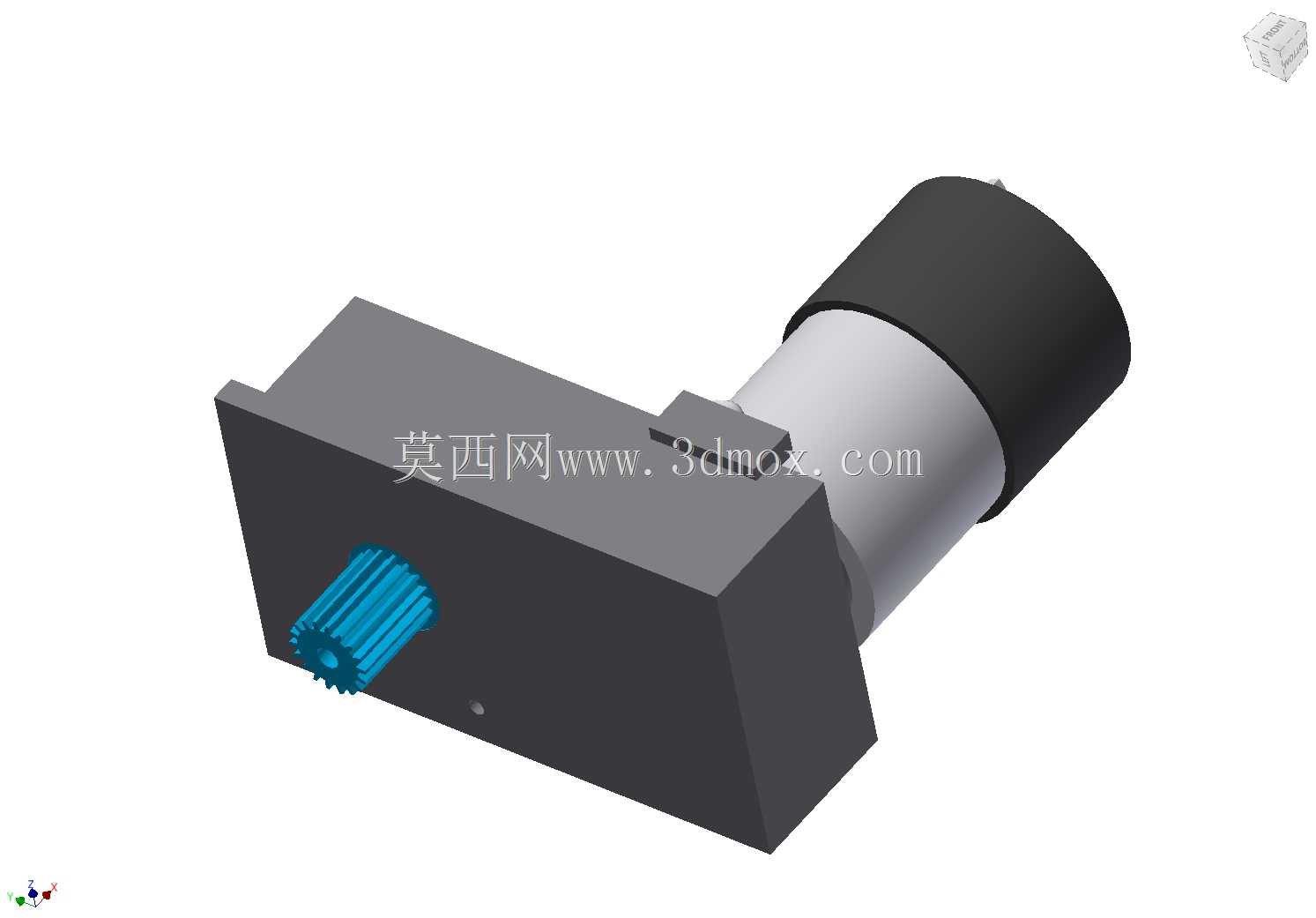

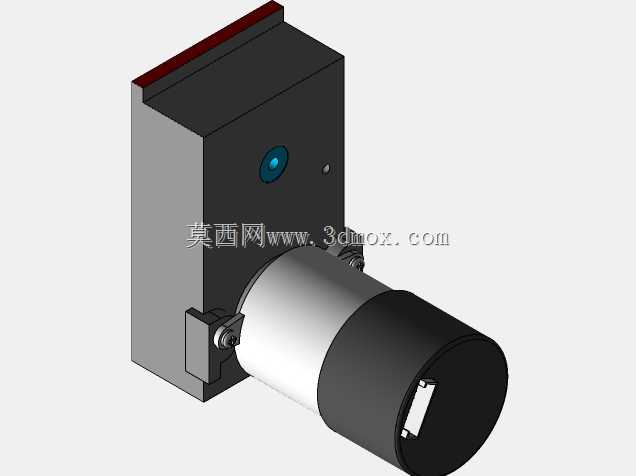

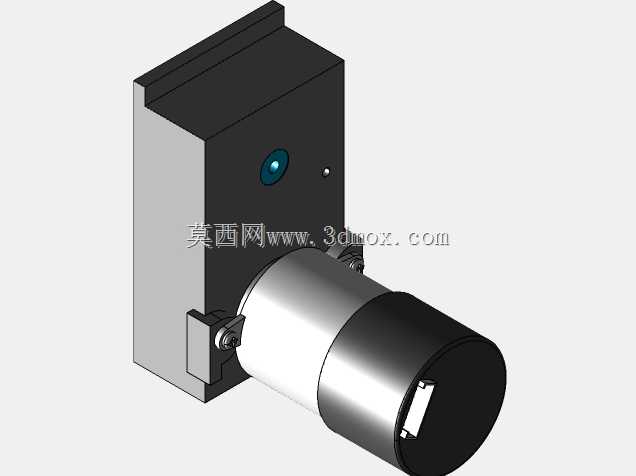

　　从结构设计逻辑来看，这款电机采用分体式布局，后端是标准的24V直流有刷电机筒体，前端搭配直角布局的齿轮减速箱，输出轴从减速箱正面伸出，轴端加工有配套的传动齿形，可直接和配套的齿轮、同步带轮做啮合传动，不需要额外加装联轴器来调整同轴度，能大幅缩小整套动力单元的安装占用空间。减速箱外壳采用一体式硬质壳体设计，壳体上预留了对应的安装固定孔位，安装时可以直接通过螺栓将减速箱壳体固定在设备的安装基板上，不需要额外设计电机固定支架，能减少结构设计阶段的零件数量，降低装配环节的复杂度。

　　实际选型适配时需要重点关注几个安装边界参数：首先是电机筒体的外径与长度，要预留足够的筒体安装空间，避免和设备内部的其他结构件产生运动干涉；其次是减速箱的外形轮廓尺寸，尤其是输出轴的中心高参数，这个尺寸直接决定了输出端传动部件的中心高度匹配，一旦中心高偏差过大，会导致传动齿轮啮合间隙异常，轻则出现传动噪音、磨损加快，重则出现卡滞、断齿的故障。输出轴的齿形参数也需要重点核对，要和配套的从动传动件参数完全匹配，避免出现齿形不匹配无法装配的问题。

　　编码器部分集成在电机尾端，和电机转子做同轴连接，不需要额外加装外置编码器支架，能减少反馈环节的安装误差，反馈信号可以直接接入设备的控制板，用来实时采集电机的实际转速、转动圈数，在需要精准控制位移、转速的场景下，比如小型分拣设备的拨杆驱动、智能柜的门锁传动、小型云台的转动驱动，都可以通过编码器的反馈信号做闭环控制，避免出现丢步、转速不稳的问题。

　　从结构建模的角度来说，这类集成式减速电机的建模需要重点处理几个配合关系：一是电机筒体和减速箱的连接配合面，要保证两者的同轴度公差，避免电机轴和减速箱输入轴出现偏心，导致运转时振动过大；二是减速箱内部齿轮组的传动配合，要按照实际传动比计算各级齿轮的齿数、模数，保证输出转速符合设计参数；三是输出轴的齿形建模，要严格按照对应齿形的标准参数绘制，保证和配套传动件的装配间隙在合理范围内；四是安装孔位的位置精度，要保证孔位间距、孔径尺寸和实际安装需求匹配，避免出现安装孔位错位无法固定的问题。

　　在实际设备应用中，这类24V供电的减速电机因为供电电压属于安全低压范围，对设备的电气绝缘要求相对更低，很适合用在人员可直接接触的小型机电设备上，搭配编码器反馈后，相比普通无反馈的减速电机，控制精度能得到明显提升，不需要额外加装外置的转速、位置检测元件，能简化设备的电气布线结构，减少整体的零件数量，降低设备的整体成本。同时直角减速箱的布局可以改变动力输出方向，能适配设备内部局促的安装空间，在很多对安装体积有严格限制的小型设备场景下，这种布局的电机比同轴式减速电机的空间适配性更强，设计人员可以根据设备内部的空间走向灵活选择安装方向，不需要额外设计传动换向结构。
