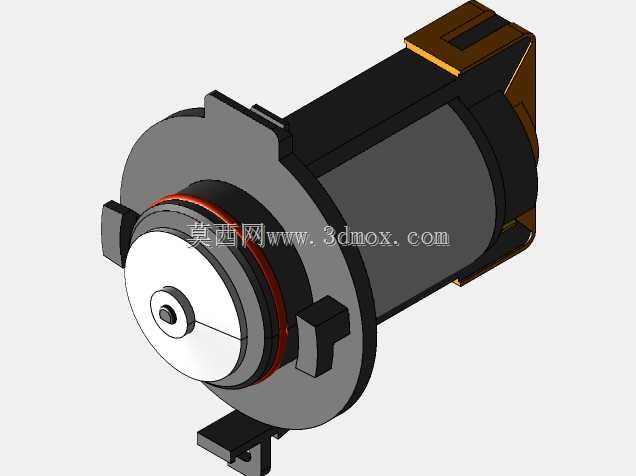

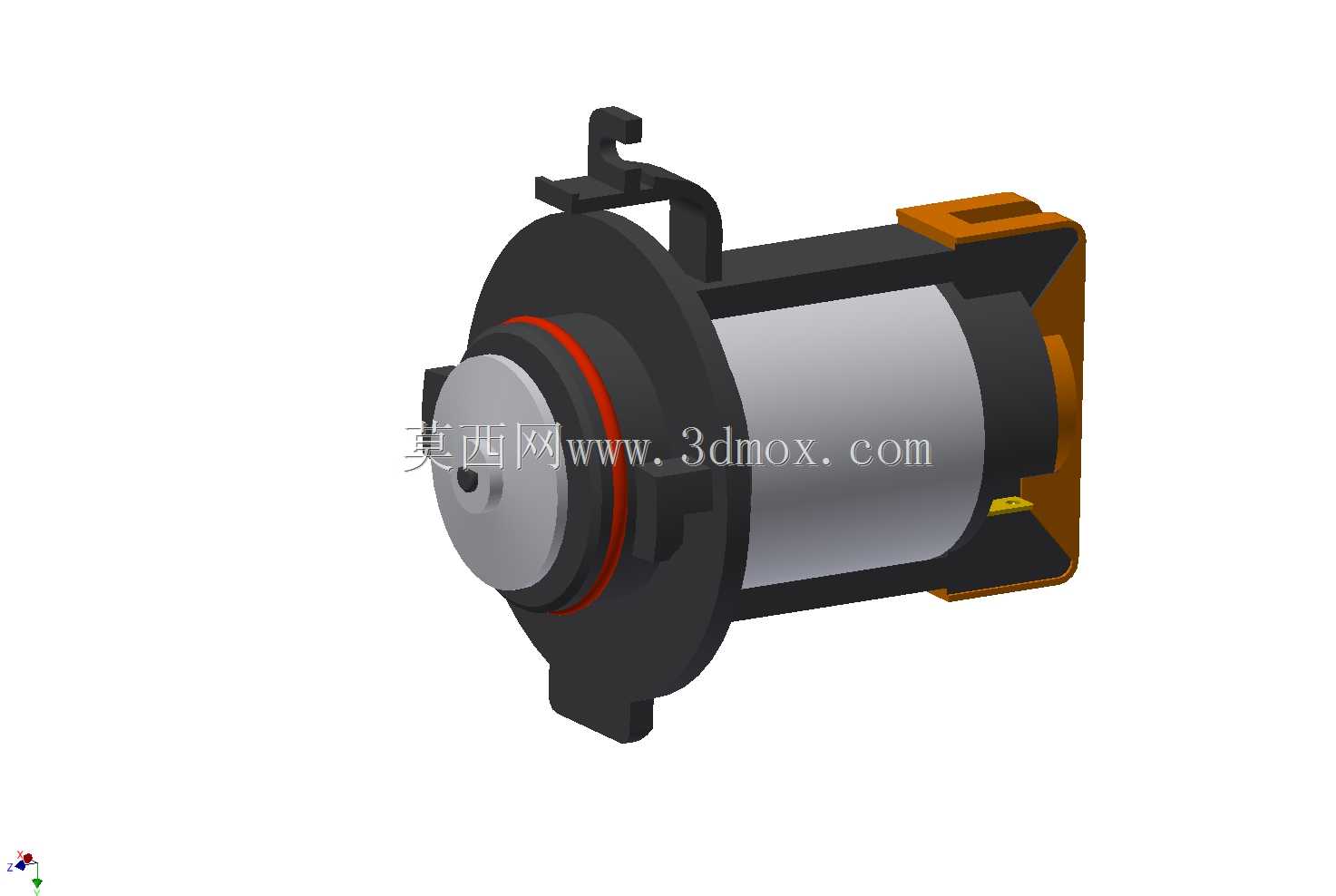

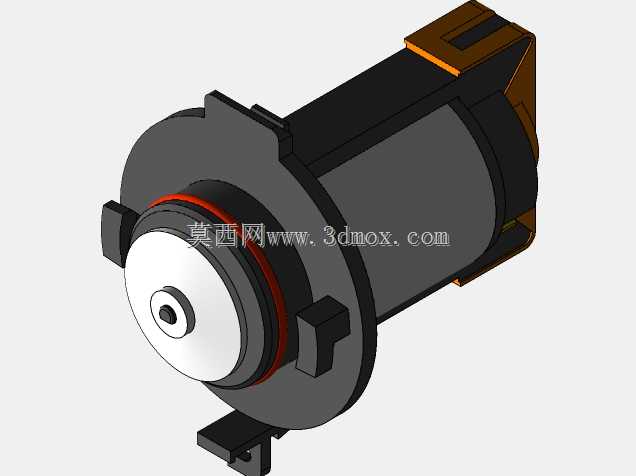

带安装支架的小型直流驱动电机结构

　　这款驱动类动力部件，常作为小型终端设备的动力输出核心，适配桌面级自助饮品设备、小型输送模组、便携电动工具这类对安装空间有严格限制的场景，在自助现制饮品设备里，这类部件多用来驱动搅拌模组、原料输送辊轴或者出料阀的启闭结构，需要在有限的设备内腔空间里完成固定，同时输出稳定的低转速大扭矩动力，避免饮品制作过程中出现搅拌不均、出料卡顿的问题。从结构设计来看，主体采用筒式机壳布局，中段为定子绕组的容纳腔体，表面做了哑光硬质氧化处理，既可以提升壳体的散热效率，也能在长期潮湿的饮品制作环境里避免表层锈蚀，两端的端盖采用高强度工程塑料与金属嵌件结合的结构，输出轴端设置了双层密封胶圈，能够阻挡制作过程中飞溅的液体、粉尘进入轴承腔体，

　　延长内部碳刷与轴承的使用寿命。尾部的端盖集成了接线端子与供电接插结构，不需要额外转接接线座，直接对应设备内部的线束接口即可完成供电连接，减少装配时的接线工序。侧置的安装支架采用弯折式钣金结构，支架上预留了两个长圆形安装孔，安装时可以根据设备内腔的固定座位置微调横向安装尺寸，不需要额外加工转接板，支架与机壳的连接位置做了减震胶垫衬层，能够抵消电机运转时产生的高频振动，避免振动传递到设备外壳产生共振噪音。输出轴端采用台阶式轴头设计，轴头位置预留了卡簧槽与平键安装位，既可以通过平键连接同步带轮、搅拌桨这类负载部件，也可以通过卡簧完成轴向定位，防止负载运转过程中出现轴向外窜。在设计建模过程中，优先保证了安装边界的尺寸精度，

　　机壳的最大外径控制在常规小型自助设备的安装腔体预留尺寸范围内，支架的安装孔中心距、输出轴的伸出长度、轴径尺寸都严格匹配常用负载配件的安装标准，选型时不需要二次修改安装接口即可直接适配。考虑到这类部件常应用在有人值守或半无人值守的商用设备里，结构上做了免维护设计，轴承采用预润滑密封轴承，正常使用周期内不需要额外加注润滑脂，尾部的供电接插件做了防呆设计，装配时不会出现插反接错的问题。从实际应用的适配性来看，这款动力部件的扭矩输出区间刚好覆盖小型搅拌机构、轻载输送机构的动力需求，不会出现动力冗余造成的成本浪费，也不会因为动力不足导致负载堵转，机壳侧面的定位凸台可以和设备内腔的定位卡槽配合，装配时能够快速完成对位，降低生产线的装配难度。

　　建模时对所有配合面都做了公差预留，端盖与机壳的配合止口、输出轴与轴承的配合位、支架与机壳的连接位都按照常用的五金件配合公差设置参数，导出的模型可以直接用于设备的整体装配干涉检查，不需要重新调整配合尺寸。在设备整体布局时，这款部件的安装位置可以选择水平固定或者小角度倾斜固定，尾部的接线端预留了足够的线束弯曲空间，不会因为安装角度变化导致线束弯折受损，输出轴的密封结构在倾斜安装时也不会出现润滑脂渗漏的问题，适配不同设备的内部布局需求。
