咖啡机管路用小型单向滤水结构件

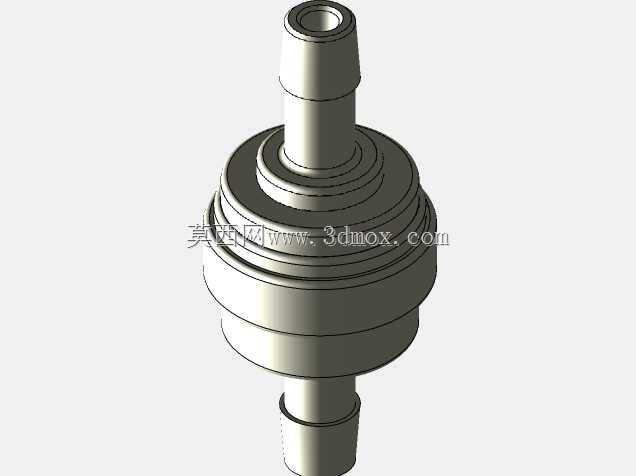

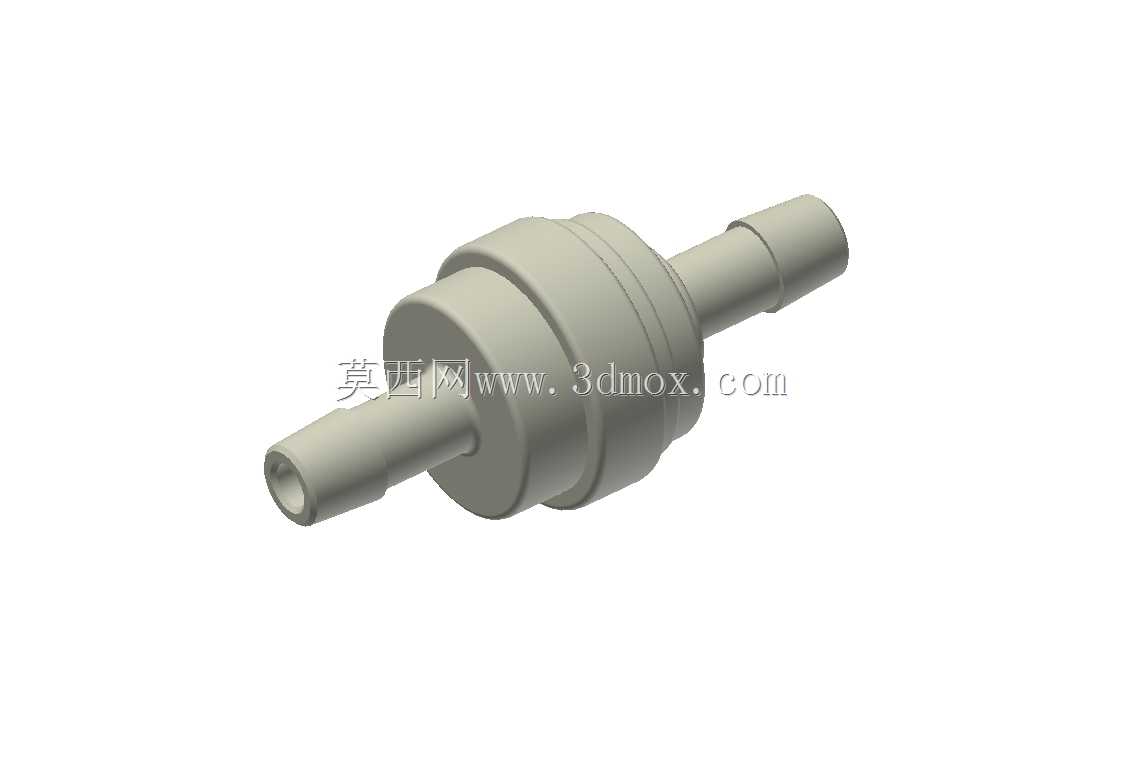

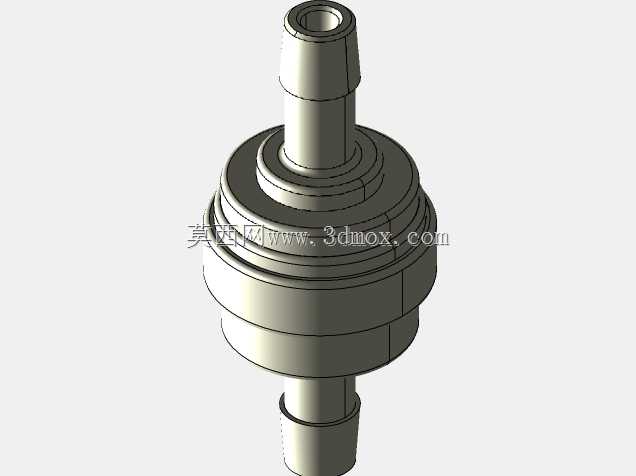

　　这款小型滤水构件主要适配商用及半自动家用咖啡机的进水支路，安装在水箱与冲泡头之间的输水软管段，承担水路杂质拦截与防回流的双重作用，避免冲泡水路因水垢、细碎颗粒堵塞冲泡头微孔，同时防止停机后管路余水倒流回水箱造成二次污染。从结构设计来看，整体采用对称式宝塔接头布局，两端插杆段做了多道环形倒刺结构，安装时直接插入内径匹配的食品级硅胶输水软管即可，倒刺结构可在软管弹性抱紧作用下实现可靠密封，无需额外卡箍紧固就能承受咖啡机常规1-2bar的输水压力，拆装维护时直接拔插即可，大幅降低售后维护的操作门槛。中间的主体舱段为滤腔与单向止回结构的集成容腔，滤腔部分内置100目精度的食品级不锈钢滤网，可有效拦截水箱输水过程中携带的细小颗粒、水垢碎屑，

　　避免这些杂质进入冲泡系统堵塞极细的出水孔，影响咖啡萃取时的水流均匀度；止回结构采用轻量弹簧顶紧的硅胶密封瓣，正向通水时水流压力顶开密封瓣，水路顺畅导通，水阻控制在0.1bar以内，不会影响水泵的正常输水效率，当水路压力下降或水泵停机时，弹簧推动密封瓣闭合，彻底截断反向流路，避免管路内残留的咖啡液或余水倒流回水箱，减少水箱内水体被污染的概率，也能避免下次开机时管路出现空抽、气堵的问题。从安装边界来看，两端宝塔接头的外径适配常规咖啡机通用的6mm内径输水软管，整体总长度控制在50mm以内，最大外径18mm，安装时仅需要在管路中预留60mm左右的直线安装空间即可，不需要额外的固定支架，依靠软管自身的支撑就能稳定固定，

　　不会因为水泵工作时的轻微振动出现松脱。在建模过程中，重点对插杆段的倒刺角度做了优化，倒刺的倾斜角度设置为15度，既保证插入软管时的顺畅度，又能在拔插时形成足够的抱紧力，避免使用过程中受水压冲击脱落；滤腔与两端接头的衔接位置做了R2的圆角过渡，避免注塑生产时出现应力集中，同时也减少水路流动时的直角阻力，降低流道内的湍流噪音；中间舱段的外壁做了细微的滚花防滑结构，安装时可以直接用手捏住主体段施力，不需要借助工具就能完成接头与软管的装配，适合生产线快速组装以及用户自行更换维护。在实际应用场景中，这款构件除了适配咖啡机水路，也可用于其他小型饮用水设备的低压输水支路，只要管路内径、工作压力匹配，都能实现可靠的滤水与止回功能，

　　结构上没有多余的复杂零件，整体仅由主体外壳、滤网、止回阀芯、弹簧四个部件组成，装配工序简单，适合批量注塑生产，所有与水体接触的材料都满足食品接触材料安全要求，不会在输水过程中析出异味，影响饮品口感。设计时还考虑了反冲洗需求，当滤网拦截的杂质较多时，可以直接将构件反向接入水路，利用反向水流冲掉滤网上附着的杂质，不需要拆开结构就能完成简单的清洁，延长构件的使用寿命，减少更换频次。
