即热式咖啡机加热腔体结构设计

　　该结构为商用及家用半自动咖啡机的核心即热式加热腔体，主要承担冷水源快速升温、稳定输出设定温度热水的功能，适配意式浓缩、美式咖啡等不同品类饮品的萃取水温需求，也可兼容设备自带的热水出口功能，为杯具预热、茶饮冲泡提供恒温热水。从实际落地场景来看，这类加热腔体多安装在咖啡机内部水路的中段位置，上游连接电磁水泵与流量传感器，下游分别连通萃取头、蒸汽发生器支路与热水出口，需要在紧凑的安装空间内完成热交换、流道分配、温度传感固定等多重功能，因此结构设计上优先采用一体化铸铝腔体作为基体，将加热管预埋在铸铝基体内部，相比传统的外置加热管缠绕结构，热传导效率更高，热量损耗更低，同时能减少水路接头数量，降低长期使用后的漏水风险。

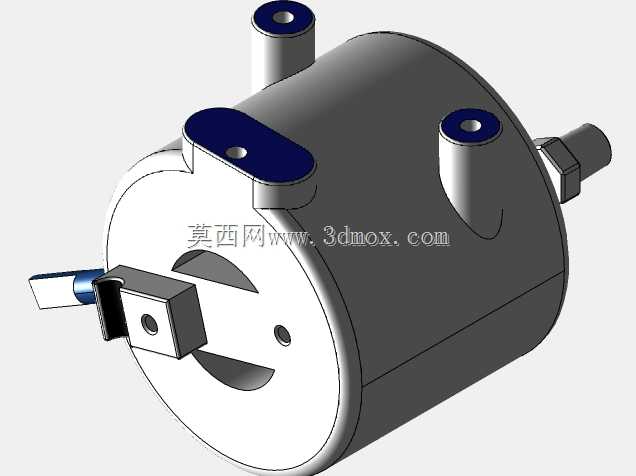

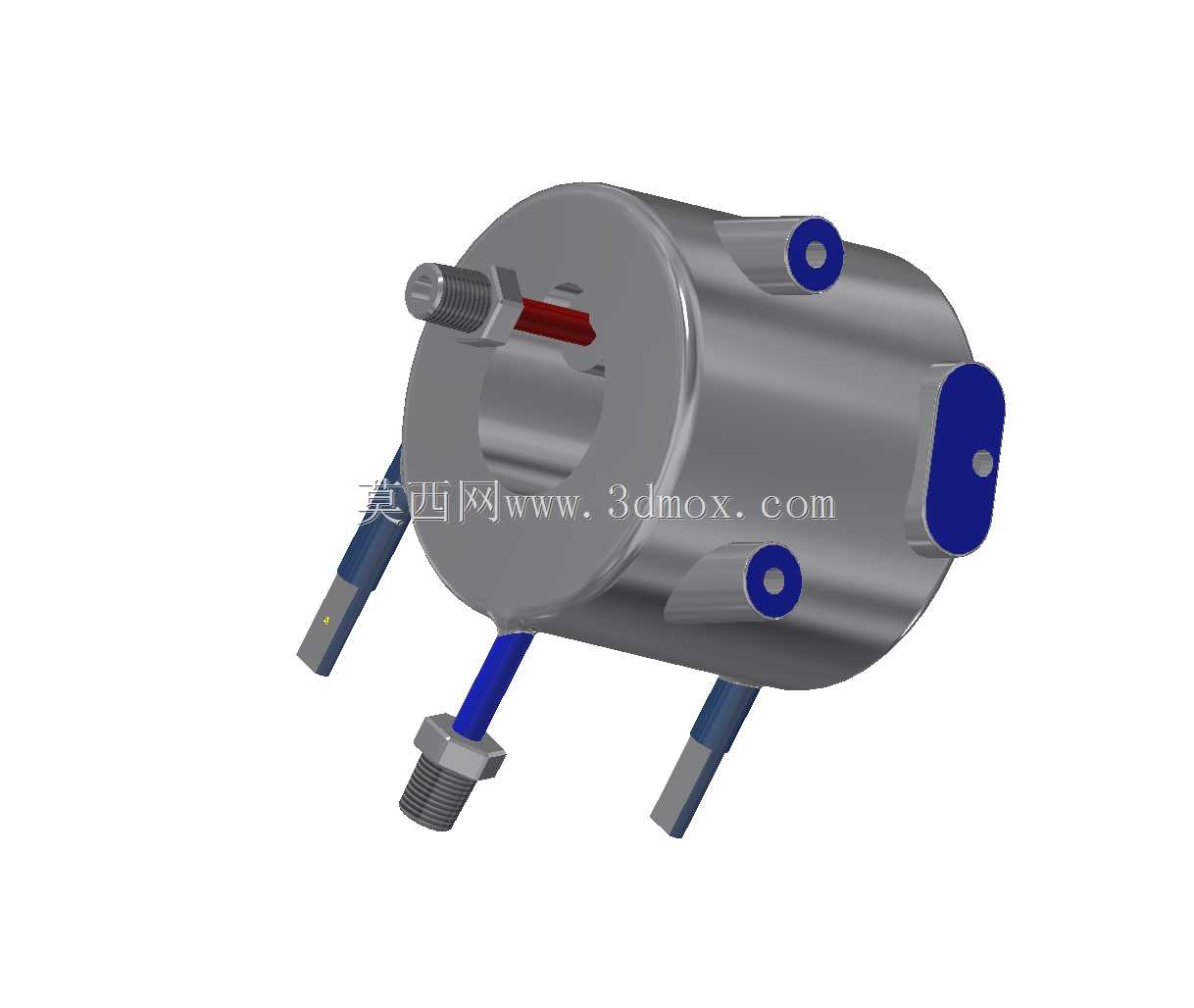

　　从功能特性来看，该腔体预留了三个流体接口，其中两个带外螺纹的接口分别为冷水入口与热水出口，接口尺寸适配常规咖啡机通用的4分水管快接结构，安装时无需额外定制转接件，可直接对接设备内部的食品级硅胶水路；第三个侧置的管路接口为温度传感器安装位，内置NTC温度探头的安装沉孔，可直接将探头插入腔体内部的测温盲孔，保证温度检测的响应速度，避免因测温滞后导致的水温波动，影响咖啡萃取的口感稳定性。腔体侧面的三个蓝色端盖为加热管的接线端密封结构，采用耐高温硅胶密封圈配合压盖固定，既可以保证加热管引脚与铸铝基体之间的绝缘性能，也能避免设备内部的冷凝水、咖啡蒸汽渗入接线区域造成短路故障。

　　设计过程中，首先需要根据目标咖啡机的额定热水出水量、升温速率要求计算加热管的总功率，再反推铸铝基体的体积与流道长度，保证冷水在流经腔体内部流道的过程中，能够被加热管充分加热到设定温度，同时避免流道存在死区，防止长期使用后内部积水结垢，堵塞水路。腔体的外形采用近似圆柱的结构，一方面是因为圆柱结构的铸造成型难度更低，壁厚均匀性更好，加热过程中整体热变形量更小，不会因为长期冷热交替出现开裂问题；另一方面圆柱结构的径向尺寸更紧凑，能够适配咖啡机内部圆形的安装预留位，周边的三个带孔安装凸耳可直接通过M3螺丝固定在设备的内部安装支架上，安装孔位的位置度公差控制在0.1mm以内，保证装配时无需额外调整即可对齐水路接口。

　　安装边界方面，该腔体的轴向总长度控制在120mm以内，最大径向直径不超过80mm，安装时需要在腔体与周边塑料结构件之间预留至少10mm的隔热间隙，避免高温传导导致周边塑料件老化变形；接线端需要预留15mm以上的接线空间，方便电源线的插拔与维护。流道内部的表面粗糙度控制在Ra1.6以下，减少水垢附着的概率，同时所有与水接触的部位都采用食品级兼容的材质处理，满足饮用水接触部件的安全要求。在实际选型匹配时，需要注意该腔体的额定工作水压不超过0.6MPa，适配常规咖啡机水泵的输出压力范围，若用于高压萃取支路，需要额外在腔体出口端加装泄压阀，避免超压损坏结构。
