带安装螺柱的分体式叶铰结构设计

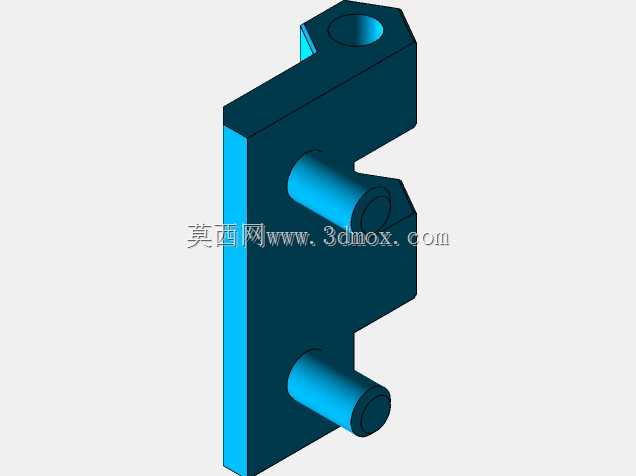

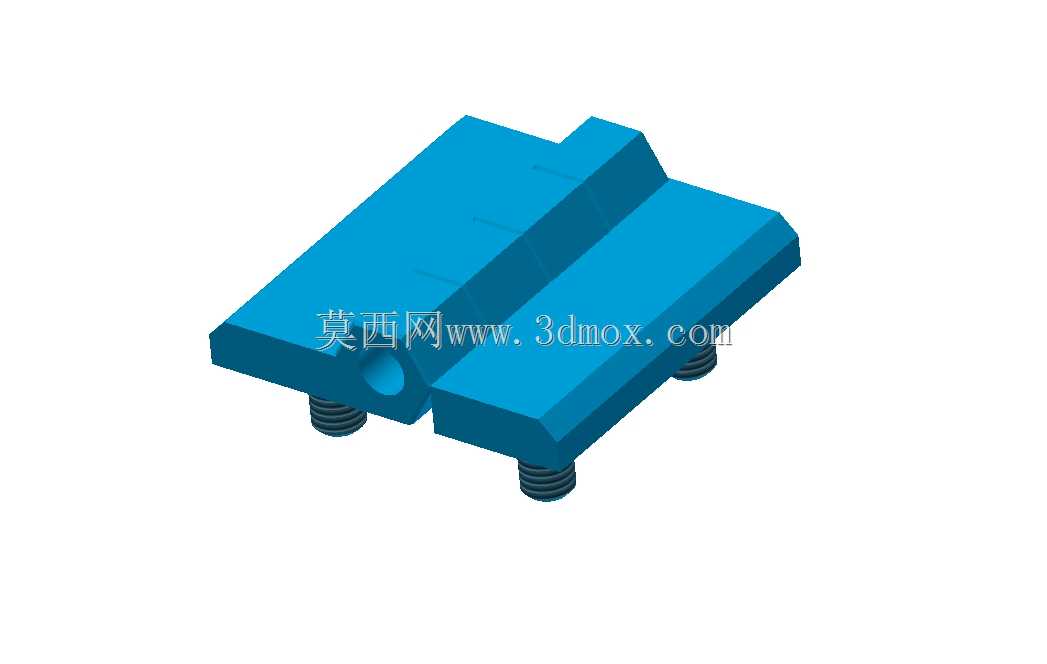

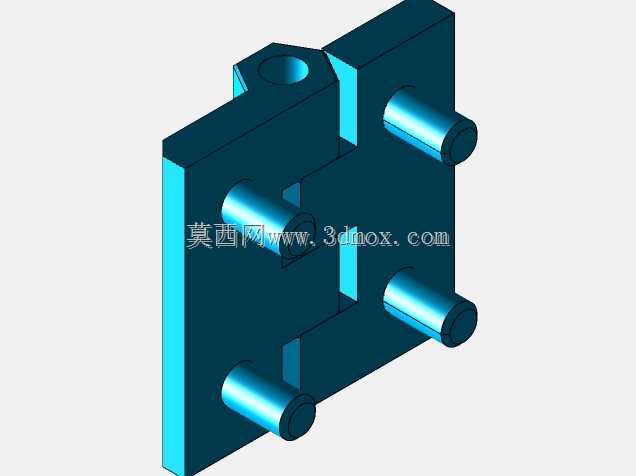

　　在通讯设备、小型机电产品的结构连接场景中，这类带底部安装螺柱的分体式叶铰，是实现部件开合、角度限位的核心连接构件，不同于普通民用合页的大间隙松配设计，该结构在设计之初就瞄准了小空间内的高精度铰接需求，常见于手持通讯终端的翻盖结构、小型检测设备的舱门开合部位，以及需要频繁启闭且对铰接同轴度有要求的工业便携设备上。从结构功能来看，该叶铰采用分体式双叶基体设计，两个铰接叶片的对接面做了精准的贴合公差控制，配合中部的铰接孔位实现相对转动，底部伸出的三个外螺纹螺柱，是直接对应安装基板上的预制孔位，不需要额外加装固定压片或者转接件，装配时直接将螺柱穿入安装板对应孔位，从背面用防松螺母锁紧即可完成固定，相比传统螺丝沉头固定的合页结构，

　　这种螺柱一体式设计能大幅降低装配时的对位难度，尤其是在狭小的设备内部空间，操作人员不需要从正面拧入螺丝，仅从背面锁紧就能完成安装，能有效提升产线装配效率。设计过程中，首先要确认的是铰接转动的同轴度要求，两个叶片的铰接孔位同轴度公差需要控制在0.02mm以内，否则转动过程中会出现卡滞、磨损不均的问题，叶片基体的厚度根据实际承载需求设定，基体上的加强筋结构沿着转动受力方向布置，避免频繁开合过程中叶片根部出现应力断裂，底部螺柱的位置度公差同样需要严格控制，三个螺柱的中心距偏差不能超过0.05mm，否则安装时会出现螺柱无法穿入安装孔的问题，螺柱的外螺纹规格选用常规的粗牙螺纹，兼顾通用性和锁紧强度，不需要定制特殊规格的紧固件，

　　降低后期维护的配件采购成本。从安装边界来看，该叶铰的整体轮廓为长方体结构，转动时两个叶片的最大开合角度可以达到120度，转动过程中叶片边缘不会和周边的结构件产生干涉，设计时需要在安装基板上预留出对应的转动避让空间，避让区域的深度要覆盖叶片转动时的最大下沉量，避免开合过程中叶片刮蹭设备内部的线缆或者其他元器件。铰接部位的配合间隙控制在0.01-0.03mm之间，既保证转动过程的顺滑无卡顿，又不会出现轴向窜动的问题，叶片的接触面做了轻微的倒角处理，去除加工毛刺的同时，也能避免开合过程中两个叶片的边缘互相切削产生碎屑，影响设备内部的清洁度。在实际应用场景中，这类叶铰不需要额外加装阻尼结构，依靠铰接孔和转轴的过盈配合就能实现任意角度的悬停，

　　适合需要保持开合角度的设备舱门、翻盖部件使用，相比带弹簧复位的合页结构，它的转动阻力更均匀，长期使用后的阻尼衰减率更低，经过上万次开合测试后，转动扭矩的变化量可以控制在15%以内，完全满足工业级设备的使用寿命要求。建模过程中，需要重点关注螺柱和叶片基体的连接过渡位置，这里做了R0.5的圆角过渡，避免应力集中导致螺柱受外力时从根部断裂，叶片上的减重槽结构在不降低整体结构强度的前提下，能有效降低零件的整体重量，对于便携类通讯设备来说，每一处减重设计都能提升终端用户的使用体验。另外，该结构的所有棱角位置都做了小圆角处理，没有尖锐的边角，装配过程中不会划伤操作人员的手部，也不会刮蹭设备内部的线材绝缘层，从细节上提升了产品的装配安全性。
