M8规格叶片式工业连接铰链结构

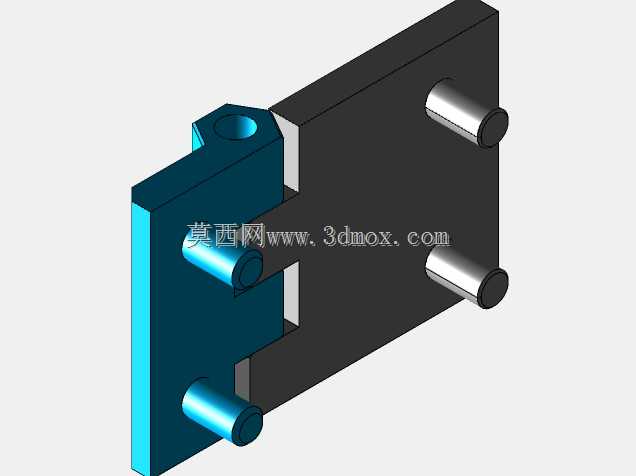

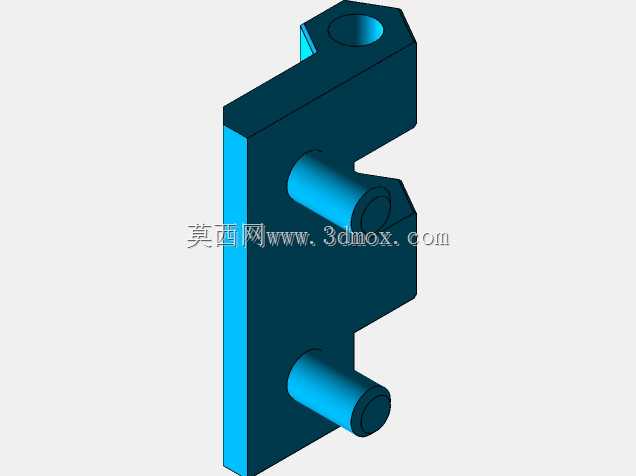

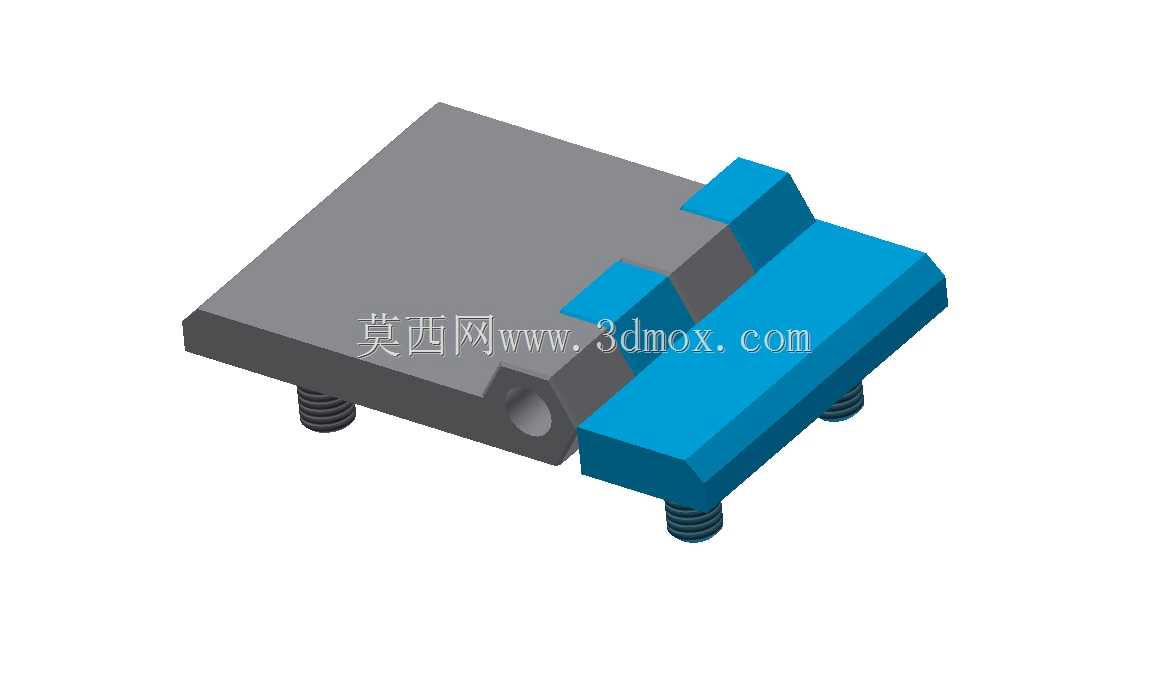

　　在工业柜体、小型设备舱门、通讯设备机箱这类需要频繁开合检修的场景里，铰接部件的选型往往直接决定了整套结构的长期使用可靠性，M8规格的叶片式铰链正是针对这类中等负载开合需求开发的连接构件。这类铰链的核心作用是实现两个固定构件之间的转动连接，同时保证开合过程中无明显窜动、长期使用无松脱旷量，区别于普通民用合页，工业场景下的叶片铰链需要兼顾安装便捷性、结构强度与转动顺滑度，避免在设备运维过程中出现铰链变形、门板下沉、开合卡滞等问题。从结构设计逻辑来看，这款叶片铰链采用分体式咬合叶片结构，两个带铰接孔的叶片分别对应固定侧与活动侧安装面，铰接位置采用贯通式销轴配合，销轴与叶片孔位之间预留合理的转动配合间隙，既保证转动时无卡滞，

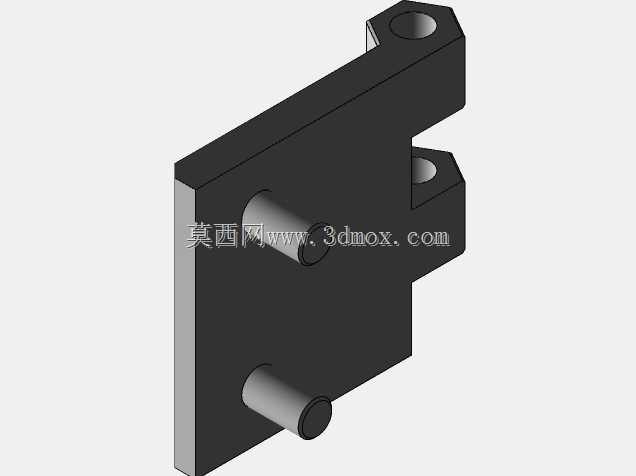

　　又不会因间隙过大导致活动侧部件出现横向晃动。底座部分设计为平整安装面，底部预留两个M8规格的螺栓安装位，安装时可直接通过外六角螺栓将铰链固定在型材或板材的预设安装孔上，不需要额外做焊接或攻丝处理，适配常见的工业铝型材、冷轧钢板柜体的安装标准，安装孔的中心距经过标准化匹配，可直接替换同规格的常规工业铰链，不需要重新在安装面上打孔调整。叶片部分的咬合结构做了错位限位设计，当铰链转动到最大开合角度时，两个叶片的侧边会形成硬限位，避免转动角度过大导致连接的门板或舱盖与柜体发生碰撞，同时叶片的接触面做了倒角处理，开合过程中不会出现锐角剐蹭安装面的情况。从安装边界来看，这款铰链的固定底座为矩形平整结构，安装时需要在固定面预留足够的平面空间，

　　底部的两个螺栓安装柱突出底座底面一定高度，若安装在薄板结构上，需要提前预留对应的沉孔空间，避免螺栓柱顶到安装面导致铰链无法贴平固定。活动侧叶片的安装面与固定侧底座处于同一转动平面，安装活动侧部件时，需要保证部件的安装面与铰链叶片完全贴合，避免因安装面倾斜导致转动时出现额外的扭力，加速销轴的磨损。在实际应用中，这类M8叶片铰链常被用在户外通讯机柜的舱门连接、小型自动化设备的检修门铰接、工业操作台的侧门开合结构上，针对户外使用场景，铰链的结构设计预留了均匀的配合间隙，即使表面出现轻微的浮锈或积尘，也不会直接导致转动卡滞，日常运维只需要定期在销轴位置加注少量润滑脂即可保证长期顺滑使用。区别于暗藏式铰链，

　　这款明装式叶片铰链的安装过程完全在设备外部完成，不需要在板材内部预留铰链嵌装空间，对于壁厚较薄的柜体结构来说，能大幅降低加工难度，同时后期维护更换时不需要拆解柜体内部结构，直接拆卸固定螺栓即可完成替换，大幅降低运维的时间成本。设计过程中针对叶片的受力情况做了结构优化，在叶片与底座的连接位置做了加厚处理，避免长期承受门板重量导致叶片根部出现应力断裂，铰接销轴的直径匹配M8安装规格的负载能力，可承受中等重量的舱门或门板的长期开合载荷，不会出现销轴弯曲变形的问题。整体外形采用方正的结构设计，没有多余的突出结构，安装后不会在设备外部形成明显的凸起，避免设备搬运过程中铰链勾挂其他线缆或部件，同时方正的结构也方便在设计阶段做装配干涉检查，在三维建模过程中可直接调用该模型完成整体装配，不需要额外调整安装位置的避让空间。
