60x60规格M8螺纹叶片式工业铰链

　　做设备结构设计快十年，这类带安装螺柱的叶片铰链是我做柜体、防护门设计时的常用选型，这次拿到的60x60规格M8螺纹款，刚好适配我手头正在做的中型设备防护舱门的安装需求。先从实际安装边界说，单页叶片的长宽尺寸控制在60mm见方，这个尺寸刚好能避开我设计里舱门边框的加强筋位置，不用额外在门板上铣让位槽，省了不少钣金加工的工序成本。底部带的M8外螺纹安装柱，和我之前常用的沉孔螺丝安装款不一样，不需要在门板和框架上加工沉头孔，直接在安装位开对应直径的光孔，从背面拧上防松螺母就能完成固定，安装效率比传统沉孔款高近三成，而且螺纹柱的长度刚好适配2-3mm厚度的冷轧钢板门板，不会出现螺纹过长顶到门板内部走线、过短啮合牙数不足导致连接松动的问题。

　　从功能特性上看，这款铰链采用双叶片对接的结构，中间的转轴部分做了隐藏式设计，不会像明装合页那样在外侧突出转轴棱边，一方面能避免设备运行过程中操作人员剐蹭受伤，另一方面也能减少车间内的粉尘、切削液进入转轴缝隙，延长铰链的使用寿命。叶片的接触面做了轻微的倒角处理，开合过程中两个叶片不会出现硬摩擦的异响，转轴的配合间隙控制在0.1mm以内，门板安装后不会出现上下窜动的旷量，对于需要频繁开合的设备防护门来说，这个间隙控制刚好能平衡开合顺滑度和连接刚性，不会因为间隙过大导致门体下垂，也不会因为间隙过小出现开合卡滞。

　　实际应用场景里，这类铰链除了用在工业设备的防护舱门，还能适配车间工具柜、自动化生产线的安全防护门、小型设备的检修盖板等场景，M8的螺纹规格属于工业五金里的通用规格，后期维护更换的时候不需要重新加工安装孔，市面上同规格的替换件也容易采购，不会出现专用配件采购周期长影响设备维保的问题。设计思路上，这款铰链没有做多余的装饰结构，整体是方正的叶片造型，所有棱边都做了R1左右的圆角处理，既不会因为锐边造成安装时的割手问题，也不会因为圆角过大导致叶片和安装面的接触面积减小，影响连接的稳定性。叶片的厚度经过核算，单叶片厚度在5mm左右，采用常见的碳素钢材质做表面发黑处理的话，单扇门用两个这种铰链，就能承载30kg以内的门板重量，完全能满足常规冷轧钢板防护门的承重需求，要是用不锈钢材质做表面钝化处理，还能适配有轻度腐蚀环境的车间，比如电镀车间、食品加工设备的外门安装。

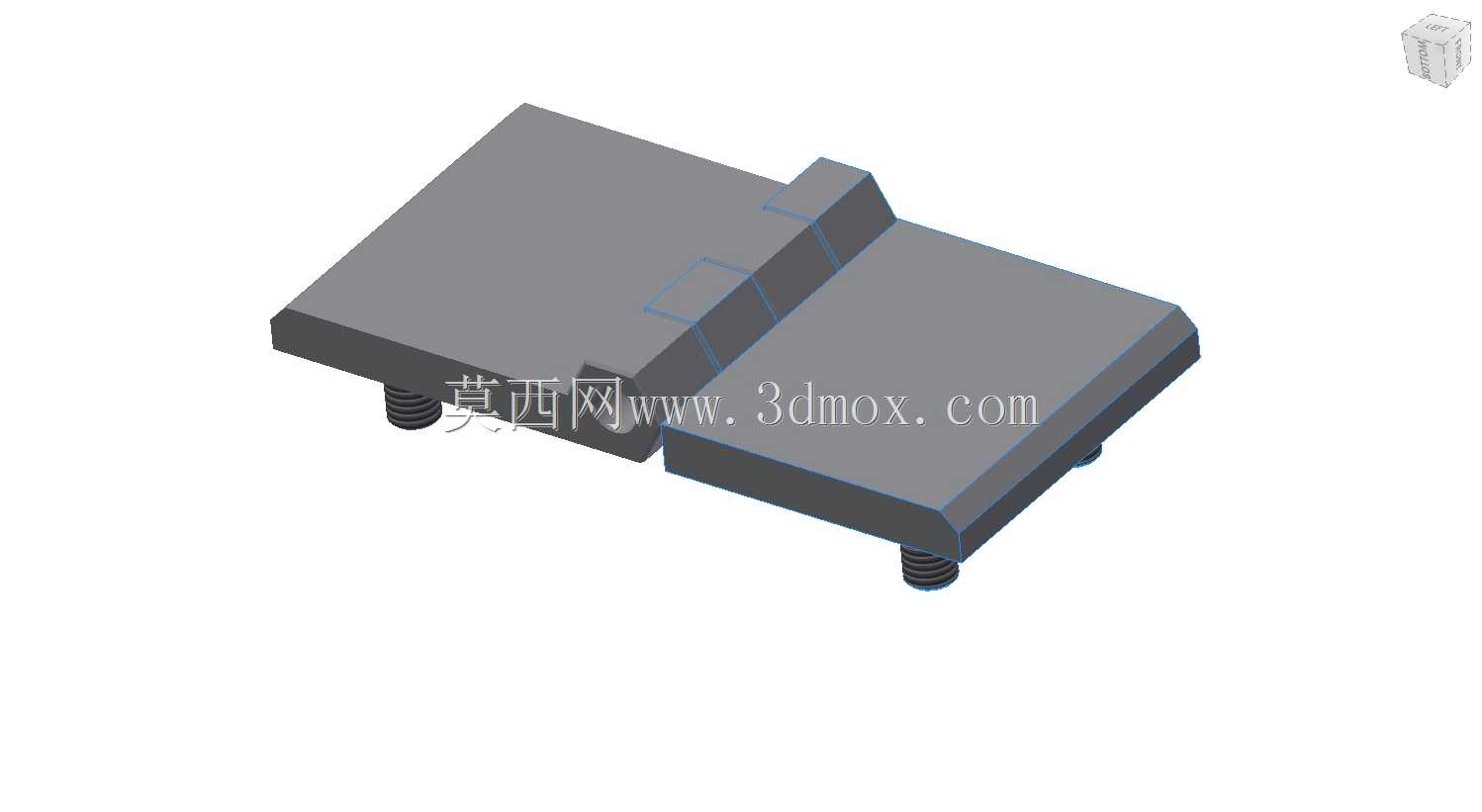

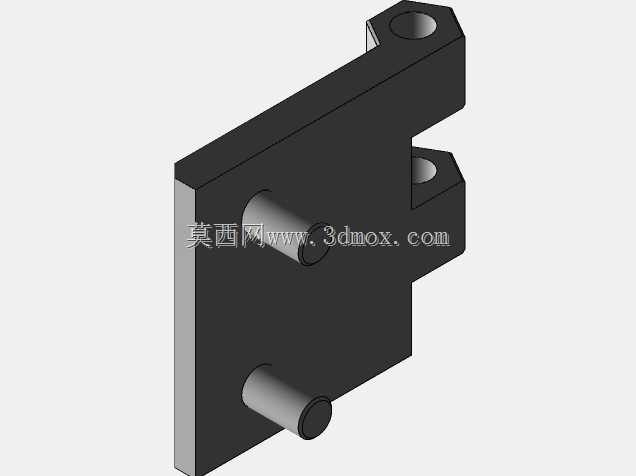

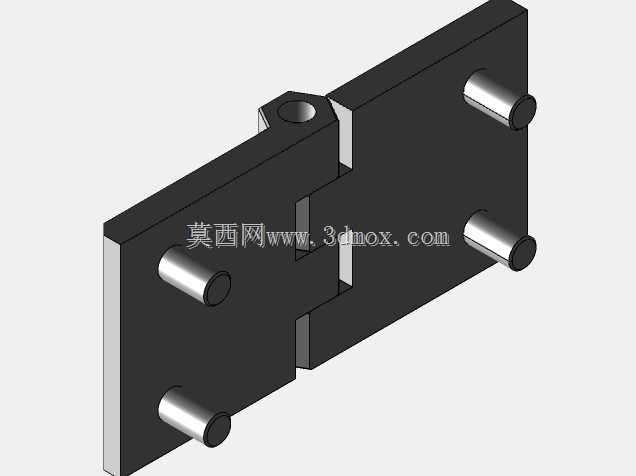

　　做三维建模的时候，这个模型的转轴配合部分做了合理的间隙预留，导入装配体里可以直接做开合运动仿真，不用自己再调整配合间隙，安装柱的位置和叶片上的安装基准面完全对齐，在装配的时候直接拾取安装柱的圆柱面和门板上的安装孔做同轴配合，再拾取叶片背面和门板安装面做重合配合就能完成装配，能省不少建模装配的时间。另外这个尺寸的铰链，安装孔的中心距刚好和市面上常见的60规格工业铝型材的安装孔位匹配，要是用铝型材做设备框架的话，不需要额外做转接板，直接就能把铰链固定在型材的槽面上，适配性比很多非标准尺寸的铰链好很多。之前做项目的时候遇到过选了非标准合页，后期维护买不到替换件，只能重新改门板安装孔的问题，这种标准尺寸加通用螺纹规格的铰链，就完全不会有这类选型隐患，从设计端就把后期维保的成本考虑进去了，是工业五金设计里很务实的结构方案。
