带螺柱安装式多叶片调节铰链结构

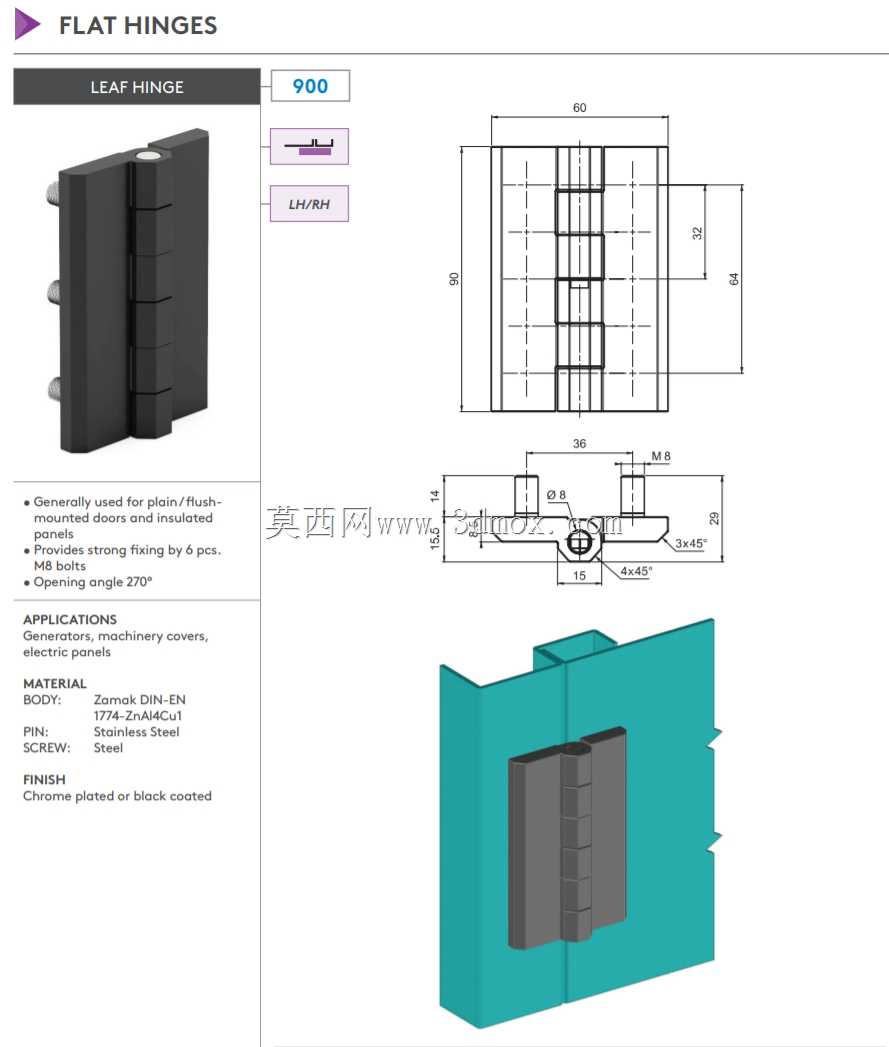

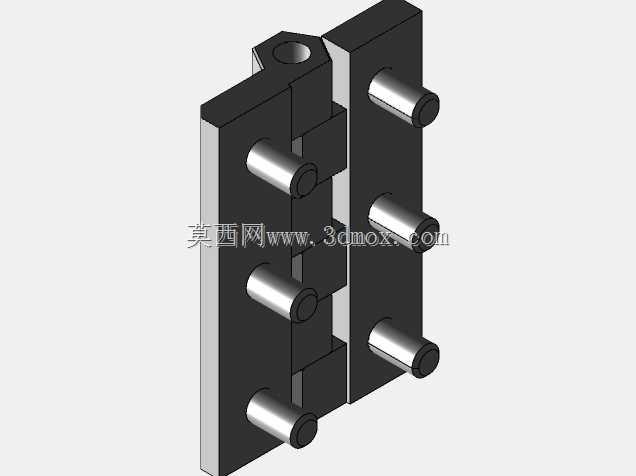

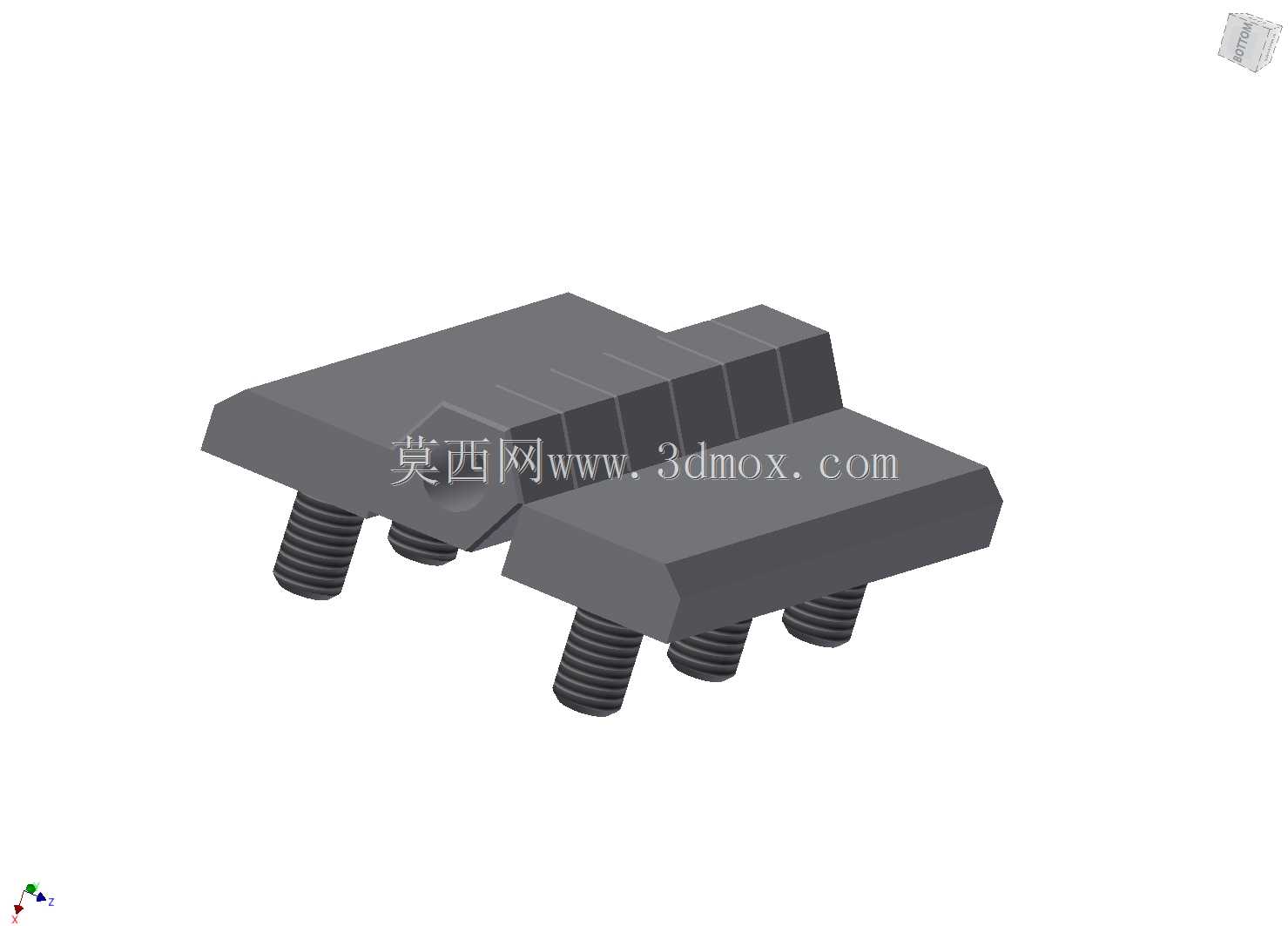

　　在通讯设备、小型电子装置、户外便携终端这类需要频繁开合维护舱门、翻盖组件的产品结构里，铰接部件的可靠性往往直接决定整机的长期使用体验，不同于常规外露式合页，这类带安装螺柱的叶片式铰链，更多适配内部空间紧凑、不允许连接件突出安装面的装配场景。从结构本身来看，这款铰链采用分体式双叶片基体设计，两个叶片的对接面做了贴合式的限位配合，当叶片绕铰接中心转动到闭合位置时，两个基体的平面可以完全贴合，不会出现错位翘起的问题，每个叶片基体下方都集成了三根外螺纹螺柱，安装时不需要额外搭配螺丝从外侧锁附，直接将螺柱穿过待连接件的预制安装孔，在背面用螺母锁紧即可完成固定，这种安装方式的优势在于，铰接件的外露面可以做到完全平整，

　　不会出现螺丝头突出影响外观或者干涉周边部件的问题，尤其适合对外观平整度有要求的消费电子、通讯终端外壳装配场景。设计过程中，叶片基体的厚度做了针对性的加强，在螺柱和基体连接的位置做了圆角过渡处理，避免长期开合受力时在根部出现应力集中断裂的问题，铰接部位的配合间隙控制在0.05mm以内，既保证转动时没有明显的旷量，也不会因为间隙过小出现转动卡滞的情况，针对不同使用场景的开合角度需求，叶片的侧边做了硬限位结构，当转动到最大开启角度时，两个叶片的侧边会互相抵接，不需要额外加装限位块就可以控制最大开合角度，减少装配时的零件数量。从安装边界来看，每个叶片上的三根螺柱呈等腰三角形排布，这种排布方式相比单排螺柱的固定方式，抗扭转能力提升40%以上，

　　即使长期承受翻盖的反复冲击载荷，也不会出现叶片松动偏转的问题，螺柱的长度根据常规安装板的厚度做了标准化设计，适配1.5mm到3mm厚度的钣金或者塑料壳体安装，不需要现场对螺柱进行裁切加工，叶片基体的边缘全部做了C0.3的倒角处理，装配过程中不会划伤操作人员或者周边的线材、密封件。在实际选型应用时，这类铰链不需要做复杂的预埋槽设计，只需要在待连接的两个部件上对应螺柱位置打出直径匹配的过孔，就可以完成装配，相比需要嵌入式安装的隐藏铰链，对零件的加工精度要求更低，适合批量生产的通讯类、消费电子类产品使用，铰接转动的阻尼可以根据实际需求调整配合面的粗糙度，既可以做无阻尼的自由转动铰链，也可以通过调整配合过盈量实现任意角度停留的阻尼效果，

　　适配不同的使用需求，比如设备维护舱门需要保持开启状态方便操作，就可以适当增加铰接部位的阻尼，避免舱门自行闭合影响维护操作，而对于需要自动闭合的翻盖结构，则可以减小配合阻尼，搭配复位弹簧使用。整个结构没有多余的零散零件，两个叶片基体直接配合形成铰接结构，不需要额外的铰接销轴，依靠基体本身的配合结构实现转动功能，减少了零件数量的同时，也降低了装配工序的复杂度，批量装配时的效率更高，长期使用过程中也不会出现销轴脱落导致铰链失效的问题，基体的平面度控制在0.1mm以内，安装后和安装面完全贴合，不会出现局部间隙导致的固定不稳问题，针对户外使用的通讯设备场景，这种结构的铰链可以在基体表面做钝化或者喷塑处理，提升耐锈蚀能力，适应户外潮湿、盐雾的使用环境，螺柱部分采用和基体一体成型的结构，相比焊接螺柱的结构，连接强度更高，不会因为长期受力出现螺柱脱落的问题。
