24V直流齿轮减速电机结构设计

项目分类:电机 发布时间:2022-05-13 ID:629359
  • 24V直流齿轮减速电机结构设计
  • 24V直流齿轮减速电机结构设计
  • 24V直流齿轮减速电机结构设计

  这款24V直流减速驱动部件,在小型自动化设备、智能终端传动机构、民用电动装置里的应用覆盖度极高,做结构选型的时候经常会碰到这类集成式驱动单元的适配问题。从实际使用场景来看,这类带齿轮减速箱的直流电机,常被用在小型电动执行器、智能柜锁传动机构、小型输送线的驱动端、家用小电器的动力输出模块里,相比不带减速箱的裸电机,它能在低转速区间输出足够大的扭矩,避免负载启动时出现堵转烧损的问题。

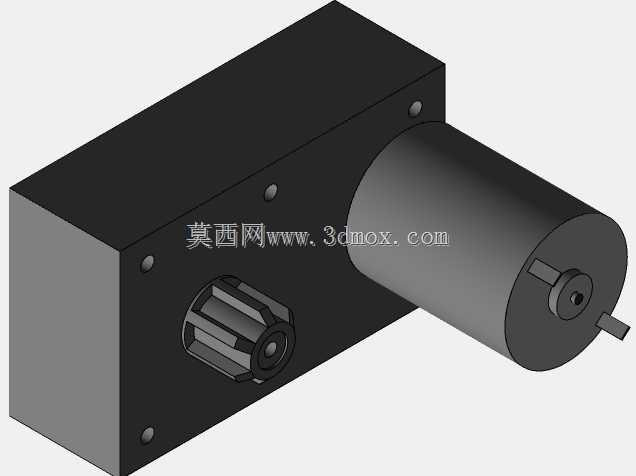

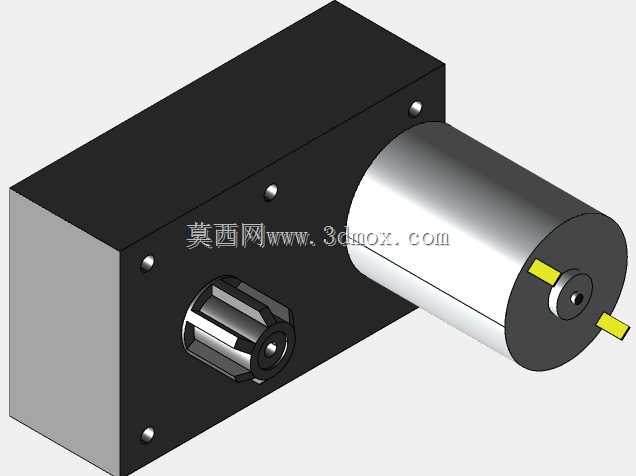

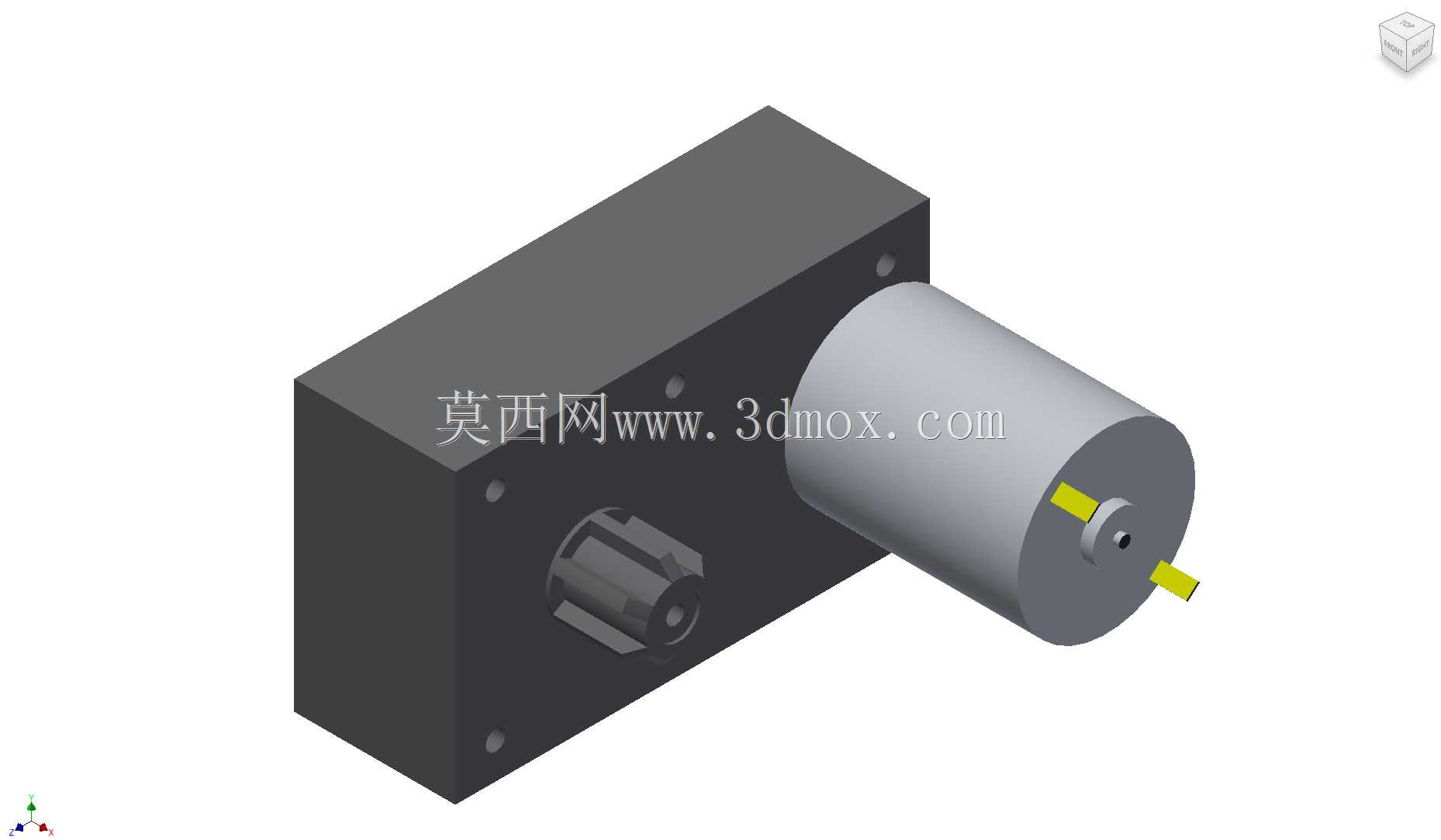

  从结构设计逻辑来看,这款驱动单元采用分体集成式布局,一侧是方型的齿轮减速箱体,另一侧同轴安装圆柱形直流电机本体,输出轴从减速箱体的端面伸出,这种布局的好处是能充分利用安装空间的纵深方向,不会在径向占用过多安装位置,适合安装空间局促、对驱动单元径向尺寸有严格限制的设备内部。设计时首先要考虑的是安装边界的适配,减速箱体的四个角预留了沉头安装孔位,孔位的间距、沉孔深度都做了标准化适配,能直接匹配常用的M3、M4规格安装螺丝,不需要额外做转接板就能固定在设备的安装基板上,这点在做紧凑结构设计的时候能省不少空间,不用额外预留转接件的安装余量。

  输出端的设计也考虑了实际传动的需求,伸出的输出轴做了扁位加工,不是整圆结构,装配传动齿轮、同步带轮或者输出摇臂的时候,能通过扁位传递扭矩,避免传动件和轴之间出现相对滑动,相比靠顶丝固定的整圆轴,这种结构在频繁正反转的工况下可靠性更高,不会因为长期交变载荷出现顶丝松动、传动失效的问题。电机本体尾部的两个接线引脚做了径向伸出设计,引脚的位置避开了安装孔位和减速箱的轮廓,接线的时候不需要弯折导线就能完成焊接或者接插件装配,不会出现导线和周边结构件干涉的问题。

  从功能特性上来说,24V的直流供电规格是工业控制领域最常用的安全电压等级,能直接匹配绝大多数PLC、工控板的直流输出回路,不需要额外做电压转换模块,简化设备的电气布线设计。集成的齿轮减速箱采用多级直齿传动结构,能把电机本体的高转速低扭矩输出,转换成低转速高扭矩的动力输出,不同的减速比可以适配不同的负载转速需求,做选型的时候只需要根据负载需要的转速、扭矩参数匹配对应减速比的型号即可,不需要自行设计减速机构,能大幅缩短设备的研发周期。

  做三维建模的时候,这类部件的建模重点要还原几个关键尺寸边界:首先是减速箱体的整体长宽高尺寸,这部分决定了安装时需要预留的最小空间,四个安装孔的位置度、孔深、沉孔尺寸必须和实物完全一致,否则装配的时候会出现孔位对不上、螺丝锁不到位的问题;其次是输出轴的直径、伸出长度、扁位的尺寸和位置,这部分直接影响后续传动件的装配适配,如果尺寸偏差会导致传动件装不进去或者传动间隙过大;还有电机本体的外径、总长度,以及尾部接线引脚的位置和尺寸,这部分关系到电气布线时的空间预留,避免装配后导线被壳体或者其他结构件挤压破损。

  在实际设备装配过程中,这类集成减速电机的安装顺序一般是先把传动件固定在输出轴上,再通过四个安装螺丝把电机整体固定在设备基板上,最后再接好供电导线。设计安装位的时候要注意在电机尾部预留足够的接线空间,不要让其他结构件紧贴电机尾部的接线端,否则后期维护的时候没法拆装导线。另外减速箱体的外壳是金属材质,能起到一定的散热作用,设计周边结构的时候不要完全包裹住减速箱体,预留适当的散热间隙,能让电机长时间工作时的温度保持在合理区间,延长使用寿命。

  很多刚入行的结构工程师做选型的时候,容易只关注电机的扭矩和转速参数,忽略安装尺寸的边界,比如输出轴的中心高、安装孔的位置偏差,导致买回来的电机装不上,还要重新改板,耽误项目进度。所以在做三维布局的时候,一定要把这类外购标准件的模型尺寸核对准确,尤其是和其他部件配合的关键尺寸,不能只看外形大概相似就直接调用模型,最好对照规格书把关键安装尺寸逐一核对,避免后期出现装配干涉的问题。这类直流减速电机因为结构成熟、供电方便、扭矩适配范围广,在小型自动化设备、民用电动产品、智能传动机构里的应用还会持续增加,掌握这类部件的结构特点、安装边界和选型要点,对结构设计从业者来说是很实用的基础技能。
