镂空网格结构收纳笔筒三维设计

　　日常办公场景中，桌面文具的规整收纳一直是影响工位整洁度与取件效率的关键环节，这款镂空网格结构的笔筒设计，正是针对桌面零散书写工具收纳需求开发的结构方案。从实际使用场景出发，该结构可适配常规中性笔、铅笔、美工刀、小型螺丝刀等细长型工具的直立收纳，既可以放置在办公桌面作为文具收纳载体，也可适配3D打印快速成型场景，作为个性化桌面收纳件直接生产使用，同时其规整的镂空网格结构也可作为参数化结构设计的教学案例，供结构设计从业者参考网格类镂空件的建模逻辑。

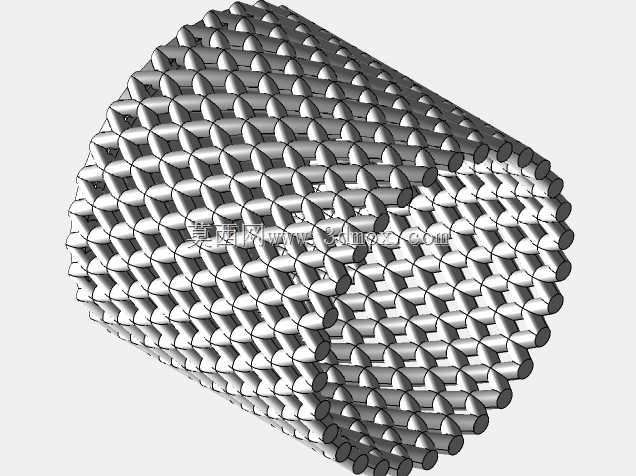

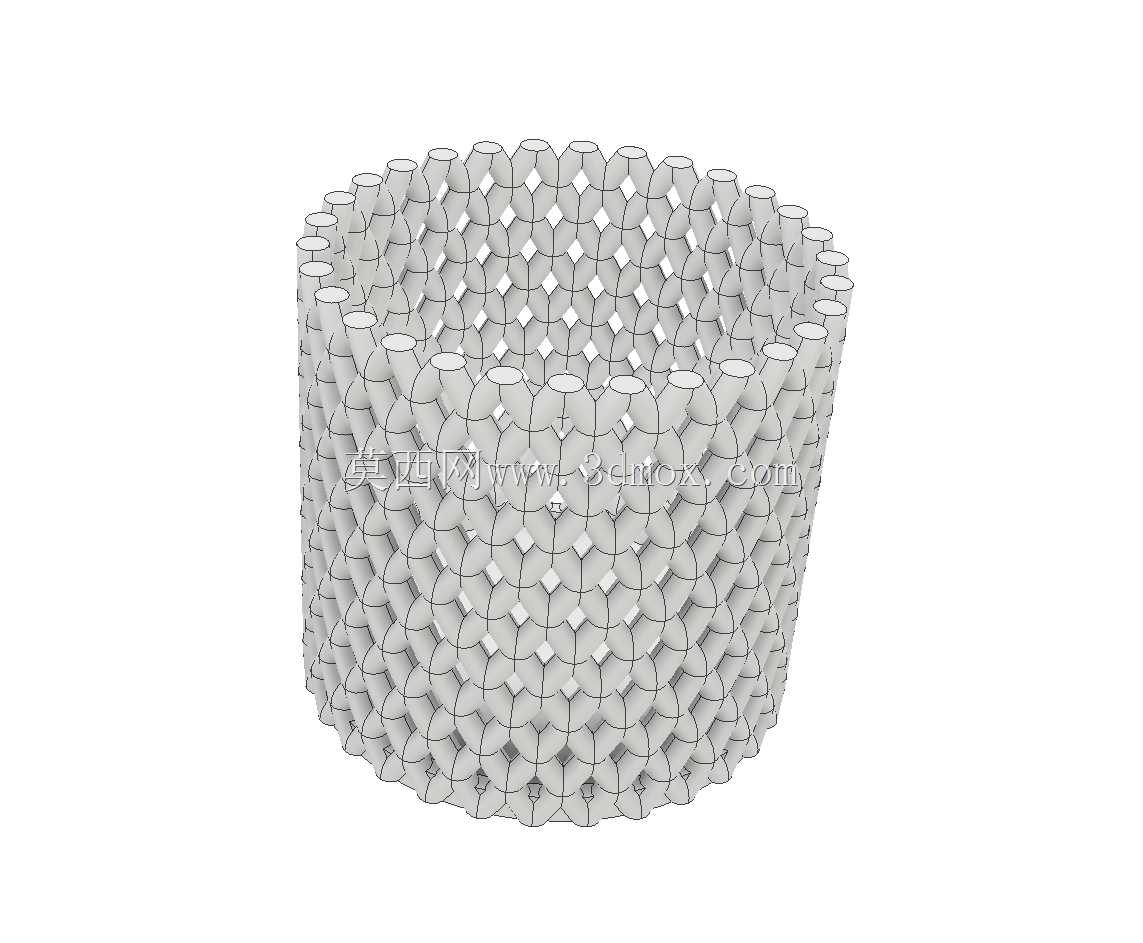

　　在功能特性层面，该笔筒采用通体连续的菱形网格镂空结构，相较于传统实心筒壁结构，整体重量可降低60%以上，同时网格间隙可实现筒内通风，避免长期放置的笔具因密闭空间积尘、笔芯渗墨污染筒壁的问题，镂空结构也能让使用者直观看到筒内收纳的文具种类，无需翻找即可快速定位需要的工具。筒身整体为直筒型设计，底部做了微收的圆弧过渡，既避免了直角边缘的应力集中问题，也能降低放置时对桌面的刮擦风险，筒口位置做了平齐的环形封边处理，保证取放笔具时不会被网格边缘剐蹭，同时提升筒口的结构强度，避免长期使用后筒口出现变形。

　　设计思路上，该结构采用参数化阵列逻辑构建，首先确定筒身的基础直径与高度参数，以单组菱形网格单元为基础，沿筒身圆周方向与轴向方向做规律阵列，同时对每个网格单元的连接节点做圆角过渡处理，避免尖锐棱角带来的应力集中问题，也提升整体外观的流畅度。建模过程中需要重点控制网格单元的尺寸，网格间隙控制在5mm以内，避免直径较小的笔具从网格间隙滑出，同时网格筋条的厚度设置为1.5mm，既保证3D打印时的结构强度，也不会因筋条过厚导致整体重量超标。筒壁的网格结构采用连续贯通的设计，没有多余的加强筋结构，依靠网格自身的桁架受力特性实现结构强度，在承受筒内满装笔具的侧向压力时，应力可沿网格筋条均匀分散到整个筒身，不会出现局部应力过大导致的开裂问题。

　　从安装与使用边界来看，该笔筒为独立放置式结构，无需额外安装固定，底部直径略小于筒身中部直径，放置时的接触面积足够保证稳定性，满装常规书写笔具时不会出现倾翻问题。整体高度设置为100mm，可适配绝大多数常规长度的书写工具直立放置，不会出现笔具倾倒歪落的问题，筒身内径设置为80mm，可同时容纳15-20支常规直径的书写工具，满足日常办公的收纳需求。如果采用3D打印工艺制作该结构，无需添加额外支撑，网格结构的悬空角度均大于45度，可实现无支撑打印，降低打印后的后处理工作量，打印完成后仅需去除底部 raft 即可直接使用。针对不同的使用需求，也可通过调整基础参数快速衍生不同尺寸的版本，比如调整内径可制作适配化妆刷、画具的收纳筒，调整高度可制作适配螺丝刀、镊子等小型工具的车间收纳件，整体参数化的建模逻辑具备较强的衍生适配能力。

　　在结构验证层面，该网格结构的受力特性经过模拟验证，在筒身侧壁施加10N的侧向压力时，最大变形量小于0.2mm，完全满足日常使用的强度需求，同时镂空结构带来的通透视觉效果，也让该笔筒兼具装饰属性，放置在桌面不会显得厚重沉闷，适配不同风格的办公桌面环境。相较于市面上常见的实心塑料笔筒或者金属网状笔筒，该一体化的网格结构没有拼接缝隙，不会出现拼接处松动、开焊的问题，整体结构一致性更好，长期使用的耐用性更强。
