工装夹具用平口夹爪结构三维设计

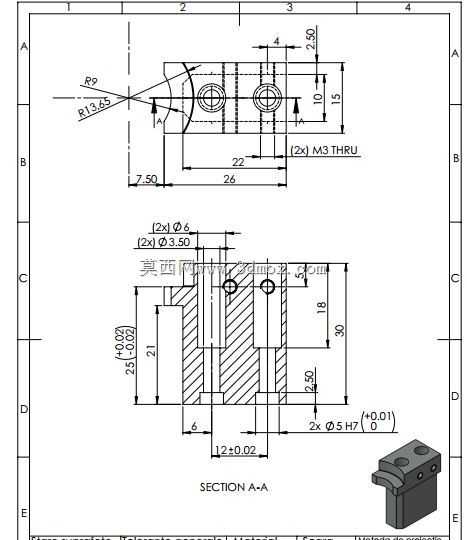

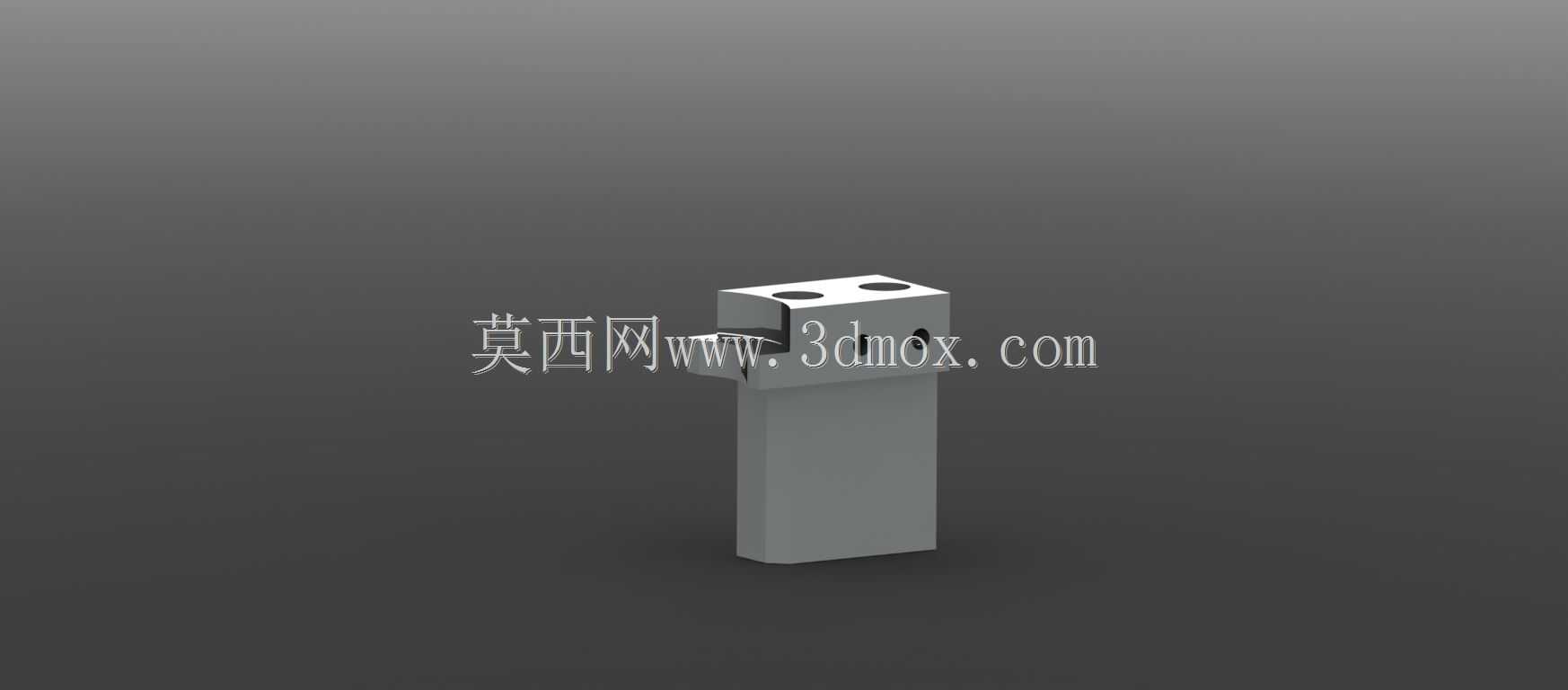

　　在工装夹具的夹持执行端设计中，这类平口式夹爪是应用频次极高的基础执行零件，多数场景下配套气动或液压驱动的滑台模组使用，承担工件定位、夹持固定的核心功能，常见于机加工上下料工位、小型零件装配工位、检测工位的工件固定环节，适配厚度在适配范围内的板类、块类小型金属或非金属零件的夹持作业。从结构设计逻辑来看，该夹爪采用一体式竖装安装结构，下部为矩形安装柄，上部为带两个安装孔的夹持工作端，安装柄的截面尺寸与配套滑台的安装槽尺寸做了公差匹配，安装时可直接插入滑台的T型槽或矩形安装槽内，通过侧面紧定螺钉完成固定，无需额外设计转接法兰，能大幅缩短现场安装调试的周期。上部夹持端的两个通孔为销钉安装孔，用于配套安装软质钳口垫片，

　　针对不同材质的被夹持工件，可更换铜质、尼龙或者聚氨酯材质的钳口垫片，避免夹持过程中划伤工件表面，同时能增加夹持接触面的摩擦力，降低工件夹持过程中出现滑移的概率。夹爪的夹持工作面做了平面度公差要求，平面度控制在0.02mm以内，保证夹持时与工件表面的充分接触，避免点接触导致的工件压伤或者夹持不稳问题。安装边界方面，夹爪整体为竖置长方体结构，安装柄的长度根据配套滑台的行程做了匹配设计，保证滑台在全行程运动过程中，夹爪不会与周边的工位挡板、传感器支架产生运动干涉，上部夹持端的宽度尺寸控制在适配小型零件夹持的范围内，不会因为夹爪宽度过大导致相邻工位的夹爪出现碰撞。从实际使用场景来看，这类夹爪常成对使用，

　　分别安装在平行开合的气动滑台两个动子端，两个夹爪的夹持工作面保持平行，开合行程根据被夹持工件的宽度尺寸做适配调整，在3C产品小零件装配、小型五金件机加工上下料、塑胶件水口切除工位都有广泛应用。设计过程中，夹爪的棱边全部做了C0.5的倒角处理，避免安装调试过程中锋利棱边划伤操作人员，同时也能减少零件应力集中，提升夹爪在反复夹持受力过程中的结构强度，避免长期交变载荷下出现棱边崩裂的问题。夹持端与安装柄的过渡位置做了直角加强结构，没有做圆角过渡，是为了保证夹爪安装后，夹持工作面与滑台运动方向的垂直度，避免过渡圆角导致安装时夹爪出现倾斜，影响夹持定位精度。材质选择上，这类夹爪一般采用45号钢加工制作，表面做发黑处理提升防锈能力，

　　针对有耐腐蚀要求的工位，也可更换为304不锈钢材质加工，夹持工作面根据使用需求可做淬火处理，提升表面硬度，延长夹爪的使用寿命，避免长期夹持工件导致工作面出现磨损凹陷，影响夹持精度。在装配调试环节，该夹爪的安装柄与滑台安装槽的配合采用H7/h6的间隙配合，既保证安装时的顺畅性，又能控制配合间隙在合理范围内，避免间隙过大导致夹爪在夹持过程中出现晃动，影响工件的定位精度。两个夹爪安装完成后，需要打表检测两个夹持工作面的平行度，平行度误差控制在0.03mm以内，保证夹持工件时受力均匀，不会出现工件被夹偏的问题。
