多孔异形安装固定金属连接板结构

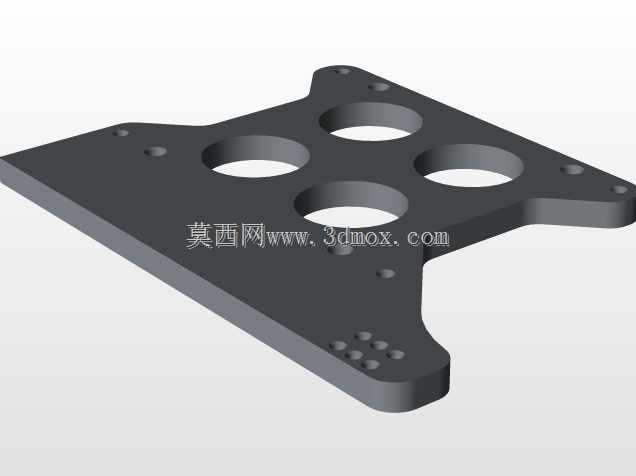

　　这款异形多孔金属连接板，是通讯类电子设备内部组件安装固定场景中常用的结构承载件，日常多应用于小型通讯终端、便携通讯设备的内部模组承托场景，用来分隔不同功能的电路模组、固定信号收发组件与供电模块，避免设备内部组件在晃动、跌落工况下出现移位、引脚脱焊的问题。从结构设计逻辑来看，整体采用不规则切边的平板构型，没有多余的弯折翻边结构，完全依靠平板本身的厚度提供结构刚性，板材厚度选取适配通讯设备内部的紧凑安装空间，既不会因为板材过薄导致安装后受力翘曲，也不会因为厚度过大挤占其他组件的排布空间。板身开设的四个大尺寸圆形通孔，并非用于穿装紧固件，而是为对应位置的发热模组预留散热对流通道，同时可以避让模组上凸起的接插件、电容元件，

　　避免安装时出现结构干涉，四个大孔的排布位置完全匹配对应通讯模组上的凸起元件坐标，安装时无需额外调整对位，直接贴合即可完成初步定位。板身边缘分布的多个小尺寸沉孔，是用于穿装M2规格的微型紧固螺丝，沉孔深度刚好可以容纳螺丝头部，安装后螺丝端面不会突出板件表面，避免刮蹭到上层安装的柔性电路板，造成线路绝缘层破损。板件右下角区域密集排布的微型小孔，是用于焊接接地引脚，将板件与设备主接地端连通，既可以实现内部电磁屏蔽，减少不同通讯模组之间的信号干扰，也能将设备工作产生的静电及时导出，避免静电击穿敏感的通讯芯片。在安装边界设计上，板件的外轮廓完全适配设备内部的预留安装槽位，其中一侧的切角结构对应设备壳体内部的定位凸台，

　　安装时可以快速完成防呆对位，不会出现装反、装偏的问题，板件整体的平面度公差控制在0.1mm以内，保证安装后与贴合的模组表面完全接触，不会出现局部悬空导致的受力不均。从实际使用场景来看，这类板件除了应用在手持通讯终端内部，也可以适配小型车载通讯模块、室内信号放大装置的内部固定需求，结构上没有易损的薄弱部位，长期使用不会出现结构变形，板件表面做了哑光氧化处理，既可以提升金属表面的抗锈蚀能力，也能避免表面反光影响内部光学传感器的工作精度。设计过程中优先考虑了安装效率，所有安装孔位的坐标都做了标准化适配，既可以配合自动锁螺丝机完成自动化装配，也适合人工手动组装，孔位边缘都做了0.2mm的倒角处理，穿装螺丝时不会出现卡滞、刮伤螺丝螺纹的问题。

　　板件的受力分布经过优化，四个大孔的开设位置避开了板件的主要受力路径，不会因为开孔导致板件整体刚性下降，在设备受到1.5米高度跌落冲击时，板件不会出现断裂、过度变形的情况，可以有效承托固定的内部模组，避免模组移位导致的设备故障。
