多工位可调式凸轮传动组件结构设计

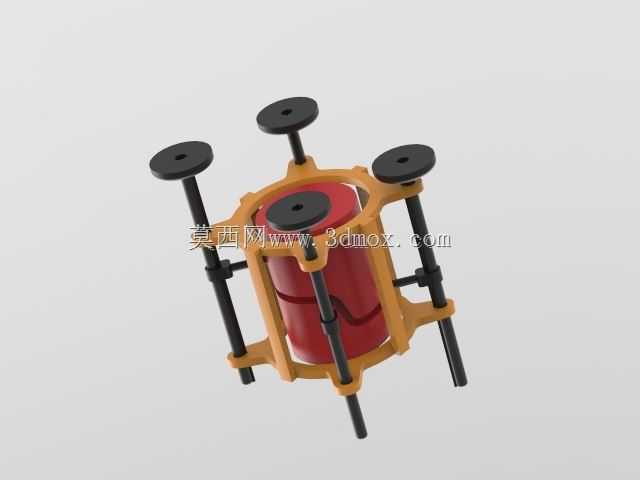

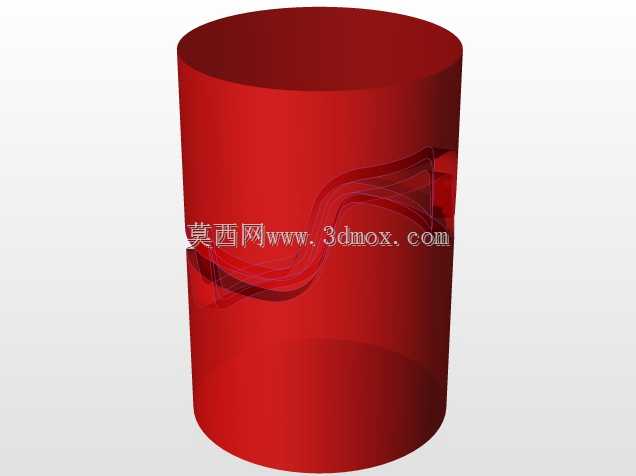

　　这套凸轮传动组件的设计初衷，是面向小型自动化装配工位的间歇分动需求，解决传统单凸轮驱动工位数量不足、行程调节不便的问题，常见于小尺寸电子元器件的压装、检测工位的分度驱动环节，也可适配小型通讯配件组装设备的往复动作输出。从结构布局来看，组件采用中心圆柱凸轮作为核心驱动件，外部框架采用一体式镂空笼式支撑结构，既保证了整体刚性，又能直观观察内部凸轮与从动件的配合状态，方便调试阶段的行程校准。四根周向均匀分布的导向立柱作为从动件的运动导轨，每根立柱顶端配置圆形接触压头，压头与立柱采用可拆卸式连接，可根据实际工位的接触需求更换不同材质、不同直径的压头，适配软质工件压装、硬质工件定位等不同工况。中心凸轮的曲面轮廓采用多段升程-回程曲线设计，

　　每段曲线对应一个工位的动作行程，可实现四个工位依次完成下压、保持、抬升的循环动作，相比传统盘形凸轮，圆柱凸轮的空间利用率更高，相同外径下可布置更多的从动工位，同时曲面与从动件下端的接触滚轮配合，将滑动摩擦转化为滚动摩擦，大幅降低长期运行的磨损量，延长组件的维护周期。安装边界方面，组件整体为中心对称结构，底部安装面预留四个定位孔，可直接固定在设备安装基板上，无需额外设计转接法兰，导向立柱的伸出长度可根据实际安装空间进行调整，最大伸出状态下总高度不超过常规小型自动化设备的工位层间距，适配桌面型组装设备的内部空间要求。设计过程中重点考虑了从动件的运动平稳性，每根导向立柱与框架支撑孔之间配置自润滑衬套，避免高速往复运动下的卡滞问题，

　　凸轮与中心转轴采用键连接固定，转轴两端预留动力输入接口，可直接连接伺服电机或同步带轮，适配不同的动力输入方案。在实际应用场景中，这类凸轮组件可替代多个独立气缸的组合驱动方案，减少设备的气动管路布置，降低气源波动对动作精度的影响，尤其适合对动作同步性、重复定位精度有要求的小型装配工位，比如通讯接口类零件的引脚压装、小型塑料件的热熔铆接工位，都可以通过更换凸轮曲面轮廓来调整每个工位的下压行程和保压时间，无需改动整体支撑结构，大幅缩短设备改型的设计周期。框架部分的镂空设计除了方便观察内部运行状态，还能减少组件整体重量，降低运动过程中的惯性冲击，同时预留的间隙可方便日常维护时添加润滑脂，无需完全拆解结构即可完成保养作业。

　　从动压头的端面采用平面设计，接触工件时压力分布均匀，避免压伤小型薄壁工件，若需要适配特殊形状的工件，也可将压头更换为仿形结构，直接与工件表面贴合，保证施压过程的稳定性。整套组件的所有配合面均采用公差分级设计，凸轮曲面与从动滚轮的配合间隙控制在合理范围，既避免间隙过大导致的回程误差，也防止间隙过小造成的运转卡滞，导向立柱与衬套的配合采用间隙配合，保证往复运动顺畅的同时控制径向窜动量，确保下压动作的位置精度满足小型零件装配的公差要求。
