深沟球径向滚动轴承精密结构设计

　　在各类旋转传动机构的设计环节中，径向轴承是承担径向载荷、保障轴系平稳回转的核心基础零件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴的辅助支撑端，再到小型动力设备的传动系统，只要存在轴类零件的回转需求，几乎都能看到这类径向轴承的应用场景。不同于承受复合载荷的角接触轴承或是侧重轴向承载的推力轴承，这类径向轴承的核心功能是抵消轴系运转过程中产生的径向力，约束转轴的径向跳动量，让轴在设定的回转中心稳定运转，避免轴件与安装基座出现直接摩擦，大幅降低传动过程中的功率损耗与零件磨损速率。

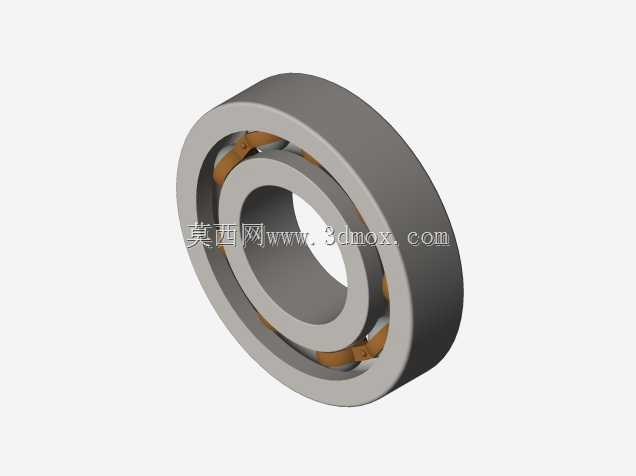

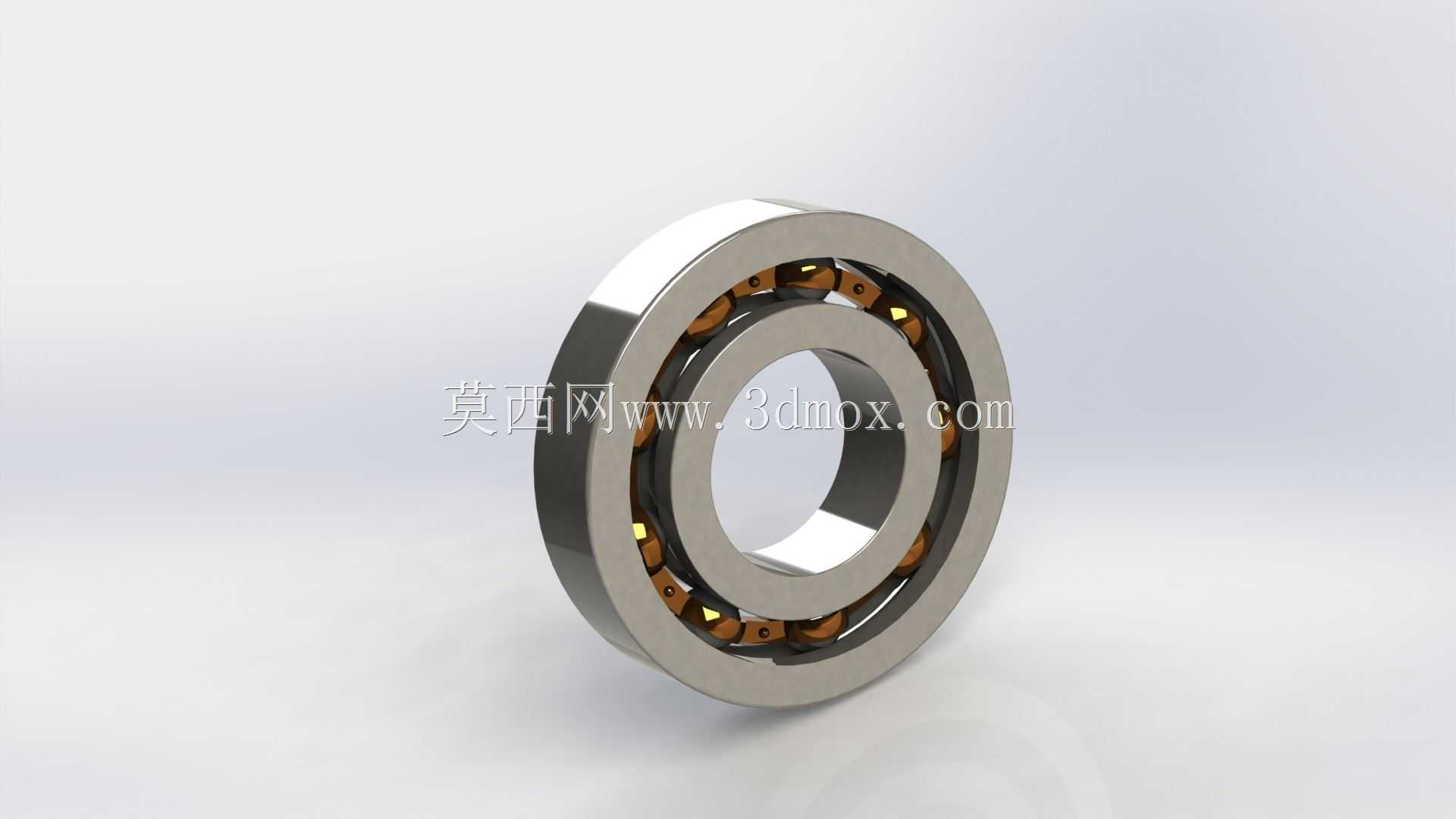

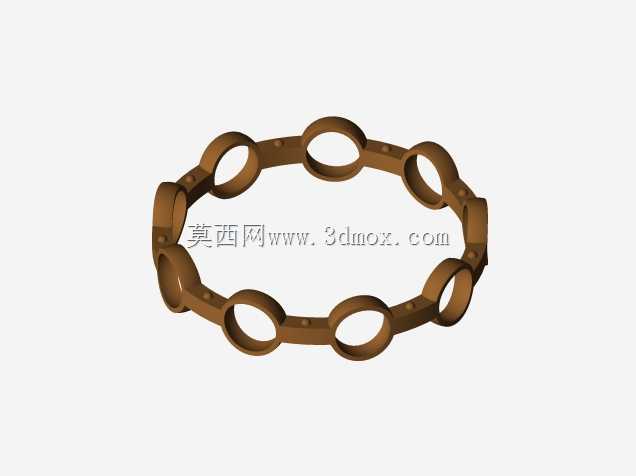

　　从结构设计逻辑来看，这款径向轴承采用最经典的深沟球结构构型，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成。内圈与转轴采用过盈配合装配，随转轴同步回转，内圈的外侧加工有连续光滑的弧形滚道，滚道的曲率半径略大于钢球半径，既可以保证钢球在滚道内顺畅滚动，也能让接触应力均匀分布在滚道接触面上，避免局部应力集中造成的早期点蚀失效。外圈与设备的轴承座安装孔采用过渡或小间隙配合，多数工况下外圈保持固定状态，内侧同样加工有与内圈对应的弧形滚道，为钢球提供外侧滚动轨道。滚动体选用标准规格的轴承钢球，均匀排布在内外圈滚道之间，是承担径向载荷的核心载体，运转时钢球沿滚道做滚动运动，将内外圈之间的滑动摩擦转化为滚动摩擦，摩擦阻力仅为滑动摩擦的几十分之一。保持架采用浪形冲压结构，将每一颗钢球均匀分隔开，避免钢球在运转过程中相互碰撞、摩擦，同时引导钢球在滚道内均匀分布，保证轴承在高速回转时不会出现钢球扎堆、载荷分布不均的问题。

　　在安装边界的设计考量上，这类径向轴承的外形尺寸遵循通用轴承的标准系列规范，内圈孔径、外圈外径、轴承宽度都对应标准公称尺寸，设计选型时可以直接根据轴的设计直径、轴承座的安装空间匹配对应规格，不需要额外定制非标准安装结构。装配时要注意内圈与轴的配合公差、外圈与轴承座孔的配合公差需要根据实际工况的载荷大小、转速高低调整：重载低速工况下可以选择稍紧的配合，避免内圈与轴、外圈与座孔出现相对滑动造成配合面磨损；高速轻载工况下可以选择稍松的配合，方便安装拆卸，同时避免配合过紧造成轴承内部游隙过小，出现运转卡滞、温升过高的问题。轴承的轴向定位通常采用轴用弹性挡圈、孔用弹性挡圈或是轴肩、座孔挡边实现，不需要额外设计复杂的定位结构，安装维护十分便捷。

　　从实际使用的性能表现来看，这类径向轴承除了承担主要的径向载荷之外，也可以承受一定量的双向轴向载荷，当轴系出现少量轴向窜动时，轴承可以通过钢球与滚道的接触角偏移抵消轴向力，不需要额外增设轴向支撑零件，能够简化整体轴系的结构设计。轴承的密封结构可以根据使用工况选择，粉尘较多的工况可以选用带双面防尘盖的结构，阻挡外界粉尘、杂质进入滚道内部，避免磨粒磨损；有润滑脂密封需求的工况可以选用带橡胶密封圈的结构，防止润滑脂泄漏，延长轴承的维护周期。设计建模过程中，需要严格控制滚道的曲率精度、钢球的直径公差、保持架的兜孔间隙，这些参数直接影响轴承的运转灵活性、噪音水平与使用寿命，比如滚道表面粗糙度需要达到镜面级要求，降低钢球滚动时的摩擦阻力与振动噪音；钢球的直径差需要控制在微米级，保证每颗钢球受力均匀，避免个别钢球载荷过大提前失效。在很多小型传动机构的设计中，这类径向轴承往往是决定设备整体运转稳定性与使用寿命的关键零件，选型时不仅要核算额定静载荷、额定动载荷是否满足工况需求，还要核对极限转速是否匹配设备的最高工作转速，避免选型不当造成轴承过早失效，影响整台设备的正常运行。
