内燃机活塞连杆组件结构设计

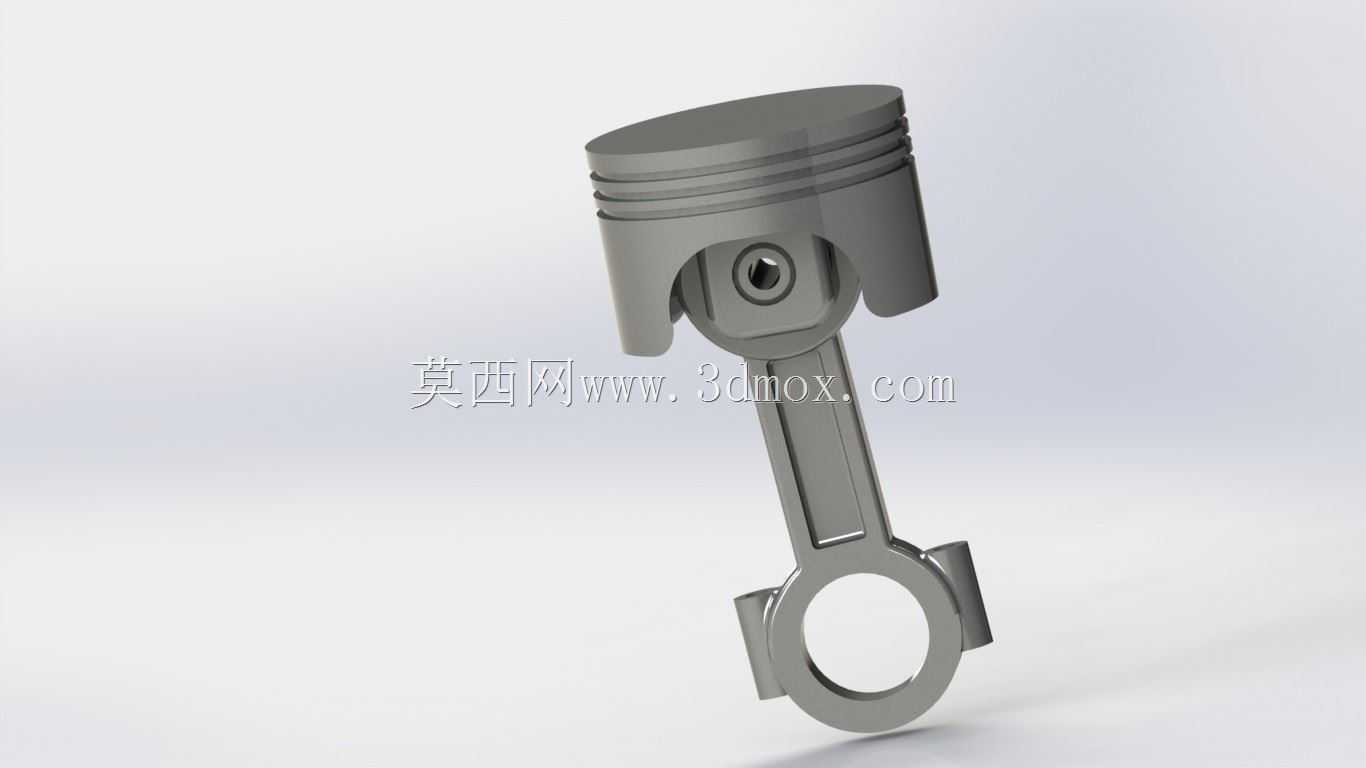

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心运动部件，主要承担气缸内燃烧压力传递、往复运动与旋转运动转换的核心功能，广泛应用于小排量通用汽油机、摩托车发动机、小型农用动力设备等场景，是动力输出环节中直接接触高温高压燃气的关键受力构件。从结构设计逻辑来看，活塞部分采用了三道环槽的经典布局，顶部两道环槽用于安装气环，负责密封燃烧室高温高压燃气，避免燃气下窜至曲轴箱影响动力输出效率，最下方环槽用于安装油环，负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳与异常烧损。活塞头部采用微锥度设计，适配高温工况下的热膨胀变形量，避免热态运行时活塞与气缸壁发生卡滞，活塞销座部位做了加厚加强处理，对应活塞销安装位置设置了同轴度极高的销孔，

　　销孔内部预留了卡簧安装槽位，用于限制活塞销的轴向窜动，防止销端刮蹭气缸壁造成拉缸故障。连杆部分采用工字形截面结构，这种截面设计可以在保证结构强度、抗弯曲抗扭转刚度的前提下，最大限度降低连杆自身的往复运动质量，减少曲轴运转过程中的惯性载荷，降低整机振动水平。连杆小头端设置了与活塞销匹配的通孔，孔内可安装铜质衬套，降低活塞销与连杆小头的摩擦磨损，衬套内壁设计有油槽，可引入曲轴箱飞溅的润滑油实现运动副的持续润滑。连杆大头端采用分体式结构设计，拆分面为平切结构，配套连杆螺栓可将连杆盖与连杆本体紧固为整体，抱紧曲轴连杆轴颈，大头孔内壁同样预留了轴瓦安装定位结构，保证轴瓦安装后不会发生周向转动与轴向窜动。从安装边界尺寸来看，

　　活塞外径需与对应气缸内径保持严格的配合公差，常温下预留合理的配缸间隙，既要保证冷态启动时不会出现敲缸异响，也要保证热态膨胀后不会出现拉缸卡滞；活塞销孔中心到活塞顶面的压缩高度尺寸，直接决定了发动机的压缩比参数，设计时需要严格控制该尺寸的形位公差，避免压缩比偏差造成动力输出异常或者爆震故障。连杆大小头孔的中心距是决定发动机冲程的核心参数之一，该尺寸的公差会直接影响活塞的上下止点位置，进而影响整机的排量与压缩比，建模过程中对两孔的平行度、同轴度都做了严格的形位公差约束，避免装配后出现活塞偏磨、连杆运动卡滞等问题。在实际工况中，这套组件需要承受交变的燃气爆发压力、往复惯性力与离心惯性力的复合作用，因此结构设计时在活塞销座与连杆小头、

　　连杆大头的过渡位置都做了圆弧过渡处理，避免应力集中造成的疲劳断裂，同时整体结构的质量分布做了对称优化，减少高速往复运动时的不平衡量，降低发动机整机的振动噪声水平。这套模型的结构细节完整还原了量产零部件的设计特征，包括环槽的倒角、连杆表面的拔模斜度、螺栓安装孔的沉台结构、各部位的圆角过渡都做了精准复刻，可用于动力类课程的结构教学、内燃机改装方案的结构验证、小型动力设备的设计选型参考，也可作为曲柄连杆机构运动仿真的基础模型，模拟不同转速下的组件运动轨迹、受力分布情况，为后续的结构优化、强度校核提供直观的三维参照。
